7-8 DHCP【补充】

7-8 DHCP

动态主机配置协议DHCP（Dynamic Host Configuration Protocol）是一种网络管理协议，用于集中对用户IP地址进行动态管理和配置。

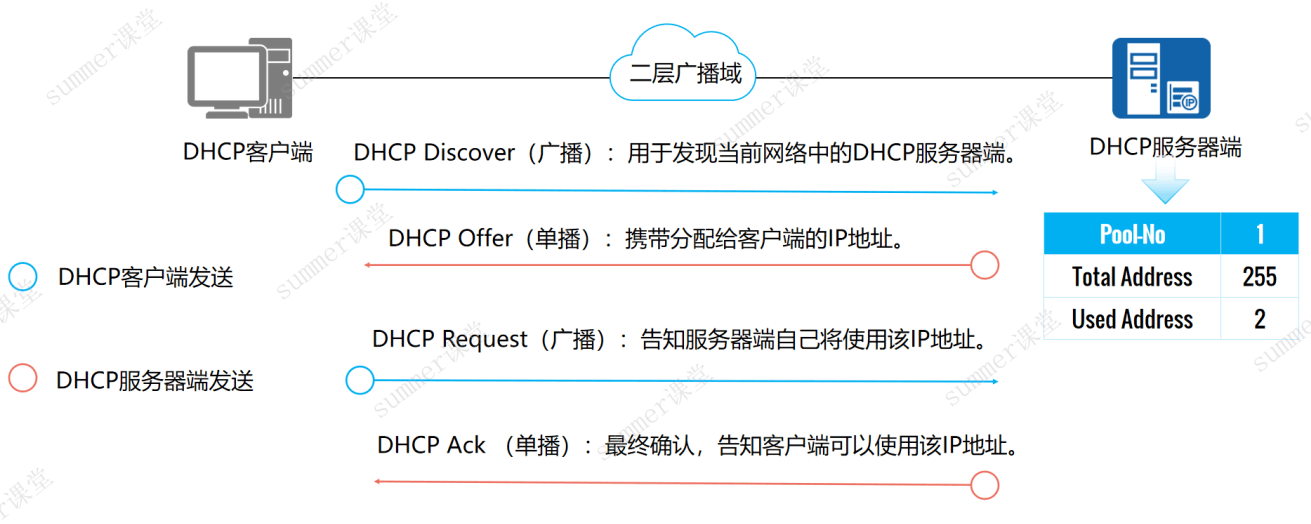

DHCP工作原理

(记忆图片内容，尤其是这4个报文)

在华为设备上，一般DHCP客户端发送的是广播包，DHCP服务器回复的是单播包

为什么DHCP客户端收到Offer之后不直接使用该IP地址，还需要发送一个Request告知服务器端？

因为网络中可能存在多个DHCP服务器，客户端可能收到多个Offer，需要使用DHCP Request报文来告知DHCP服务端

DHCP Offer广播/单播？

注意图中有误，DHCP Offer可能是广播或单播报文，初次分配IP地址时，使用广播方式；续约或特定场景时，使用单播方式，此时客户端还没有IP地址，怎么能回复单播报文呢

DHCP Offer报文的目的MAC地址和目的IP地址取决于客户端是否已经拥有一个有效的IP地址。以下是两种常见情况的分析：

1. 客户端尚未分配IP地址（广播方式）

在大多数情况下，客户端发送DHCP Discover时还没有IP地址，因此DHCP Offer报文会以广播形式发送。

目的MAC地址：广播地址FF:FF:FF:FF:FF:FF，表示该报文会被同一网络中的所有设备接收。
目的IP地址：受限广播地址255.255.255.255，确保报文在同一子网内传播，而不会被路由器转发到其他网络。

2. 客户端已分配IP地址（单播方式）

如果客户端在发送DHCP Discover时已经在报文中提供了自己的IP地址（例如在续约场景中），DHCP服务器可以选择以单播方式发送DHCP Offer。

目的MAC地址：客户端的MAC地址，即接收DHCP Offer报文的设备的硬件地址。
目的IP地址：客户端的IP地址，这是DHCP服务器从DHCP Discover报文中获取的地址信息。

总结：

广播方式（常见于初次分配IP地址时）：
- 目的MAC地址：FF:FF:FF:FF:FF:FF
- 目的IP地址：255.255.255.255
单播方式（常见于续约或特定场景）：
- 目的MAC地址：客户端的MAC地址
- 目的IP地址：客户端的IP地址

具体使用哪种方式取决于客户端的状态和DHCP服务器的实现。

DHCP Request广播/单播？

DHCP Request报文的目的MAC地址和目的IP地址取决于具体的场景和客户端的状态。以下是两种常见情况的分析：

1. 客户端尚未分配IP地址（广播方式）

在大多数情况下，客户端发送DHCP Request时可能还没有有效的IP地址，因此报文会以广播形式发送。

目的MAC地址：广播地址FF:FF:FF:FF:FF:FF，表示该报文会被同一网络中的所有设备接收。
目的IP地址：受限广播地址255.255.255.255，确保报文在同一子网内传播，而不会被路由器转发到其他网络。

2. 客户端已分配IP地址（单播方式）

如果客户端已经分配了IP地址（例如续约或确认已有地址），DHCP Request报文可以以单播方式发送。

目的MAC地址： DHCP服务器的MAC地址，即接收DHCP Request报文的目标设备的硬件地址。
目的IP地址： DHCP服务器的IP地址，这是客户端从之前的DHCP交互中获取的服务器地址信息。

总结：

广播方式（常见于初次请求或确认分配时）：
- 目的MAC地址：FF:FF:FF:FF:FF:FF
- 目的IP地址：255.255.255.255
单播方式（常见于续约或特定场景）：
- 目的MAC地址：DHCP服务器的MAC地址
- 目的IP地址：DHCP服务器的IP地址

具体使用哪种方式取决于客户端的状态和DHCP协议的具体实现。

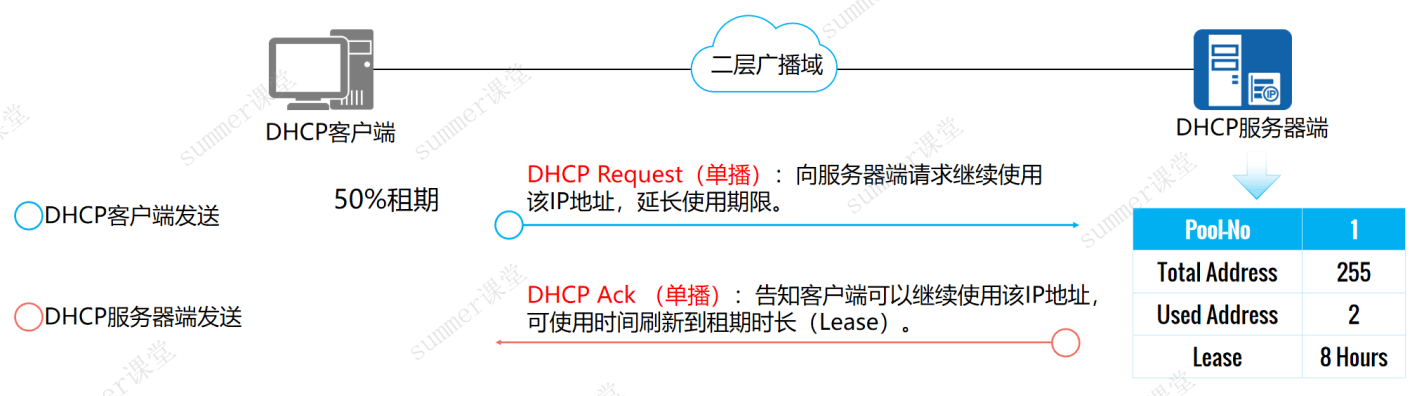

DHCP租期更新

当客户机的租约期到50%，会向DHCP服务器发送DHCP REQUEST消息包。[一次续约]

如果客户机接收到该服务器回应的DHCP ACK消息包，客户机就根据包中所提供的新的租期以及其它已经更新的TCP/IP参数，更新自己的配置，IP租用更新完成。

如果没有收到该服务器的回复，则客户机继续使用现有的IP地址，因为租期还剩50%。

如果在租期过去50%的时候没有更新，则客户机将在租期过去87.5%的时候再次向为其提供IP的DHCP服务器联系。[二次续约]

如果还不成功，到租约的100%时候，客户机必须放弃这个IP地址，发送DHCP DISCOVER重新申请地址。

如果此时无DHCP可用，客户机会使用169.254.0.0/16中随机的一个地址，并且每隔5分钟再进行尝试。[169.254.x.x这个IP地址可以进行局域网通信，但不能进行广域网通信如访问互联网]

graph TD
    A[租约开始] --> B[租约时间达到50%]
    B --> C{发送<br>DHCP REQUEST}
    C -->|收到 DHCP ACK| D[更新配置<br>完成续租]
    C -->|未收到 ACK| E[继续使用当前IP]
    E --> F[租约时间达到87.5%]
    F --> G{再次发送<br>DHCP REQUEST}
    G -->|收到 DHCP ACK| D
    G -->|未收到 ACK| H[继续使用当前IP]
    H --> I[租约时间达到100%]
    I --> J[放弃当前IP<br>发送 DHCP DISCOVER]
    J --> K{收到 DHCP OFFER?}
    K -->|是| L[获取新IP地址]
    K -->|否| M[使用 169.254.0.0/16 随机地址]
    M --> N[每隔5分钟重试]
    N --> J

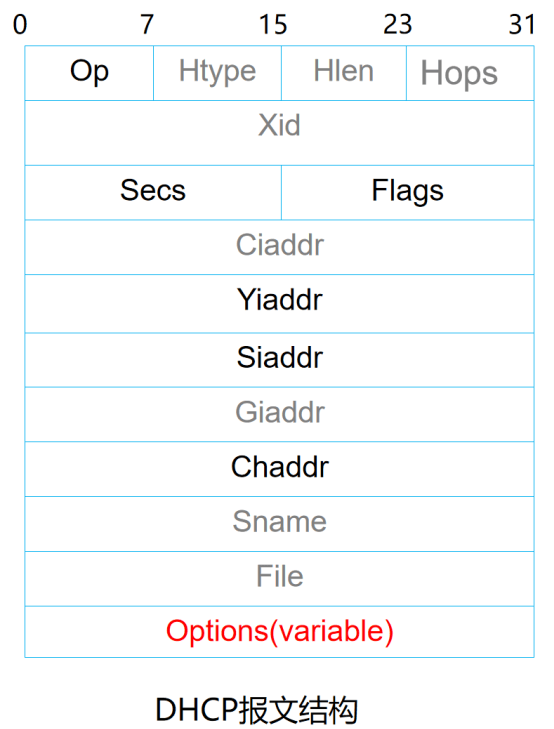

DHCP报文格式

DHCP除了标准字段，还包含可选部分Option（可变，用户自定义)

Option 82：称为中继代理DHCP Relay信息选项。
Option 43：用于为AP分配IP地址的同时，通告AC的地址。相当于给AP分配一个地址，并且告诉该AP，我的AC地址是多少
- FIT AP：瘦AP，必须接受AC管理和控制，没有AC自己无法干活，如企业用无线路由器
- FAT AP：胖AP，不需要AC管理和控制，自己啥都能干如DHCP，如家用无线路由器

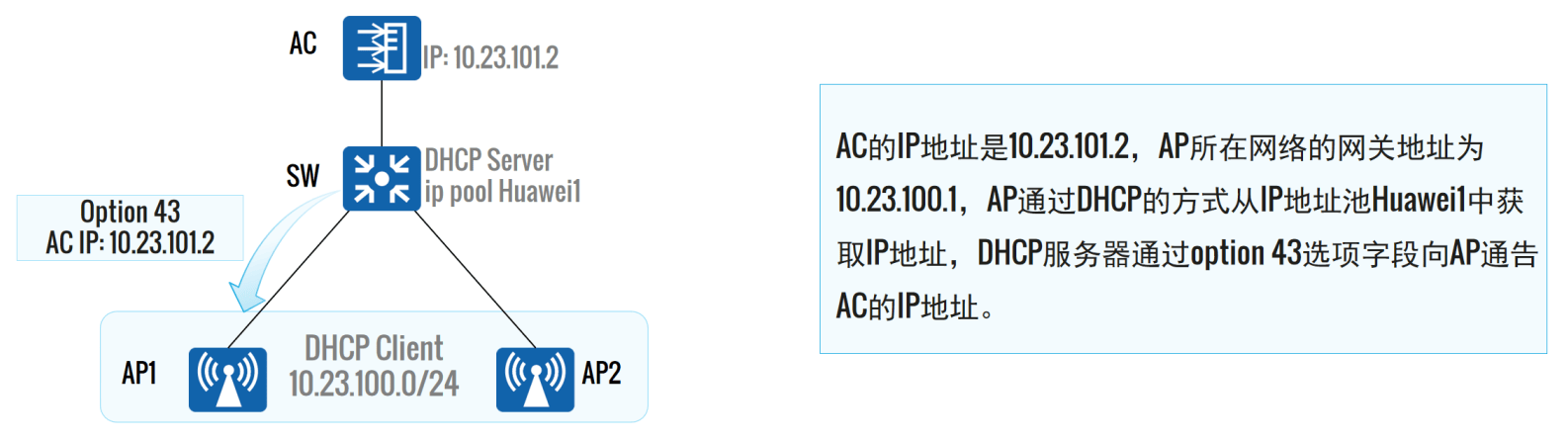

Option 43应用举例

在WLAN三层组网中，当AP上线时，需要获取AC的IP地址，并与AC之间建立CAPWAP隧道。

CAPWAP报文封装在UDP协议中，使用UDP协议封装报文的优势在于，可以很好地穿透NAT

比如汉庭酒店总部位于上海，AC位于上海，全国酒店的AP都要接受AC管理，二者之间建立的就是CAP WAP隧道。

类似的协议还有vxlan协议，可以实现跨数据中心的虚拟机的迁移，可以通过vxlan构建大二层网络

AP的IP地址通过DHCP服务器分配，当AC的IP地址与AP不在同一个广播域，AP无法通过广播的方式获取AC的IP地址，则CAPWAP隧道无法建立成功。

AP通过DHCP报文中的Option 43选项字段获取AC的IP地址，当AP获取AC的IP地址后，可以进一步完成CAP WAP隧道的建立，从而实现AP上线。

华为DHCP Option43配置

DHCP常规配置，为AP分配IP地址。

[DHCP-HW] dhcp enable
[DHCP-HW] ip pool huawei
[DHCP-HW-ip-pool-huawei] network 192.168.100.0 mask 255.255.255.0
[DHCP-HW-ip-pool-huawei] gateway-list 192.168.100.1
[DHCP-HW-ip-pool-huawei] dns-list 114.114.114.14 8.8.8..8

配置Option43，使AP能够获得AC的IP地址，假设AC的IP地址是10.10.10.1。有如下三种命令配置方式：

dhcp server option 43 sub-option 1 hex c0a86401：将AC的IP地址写成十六进制
dhcp server option 43 sub-option 2 ip-address 192.168.100.1：直接写AC的IP地址
dhcp server option 43 sub-option 3 ascii 192.168.100.1：将AC的IP地址写成ASCII码形式

一般地，就使用[DHCP-HW-ip-pool-huawei] option 43 sub-option 3 ascii 10.10.10.1

扩展：AP如何获取AC地址

第1步：首先AP获取IP地址。（通过DHCP或者手动配置IP）

第2步：AP获取AC地址。AP 获取AC 的IP 地址有多种方式，例如：DNS解析、DHCP 的option 选项、配置静态IP地址、广播等。

第3步：AP获取到AC的IP地址后，马上发出多个Discovery Request报文，报文类型大致可以分为两种

广播的Discovery Request 报文
单播的Discovery Request 报文

Discovery Request报文信息中包括AP的型号，以及该AP的软硬件信息等。

第4步：AC回应Discovery Response信息，包含AC型号、软硬件版本等信息。

第5步：当AP接收到AC发出的Discovery Response报文后，向AC发送Join Request报文，请求加入。

AP发现AC的方式对比

发现方式	适用场景	典型缺点
静态配置	小规模，固定网络	维护复杂，手动配置
DHCP Option 43/60/138	大规模自动发现	需要 DHCP 配置
DNS 解析	适用于网络架构清晰、有 DNS 服务器的环境	依赖 DNS 解析
L2 发现（广播/组播）	AP 和 AC 在同一网段	不支持跨网段
预配置 AC 地址	预部署的厂商设备	适用性有限

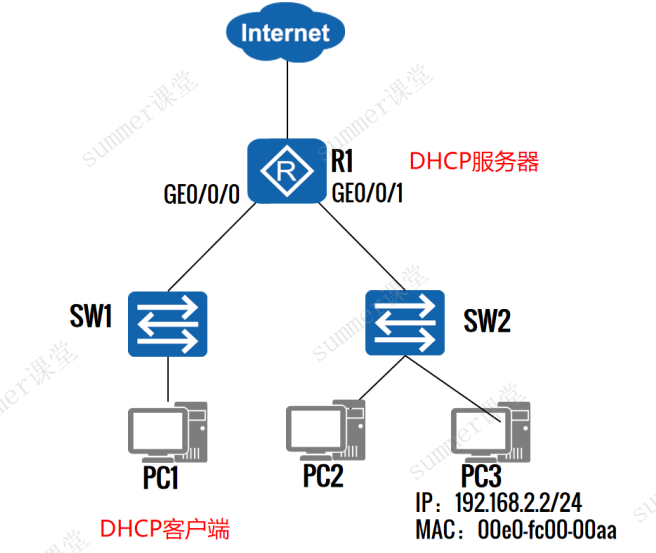

DHCP分配固定IP地址

实验要求：

采用基于全局地址池的方式为PC1分配IP地址。(常规配置，此处略去)
采用基于接口地址池的方式为PC2和PC3分配IP地址，且PC3获取固定的IP地址。

[R1] interface GigabitEthernet 0/0/1
[R1-GigabitEthernet0/0/1] ip address 192.168.2.1 24
[R1-GigabitEthernet0/0/1] DHCP select interface #选择接口地址池
[R1-GigabitEthernet0/0/1] DHCP server excluded-ip-address 192.168.2.254 #排除地址
[R1-GigabitEthernet0/0/1] DHCP server static-bind ip-address 192.168.2.2 mac-address 00e0-fc00-00aa # 为PC3分配固定的IP地址，可以用来为一些服务器分配固定IP地址

DHCP中继(DHCP Relay)

随着网络规模的不断扩大，网络设备不断增多，企业内不同的用户可能分布在不同的网段，一台HCP服务器在正常情况下无法满足多个网段的地址分配需求。如果还需要通过DHCP服务器分配IP地址，则需要跨网段发送DHCP报文。

DHCP Relay即DHCP中继，它是为解决DHCP服务器和DHCP客户端不在同一个广播域而提出的，提供了对DHCP广播报文的中继转发功能，能够把DHCP客户端的广播报文“透明地”传送到其它广播域的DHCP服务器上，同样也能够把DHCP服务器端的应答报文“透明地”传送到其它广播域的DHCP客户端。

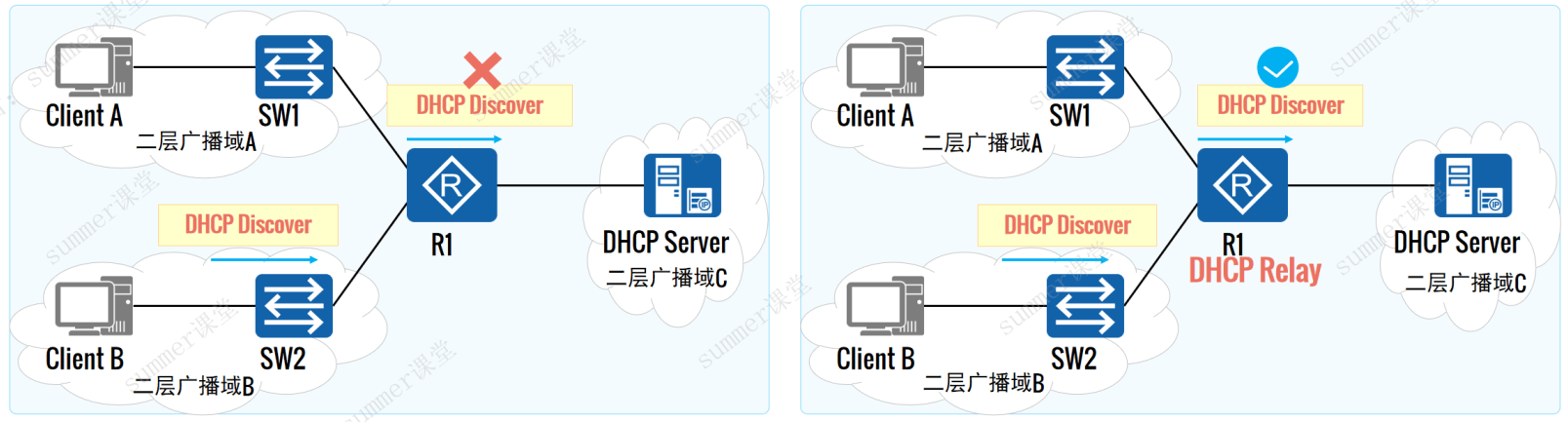

DHCP Relay工作原理

核心原理：当DHCP Discover广播报文经过DHC Relay交换机/路由器时，该交换机/路由器将该报文由广播转换为单播，并发给DHCP Server服务器

一般地，当终端和DHCP服务器不在同一网段时，都需要配置DHCP中继，使得DHCP广播报文能够跨网段传输

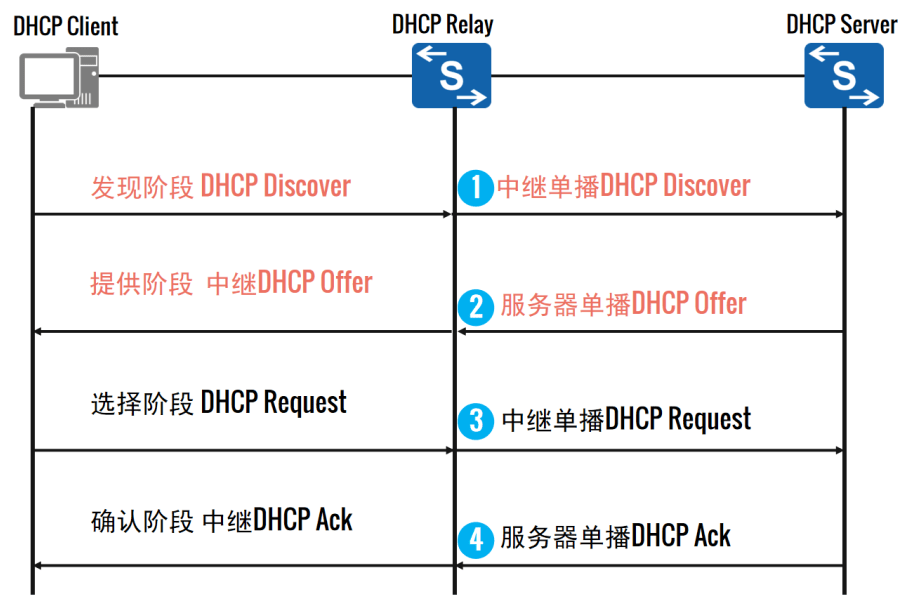

有中继场景时DHCP客户端首次接入网络的工作原理：

发现阶段：DHCP中继接收到DHCP客户端广播发送的DHCP DISCOVER报文后，通过路由转发将DHCP报文单播发送到DHCP服务器或下一跳中继。
提供阶段：
1. DHCP服务器根据DHCP DISCOVER报文中的Giaddr字段选择地址池为客户端分配相关网络参数
2. DHCP中继收到DHCP OFFER报文后，以单播或组播方式发送给DHCP Client。
选择阶段：中继接收到来自客户端的DHCP REQUEST报文的处理过程同“发现阶段”
确认阶段：中继接收到来自服务器的DHCP ACK报文的处理过程同“提供阶段”

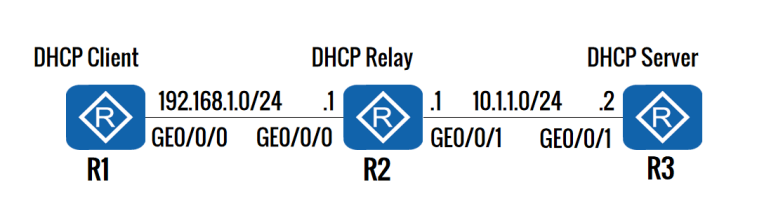

DHCP Relay配置举例

配置要求：

R1通过DHCP获取IP地址。
R2的GE0/0/0接口开启DHCP Relay功能，并且指定DHCPSerVer的IP地址为10.1.1.2
R3创建地址池名字为”HW-1”，地址范围为192.168.10/24，网关为192.168.1.1。

R1配置如下：

1
2
3

[R1] interface GigabitEthernet0/0/0
[R1-GigabitEthernet0/0/0] ip address DHCP-alloc
[R1-GigabitEthernet0/0/0] quit

若存在单台DHCP服务器，R2配置如下：

1 2	[R2-GigabitEthernet0/0/0]dhcp select relay [R2-GigabitEthernet0/0/0]dhcp relay server-ip 10.1.1.2 # 单台DHCP服务器，这是DHCP Relay关键配置

若存在多台DHCP服务器组成DHCP服务器组，R2配置如下

[R2]  dhcp server group HW     //配置DHCP服务器组
[R2-DHCP-server-group-HW]]dhcp-server 10.1.1.2    //第1台DHCP服务器
[R2-DHCP-server-group-HW]  dhcp-server 10.1.1.200    //第2台DHCP服务器
[R2-DHCP-server-group-HW] quit
[R2] interface GigabitEthernet 0/0/1
[R2-GigabitEthernet0/0/1] ip address 10.1.1.1 24
[R2-GigabitEthernet0/0/1] quit
[R2] interface GigabitEthernet 0/0/0
[R2-GigabitEthernet0/0/0] ip address 192.168.1.1 24
[R2-GigabitEthernet0/0/0] DHCP select relay  # DHCP Relay关键配置
[R2-GigabitEthernet0/0/0] DHCP relay server-select HW   # DHCP Relay关键配置
[R2-GigabitEthernet0/0/0]quit

DHCP Snooping

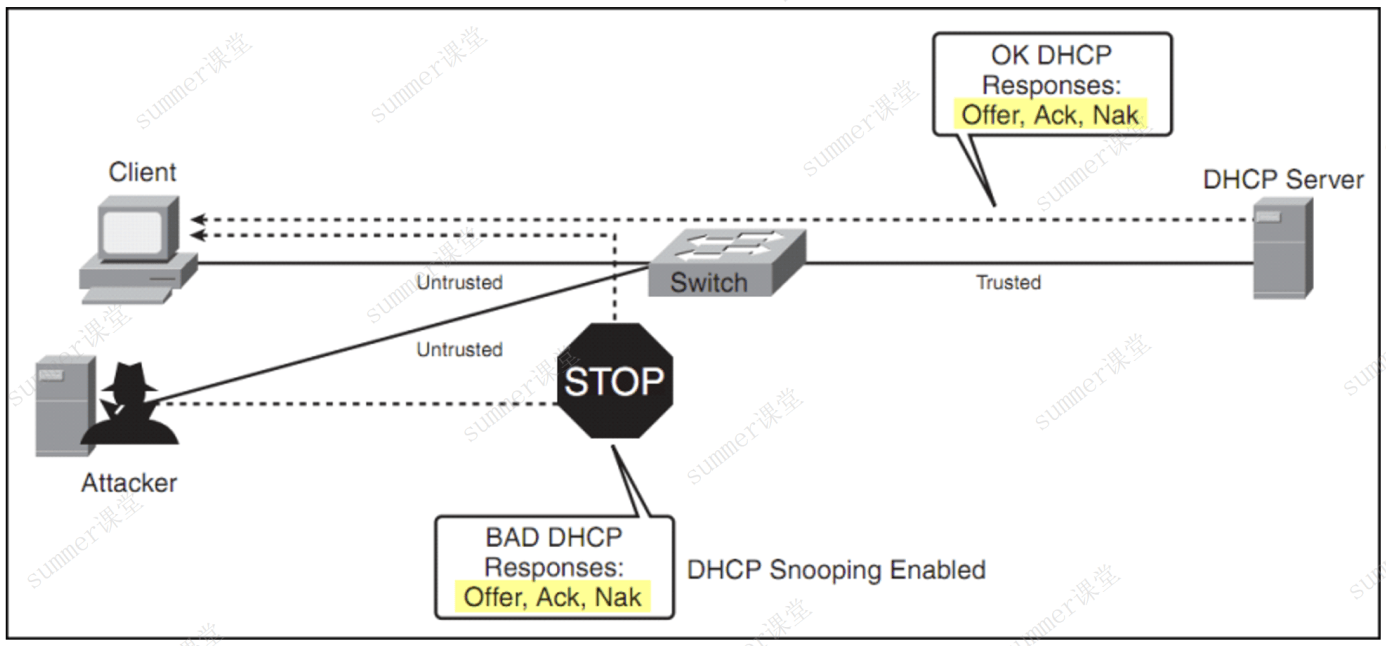

DHCP Snooping防止私接DHCP服务器

[笔者注：比如在企业网络中私自接入家用路由器，该路由器开启DHCP功能，能够自动分配IP地址，那么当线网中DHCP请求广播到达该私接路由器时，该路由器也会响应请求并分配错误的IP地址，造成IP地址分配混乱，为防止这种现象，可以在交换机上配置DHCP Snooping]

在上图中，开启DHCP Snooping，可以将交换机直连DHCP Server的接口配置为Trust接口，只有从这个接口进入的DHCP Offer才能传回客户端，其他接口进入的DHCP Offer报文就丢弃不认

DHCP Snooping配置

使能DHCP Snooping功能

1 2	[Huawei] dhcp enable #开启DHCP功能，所有接口默认为untrusted [Huawei] dhcp snooping enable #全局开启DHCP snooping功能

可信接口配置

1
2
3

[Huawei] int GigabitEthernet0/0/1
[Huawei-GigabitEthernet0/0/1] dhcp snooping enable   #接口下开启DHCP Snooping功能
[Huawei-GigabitEthernet0/0/1] dhcp snooping trusted   #把接口g0/0/1设置为信任接口，其他接口默认是untrust接口

注意：不仅要全局开启DHCP Snooping，涉及的接口下也需要开启DHCP Snooping

例题

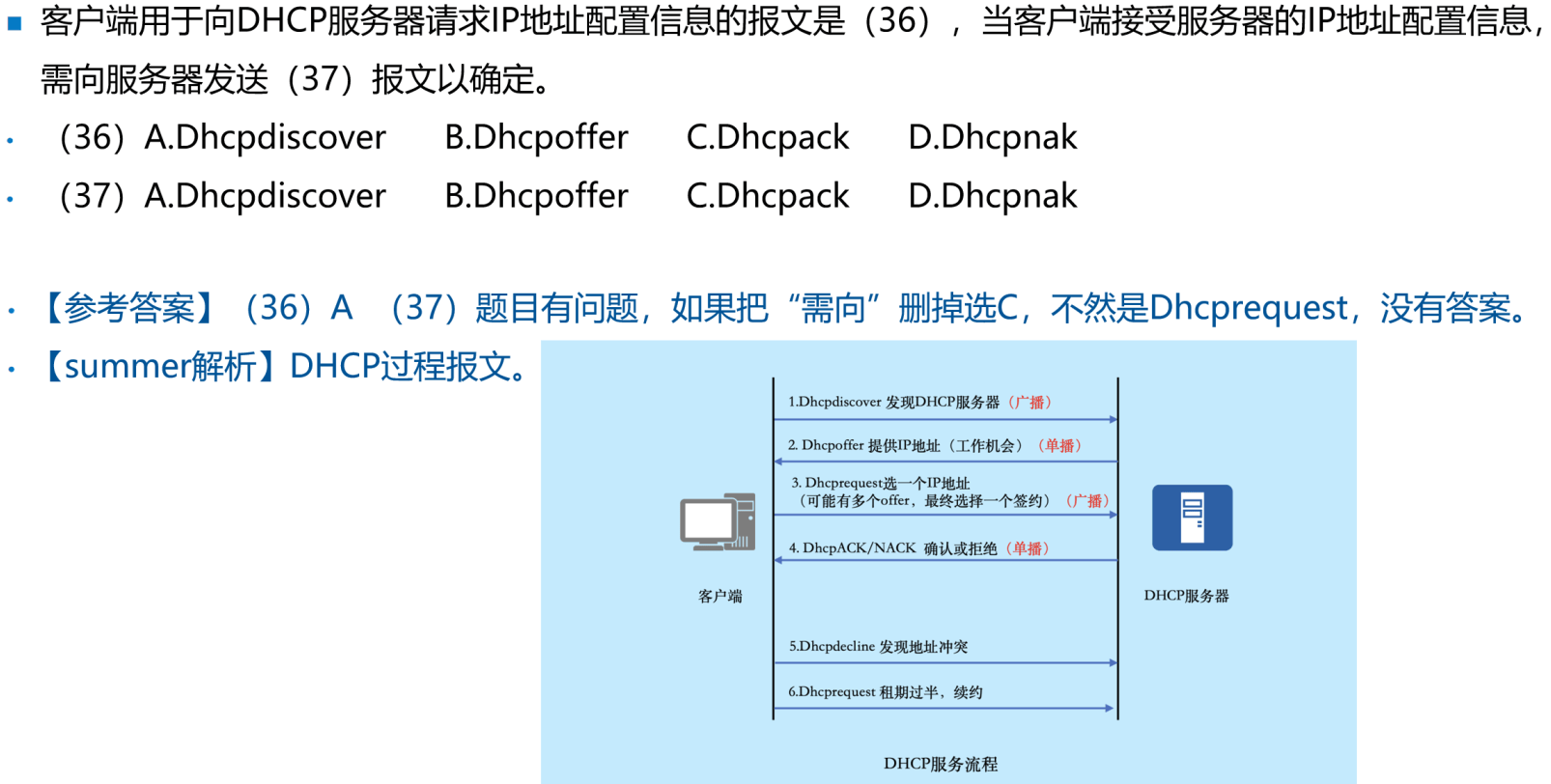

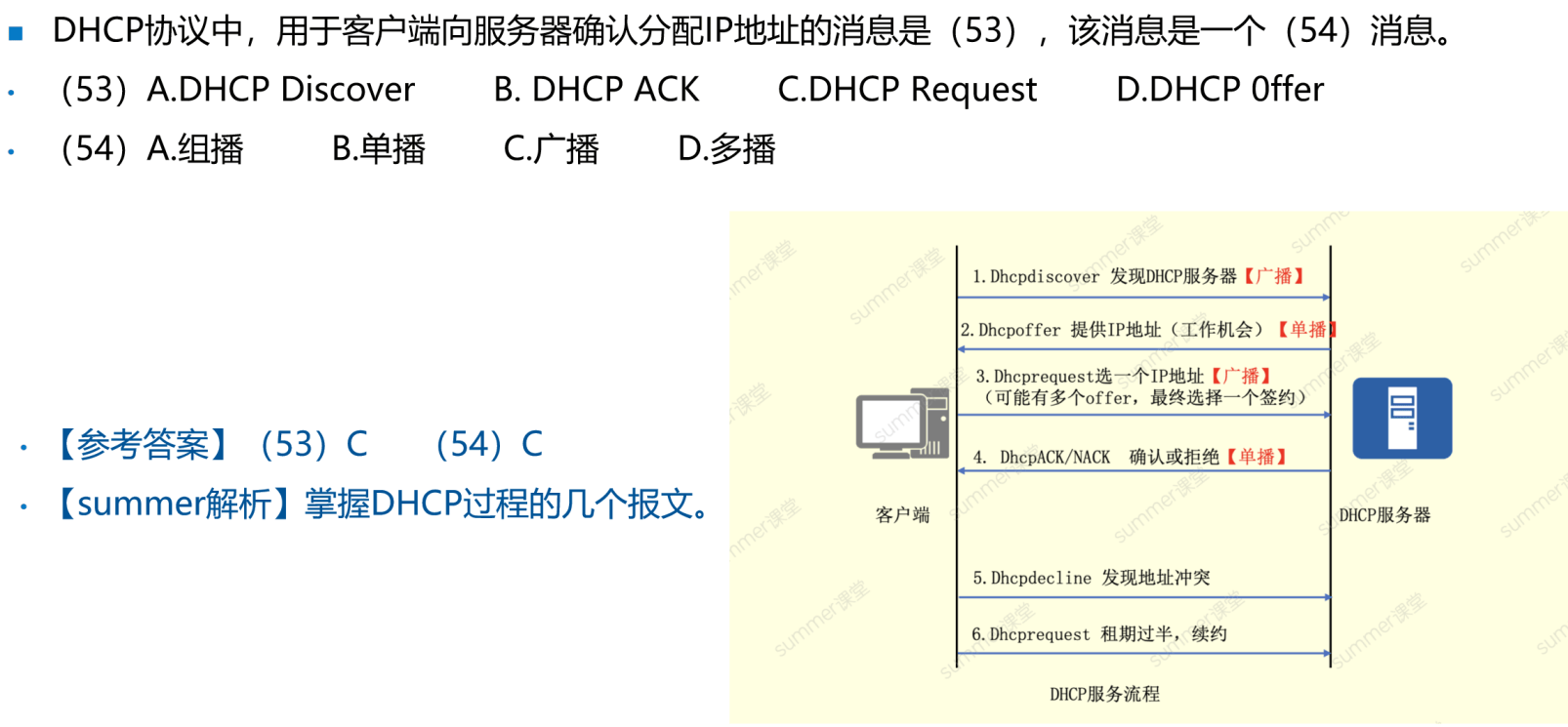

例题1

解析：

向DHCP服务器请求IP地址发送DHCP Discover报文
接受DHCP Offer时应当发送DHCP Request报文，没有答案

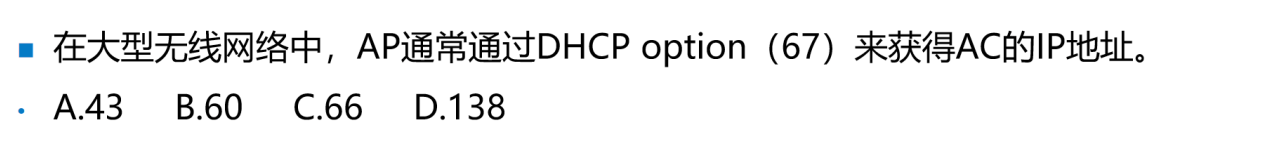

例题2

解析：A。DHCP option 43来获得AC的IP地址

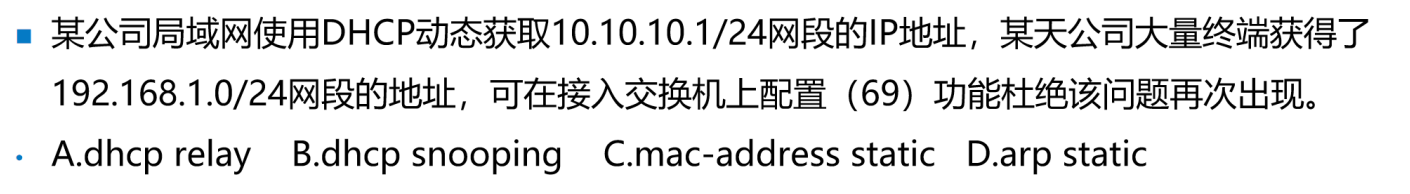

例题3

解析：

A。用于跨网段传输DHCP广播报文
B。显然是私接路由器DHCP功能分配了错误地址，可以在接入交换机上配置DHCP Snooping，当选
C。Mac地址绑定，在交换机上配置，将**[接口-VLAN-接口所连终端MAC地址]**绑定，使该接口只能学习这一个MAC地址，防止MAC地址泛洪攻击，将交换机的MAC地址表撑爆
D。ARP静态绑定，在PC或网关(路由器、三层交换机)上配置，将**[IP地址-MAC地址]**绑定，防止ARP欺骗攻击或ARP泛洪攻击，影响设备的ARP表

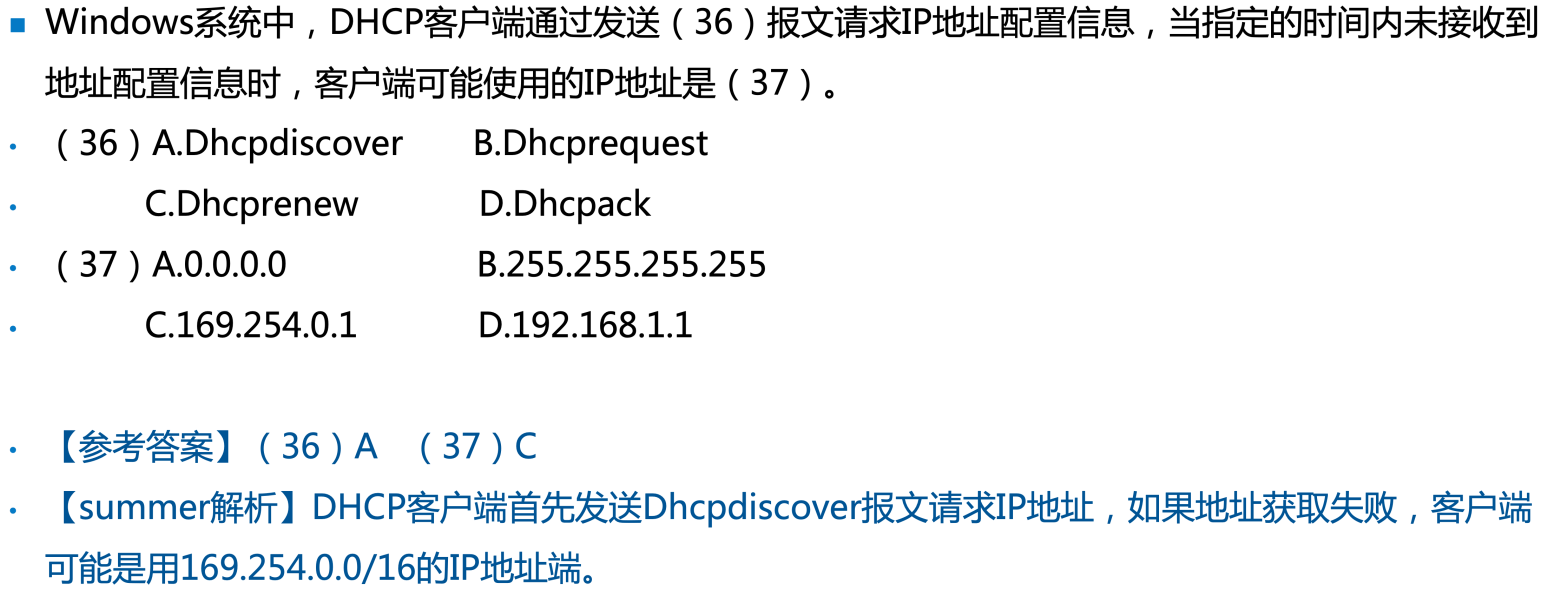

例题4

解析：送分题。DHCP客户端首先发送Dhcp discover报文请求IP地址，如果地址获取失败，客户端可能是用169.254.0.0/16的IP地址端。

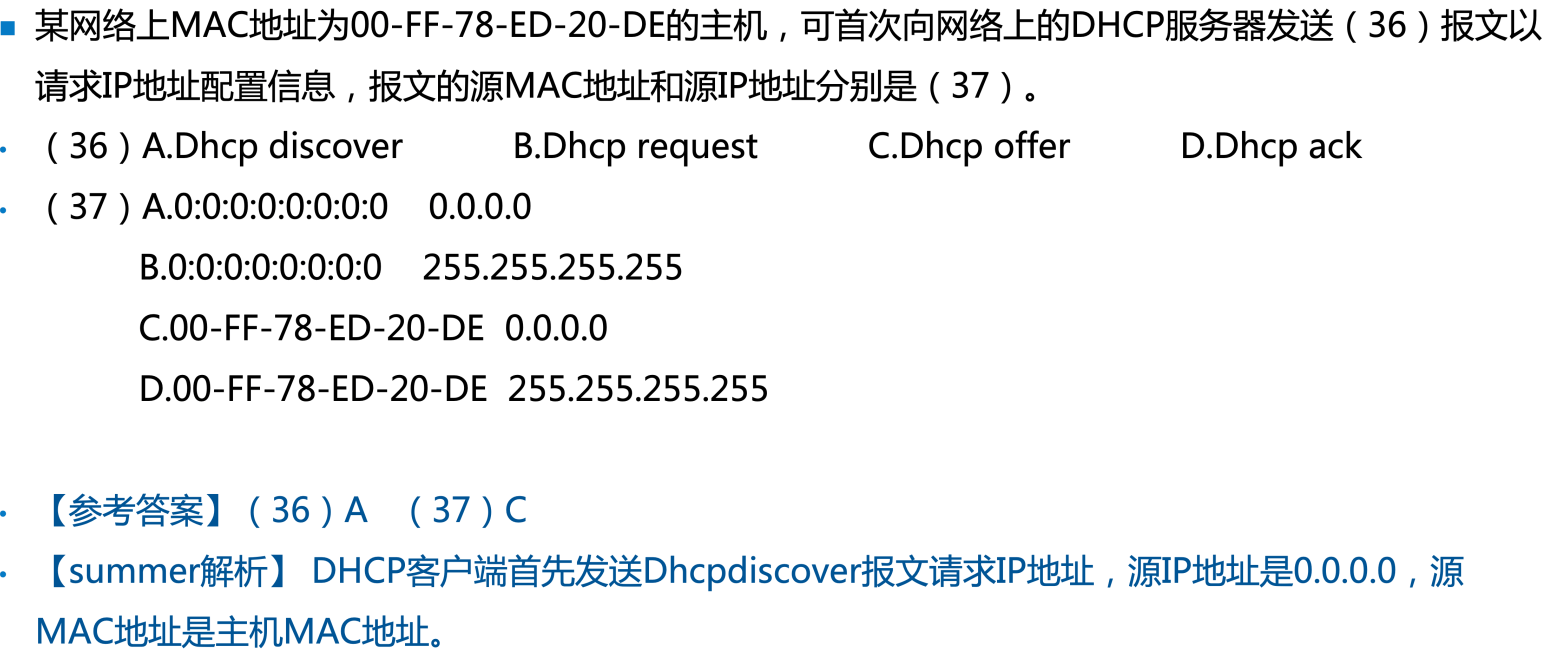

例题5

解析：DHCP Discover报文

源IP地址为0.0.0.0，源MAC地址为本机MAC地址；
目的IP地址为255.255.255.255，目的MAC地址为FF:FF:FF:FF:FF:FF

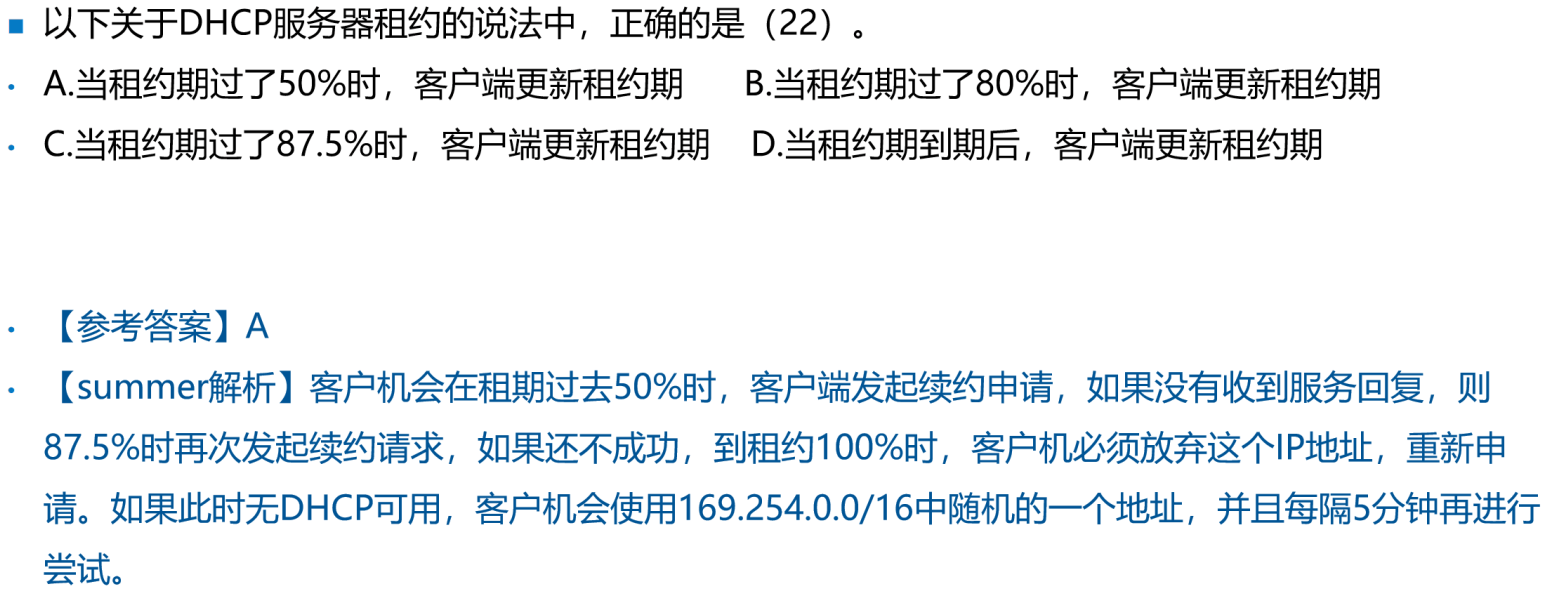

例题6

解析：客户机会在租期过去**50%时，客户端发起续约申请，如果没有收到服务回复，则87.5%**时再次发起续约请求，如果还不成功，到租约100%时，客户机必须放弃这个IP地址，重新申请。如果此时无DHCP可用，客户机会使用169.254.0.0/16中随机的一个地址，并且每隔5分钟再进行尝试。

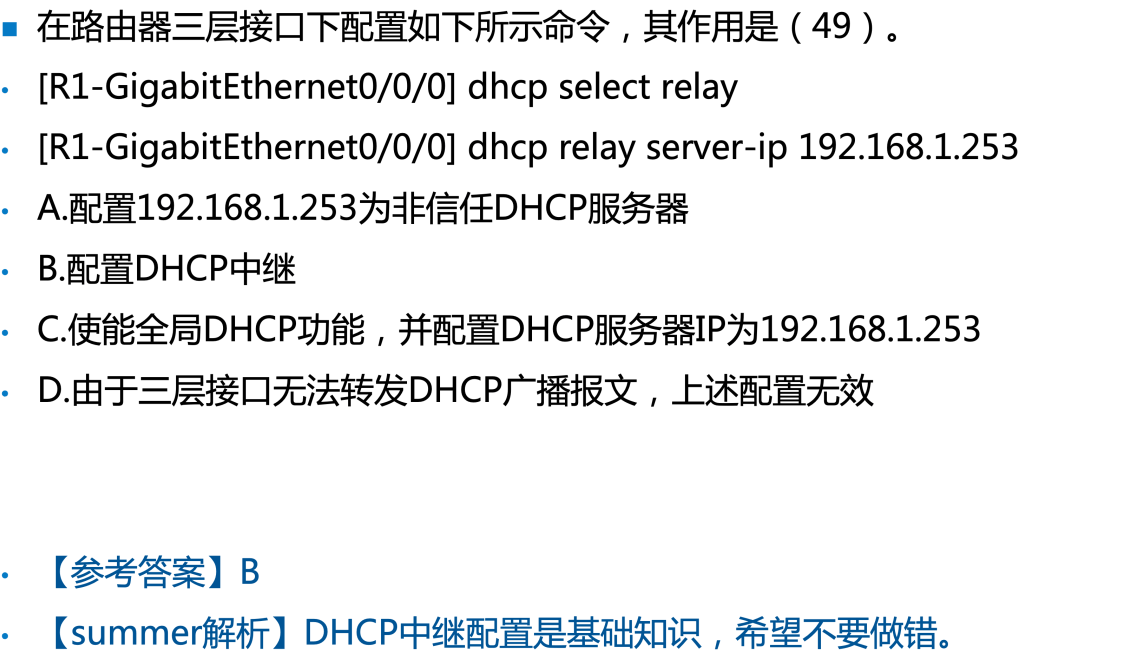

例题7

例题8

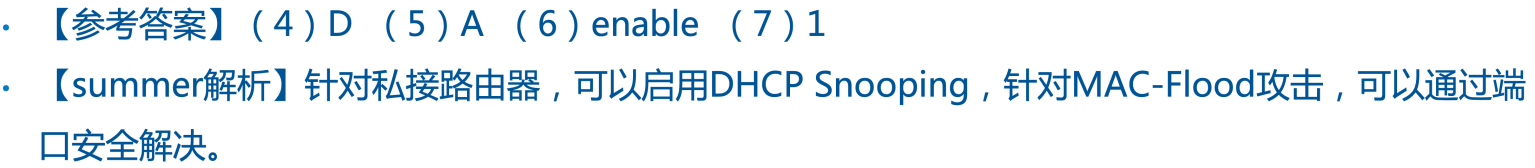

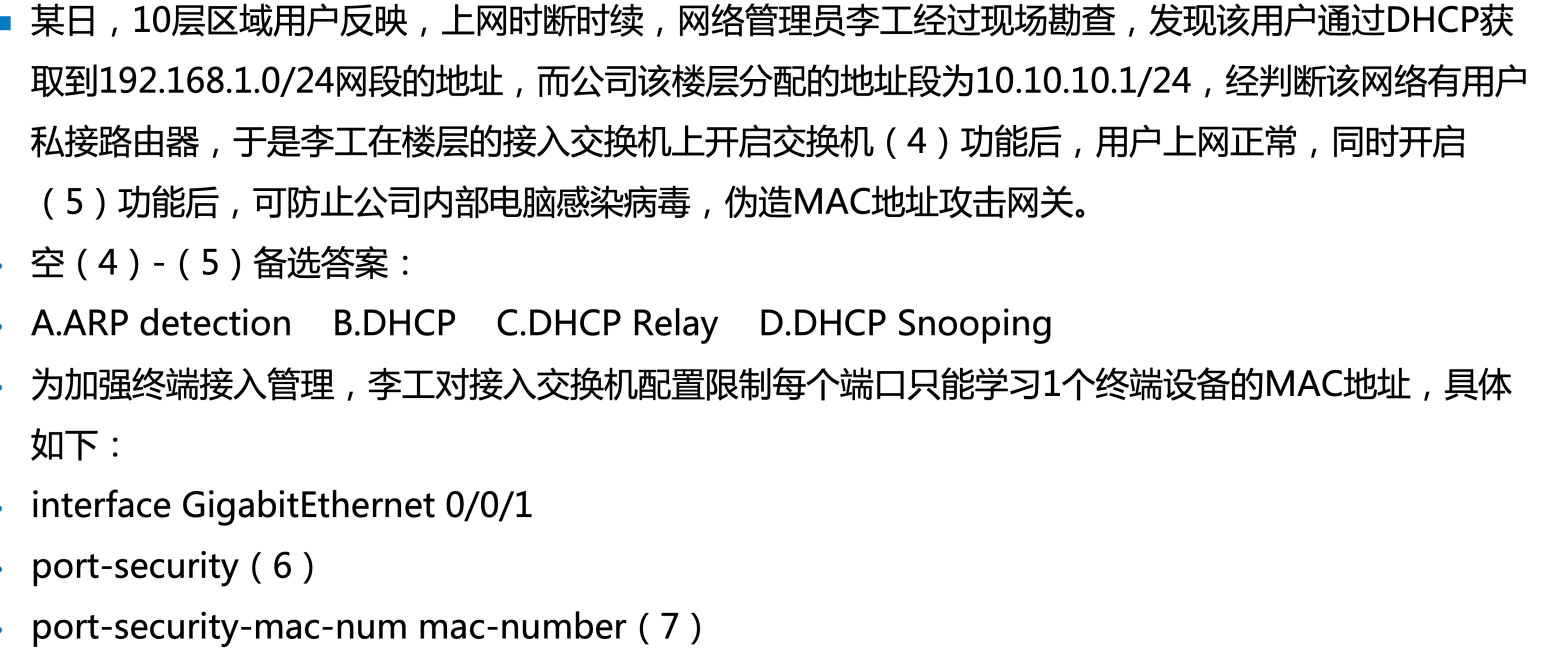

Z例题9

解析：

私接路由器导致DHCP分配错误地址，应当在交换机配置DHCP Snooping
为防止伪造MAC地址攻击网关(ARP欺骗攻击)，应当在网关上配置IP-MAC地址绑定功能，ARP Detection功能即DAI动态ARP检测，其在DHCP分配IP地址时，会记录分配的IP地址及关联的MAC地址，相当于动态的IP-MAC绑定
“接入交换机配置限制每个端口只能学习1个终端设备的MAC地址”以及下面的命令补全部分是配置交换机的端口安全功能，6填enable，7填1，这样可以防止MAC地址泛洪即MAC Flood攻击，也可以在接入交换机上配置MAC地址绑定

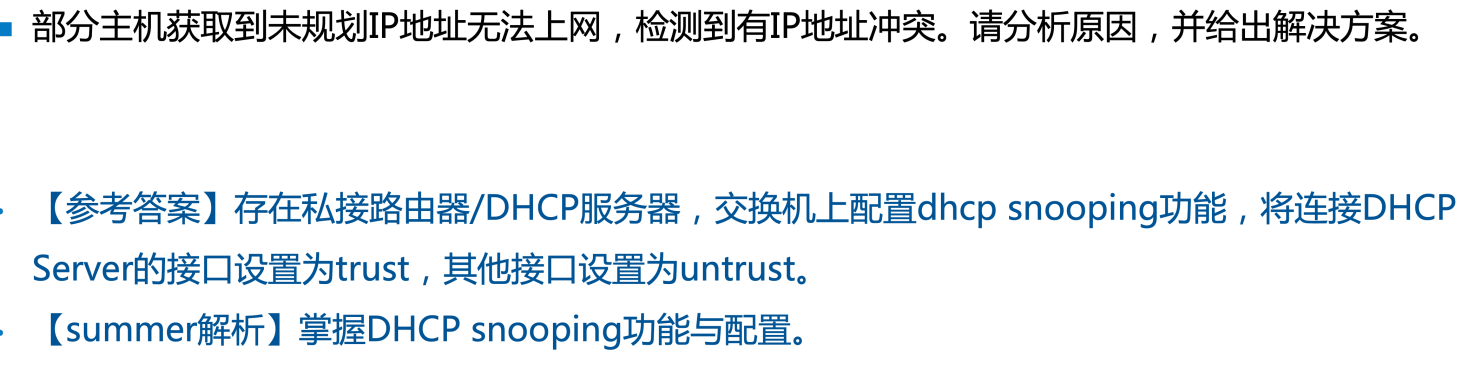

Z例题10

解析：存在私接路由器/DHCP服务器，交换机上配置dhcp snooping功能，将连接DHCP Server的接口设置为trust，其他接口设置为untrust。

Z例题11

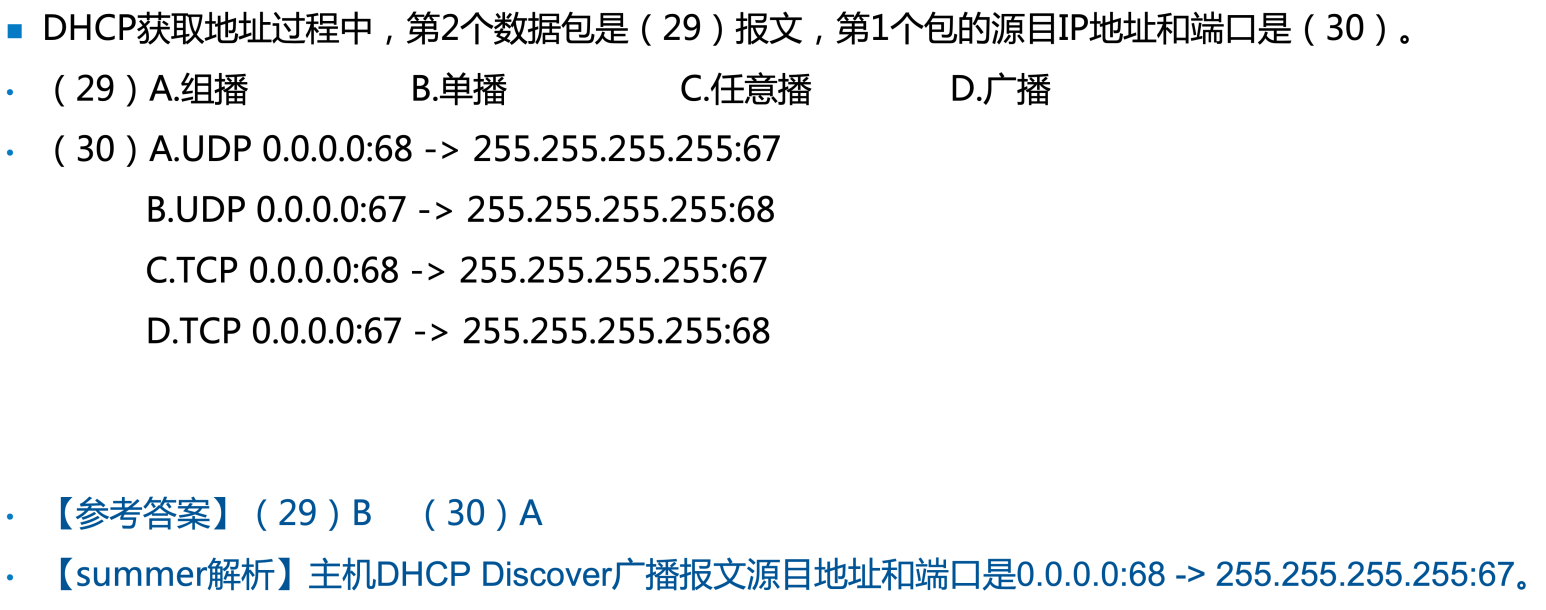

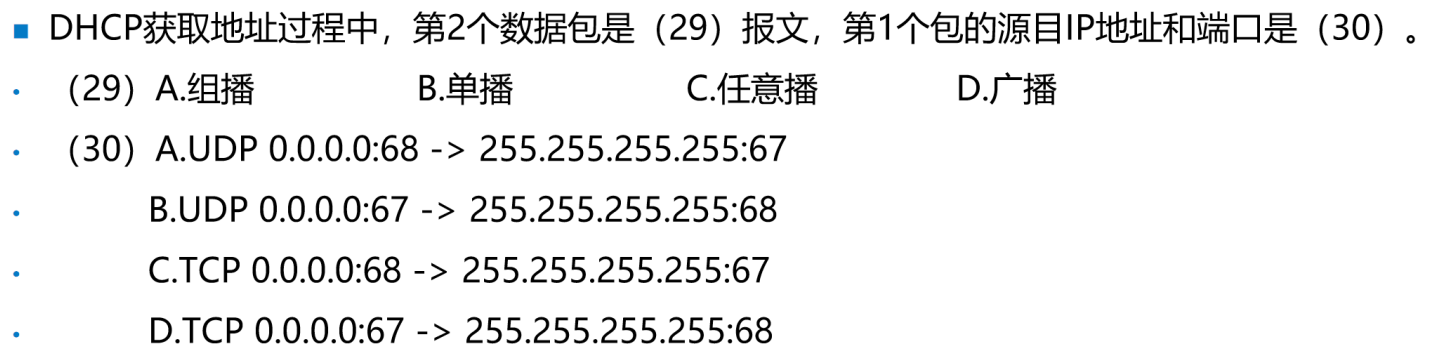

Z例题12

解析：

第2个包即DHCP服务器的DHCP Offer报文，可能是广播或单播报文，初次分配IP地址时，使用广播方式；续约或特定场景时，使用单播方式
第1个包即主机DHCP Discover广播报文源目地址和端口是0.0.0.0:68->255.255.255.255:67，DHCP客户端使用UDP的68端口，DHCP服务器使用UDP的67端口
