10-3 网络分析与设计

网络规划设计模型

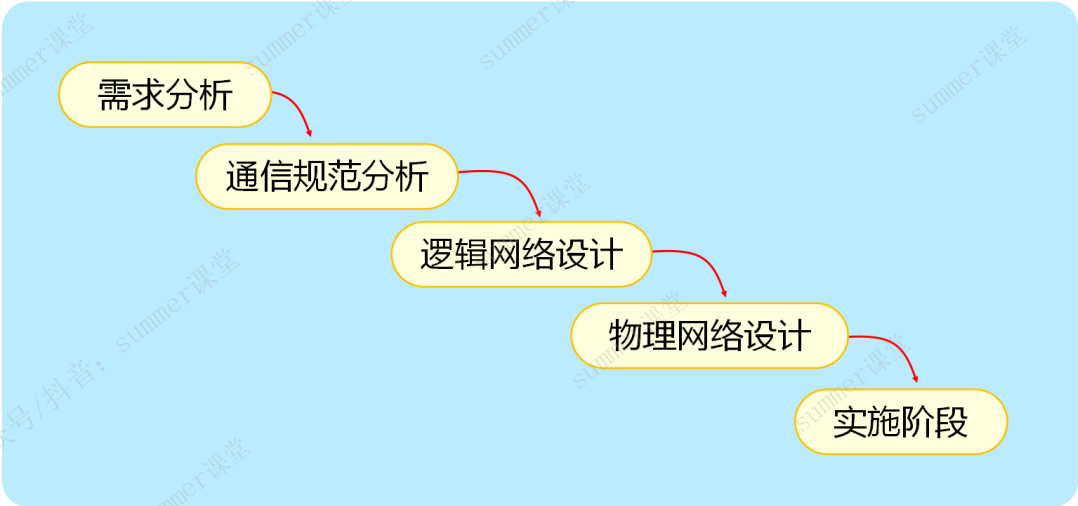

五阶段周期模型(瀑布模型)

graph TD
    A[需求分析]:::step
    B[通信规范分析]:::step
    C[逻辑网络设计]:::step
    D[物理网络设计]:::step
    E[实施阶段]:::step

    A --> B
    B --> C
    C --> D
    D --> E

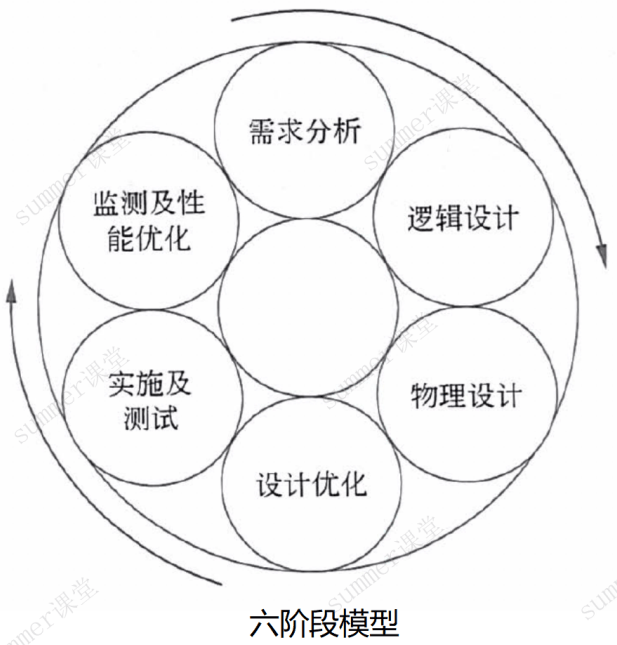

六阶段模型

主要添加了优化阶段，不断循环

设计优化：设计完成还要优化
监测及性能优化：实施完成还要监测优化

graph TD
    A[需求分析] --> B[逻辑设计]
    B --> C[物理设计]
    C --> D[设计优化]
    D --> E[实施及测试]
    E --> F[监测及性能优化]
    F --> A

重点掌握五阶段模型

(考察要知道标记颜色的字段在那个阶段)

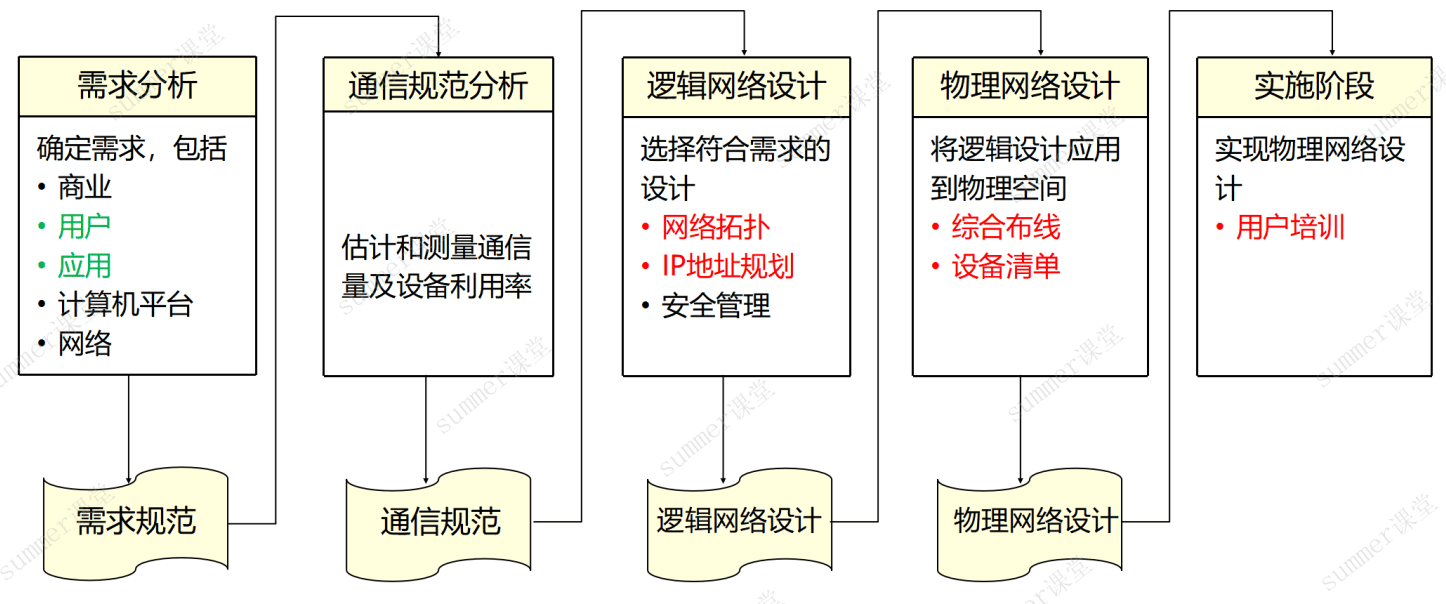

图中下方是各个阶段形成的成果

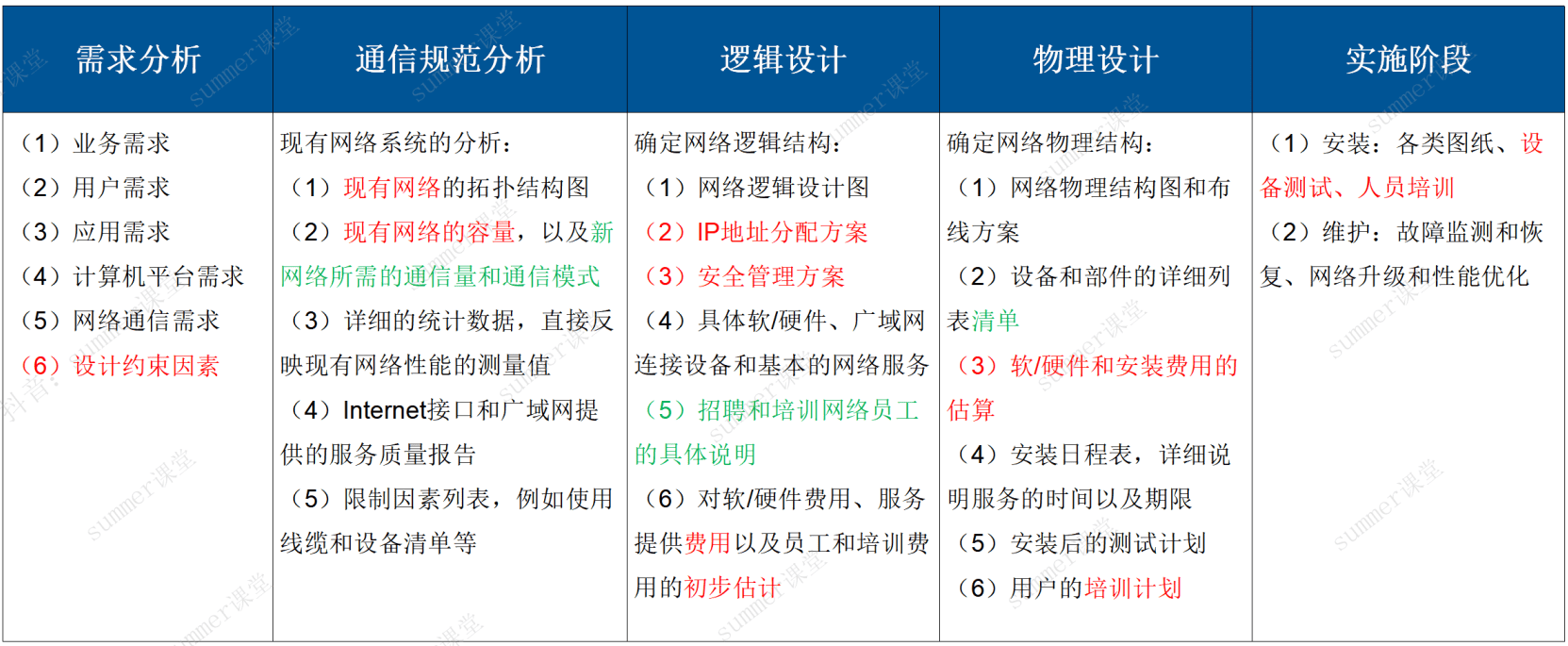

重点掌握五阶段模型下表

PixPin_2025-03-21_22-29-54

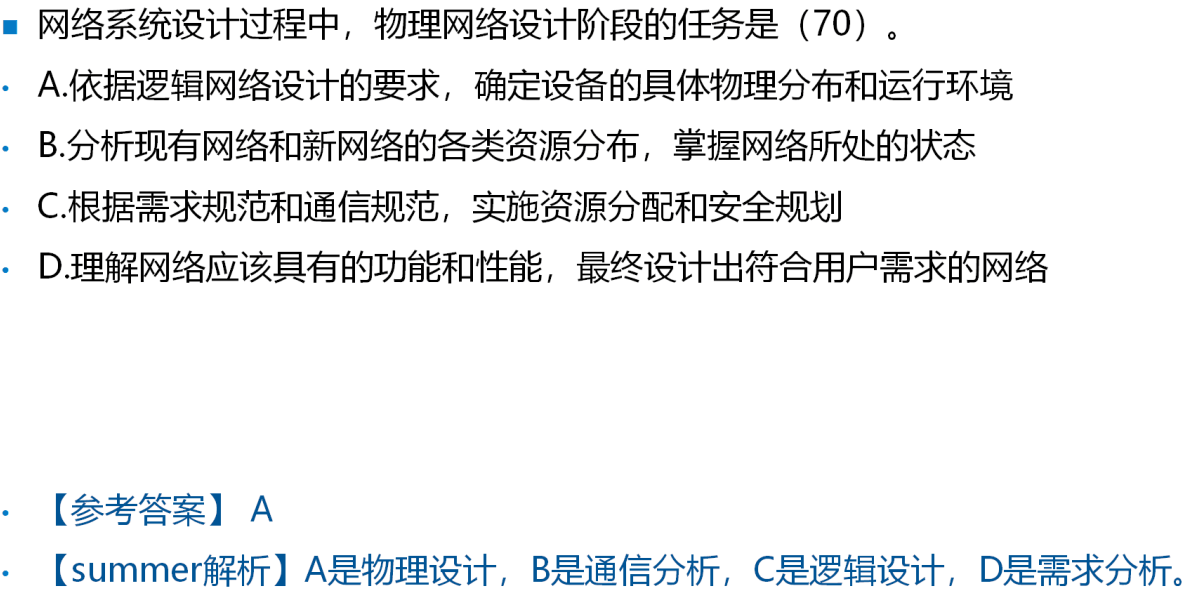

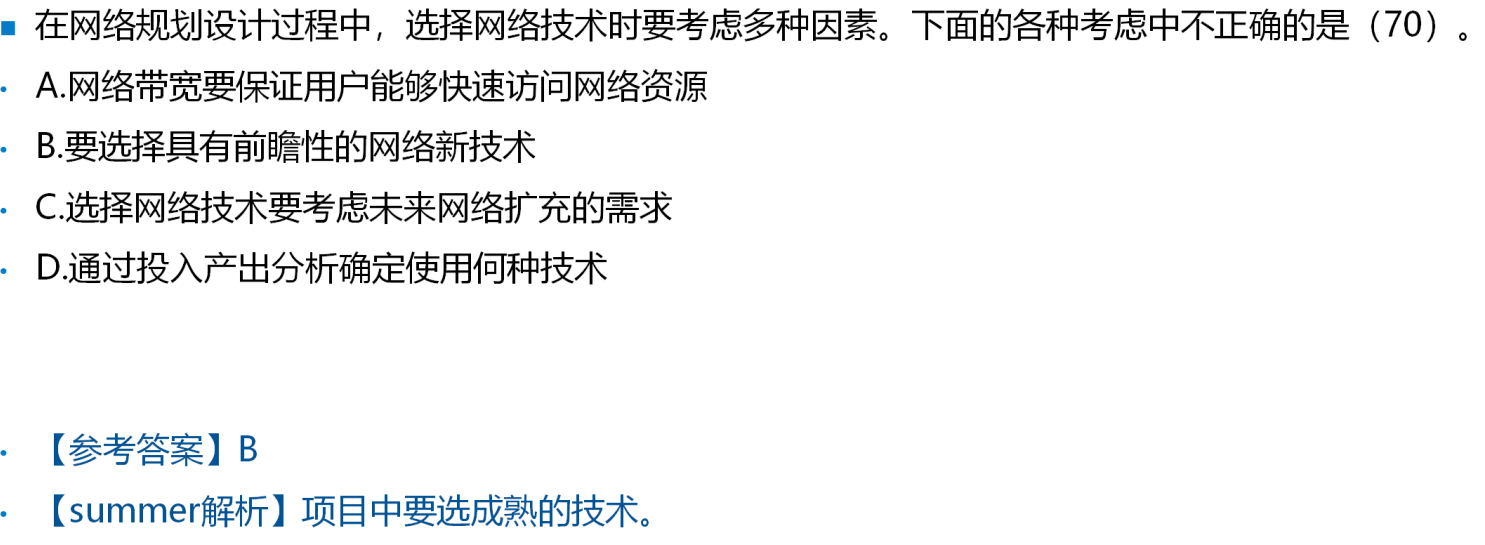

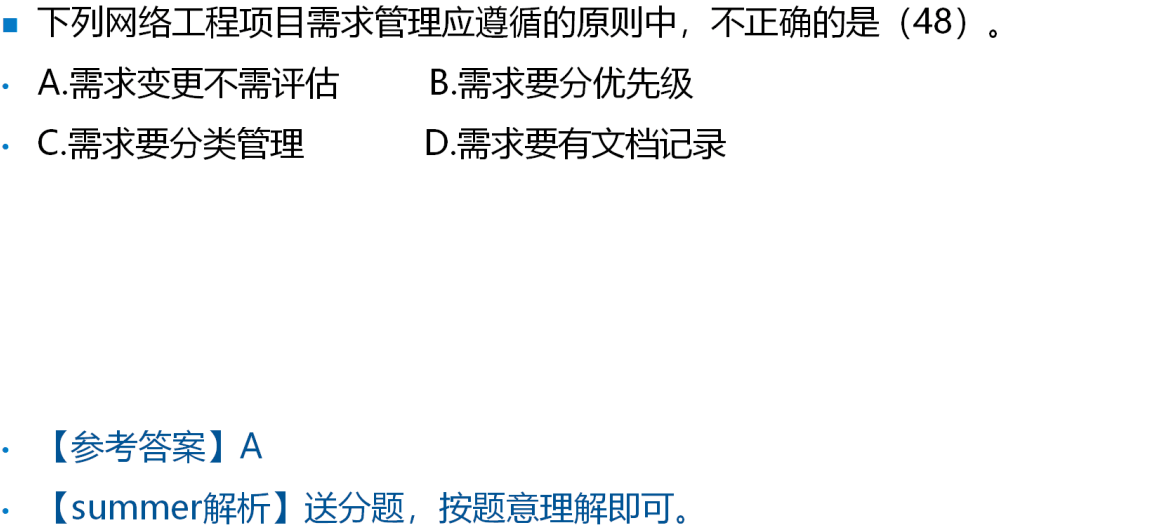

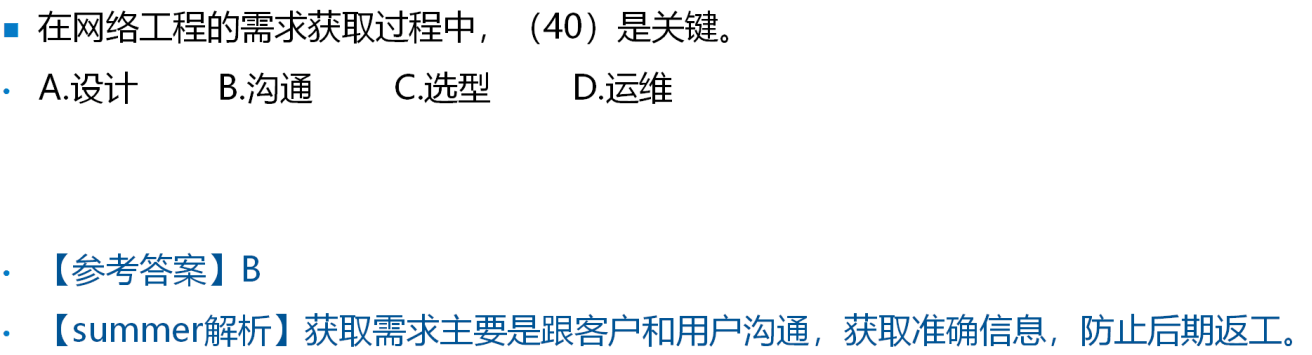

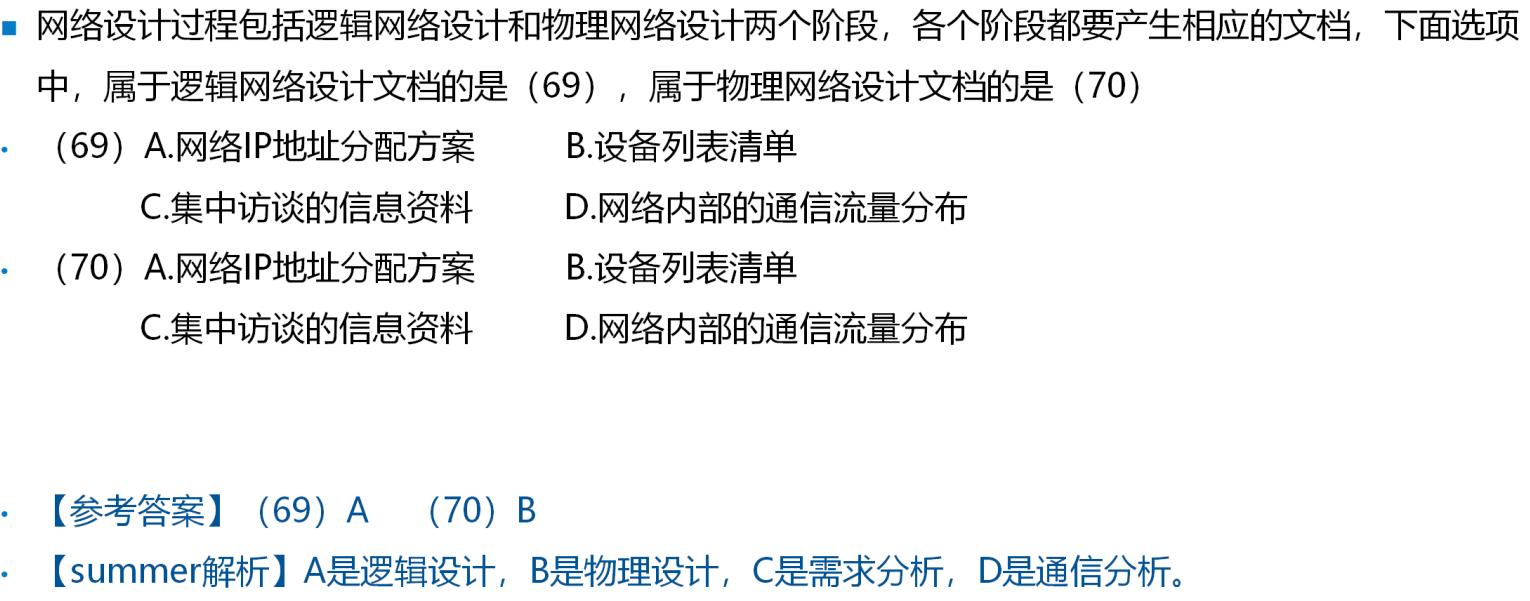

可能考察选择题的点：

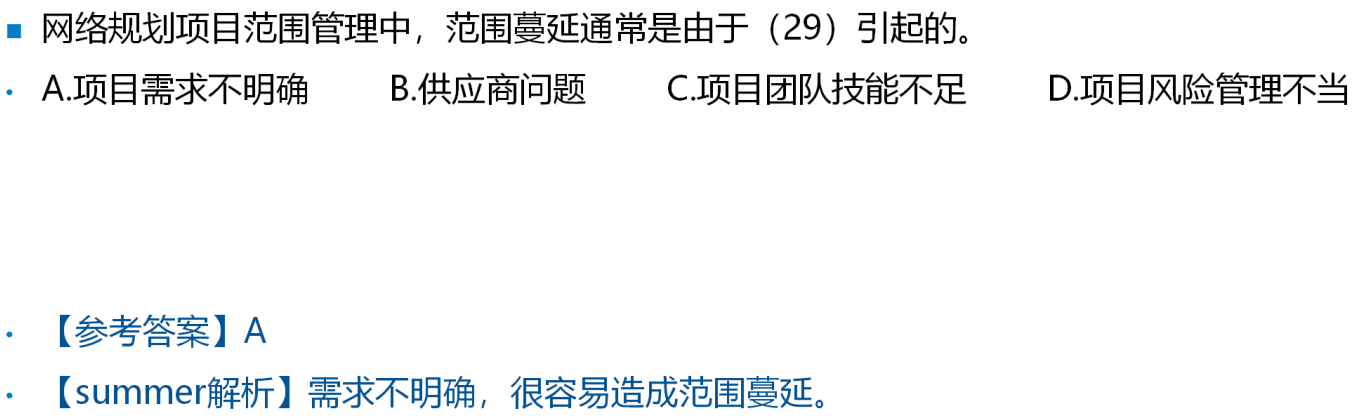

需求分析是开发过程中：最关键的阶段，所有工程设计人员都清楚，如果在需求分析阶段没有明确需求，则会导致以后各阶段的工作严重受阻。

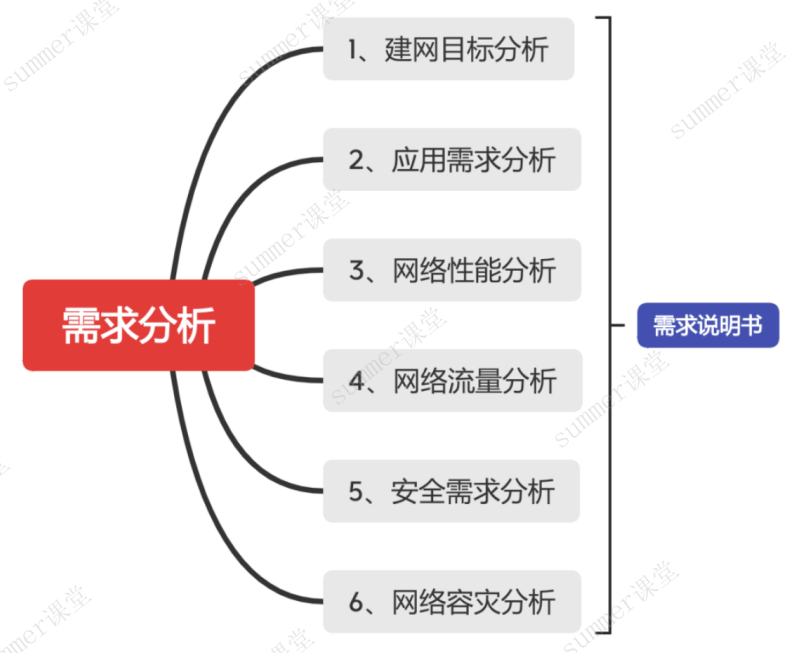

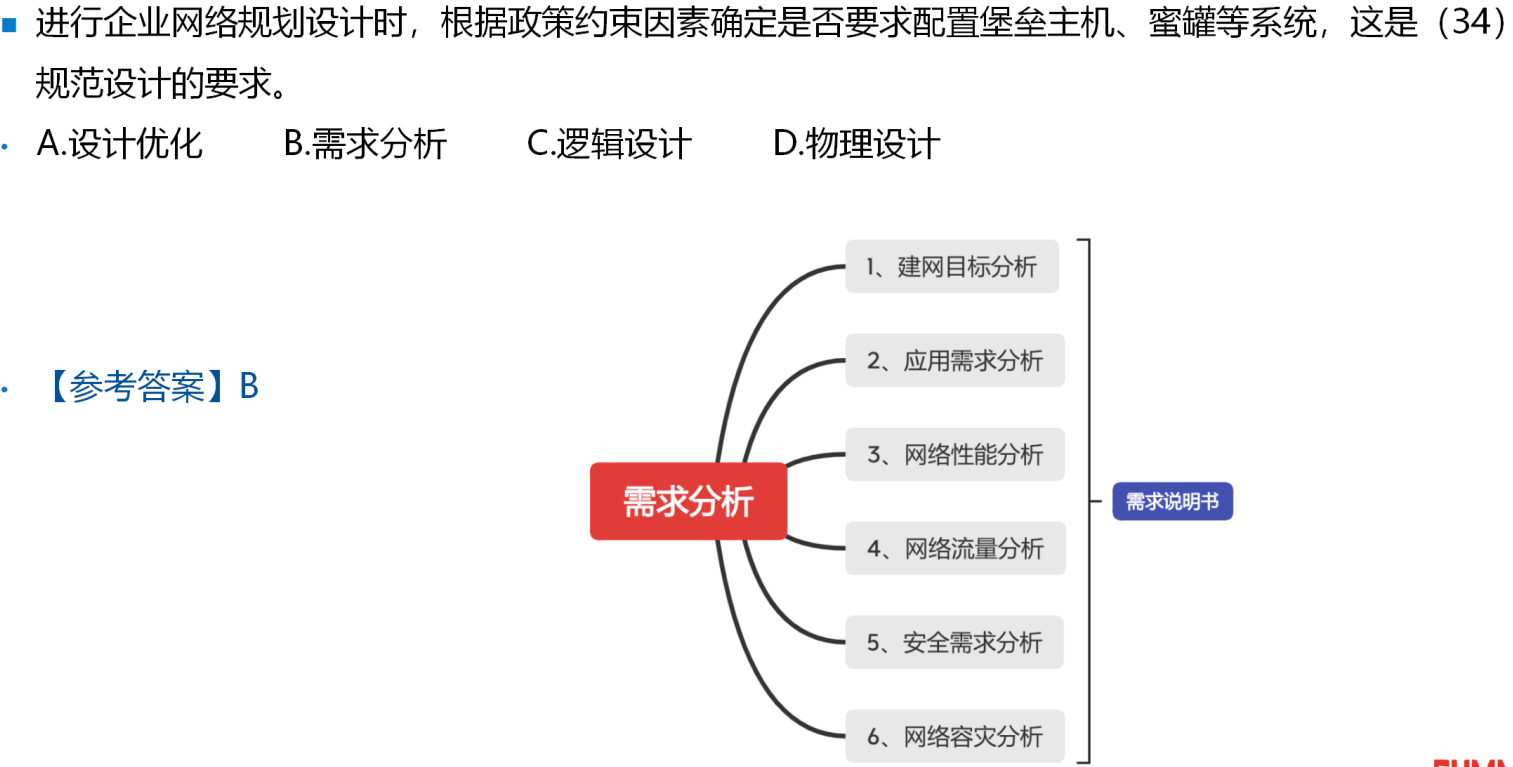

- 需求分析一般包括以下内容(下图是网络规划师考点，可作了解)
在形成需求说明书的同时，网络工程设计人员还必须与网络管理部门就需求的变化建立起需求变更机制，明确允许的变更范围。

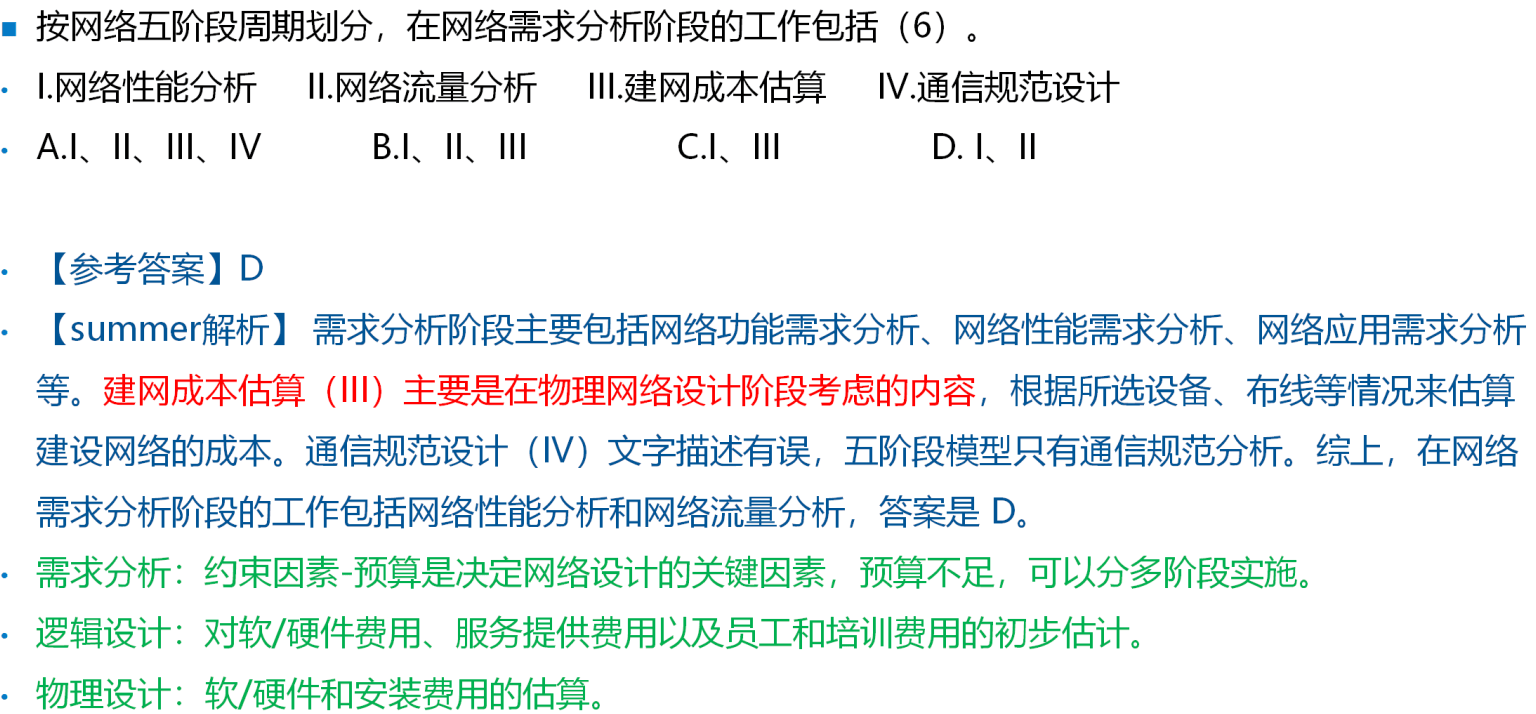

需求分析阶段明确项目预算；逻辑设计阶段对费用初步估计；物理设计阶段列出详细清单及详细费用估算
- 需求分析：约束因素-预算是决定网络设计的关键因素，预算不足，可以分多阶段实施。
- 逻辑设计：对软/硬件费用、服务提供费用以及员工和培训费用的初步估计。
- 物理设计：软/硬件和安装费用的估算
用户培训计划在物理设计阶段，其具体实施在实施阶段

网络设计需求分析阶段的约束因素

在需求分析阶段，在确定用户需求的同时，也应对这些附加条件（约束因素）进行明确，下面是约束因素举例

网络设计的约束因素主要来自于政策、预算、时间和应用目标等方面：

政策约束：包括法律、法规、行业规定、业务规范和技术规范等，如等保2.0规范
预算：决定网络设计的关键因素，预算不足时可以分期分多阶段实施。
时间：对安排的计划与进度表的时间进行分析，对于存在疑问的地方及时与客户进行沟通，保证如期交付。
应用目标的检查和确认：在进行下一阶段的任务之前，需要确定是否了解了客户的应用目标和所关心的事项。通过应用目标检查，可以避免用户需求的缺失，检查形式包括设计小组内部的自我检查和用户主管部门的确认检查。【确认范围】
