10-2 综合布线
综合布线系统
(记忆)

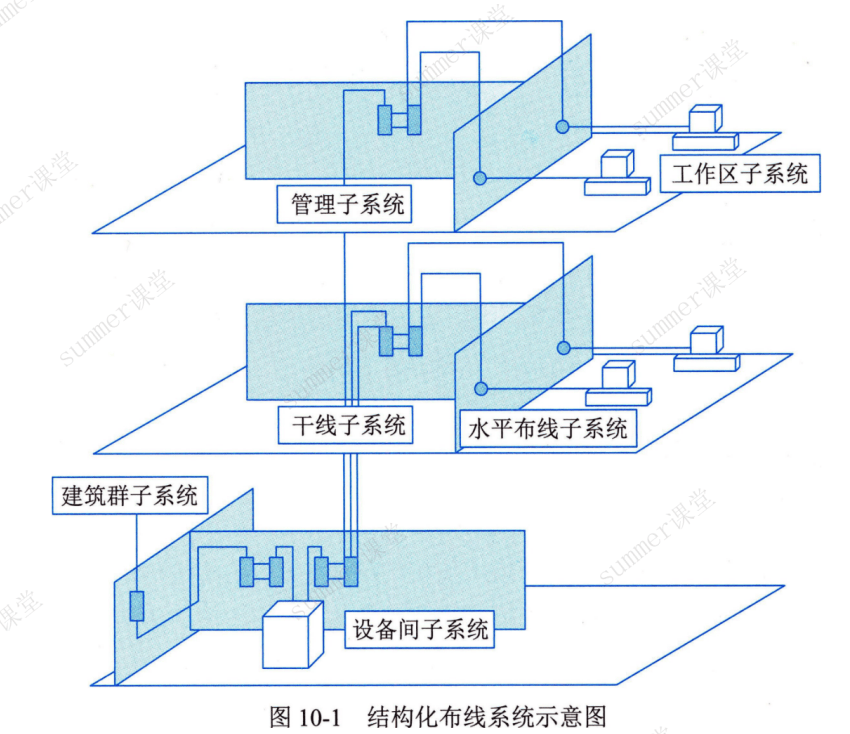

综合布线系统包含6个子系统：
- 工作区子系统：用户终端到房间信息插座，一般≤10m
- 水平子系统：信息插座到楼层配线架，一般≤90m
- 干线子系统：连接各个楼层的配线间或管理间，一般为主干光缆或大对数的双绞线，也叫垂直子系统
- 设备间子系统：建筑物的汇聚或核心机房，包含主配线架、汇聚节点设备如汇聚交换机
- 管理子系统：主要涉及线路管理如光纤跳线等，主要包含每个楼层的配线架(RJ-45配线架、光纤配线架)、接入交换机
- 建筑群子系统：用来和其他建筑互联，可以架空、埋地、管道部署
平面图

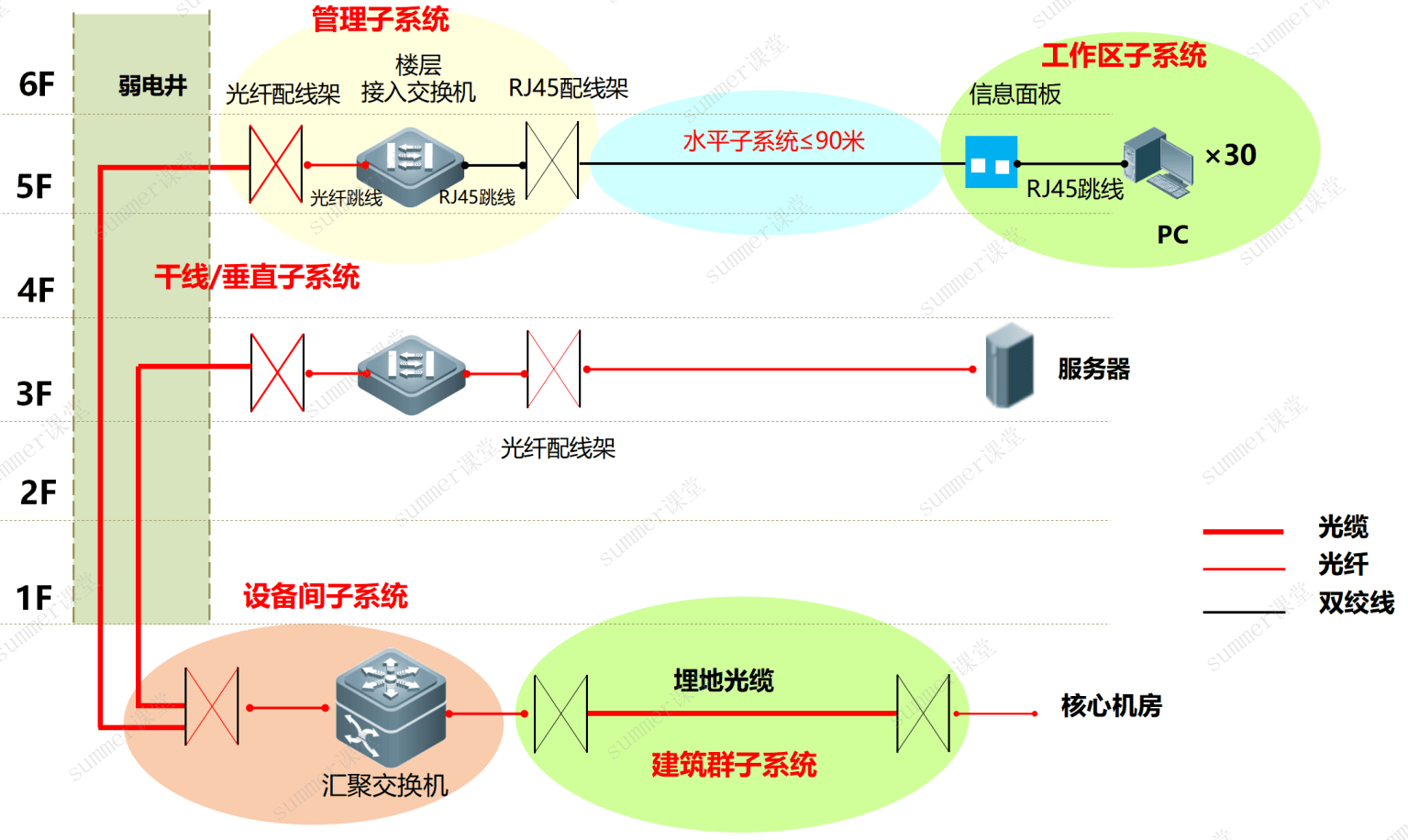

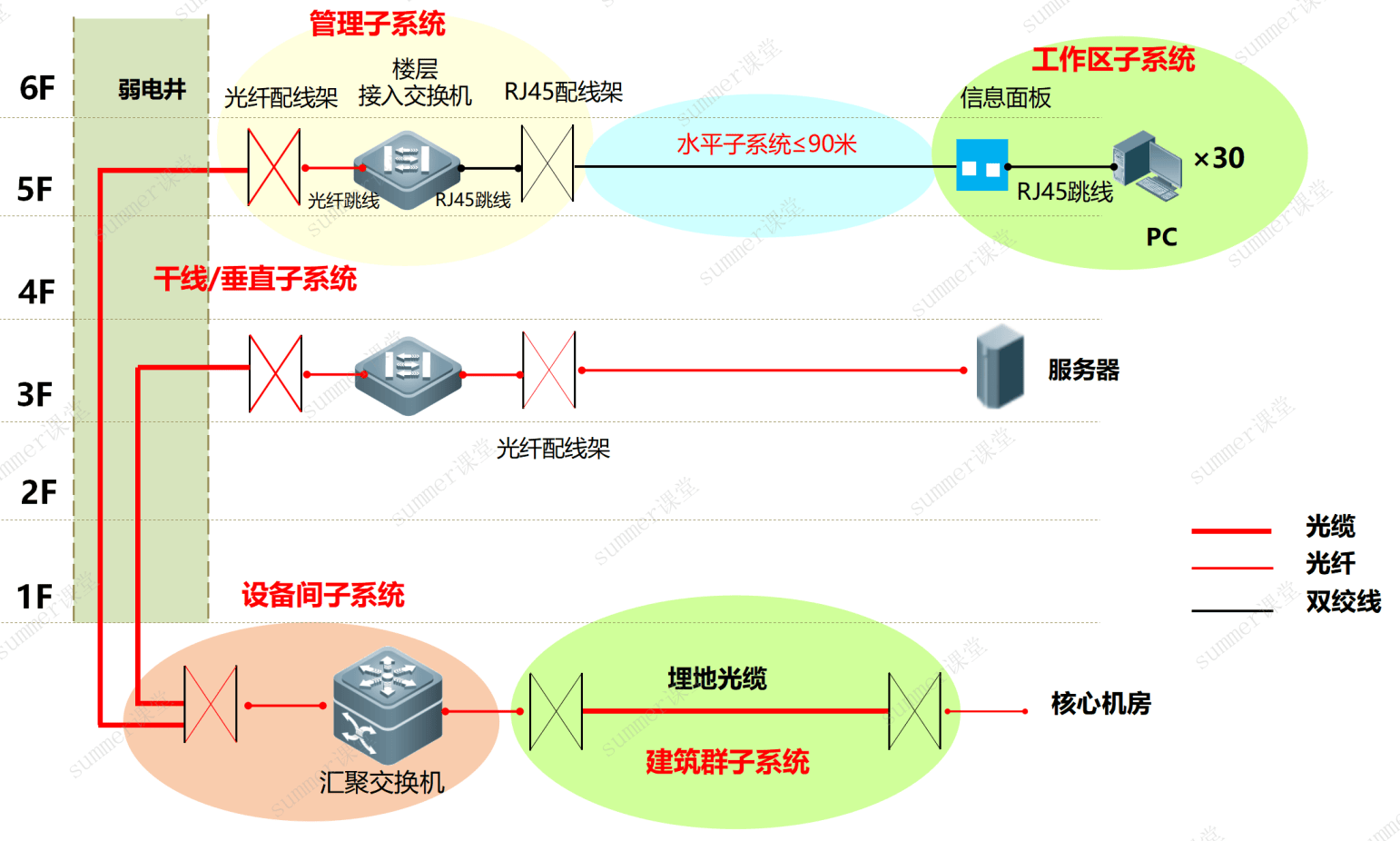

如上图所示，观察图中中间干线子系统到服务器这段：
问题1：要将光缆连接至交换机，需要什么材料？
回答1：光缆给过来的都是跳线，没有头子，首先使用光纤熔接机将尾纤熔接到光纤跳线上，而后将头子插到光纤配线架，从光纤配线架上拉出光纤并熔接尾纤，再将头子通过光模块插到交换机光口上。因此，需要的材料有：熔纤机、尾纤、光模块。
问题2：要将光纤连接至服务器，需要什么材料？
回答2：和上述类似，但服务器需要安装光纤网卡+光模块之后，才能插光纤。因此，需要的材料有：熔纤机、尾纤、光模块、光纤网卡
总结梳理非常重要，考试时要能写得出来：
| 子系统 | 组成部分 | 部署位置 | 设计要求 |
|---|---|---|---|
| 工作区子系统 | 工作区应支持电话、数据终端、计算机、电视机、监视器以及传感器等多种终端设备（面板和跳线） | 由终端设备到信息插座的整个区域 | （1）信息插座的类型应根据终端设备的种类而定(如电脑使用RJ-45接口，电话使用RJ-11接口)。 （2）信息插座的安装分为嵌入式（新建筑物）和表面安装（老建筑物）。 （3）信息插座通常安装在工作间四周的墙壁下方，距离地面30cm，也有的安装在用户办公桌上。 （4）通常，可按每9平方米一个插座来估算信息插座的数量。 |
| 水平子系统 | 线缆（也可以加管槽、暗管，核心是线缆） | 各个楼层接线间的配线架到工作区信息插座之间 | （1）传输介质中间不宜有转折点。 （2）两端应直接从配线架连接到工作区的信息插座。 |
| 管理子系统 | 由各种交连设备（双绞线跳线架、光纤跳线架）以及集线器/交换机等设备组成 | 设置在楼层的接线间内 | （1）高层大楼采用多点管理方式，每一楼层要有一个配线间，用于放置交换机、集线器以及配线架等设备。 （2）如果楼层较少，宜采用单点管理方式，管理点就设在大楼的设备间内。 |
| 垂直/干线路子系统 | 建筑物主干线缆（光缆、大对数双绞线(电话使用)） | 弱电井，一头端接于设备间的主配线架上，另一头端接在楼层接线间的管理配线架上 | （1）对于旧建筑物，主要采用楼层牵引管方式敷设。 （2）对于新建筑物，则利用建筑物的线井进行敷设。 |
| 设备间子系统 | 由建筑物的进户线、交换设备、电话、计算机、适配器以及保安设施组成，实现中央主配线架与各种不同设备（如PBX、网络设备和监控设备等）之间的连接 | 通常选择在建筑物的中间楼层或中间偏下(低楼层容易泡水，高层多个大型设备容易压坏楼板) | （1）在选择设备间的位置时，要考虑连接的方便性，要考虑安装与维护的方便性。 （2）设备间要有防雷击、防过压过流的保护设备，通常还要配备不间断电源(不间断电源（或称UPS，即Uninterruptible Power Supply）)。 |
| 建筑群子系统 | 线缆（光缆为主） | 连接各个建筑物 | 大楼之间的布线方法有3种： （1）地下管道敷设方式：管道内敷设的铜缆或光缆应遵循电话管道和入孔的各种规定，安装时至少应预留一到两个备用管孔，以备扩充之用；(地下管网) （2）直埋法：要在同一个沟内埋入通信和监控电缆，并应设立明显的地面标志； （3）架空明线：这种方法需要经常维护(老城区、农村一般使用架空)。 |
注意上表中线缆长度限制
综合布线注意事项
- 水平子系统双绞线系统≤90米，工作区线缆≤10米。
- 信息插座的安装位置距离地面的高度为30-50cm。
- 强电和弱电应该分开部署，并保持适当距离(避免电磁干扰，条件不允许保持距离时，应使用屏蔽线缆)。
- 线缆部署于桥架内，或使用PVC管保护(防止被老鼠咬)。
- 光缆控制弯曲角度，不要随意折弯(光纤线缆连接时，尽量不使用冷接，因为衰减较大，尽量使用熔接)。
- 线缆和设备打好标签(便于维护)
- 布线系统相关文档资料的保存。
综合布线名词与术语
ISO/IEC11801标准
| 缩写 | 全称/名称 | 描述/用途 |
|---|---|---|
| FD | 楼层配线架 | 楼层内的配线设备，连接终端设备（如数据、语音点）。 |
| BD | 建筑物配线架 | 建筑物内主干线路与楼层配线间的连接点（通常位于中间楼层）。 |
| CD | 建筑群配线架 | 建筑群或园区内的主配线架，位于中心机房，连接不同建筑物的主干线路。 |
| CP | 转接点/过渡点（可选） | 用于线路转接或扩展的中间连接点（非必须配置）。 |
| TO | 数据点/网络点 | 数据网络终端接口（如计算机、打印机接口）。 |
| TP | 语音点/电话点 | 语音通信终端接口（传统电话线路）。 |
| TV | 电视点 | 有线电视或视频信号终端接口。 |
TIA/EIA-568-A标准
| 缩写 | 全称/名称 | 描述/用途 |
|---|---|---|
| IDF | Intermediate Distribution Frame，中间配线架 | 楼层内的配线设备。IDF是分布于各楼层的配线架，通常位于楼层电信间（如弱电井或配线间），负责连接MDF与工作区子系统（如办公室内的信息插座） |
| MDF | Main Distribution Frame，主配线架 | 建筑群或园区内的主配线架，MDF是建筑电信室内的核心配线设施，通常位于建筑物的主电信机房（如进线间或设备间） |
综合布线网络结构

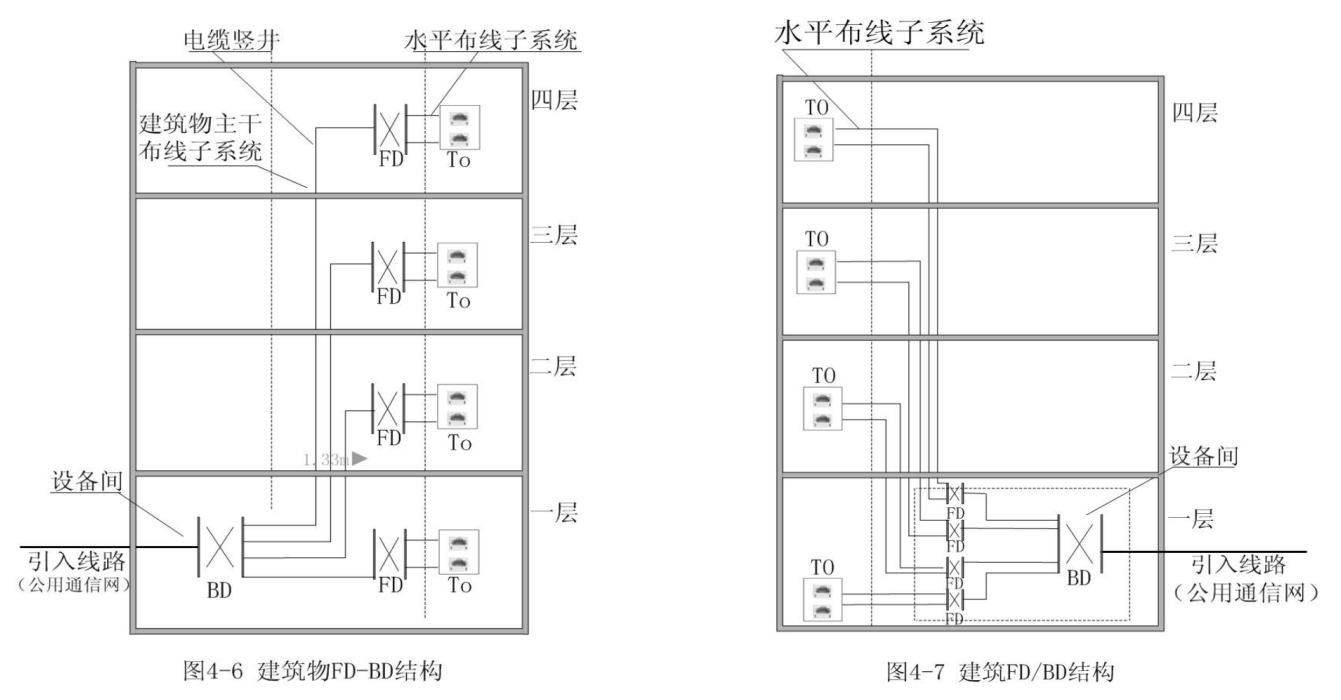

综合布线网络结构1

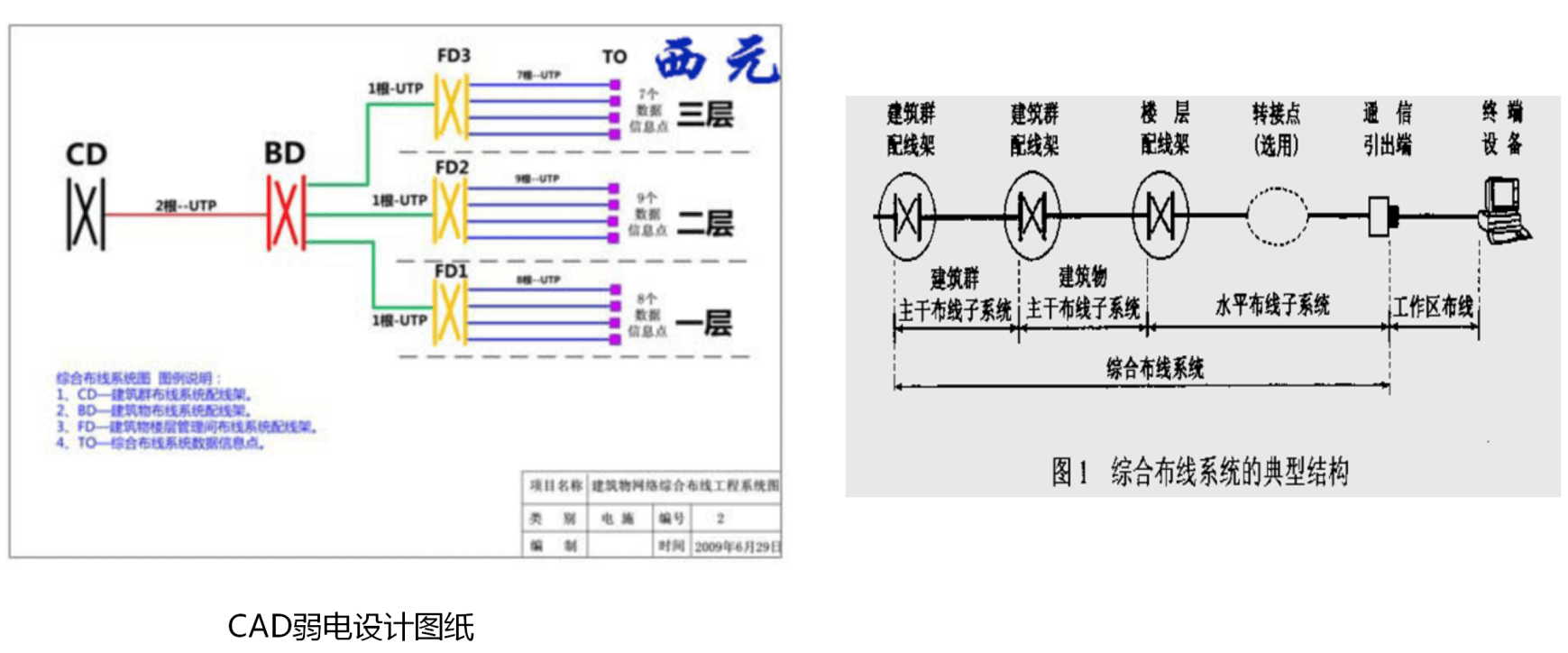

如下图为某个弱电设计图纸，里面用各种综合布线名词和术语标注
- FD1、FD2、FD3：楼层配线架
- BD：建筑物配线架
- CD：建筑群总配线架
综合布线网络结构2
左图中，FD楼层配线架位于各个楼层；右图中，FD楼层配线架没有放在各个楼层，而是位于建筑物配件间里面，也是可以的
常用综合布线拓扑图

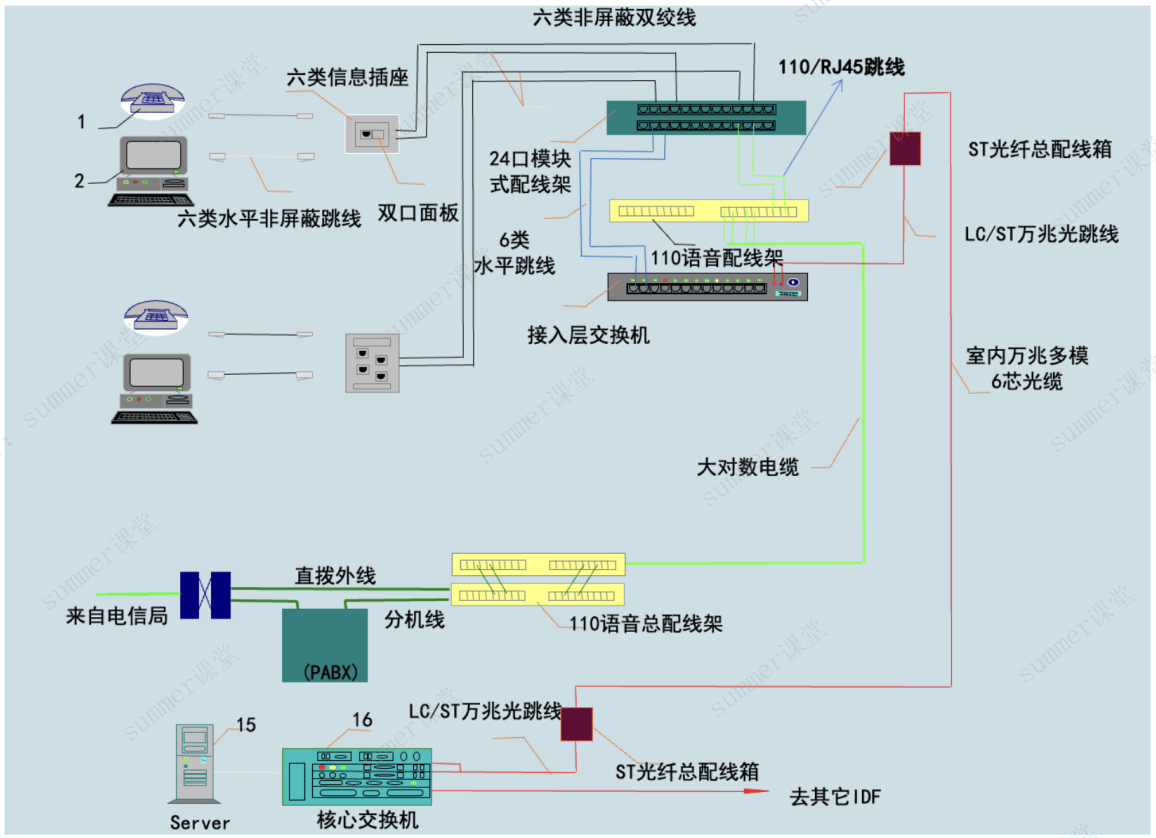

注意下图中
- 黄色的交换机是110语音配线架，用来连接电话系统
- 浅绿色线路为大对数电缆，跑的是电话语音；红色线路为光纤，跑的是数据
- PABX为语音交换机/程控交换机，连接电信局的语音网络(这是传统语音电话线路，IP电话线路连接和电脑一样)
网络拓扑图和综合布线图

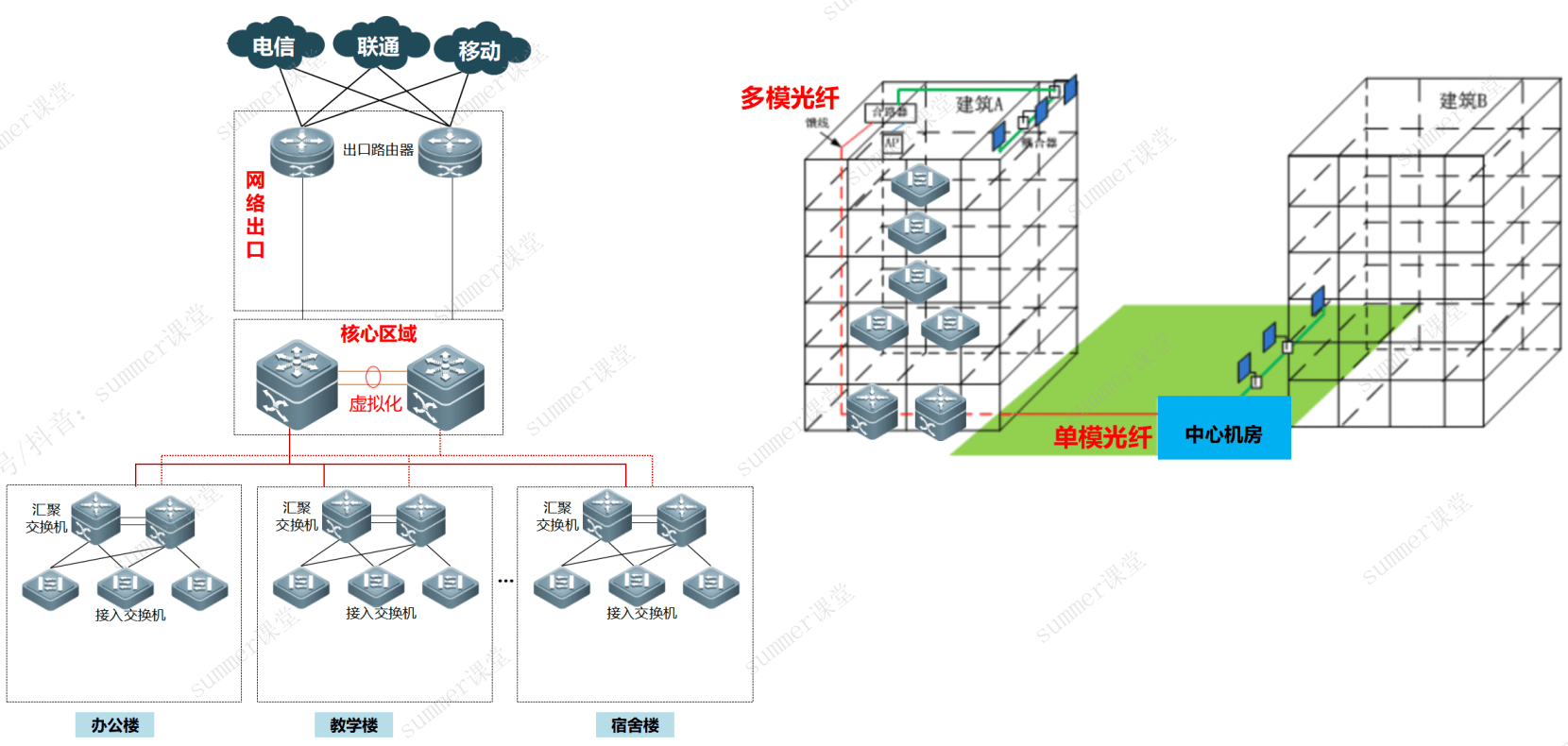

左图为综合布线的逻辑拓扑图
右图为综合布线的物理拓扑图，可以看清楚各个设备放在哪里：
- 接入交换机：每个楼层有接入交换机
- 汇聚交换机：楼栋有1~2台汇聚交换机(图中在一楼)，
- 核心交换机：中心机房有核心交换机
右图还可以看清设备连接的线路：
- 从信息插座到接入交换机，一般使用双绞线，总长度不超过100米
- 连接多个接入交换机到汇聚交换机，一般使用多模光纤(因为多模光纤传输距离比单模光纤短，一般不超过500米)
- 汇聚交换机到核心交换机可以使用多模/单模光纤，距离不超过500米就使用多模光纤，距离超过500米就使用单模光纤

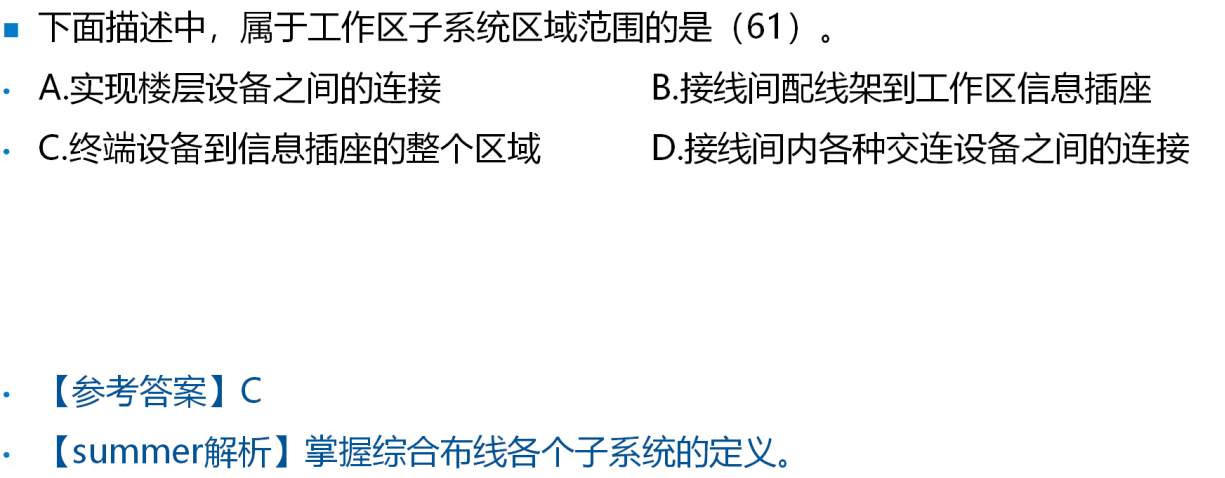

例题

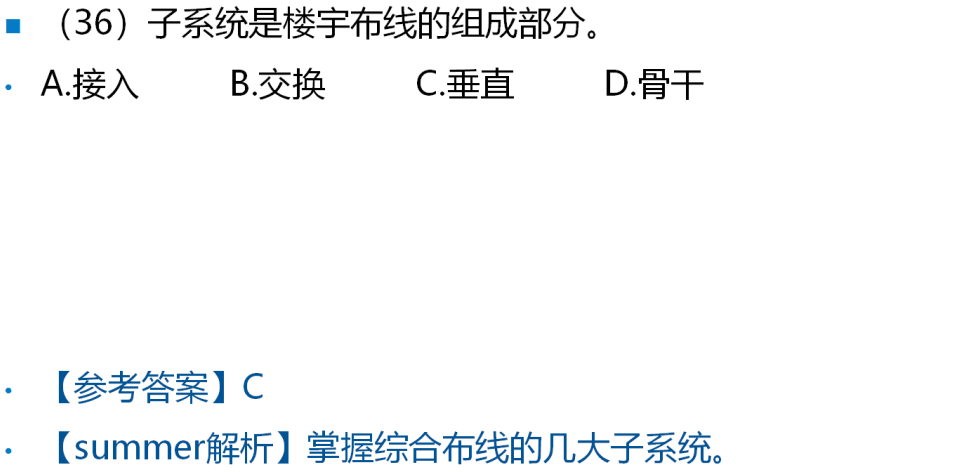

例题1
解析：其实B选项也有误，水平子系统连接的是用户信息插座到楼层配线架，实际上连接的是管理子系统和用户工作区，而不是干线子系统和用户工作区。A、C、D错误更离谱。

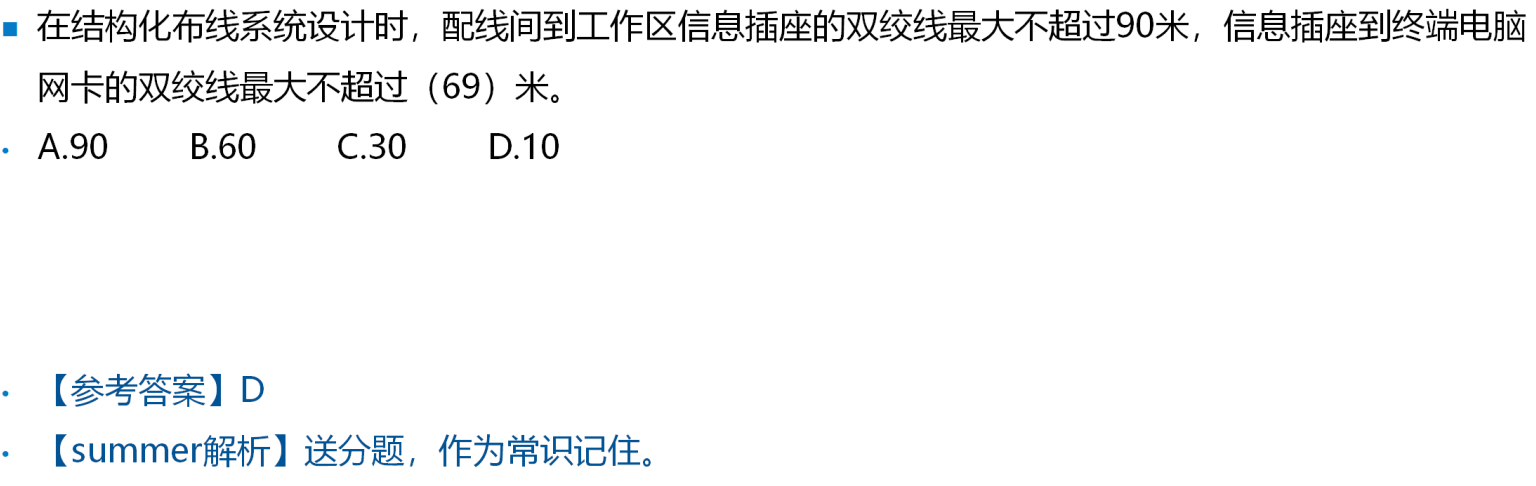

例题2
例题3
解析：
严格来说各楼层设备间子系统应该叫管理子系统。

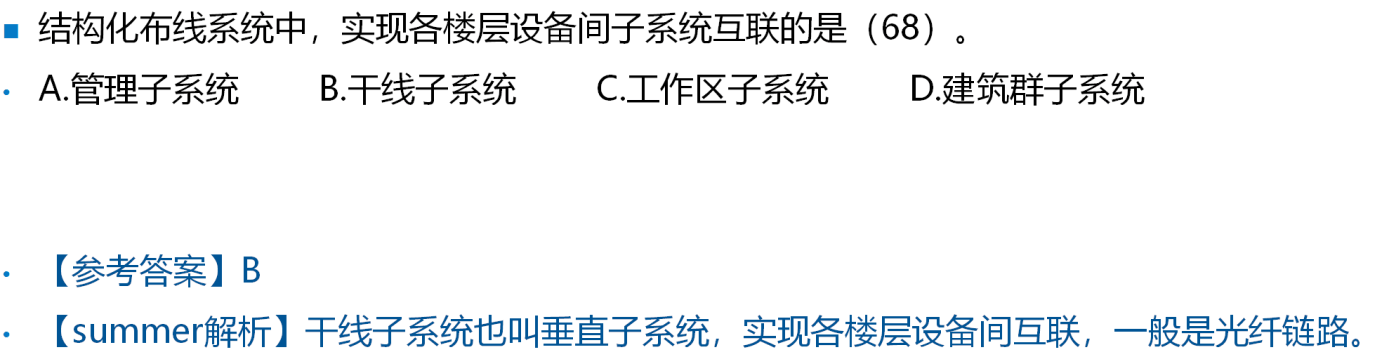

干线子系统也叫垂直子系统，实实现各楼层设备间互联，一般是光纤链路。

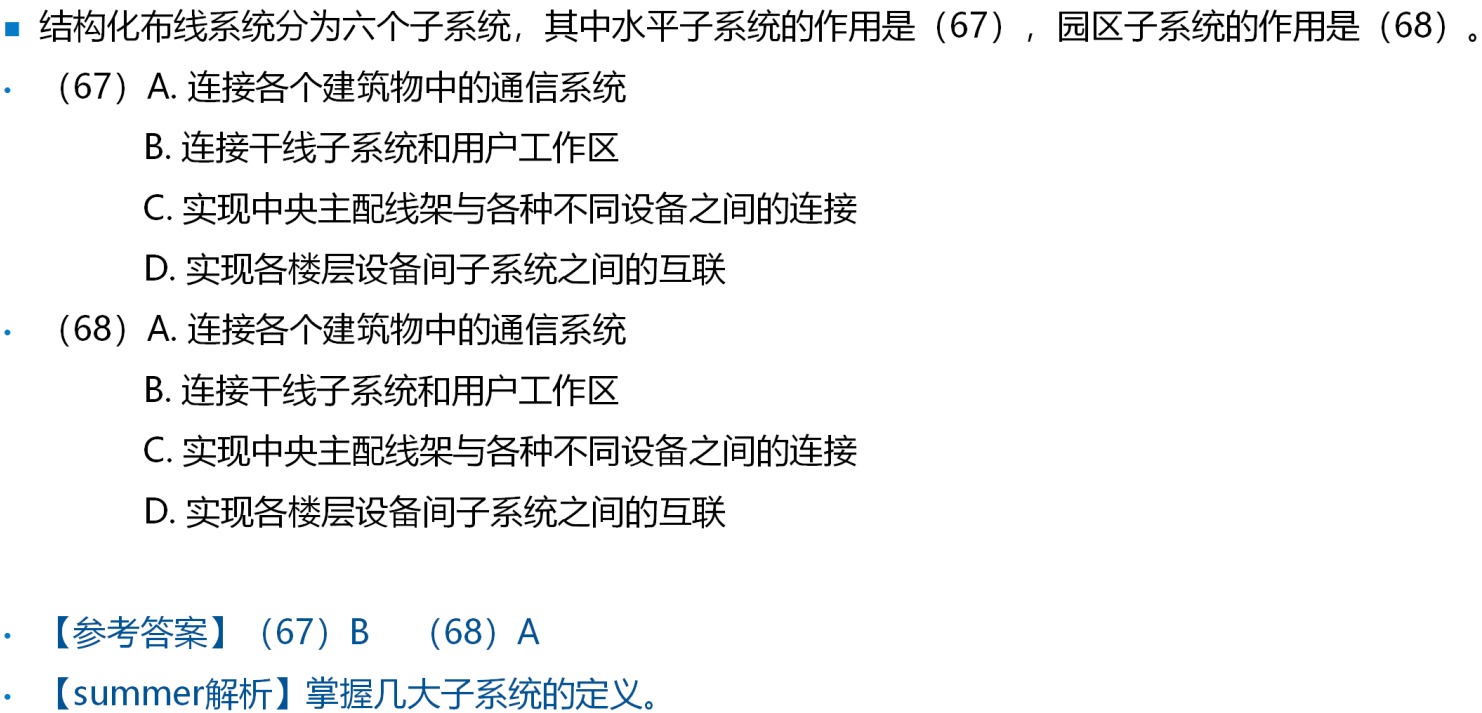

例题4
例题5
解析：

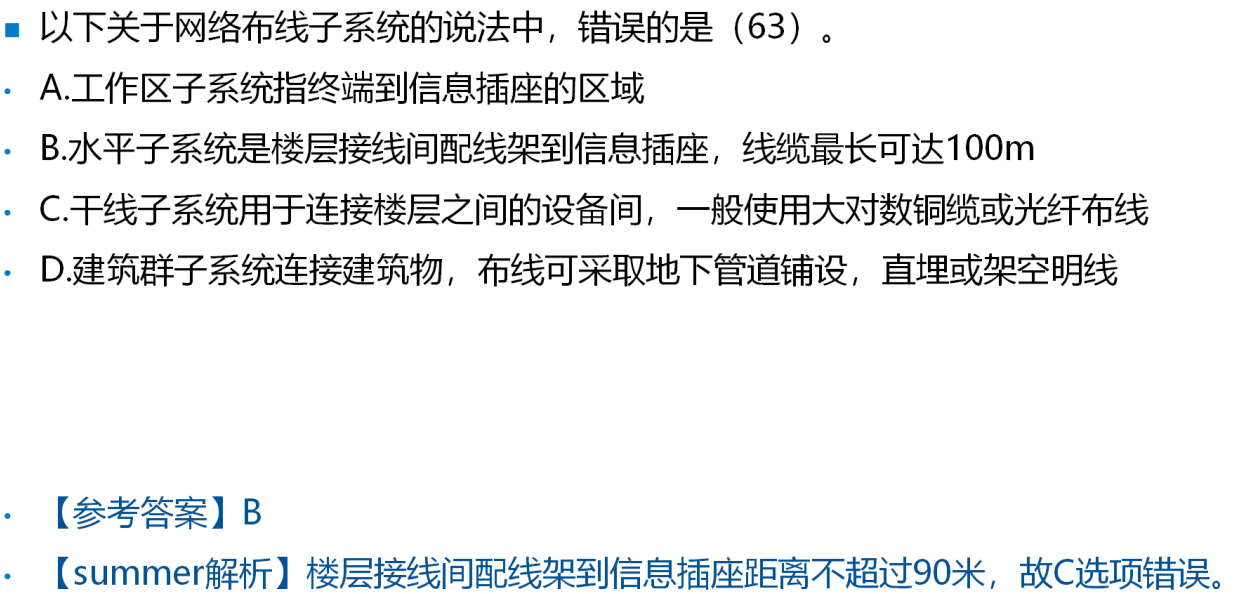

- B项正确：楼层接线间配线架到信息插座距离不超过90米
- C项正确：干线子系统用于连接楼层之间的设备间，一般使用大对数铜缆或光纤布线。电话系统就使用的是大对数双绞线或大对数铜缆，数据使用光纤

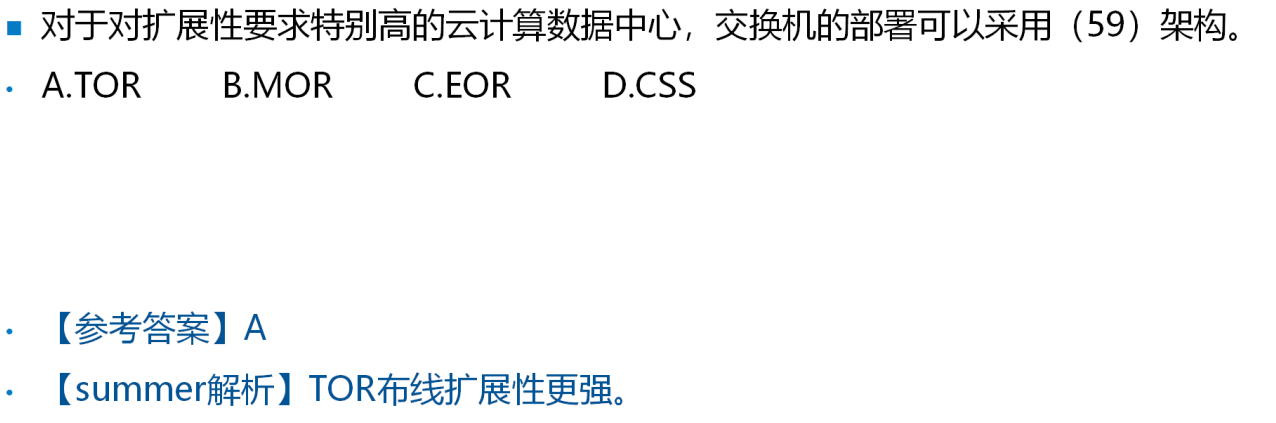

例题6
例题7
解析：使用最多的就是TOR架构，扩展性最强，下面是各个交换机部署架构介绍，CSS是华为的交换机堆叠技术
以下是 TOR、MOR、EOR 三种交换机部署架构的介绍（注：知识库中未明确提及 CSS，可能为术语混淆或超出当前资料范围，此处仅基于已有内容说明前三者）：
1. TOR（Top of Rack，机柜顶部部署）
定义与部署：
TOR 是将接入交换机部署在每个服务器机柜的顶部，服务器通过短跳线直接连接到本机柜内的交换机。
- 例如：每个机柜配置1-2台交换机，服务器与交换机之间的连接仅需几米线缆。
优势：
- 线缆管理简化：线缆长度短，减少布线复杂度和信号衰减。
- 故障隔离：单个机柜故障不影响其他机柜。
- 扩展灵活：新增机柜时只需部署本地交换机，无需改动全局布线。
适用场景：
适合需要独立管理、高密度服务器部署的数据中心，尤其是云计算和虚拟化环境。
2. MOR（Middle of Row，列中部署）
定义与部署：
MOR 将交换机部署在每排机柜的中间位置（如两排机柜之间的网络机柜），服务器通过水平电缆连接到中间的交换机。
- 例如：在POD（区域）的两排机柜中间部署网络机柜，缩短服务器到交换机的距离。
优势：
- 平衡线缆距离与集中管理：相比EOR，线缆长度减少，管理复杂度低于TOR。
- 维护便利：集中部署在列中间，便于技术人员操作。
适用场景：
适用于中等规模数据中心，需兼顾线缆管理效率和集中化部署需求。
3. EOR（End of Row，列末部署）
定义与部署：
EOR 是传统部署方式，将交换机集中安装在每排机柜末端的专用网络机柜（列头柜）中，服务器通过长距离水平电缆连接到末端交换机。
- 例如：一排服务器机柜共用一个列头柜，所有服务器通过永久链路接入交换机。
优势：
- 端口与能源效率：集中化部署减少交换机数量，降低能耗和硬件成本[[8]]。
- 统一管理：便于集中配置和监控整排机柜的网络流量[[6]]。
局限性：
- 线缆复杂度高：长距离电缆可能导致信号衰减，维护难度大。
- 扩展性受限：新增服务器需重新规划布线。
适用场景：
适合传统大型数据中心或对成本敏感、部署规模稳定的场景。
4. CSS（未在知识库中明确说明）
知识库中未提及 CSS 的具体定义，可能为以下情况之一：
- Cluster Switch System（集群交换系统）：如华为CSS技术，通过多台交换机虚拟化为单一逻辑设备，提升带宽和可靠性（需结合外部知识）。
- 术语混淆：可能与上述架构中的某部分重叠（如MOR的另一种表述）。
建议提供更多上下文以明确CSS的具体含义。
总结对比
架构 部署位置 线缆复杂度 管理灵活性 适用场景 TOR 机柜顶部 低（短距离） 高（独立管理） 高密度、需快速扩展的环境 MOR 列中间 中等 中等 中等规模、平衡效率与成本 EOR 列末端（列头柜） 高（长距离） 低（集中管理） 传统大型、部署稳定的环境
例题8

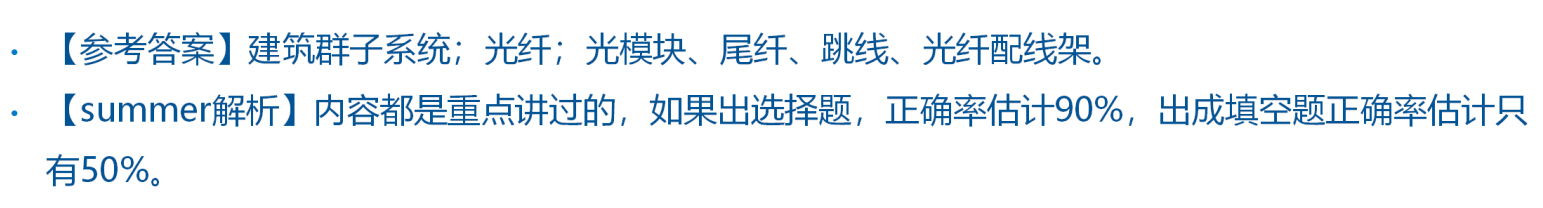

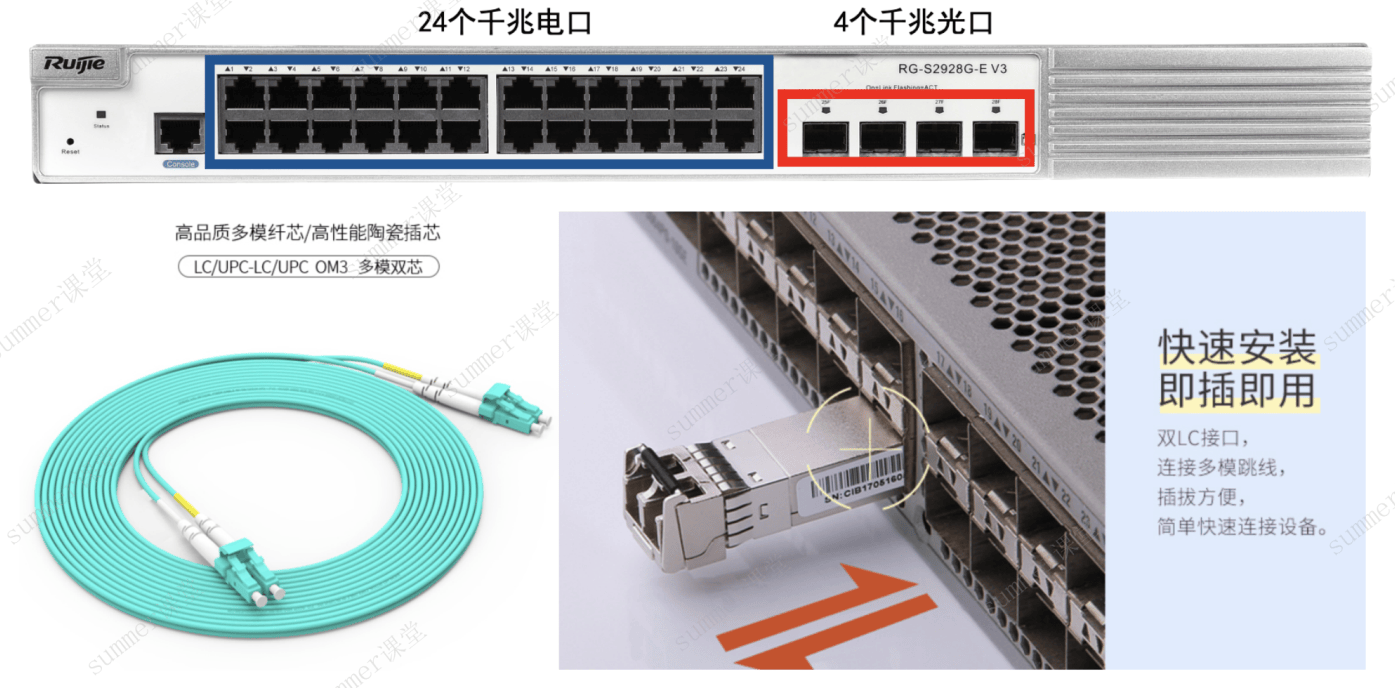

解析：光纤到交换机不能直接怼，要使用到光模块、尾纤、跳线、光纤配线架。
光接口与光模块

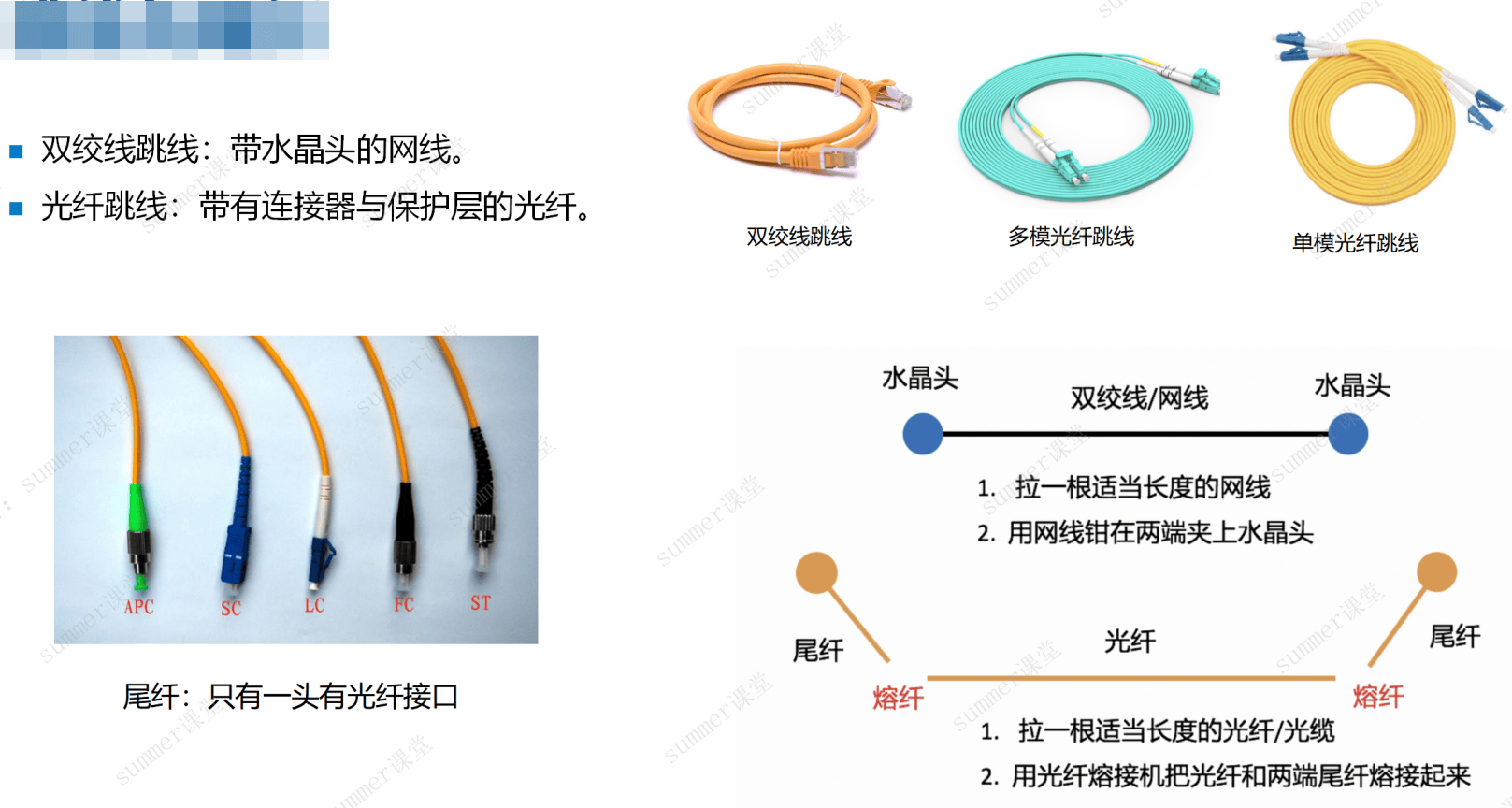

跳线与尾纤
例题9(2023年5月案例分析)

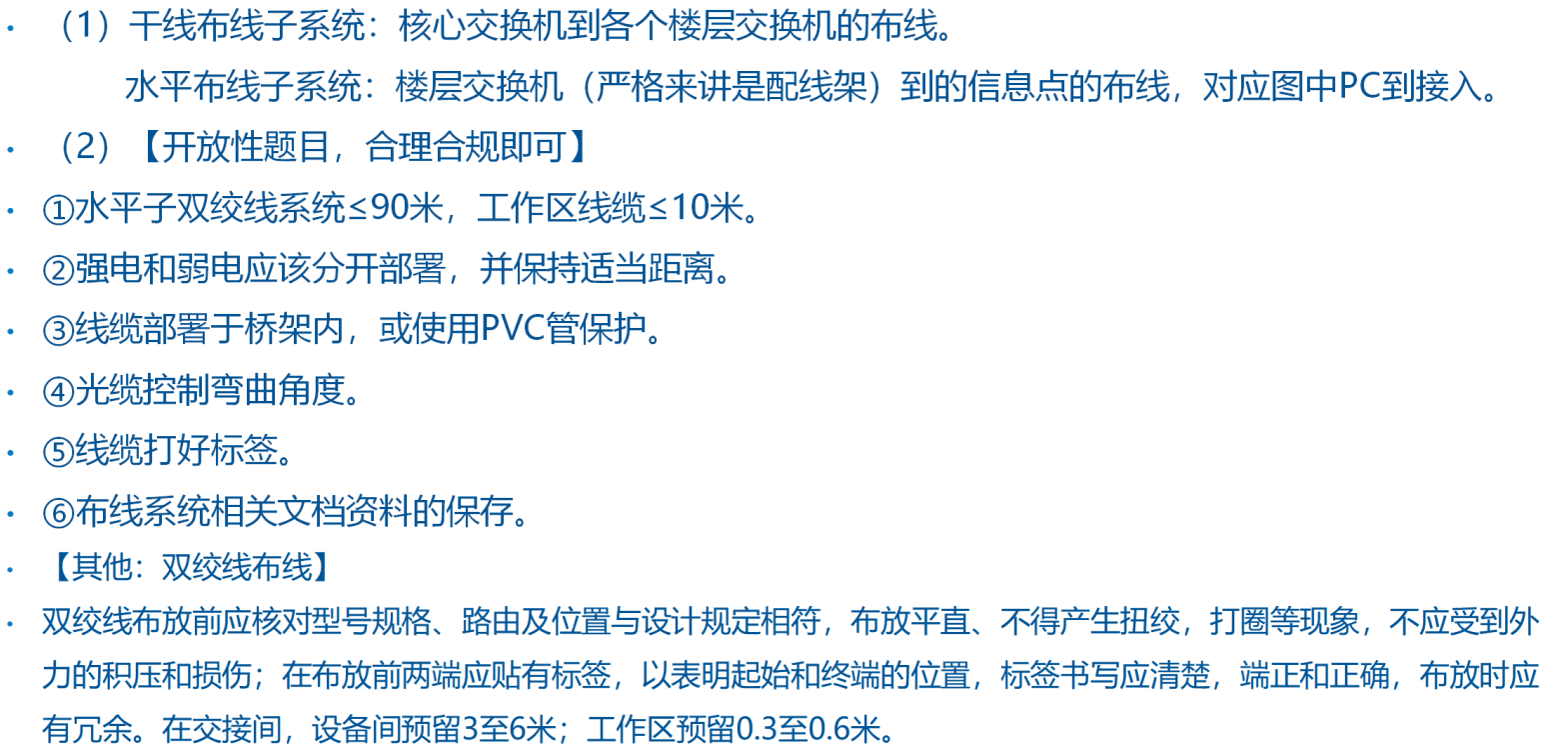

解析：

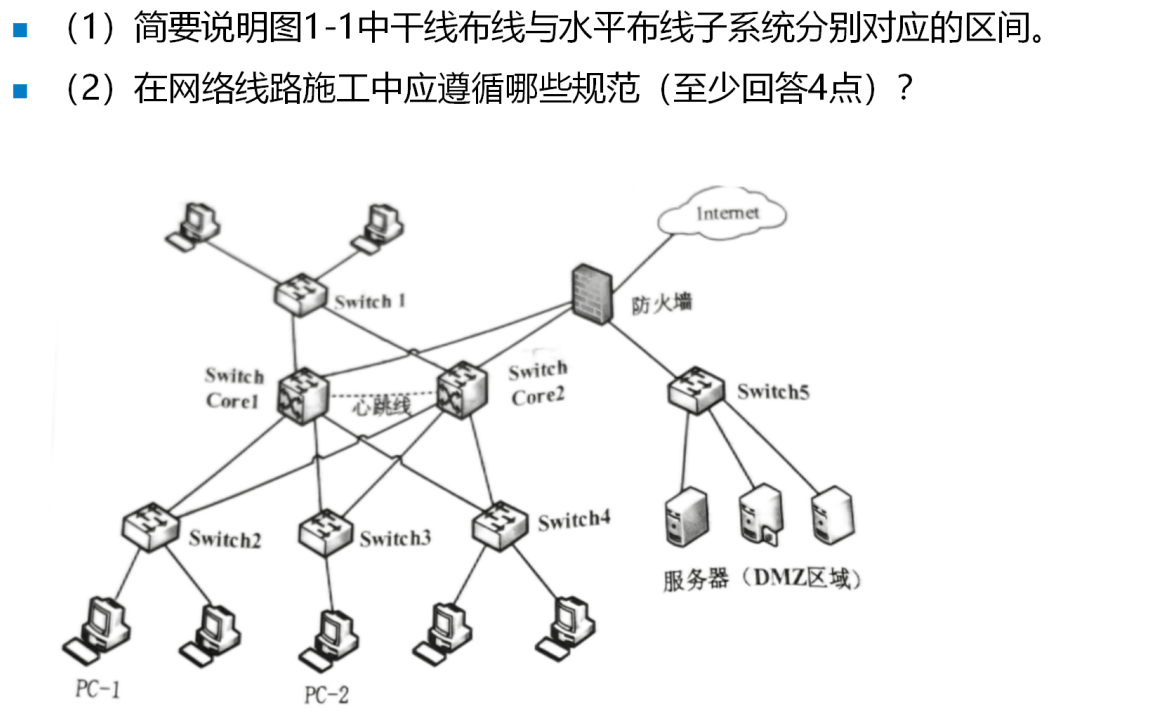

第(1)问：
干线布线子系统：核心交换机到各个楼层交换机的布线。
水平布线子系统：楼层交换机（严格来讲是配线架）到的信息点的布线，对应图中PC到接入。
第(2)问：【开放性题目，合理合规即可】
- 水平子双绞线系统≤90米，工作区线缆≤10米。
- 强电和弱电应该分开部署，并保持适当距离。
- 线缆部署于桥架内，或使用PVC管保护。
- 光缆控制弯曲角度。
- 线缆打好标签。
- 布线系统相关文档资料的保存。
【其他：双绞线布线】
- 双绞线布放前应核对型号规格、路由及位置与设计规定相符，布放平直、不得产生扭绞，打圈等现象，不应受到外力的积压和损伤；
- 在布放前两端应贴有标签，以表明起始和终端的位置，标签书写应清楚，端正和正确，布放时应
有冗余。 - 在交接间，设备间预留3至6米；工作区预留0.3至0.6米。
例题10(2024年11月案例分析)

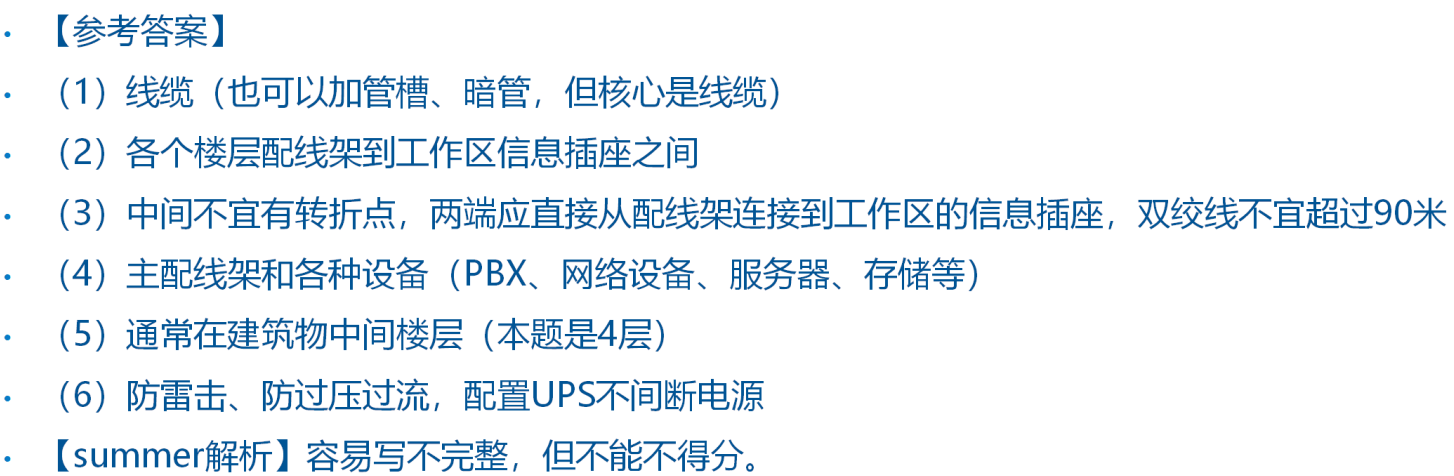

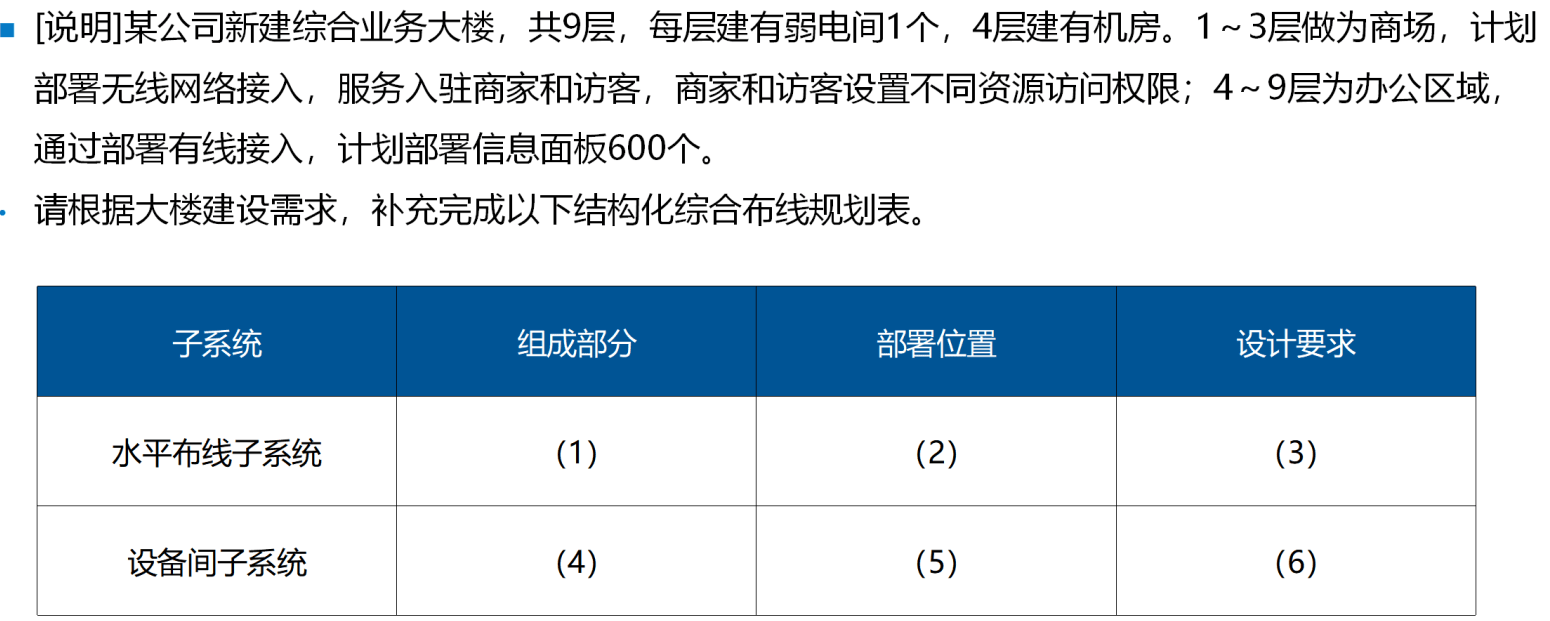

解析：理解性记忆，容易写不完整，但不能不得分，6分里面至少要拿到4~5分
- 线缆（也可以加管槽、暗管，但核心是线缆)
- 各个楼层配线架到工作区信息插座之间
- 中间不宜有转折点，两端应直接从配线架连接到工作区的信息插座，双绞线不宜超过90米
- 主配线架和各种设备（PBX、网络设备、服务器、存储等)
- 通常在建筑物中间楼层 (本题是4层)
- 防雷击、防过压过流，配置UPS不间断电源
