6-7 虚拟专用网
6-7-2 虚拟专用网IPSec
IPSec基础
IPSec（IP Security）是IETF定义的一组协议，用于增强IP网络的安全性(工作在网络层，实际上是为IPv4网络打了一个安全补丁，IPv6协议通过扩展头保证安全性，其扩展头中就有AH、ESP扩展头，即IPv6可以通过扩展头集成IPSec功能)
IPSec协议集提供如下安全服务：
- 数据完整性(Data Integrity)
- 认证 (Autentication)
- 保密性 (Confidentiality)
- 应用透明安全性(Application-transparentSecurity)
IPSec原理
IPSec功能分为三类：认证头（AH）、封装安全负荷（ESP）、Internet密钥交换协议（IKE）。
认证头（AH）：提供数据完整性和数据源认证，但不提供数据保密服务(即不支持数据加密)，实现算法有MD5、SHA。
封装安全负荷（ESP）：提供数据加密功能，加密算法有DES、3DES、AES等。
Internet密钥交换协议（IKE）：用于生成和分发在ESP和AH中使用的密钥，加密算法有非对称的DH算法等

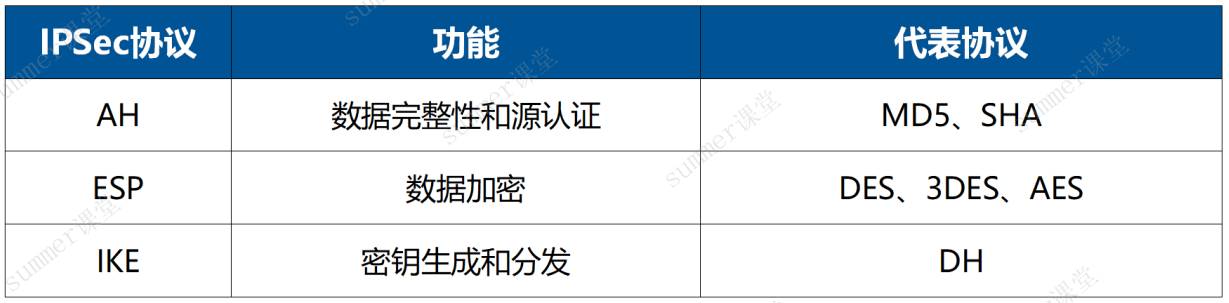

(记忆下面表格)

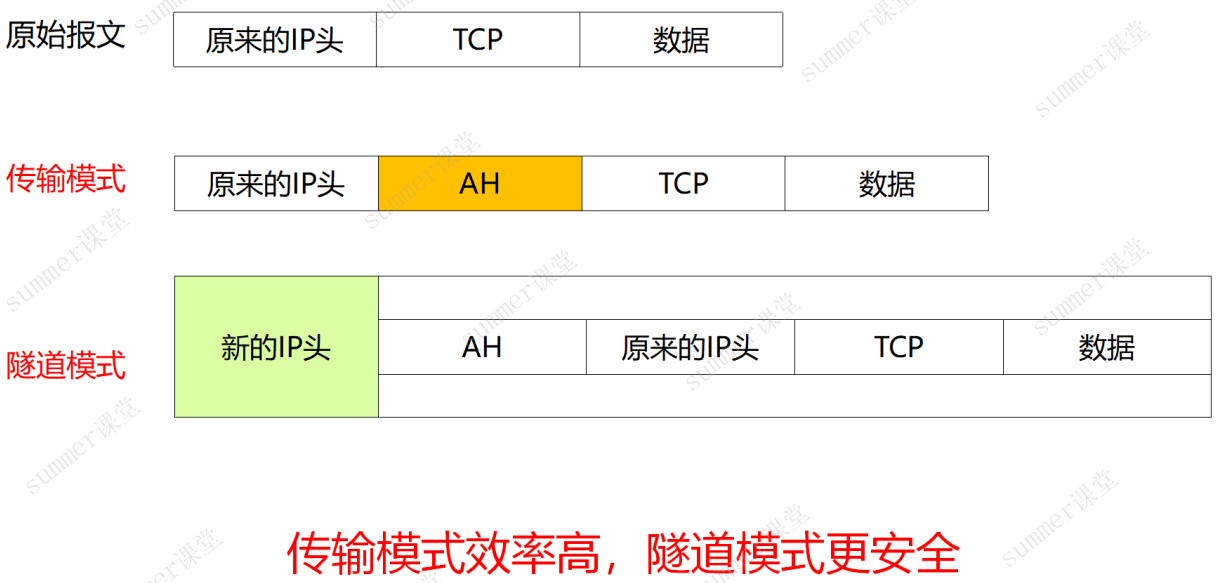

IPSec两种封装模式
传输模式：在原有IP报文中插入AH头部即可
隧道模式：需要重新封装认证头
传输模式开销小、效率高；隧道模式开销大、更安全
GRE虚拟专网
GRE（Generic Routing Encapsulation,通用路由封装）是网络层隧道协议，**GRE对组播等技术支持很好，但本身不加密，而IPSec可以实现加密，对组播支持不佳。**所以语音、视频、路由协议等组播业务中经常先用GRE封装，然后再使用IPSec进行加密，即GRE over IPSec。
GRE协议号为47。
IPSec IKE端口UDP 500和4500(NAT穿越时会用到4500)。
例题

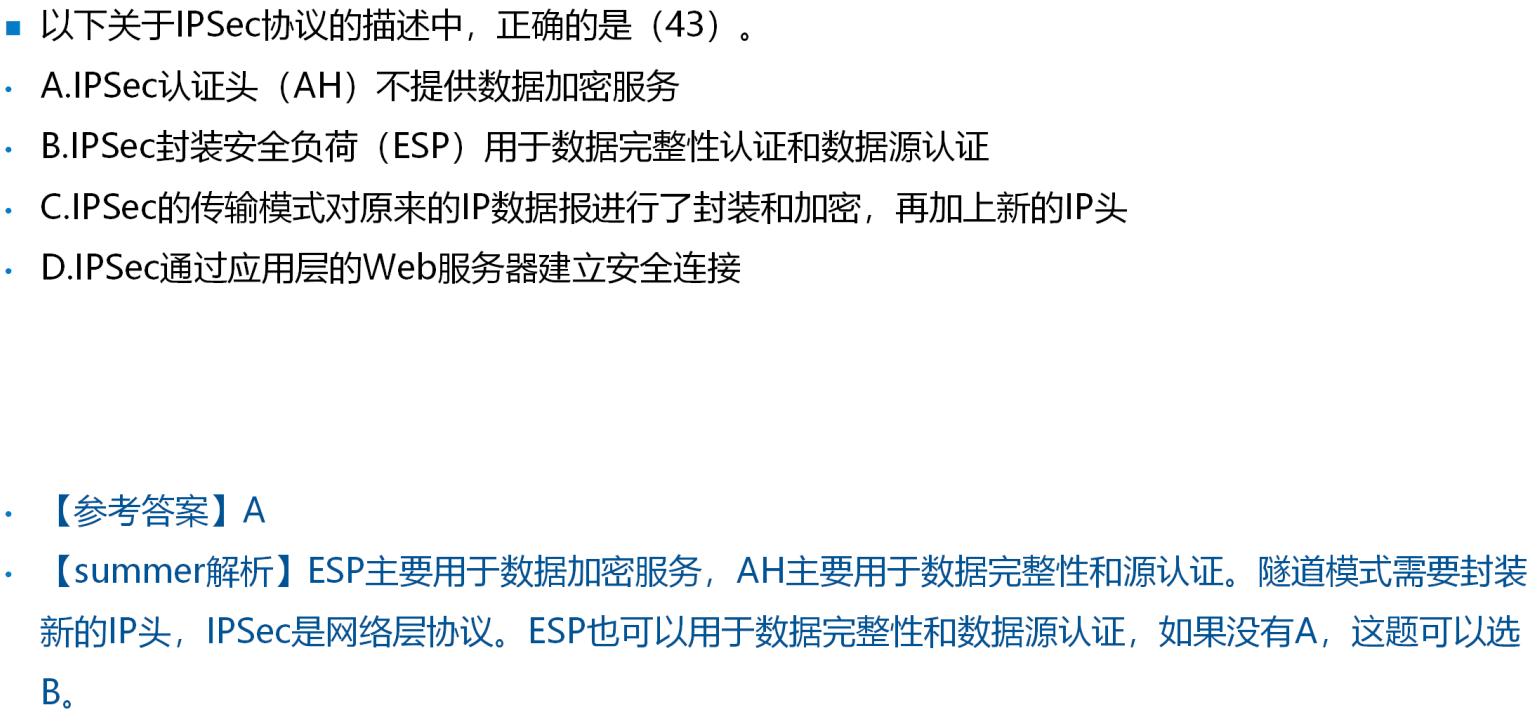

例题1
解析：
- B描述的是AH的功能
- C描述的是隧道模式
- D中IPSec是网络层的技术

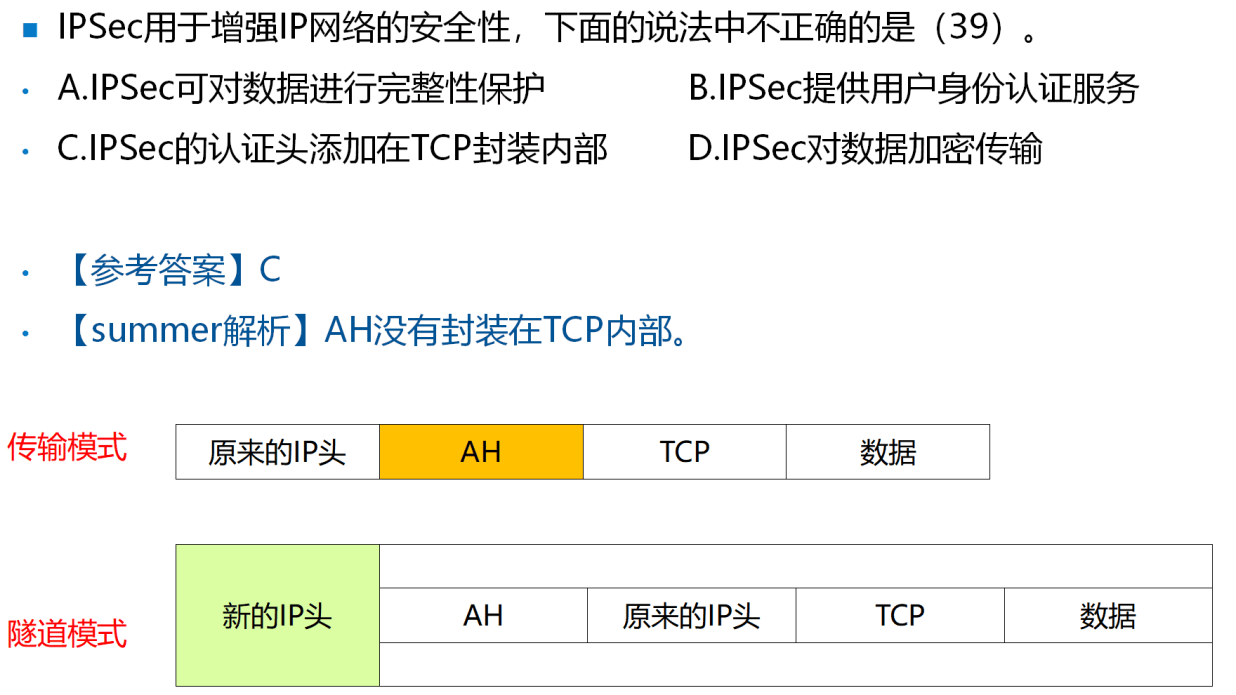

例题2
解析：AH没有封装在TCP内部。

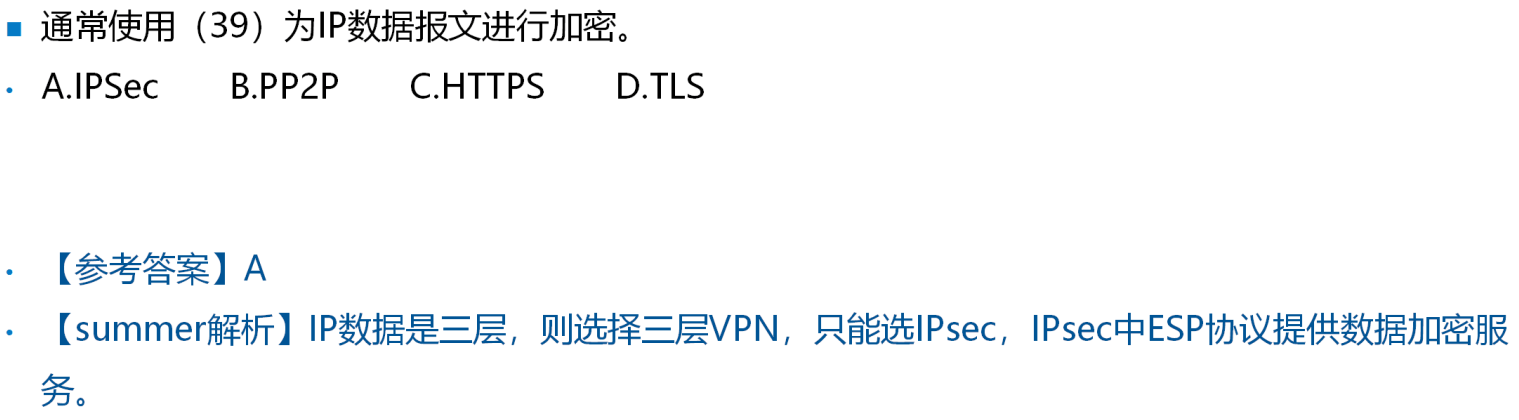

例题3
解析：IP数据是三层，则选择三层VPN，要支持加密则只能选IPsec，IPsec中ESP协议提供数据加密服务。

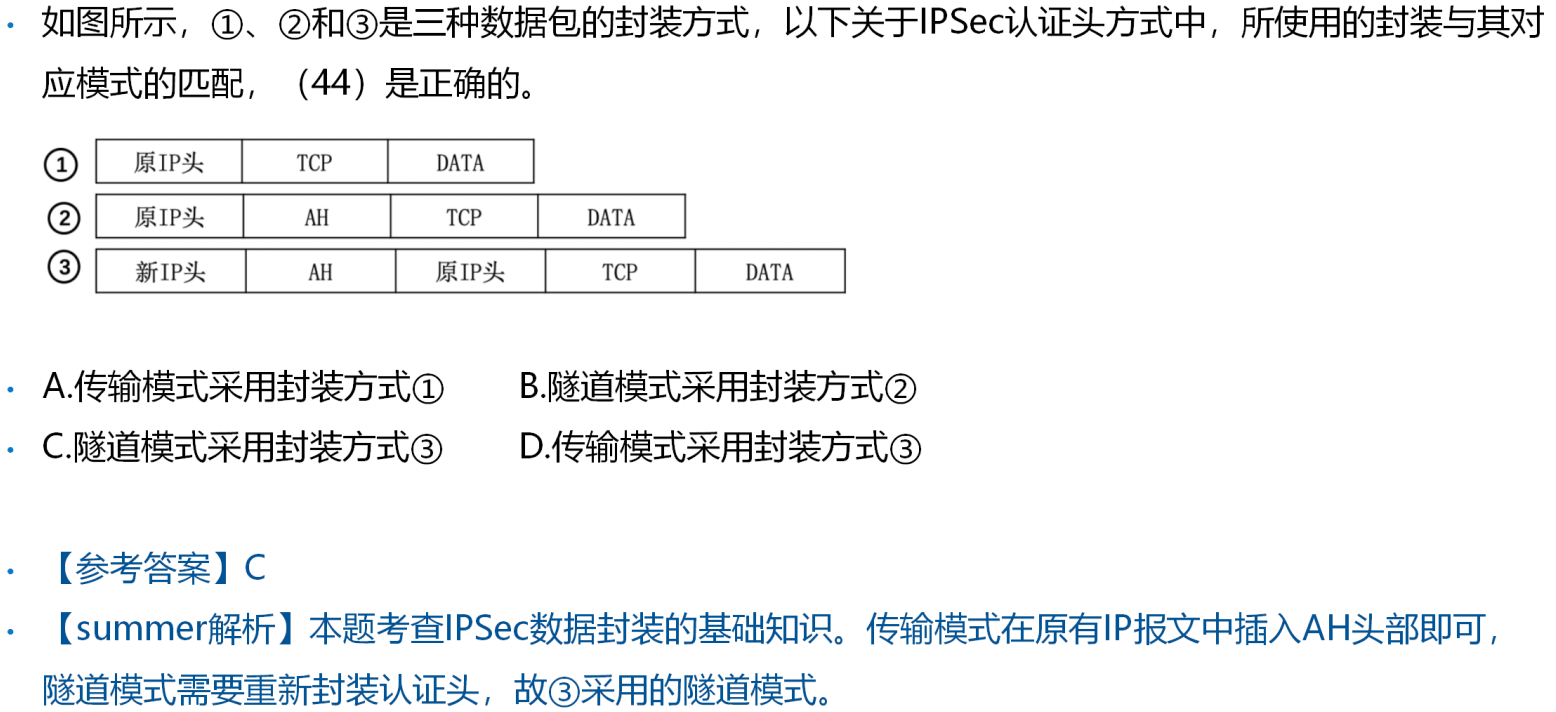

例题4
解析：本题考查IPSec数据封装的基础知识。
传输模式在原有IP报文中插入AH头部即可
隧道模式需要重新封装认证头，故③采用的隧道模式

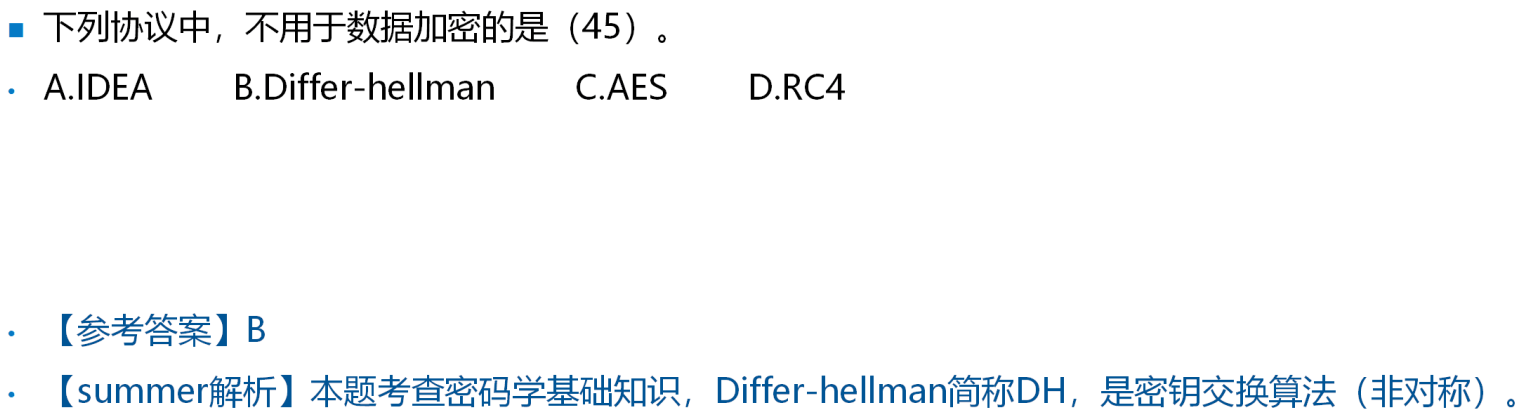

例题5
解析：Diffie-Hellman简称DH，是密钥交换算法去(非对称)

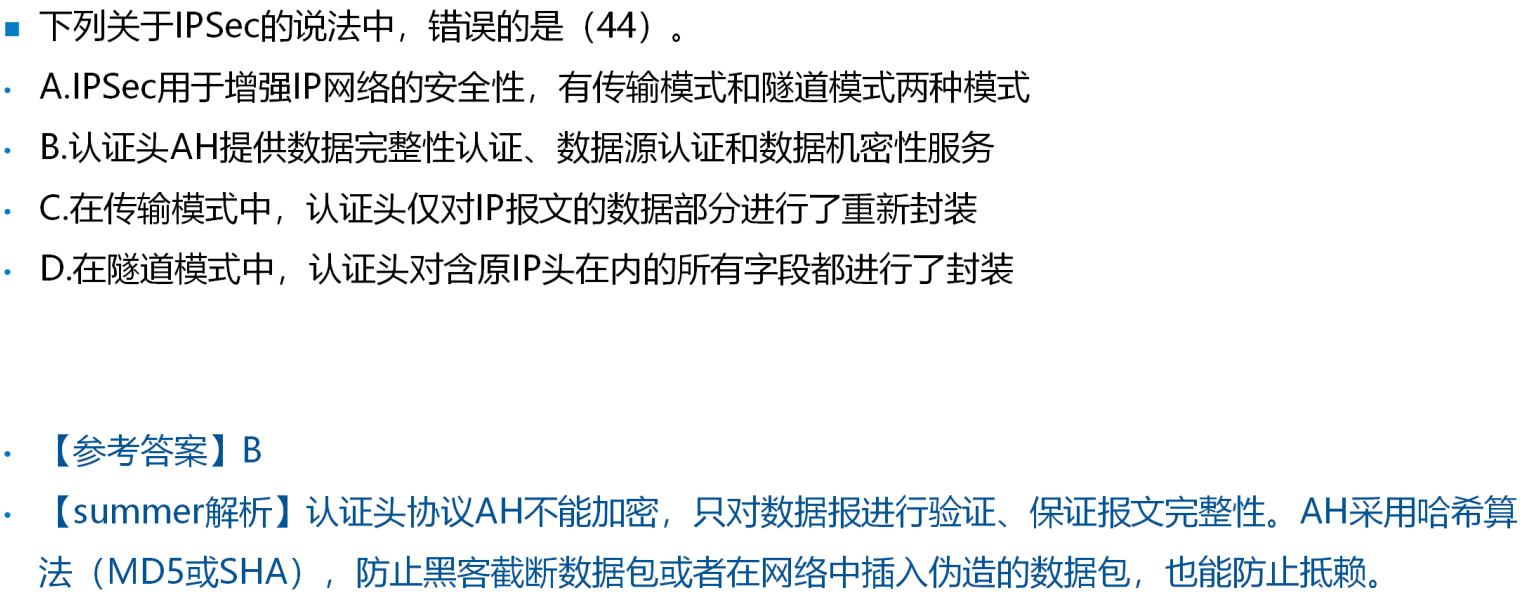

例题6
解析：认证头协议AH不能加密，只对数据报进行验证、保证报文完整性。AH采用哈希算法（MD5或SHA），防止黑客截断数据包或者在网络中插入伪造的数据包，也能防止抵赖。

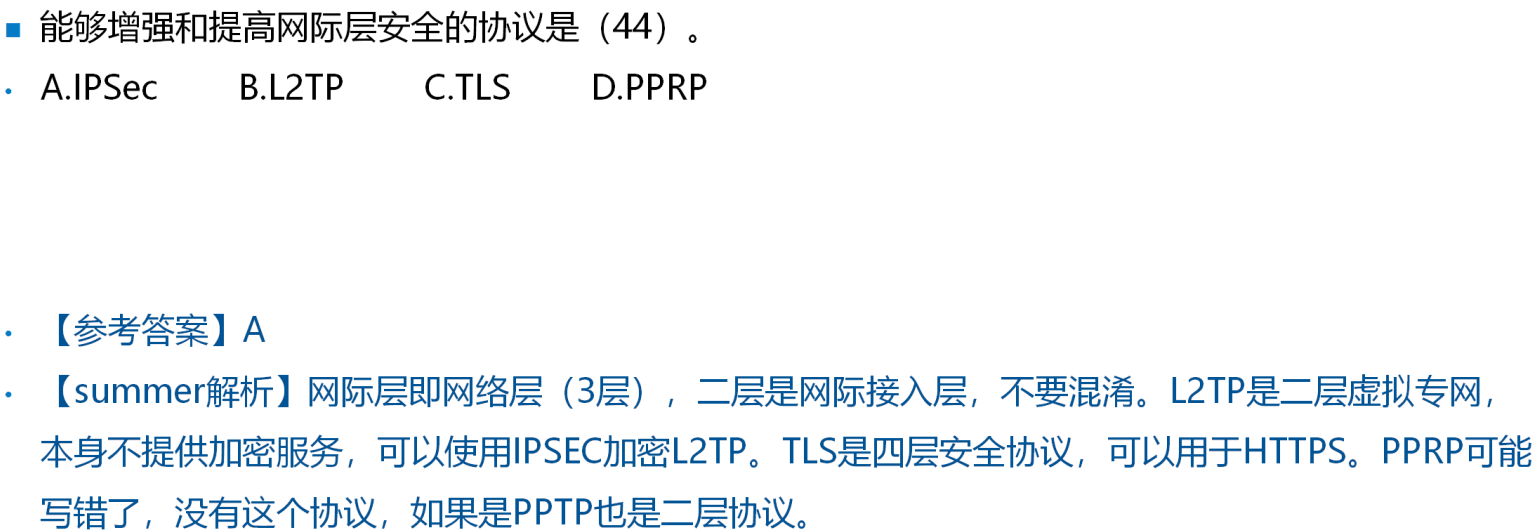

例题7
解析：网际层即网络层（3层），二层是网际接入层，不要混淆。L2TP是二层虚拟专网，本身不提供加密服务，可以使用IPSEC加密L2TP。TLS是四层安全协议，可以用于HTTPS。PPRP可能写错了，没有这个协议，如果是PPTP也是二层协议。
例题8
解析：AH只提供完整性校验，不提供数据机密性服务，数据机密性服务由ESP提供

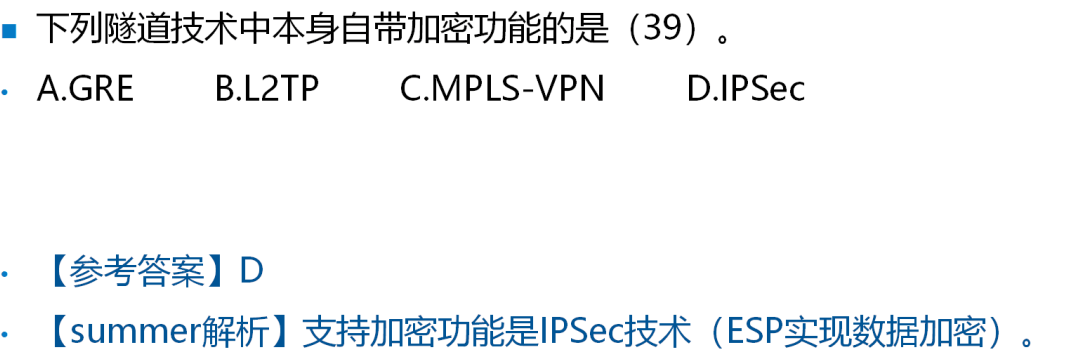

例题9
解析：
- 支持加密功能是IPSec技术(ESP实现数据加密）
- GRE支持组波但不支持加密，L2TP不支持加密(PPTP支持)

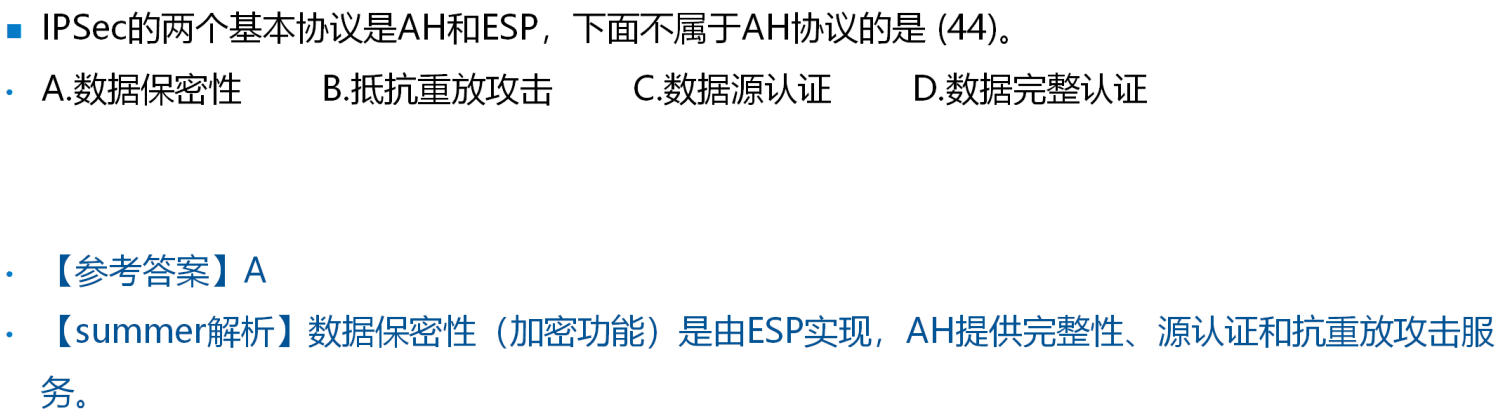

例题10
解析：数据保密性（加密功能）是由ESP实现，AH提供完整性、源认证和抗重放攻击服务。

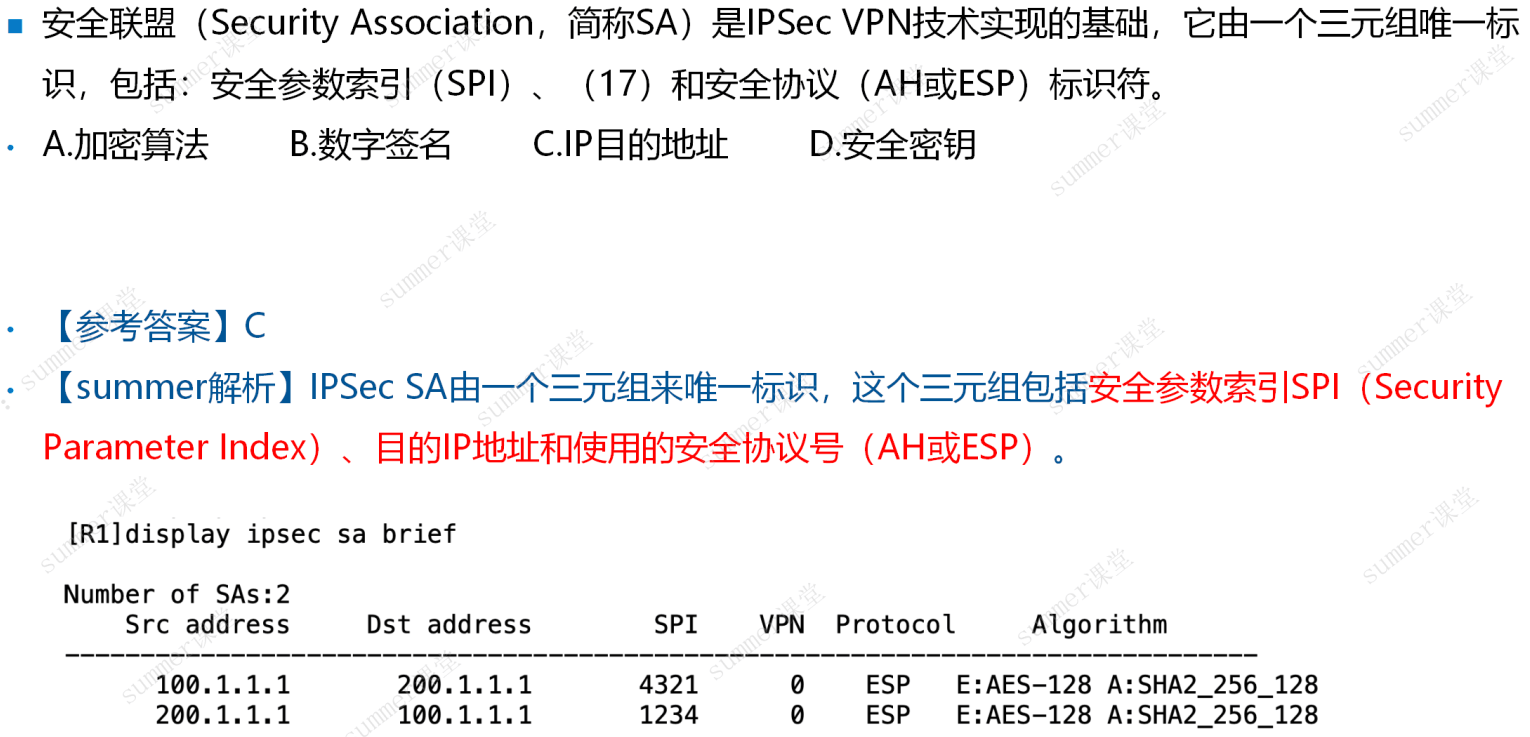

例题11
解析：IPSecSA由一个三元组来唯一标识，这个三元组包括安全参数索引 SPI（Security ParameterIndex）、目的IP地址和使用的安全协议号（AH或ESP）(记忆)。
