6-20 RIP环路与防环机制
RIP环路的产生
如上节所述内容，经过路由信息的交换，目前各个路由器的路由表已达到路由收敛状态

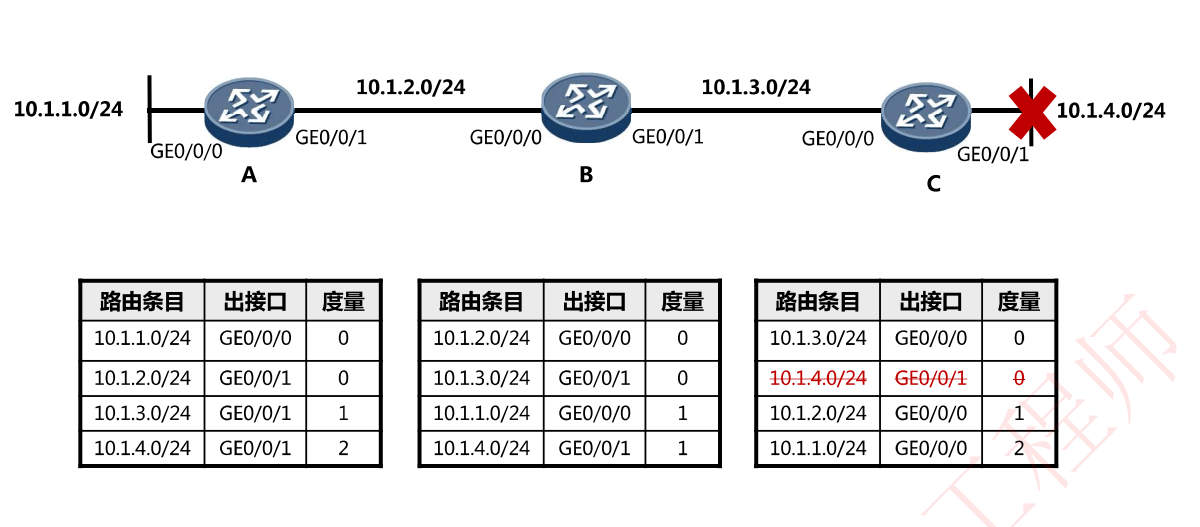

某一刻，路由器C的直连网络发生故障，10.1.4.0/24网段无法到达
这时直连路由器C已经更新了自己的路由表，将到达10.1.4.0/24网络的度量值设置为16（这是RIP定义的度量值的最大值，意为无法到达）；A、B暂未更新路由表

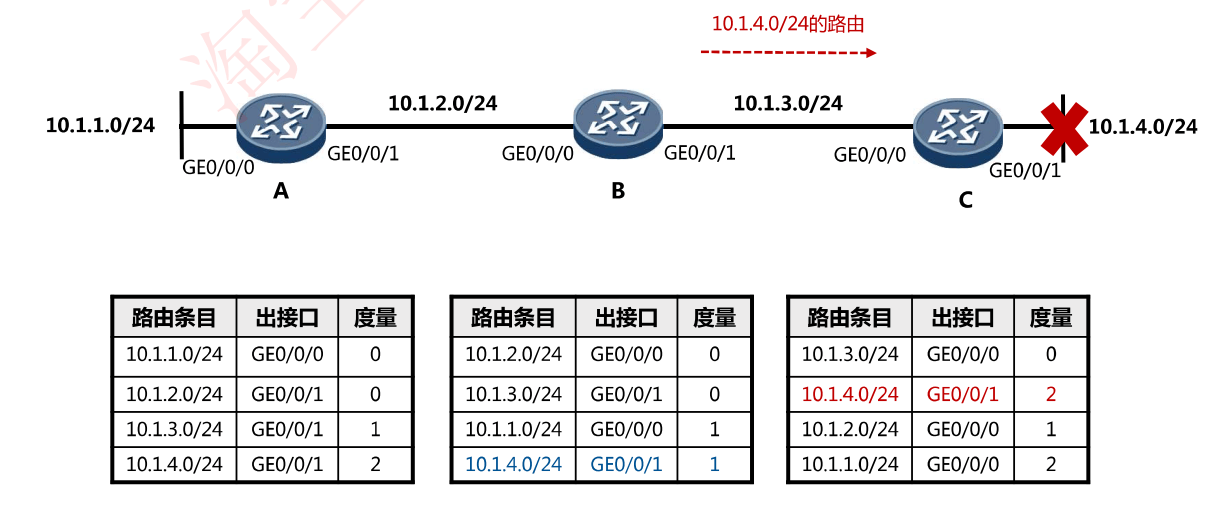

假设这时，B的路由更新广播请求先到达了C，C就需要按照B的路由表来更新自身路由表，C错误地将到达10.1.4.0/24网络的路由更新，度量值置为2，表示可以通过B到达10.1.4.0/24网络，但这本身是一条错误的路由信息（这时C的度量值为16的故障路由条目已经被新的更佳的路由条目掩盖掉了）

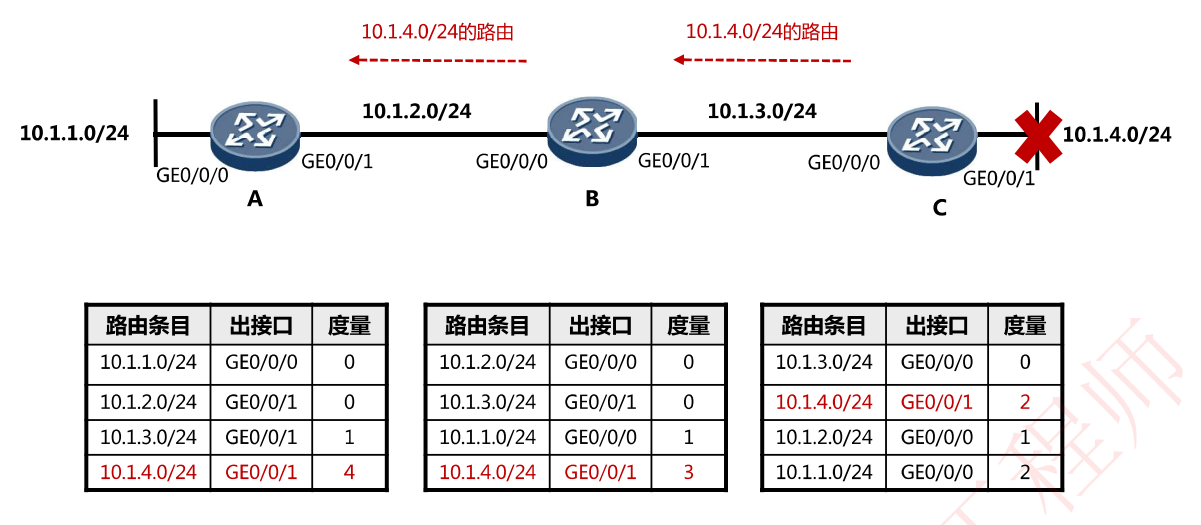

在C更新了B发来的路由表之后，C才开始广播自己的路由表，陆续地，这条错误的路由信息更新至其他路由器

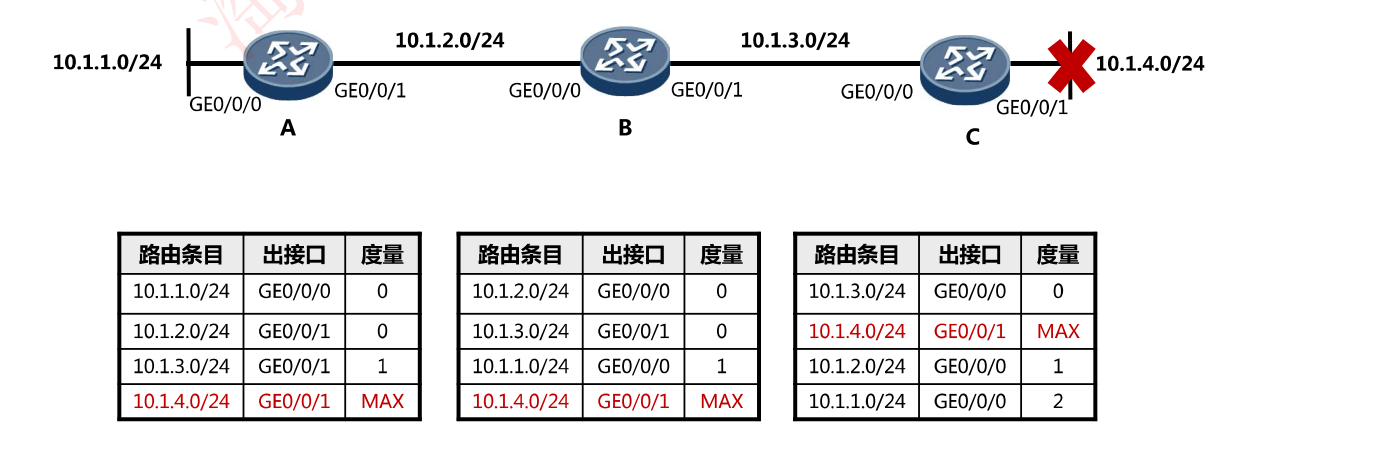

这时关于10.1.4.0/24的路由条目形成了环路，直到3台路由器的路由表的该条目都更新增加至最大值MAX
- RIP三个计时器
Hello 30s：路由器每30s向外发一次路由更新
Dead 180s：如果180s没收到更新，则将该路由标记为无效路由；
垃圾计时器 120s：上述标记为无效路由的同时，启动一个120s的垃圾计时器，再过120s没收到更新，删除该条路由
距离矢量路由协议的防环机制

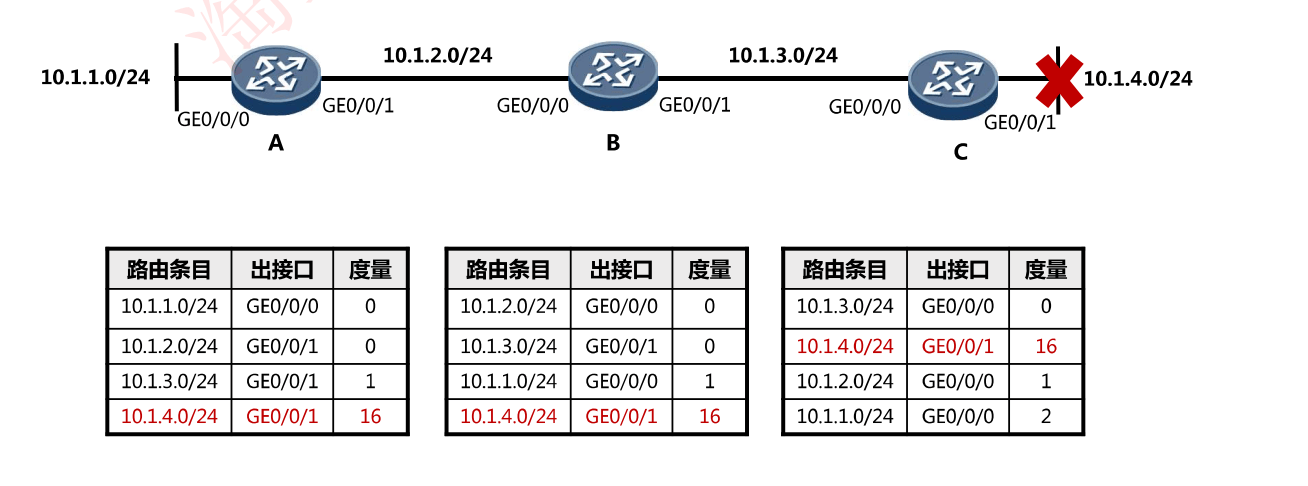

- 定义最大度量以防止计数至无穷大：定义最大跳数(最多经过15个路由器，16跳为不可达)，当环路中路由表的度量值都更新到16时，该条路由条目失效，环路解除

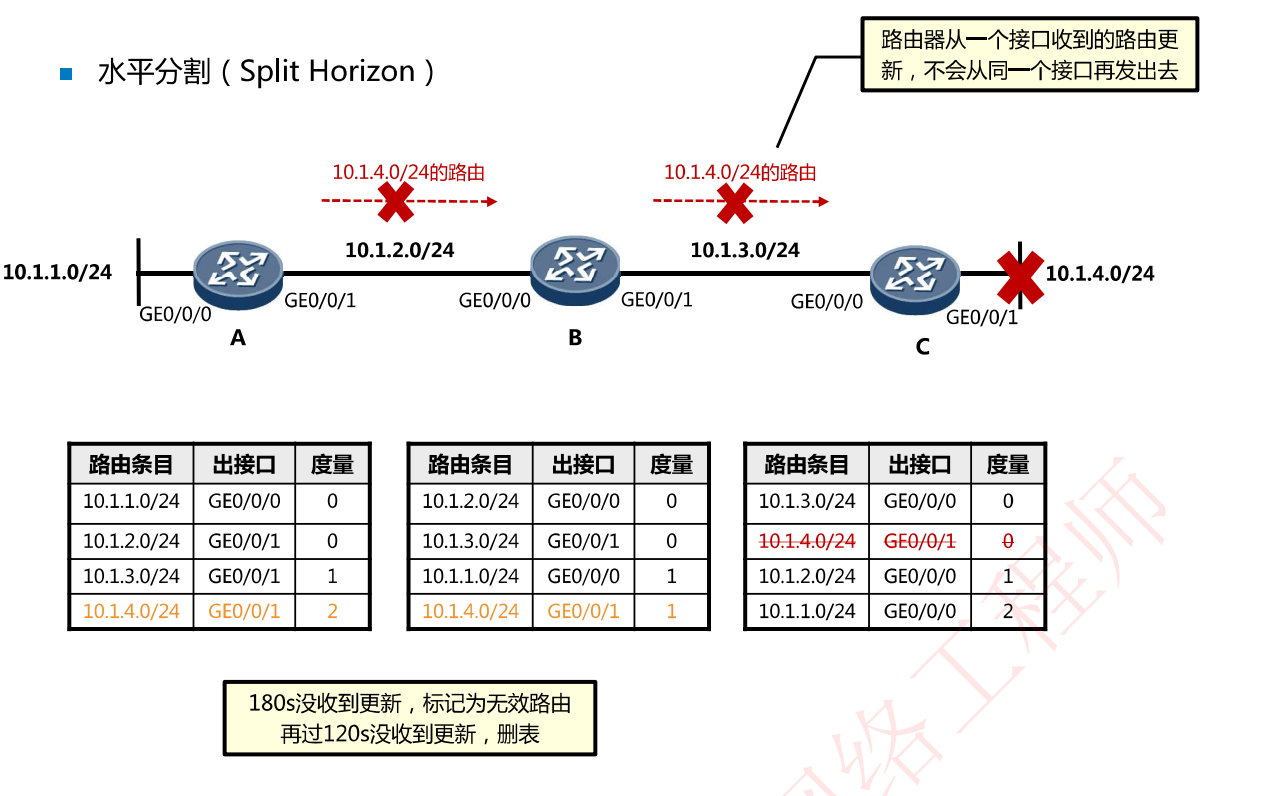

- 水平分割：路由器从一个接口收到的路由更新，不会从同一个接口再发出去，即从哪里学习到的不会从该接口发送回去，如上面例子中从C学习到的路由更新，不会再发回给C（笔者注：可以理解为同样的路由信息只会单向传递学习）

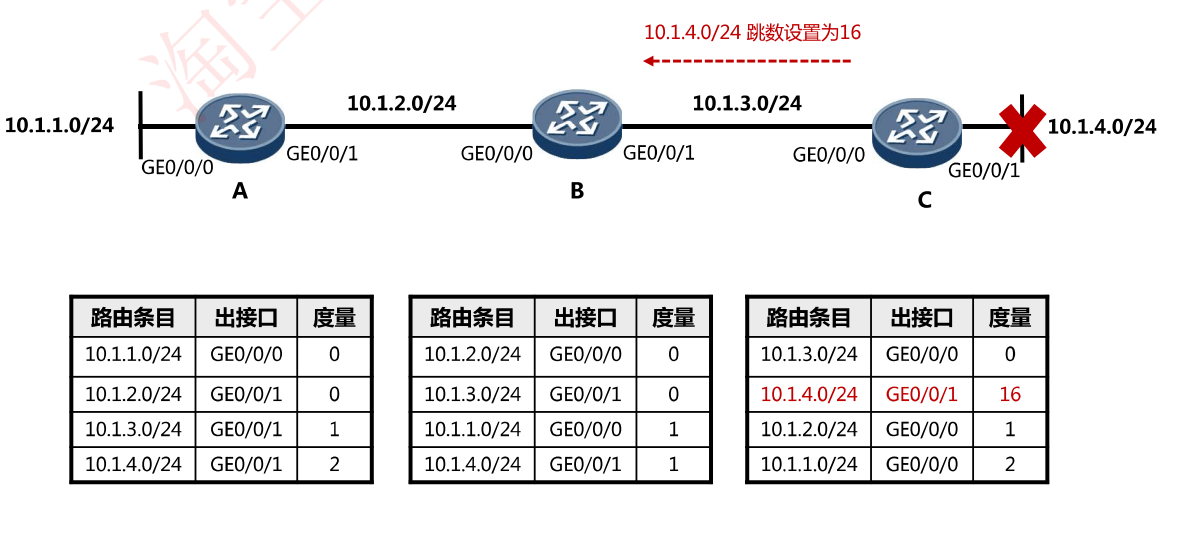

- 路由中毒：定义最大跳数，同时一旦出现故障，直连路由器立即将度量值更新为16，并且不必等待路由更新周期时间，立即广播发送路由更新

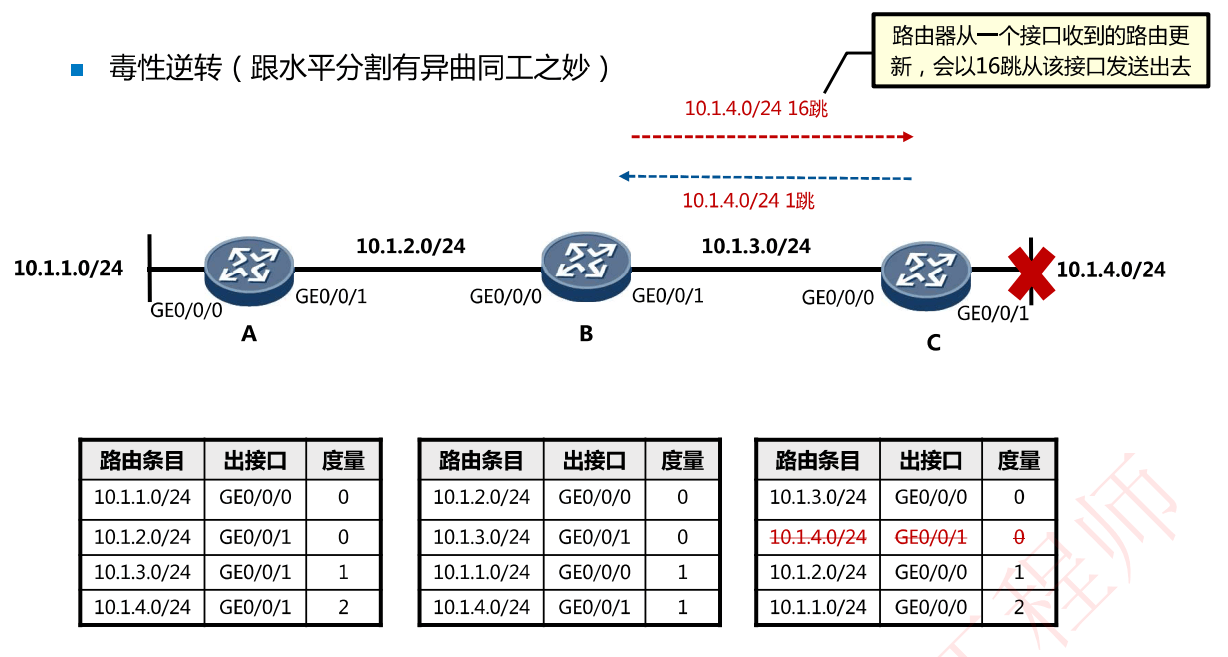

- 毒性逆转：(跟水平分割有异曲同工之妙)，当路由器从一个接口收到的路由更新，会以度量值16从该接收接口发送出去（笔者注：效果同水平分割一样）
抑制计时器：略
触发更新：略
RIP小结
- RIP(Routing Information Protocols，路由信息协议)
- 应用较早、使用较为普遍的内部网关协议（现在基本不用了）
- 适用于小型网络，是典型的距离矢量路由协议
- RIP基于UDP，端口520
- 华为设备上路由优先级为100
现在大多使用RIPv2，相比与RIPv1，v2具有以下改进：
v2使用组播更新，v1使用广播更新;
支持认证
支持VLSM、CIDR；V1只支持主类网络，不支持变长子网掩码和网络聚合
