6-12 ICMP协议

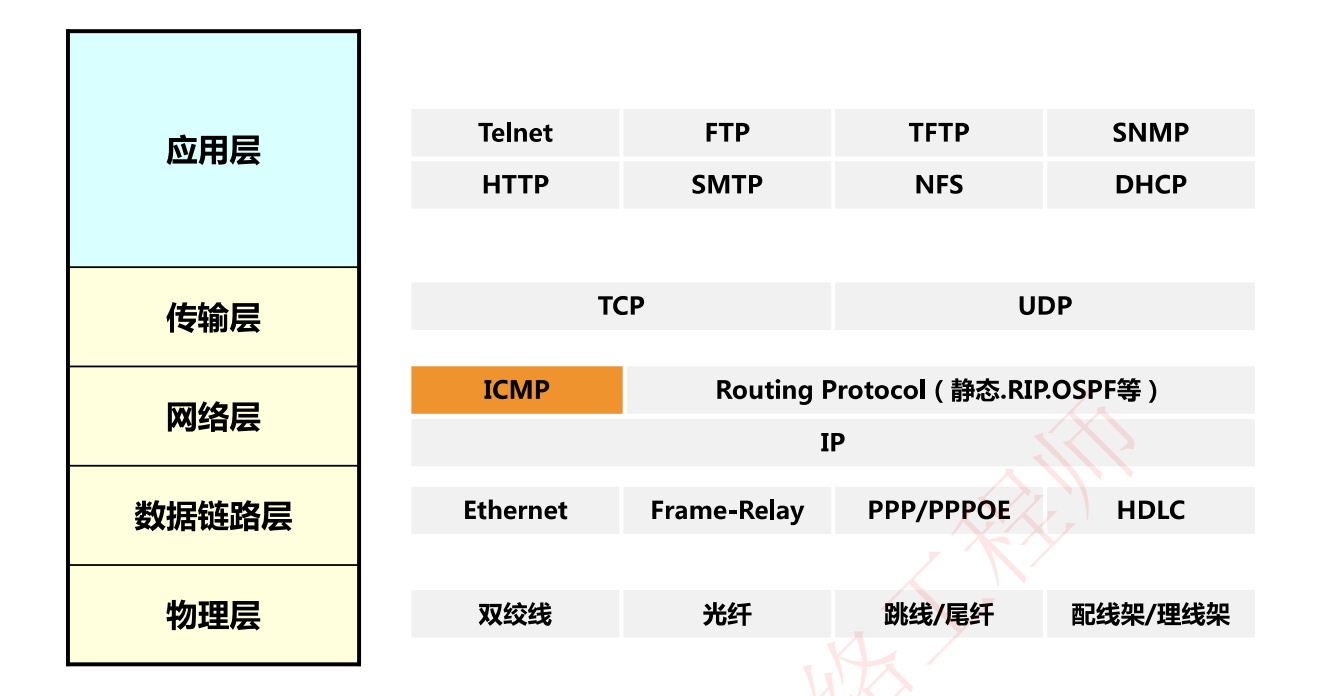

如下图所示，ICMP协议工作在网络层

ICMP简介

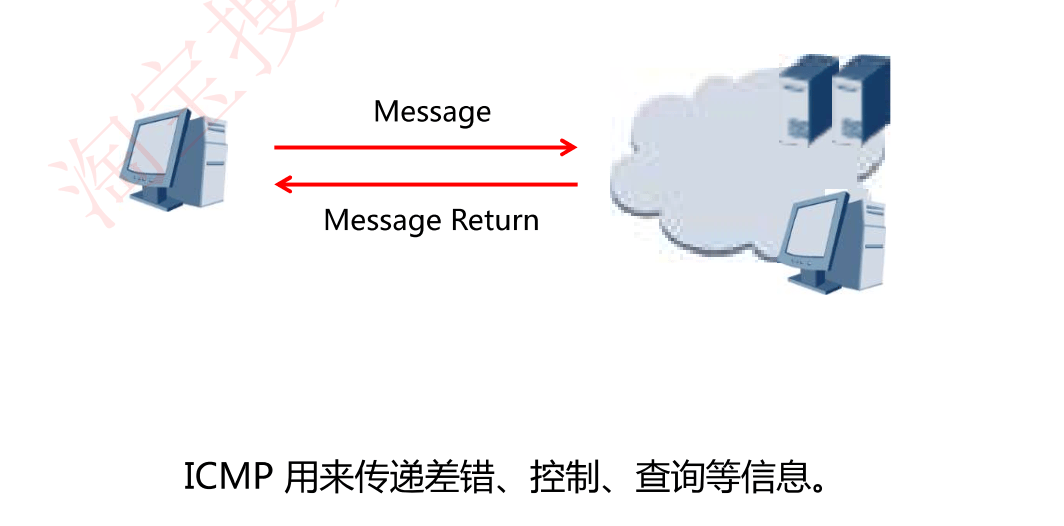

网际控制报文协议ICMP (Internet Control Message Protocol）是网络层的一个重要协议。ICMP协议用来在网络设备间传递各种差错和控制信息，并对于收集各种网络信息、诊断和排除各种网络故障等方面起着至关重要的作用。使用基于ICMP的应用时，需要对ICMP的工作原理非常熟悉。Ping命令使用的正是ICMP协议。

ICMP的功能

ICMP重定向

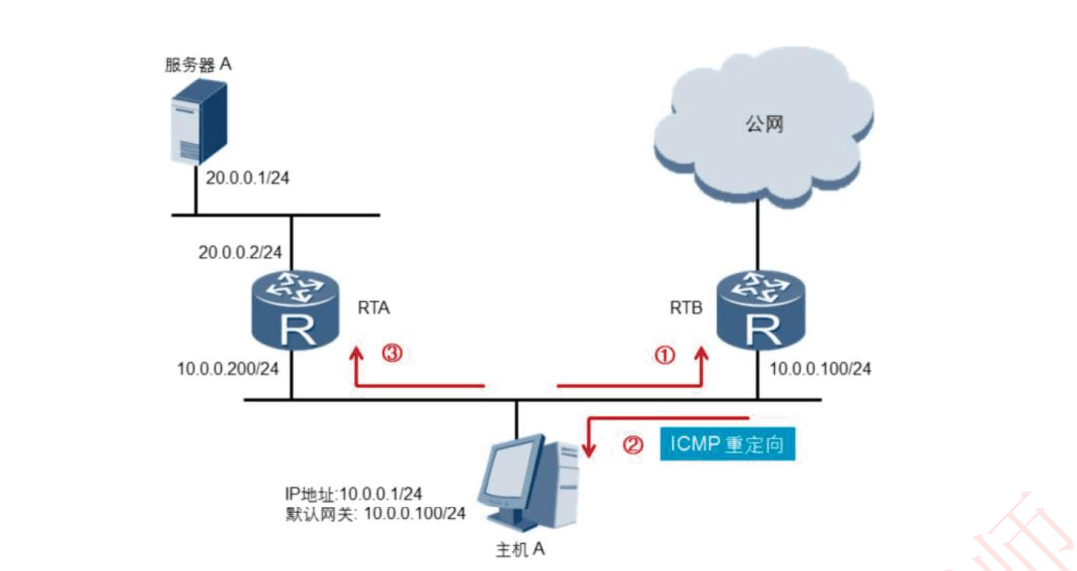

1.主机A希望发送报文到服务器A，于是根据配置的默认网关地址向网关RTB发送报文。

2.网关RTB收到报文后，检查报文信息，发现报文应该转发到与源主机在同一网段的另一个网关设备RTA，因为此转发路径是更优的路径。

3.RTB会向主机发送一个ICMP的重定向消息Redirect消息，通知主机直接向另一个网关RTA发送该报文。

4.主机收到Redirect消息后，会向RTA发送报文，然后RTA会将该报文再转发给服务器A。

ICMP差错检测

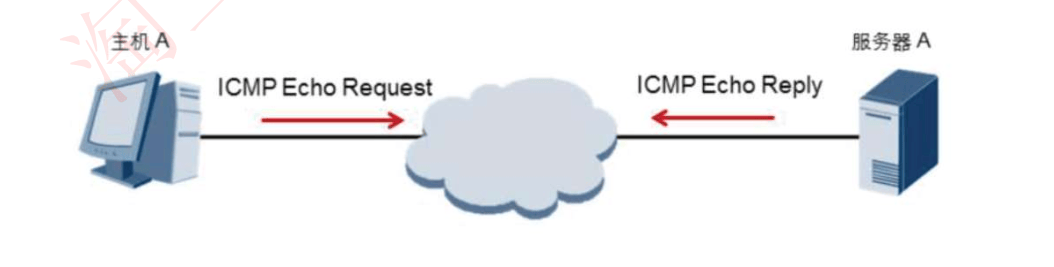

ICMP Echo消息常用于诊断源和目的地之间的网络连通性，同时还可以提供其他信息，如报文往返时间等。

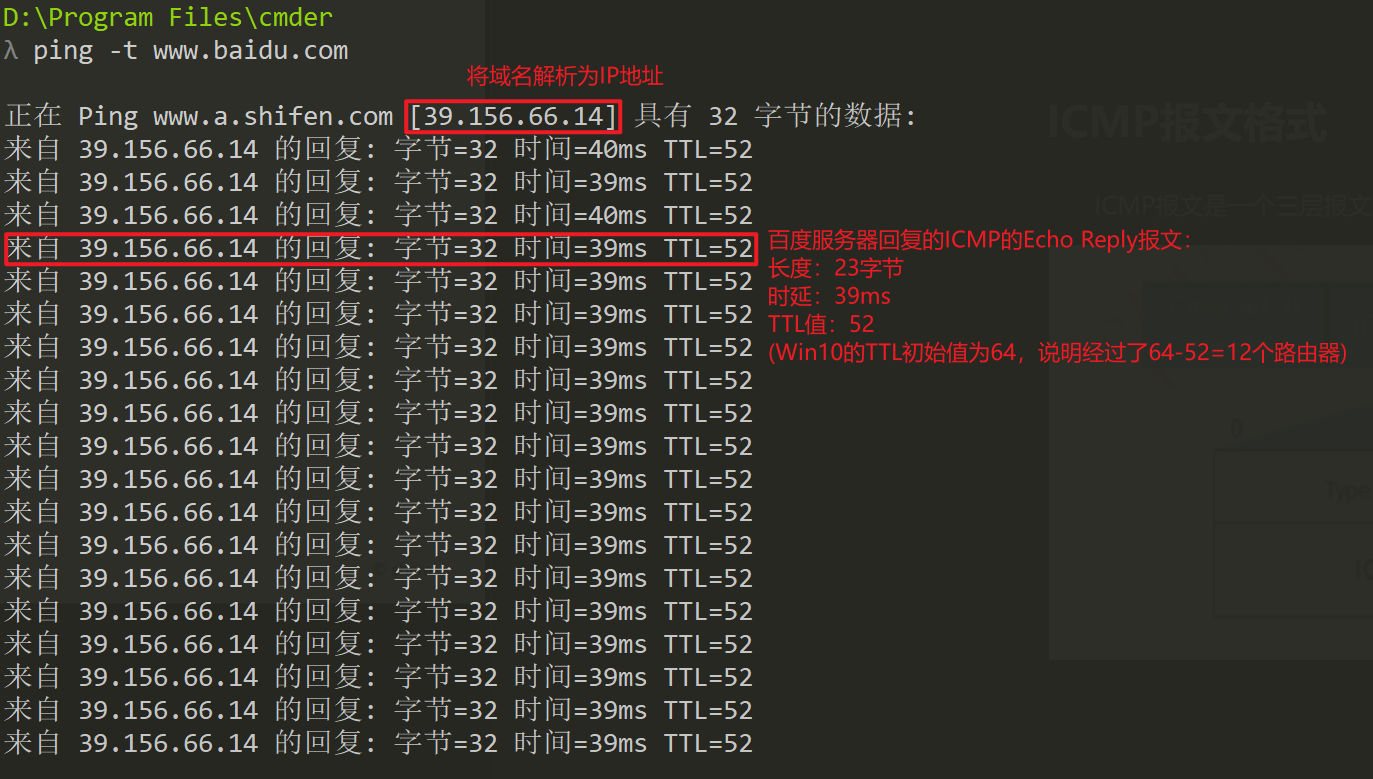

ping命令的实质就是发送ICMP的Echo Request消息，目的IP收到后发送Echo Reply回复报文

ICMP报文格式(了解)

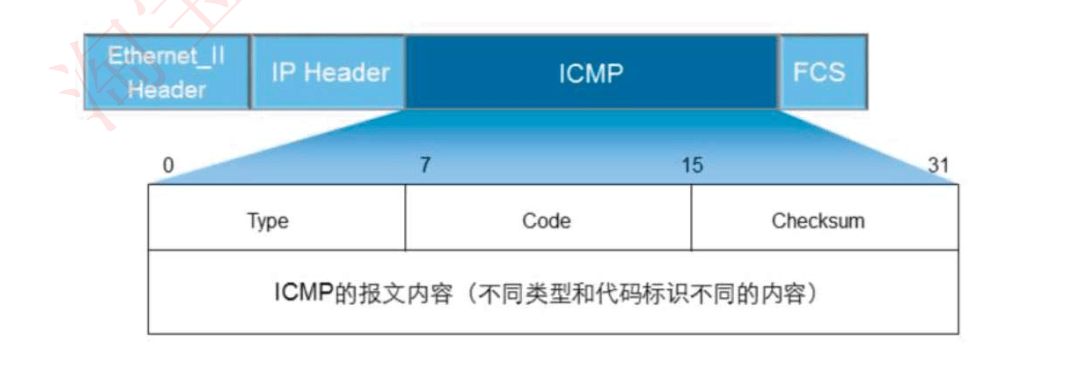

ICMP报文是一个三层报文，封装在IP报文里面，IP报文又封装在以太网的数据帧内

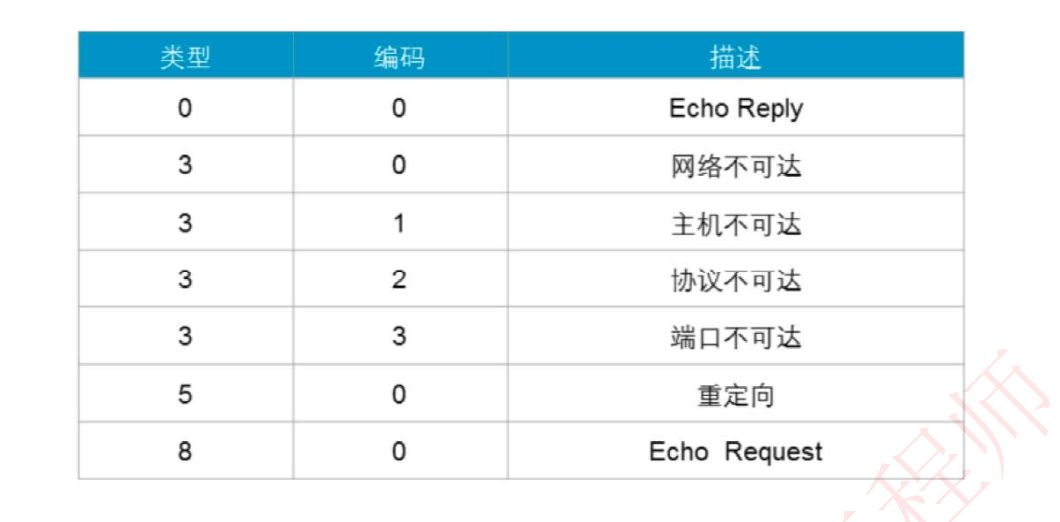

ICMP消息类型和编码类型

（对应上述Type、Code字段）

ICMP典型应用

Ping

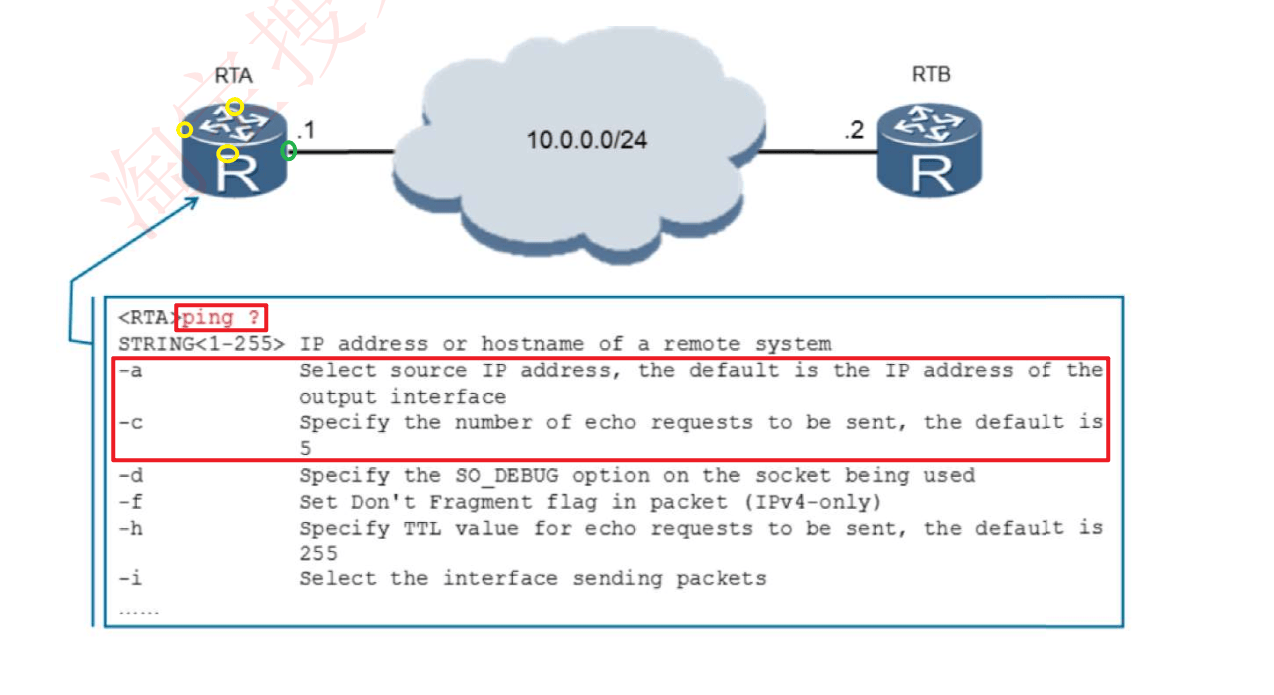

在华为路由器输入ping ?其参数罗列中，常用的是-a和-c：

-a ：一台路由器有许多接口，如上述RTA有绿色和黄色各个接口，若ping 10.0.0.2的RTB路由器，默认通过与之直连在同一网络的绿色接口的IP来ping；而-a参数可以指定一个源IP地址(如上图黄色标注的接口IP)去ping
-c：指定ping要发送的ICMP数据包的数量为n个

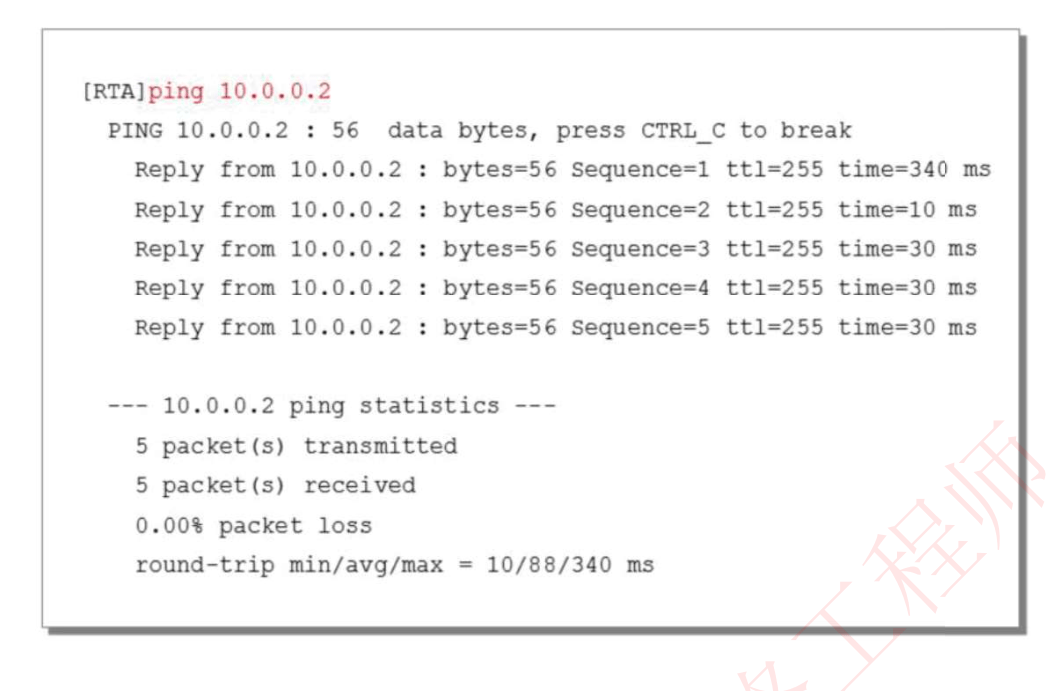

华为路由器上使用ping命令成功返回结果如下：

Tracert

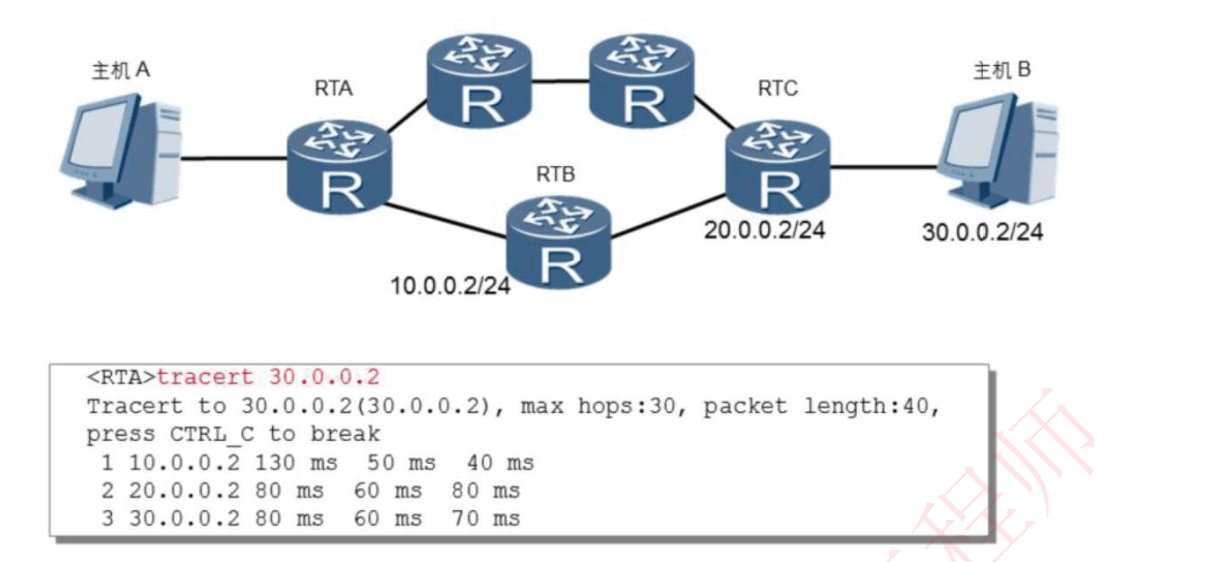

tracert/trace route显示数据包在网络传输过程中所经过的每一跳。

本节总结

ping使用的是哪两类ICMP消息？

ping利用ICMP **Echo请求消息（Type值为8）**来发起检测目的可达性。目的端收到ICMP Echo请求消息后，根据IP报文头中的源地址向源端发送ICMP Echo回复消息(Type值为0)。
当网络设备收到TTL值为0的IP报文时，会如何操作？

如果IP数据包在到达目的地之前TTL值已经降为0，则收到IP数据包的网络设备会丢弃该数据包，并向源端发送ICMP的网络不可达消息通知源端TTL超时。
