5-6 ICMP
5-6-1 ICMP
ICMP基础
ICMP（lnternet Control MessageProtocol，Internet控制报文协议），封装在IP报文中，协议号为1，用来传递差错、控制、查询等信息典型应用ping/tracert依赖ICMP报文。比如，防火墙上配置过滤ping报文，就需要在防火墙上配置过滤IP协议号为1的报文
ICMP报文封装在IP数据报中（IP报头协议字段值为1），包含以下核心字段：
- 类型（Type）：1字节，标识报文类型（如0为回显应答，3为目标不可达）。
- 代码（Code）：1字节，细化类型含义（例如Type 3中Code 0表示网络不可达）。
- 校验和（Checksum）：2字节，用于验证报文完整性。
- 数据部分：可变长度，可能包含原始IP报头及数据前8字节（用于错误追踪）

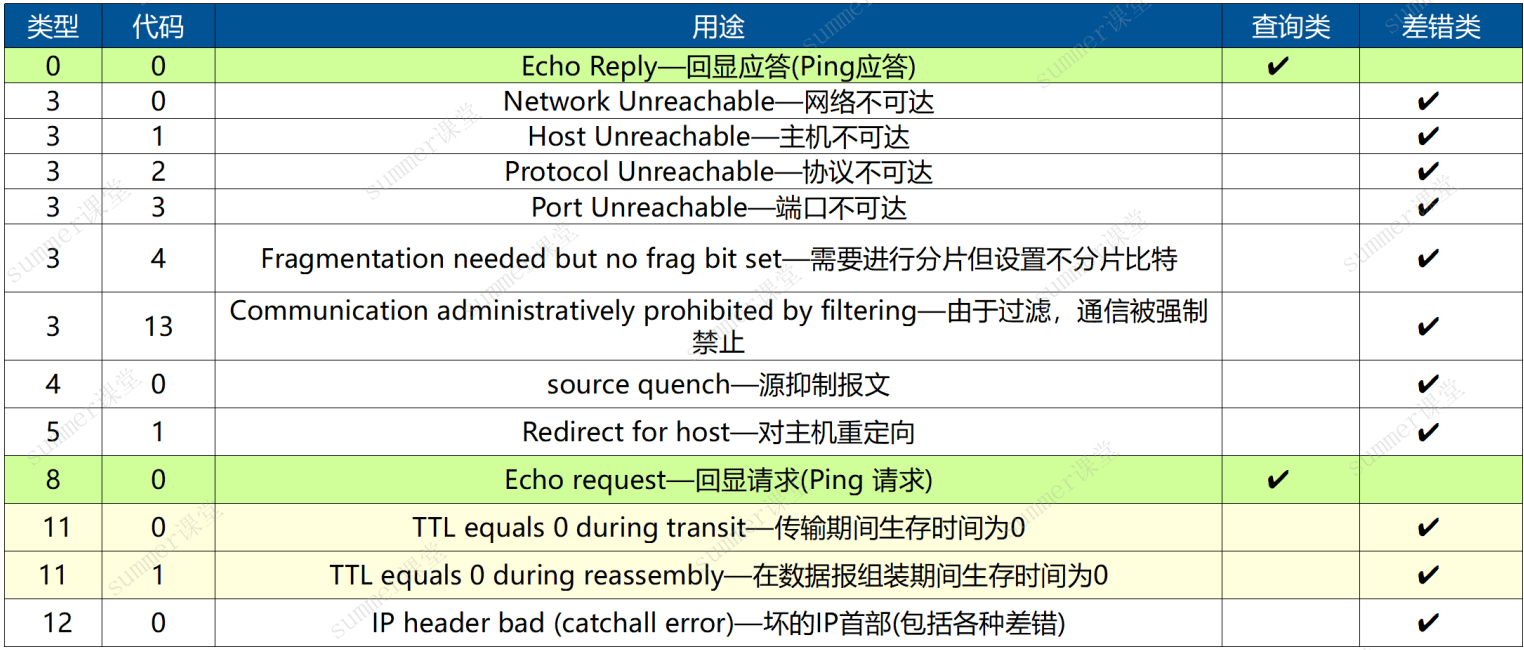

ICMP有多种报文，主要通过类型和代码来区分。需要记忆下图中标记绿色、黄色的条目

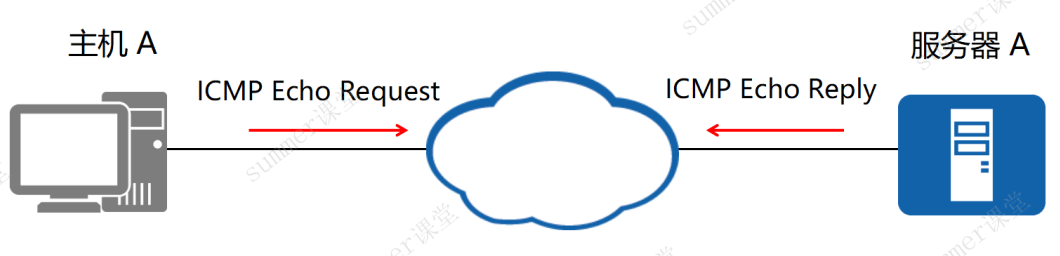

ICMP应用：ping
测试网络中的一台主机是否在线，通常使用ping命令。ping命令将向目标主机发送一个ICMP Echo Request报文(类型为8 代码为0)，若目标主机在线且没有禁ping，则会回复一个ICMP Echo Reply报文(类型为0 代码为0)。Echo Request和Echo Reply分别用来查询和响应某些信息，进行差错检测

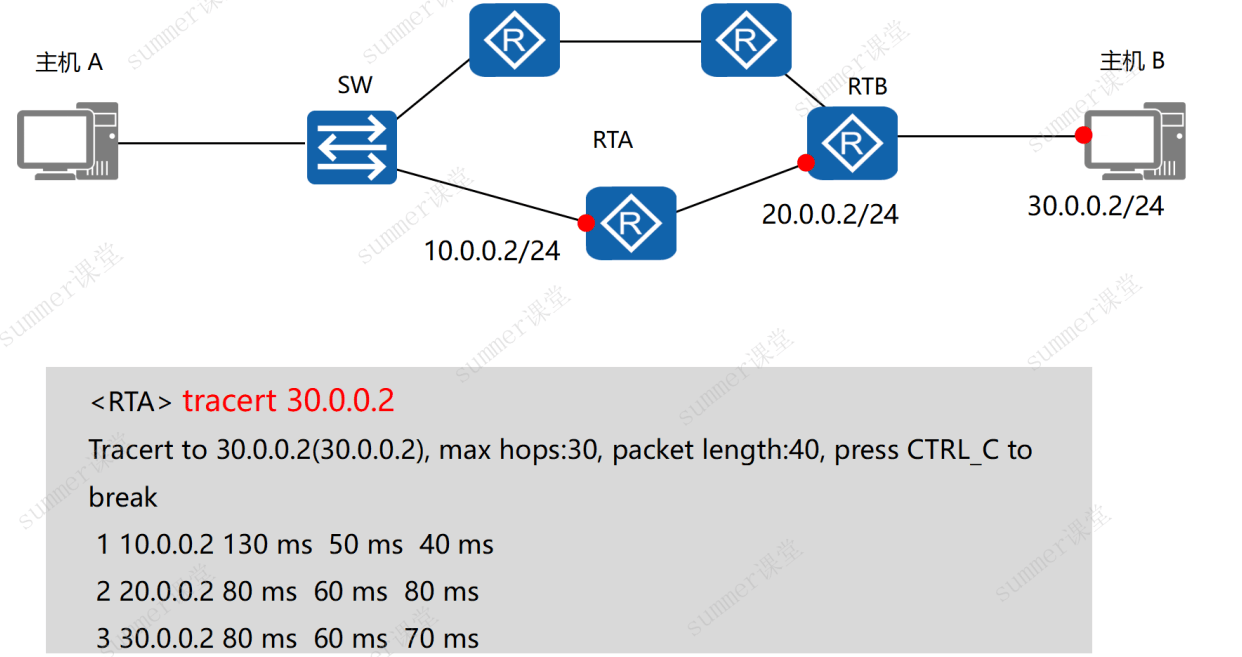

ICMP应用：tracert
tracert用来测试起点到目标节点，中间经过了哪些节点。通过逐步递增TTL值触发路由器的ICMP超时报文（Type 11），逐跳追踪数据包路径。
第1个报文：主机A发送
ICMP Echo Request报文(类型为8 代码为0)，目的地址为主机B，TTL值设置为1，则该报文到达RTA时超时，RTA返回ICMP超时报文(类型为11 代码为0)，主机A收到该ICMP超时报文，记录第1跳的IP地址；第2个报文：主机A发送
ICMP Echo Request报文(类型为8 代码为0)，目的地址为主机B，TTL值设置为2，则该报文到达RTB时超时，RTB返回ICMP超时报文(类型为11 代码为0)，主机A收到该ICMP超时报文，记录第2跳的IP地址；以此类推，从而跟踪到从源到目的的中间路径上的节点
例题

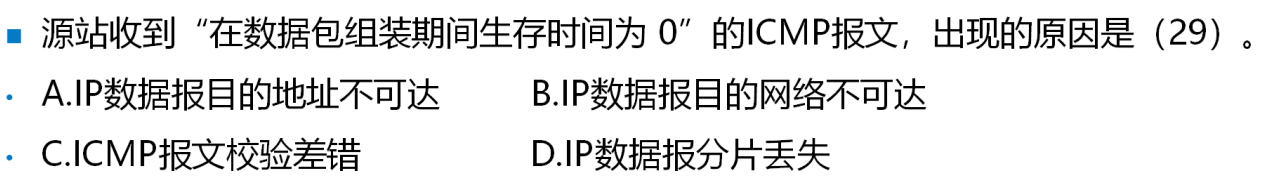

例题1

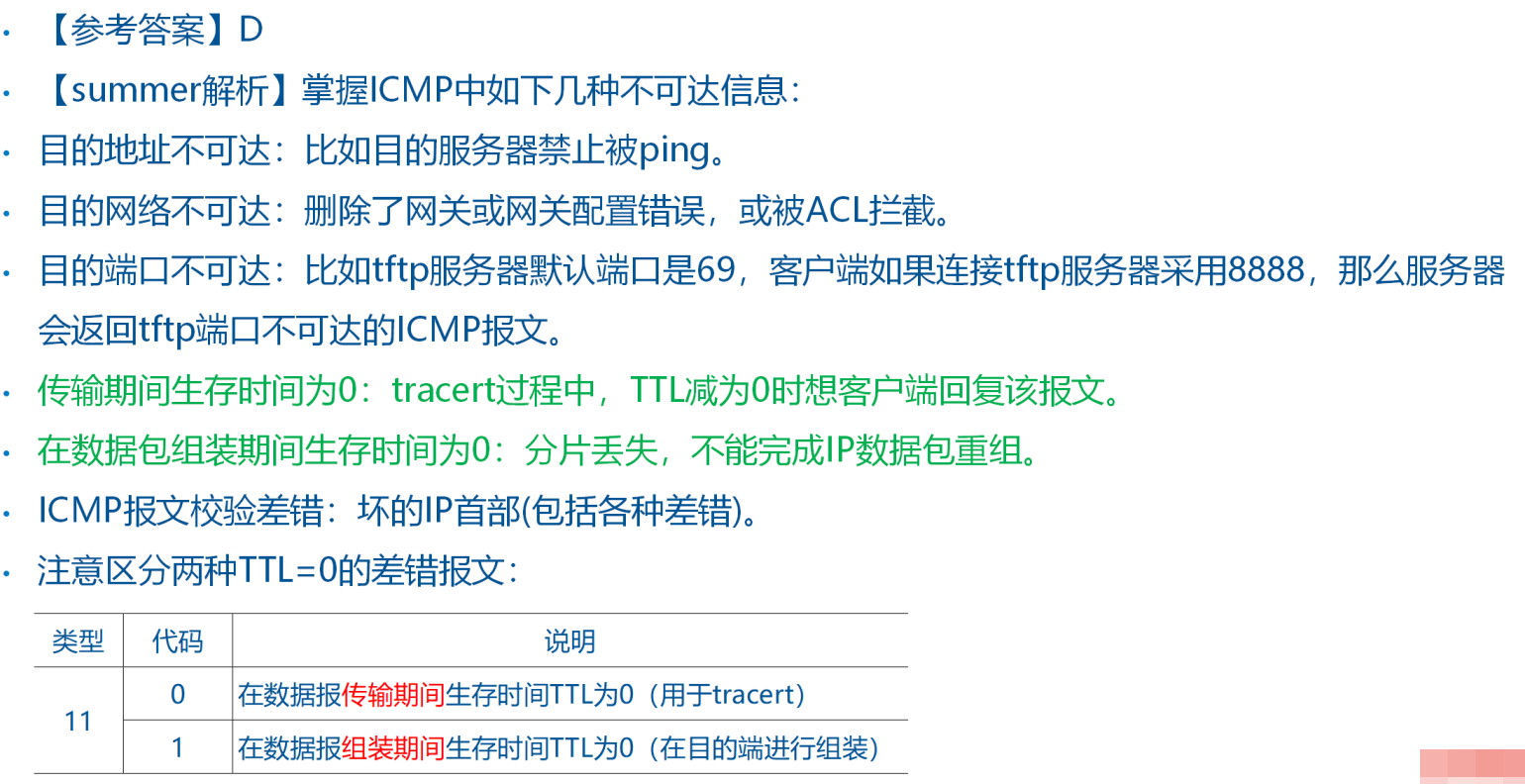

解析：注意区分两种TTL值为0的差错报文
- 专输期间生存时间为0：tracert过程中，TTL减为0时向源端回复该报文
- 在数据包组装期间生存时间为0：分片丢失，不能完成IP数据包重组。

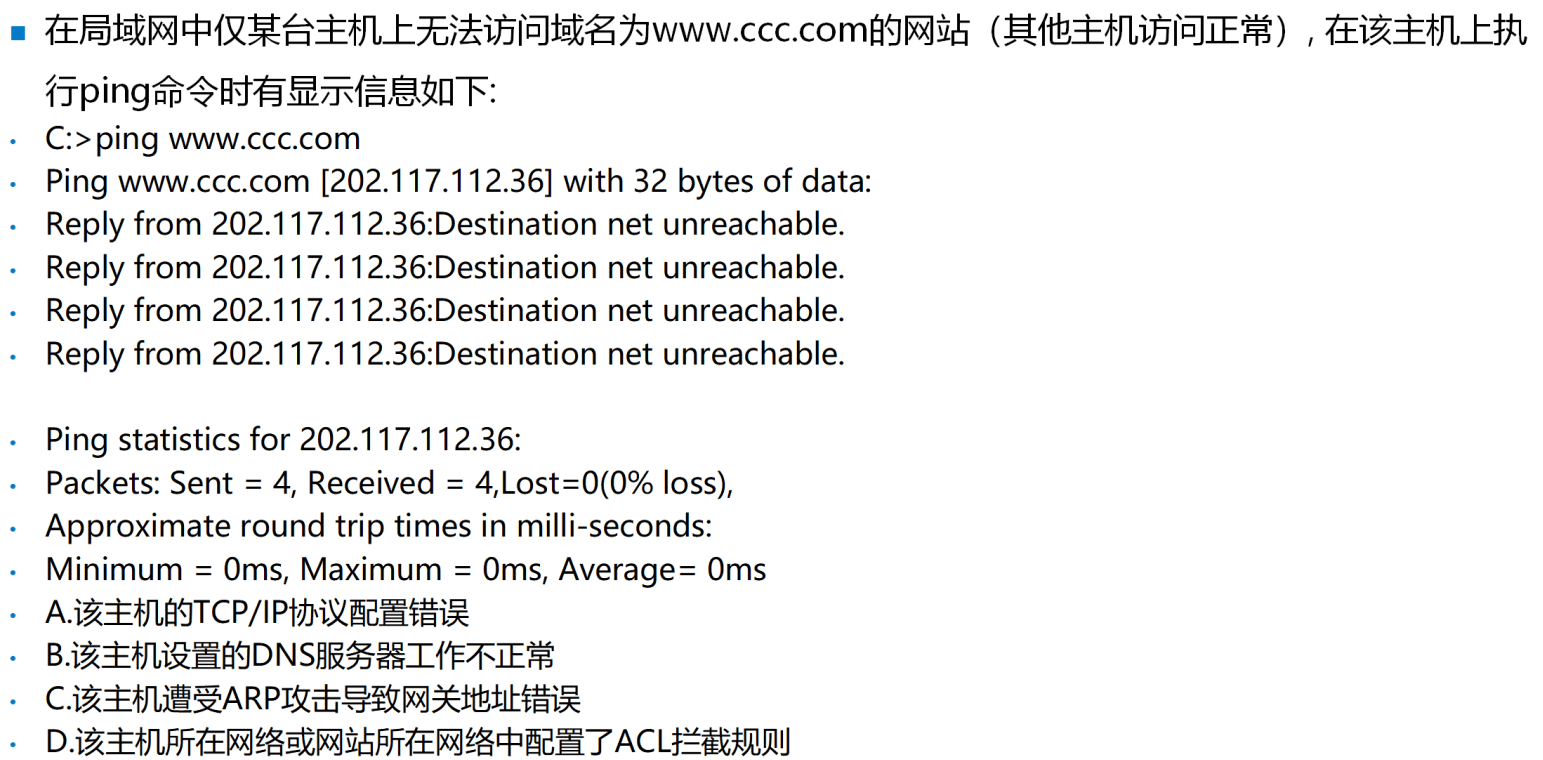

例题2

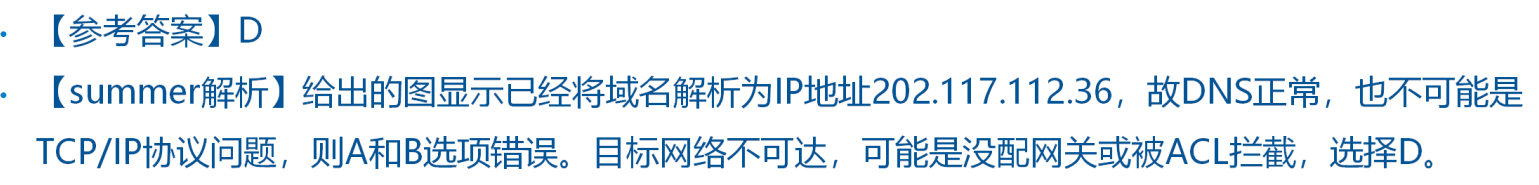

解析：
- 给出的图显示已经将域名解析为IP地址202.117.112.36，故DNS正常，则B选项错误
- DNS是应用层协议，所以也不可能是TCP/IP协议问题，则A选项错误。
- 如果网关地址错误，DNS也不能正常解析，则C选项错误
- 目标网络不可达，可能是目标主机的ACL拦截，选择D。

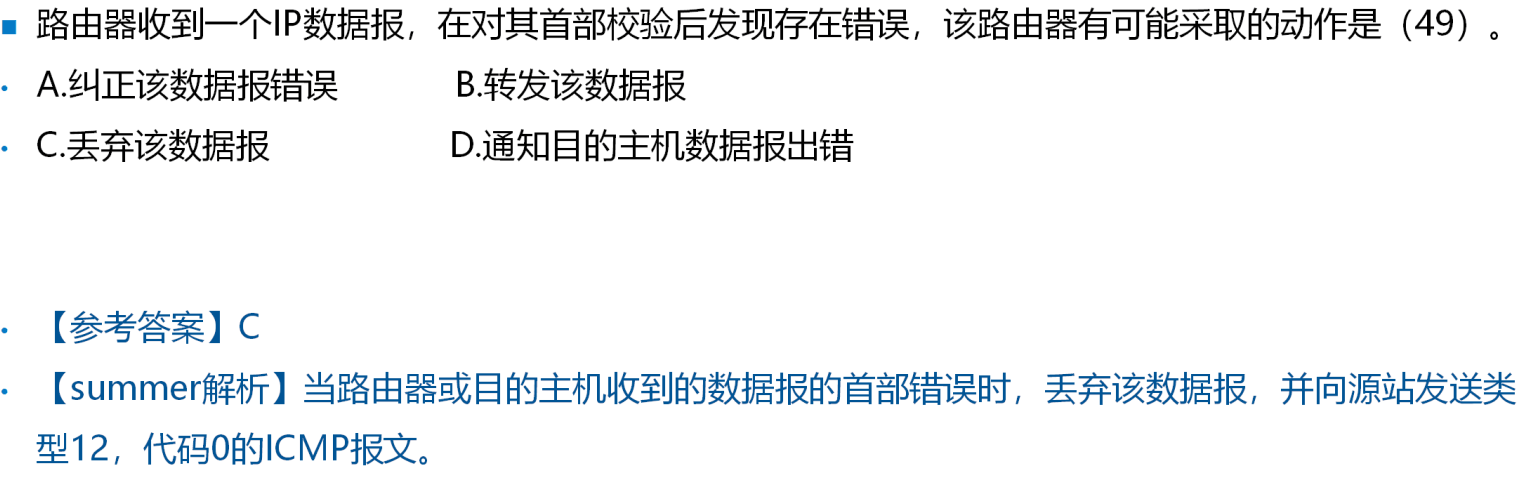

例题3
解析：
当路由器或目的主去弃该数据报，并向源站发送类型12，代码0的ICMP报文，意为“坏的IP首部”。
实际网络中几乎不用纠错码，因为其开销较大；一般只是检错并通知重发

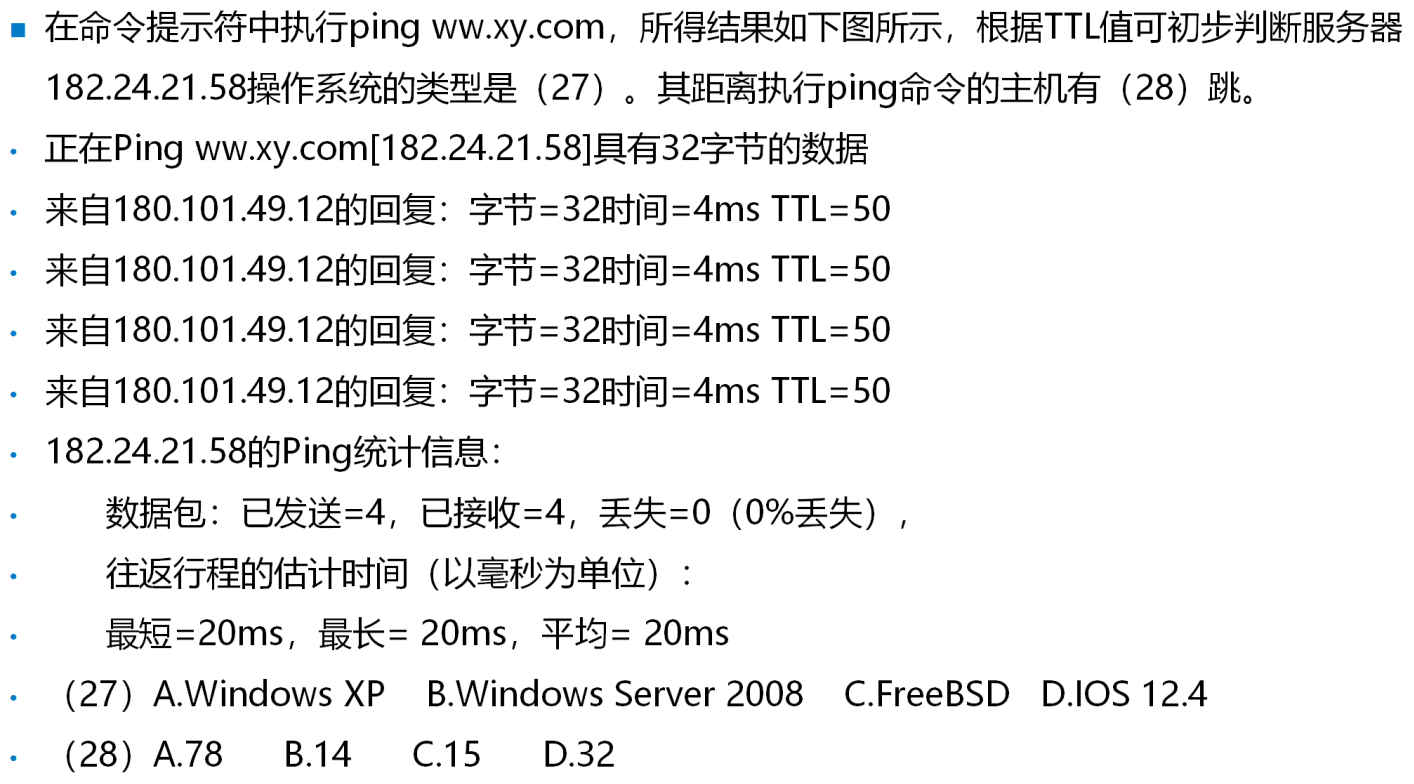

例题4
解析：

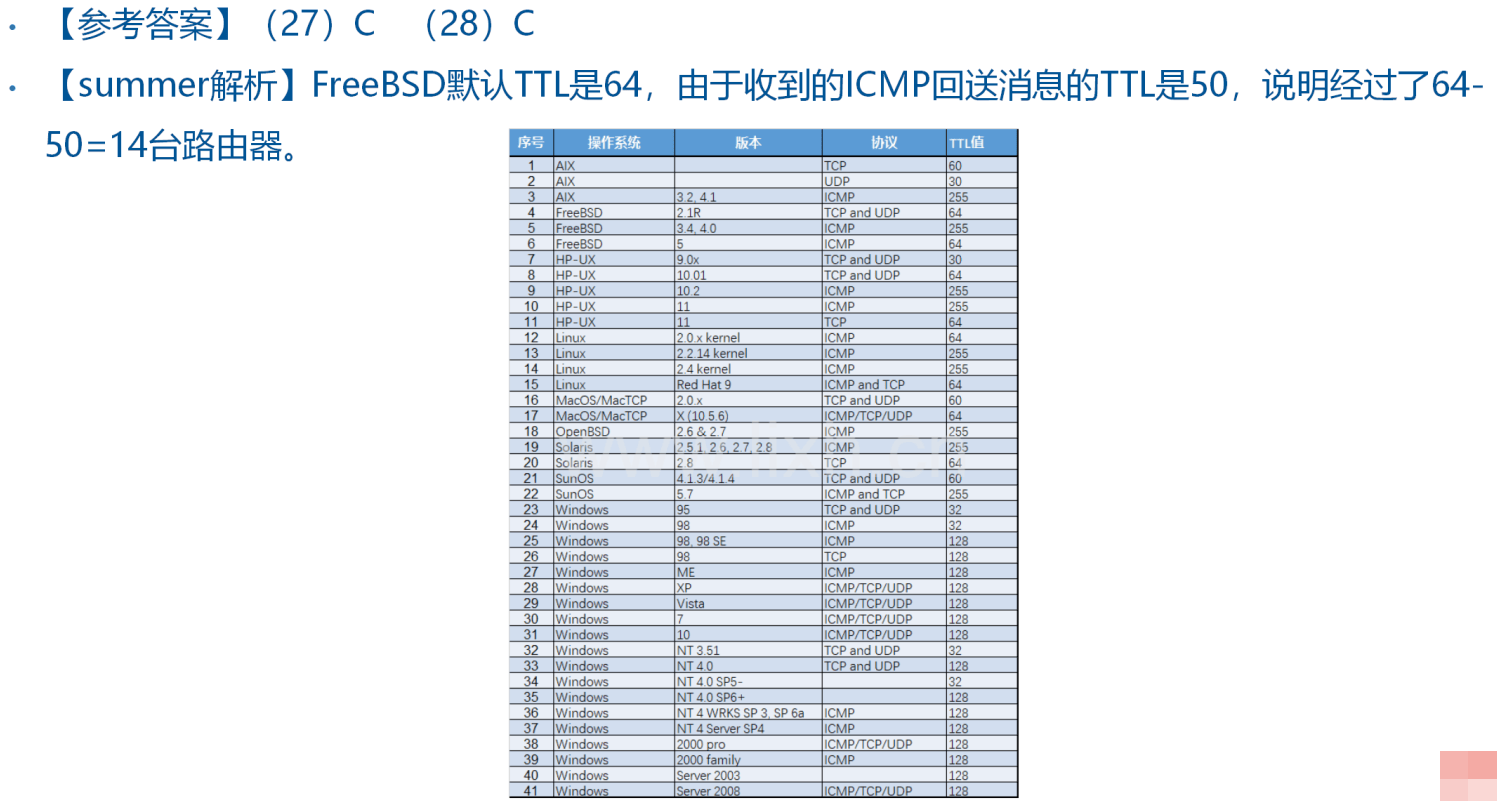

上表列出了不同操作系统的TTL值，常见ICMP报文TTL值初始值可能有如下几种：
255：
128：
64：FreeBSD默认TTL是64。FreeBSD是FreeBSD项目的发展成果[3]，是开放源代码的类Unix操作系统，基于BSD Unix的源代码派生发展而来
注意：通过TTL值判断操作系统类型，现在已经不准，一是因为操作系统的TTL值可以手动更改，二是因为同一操作系统不同版本都可能TTL值不同本题目主要要求掌握第2空，解析如下
1 | 来自180.101.49.12的回复：字节=32 时间=4ms TTL=50 |
通过trancert可知，世界上访问任何主机，一般不超过30跳
假设180.101.49.12上ICMP报文的初始值为255，到达源端是TTL为50，说明经过了205跳，显然180.101.49.12上ICMP报文的初始值不是255；同理，也不是128。
因此64是合理的，说明经过14跳到达源端

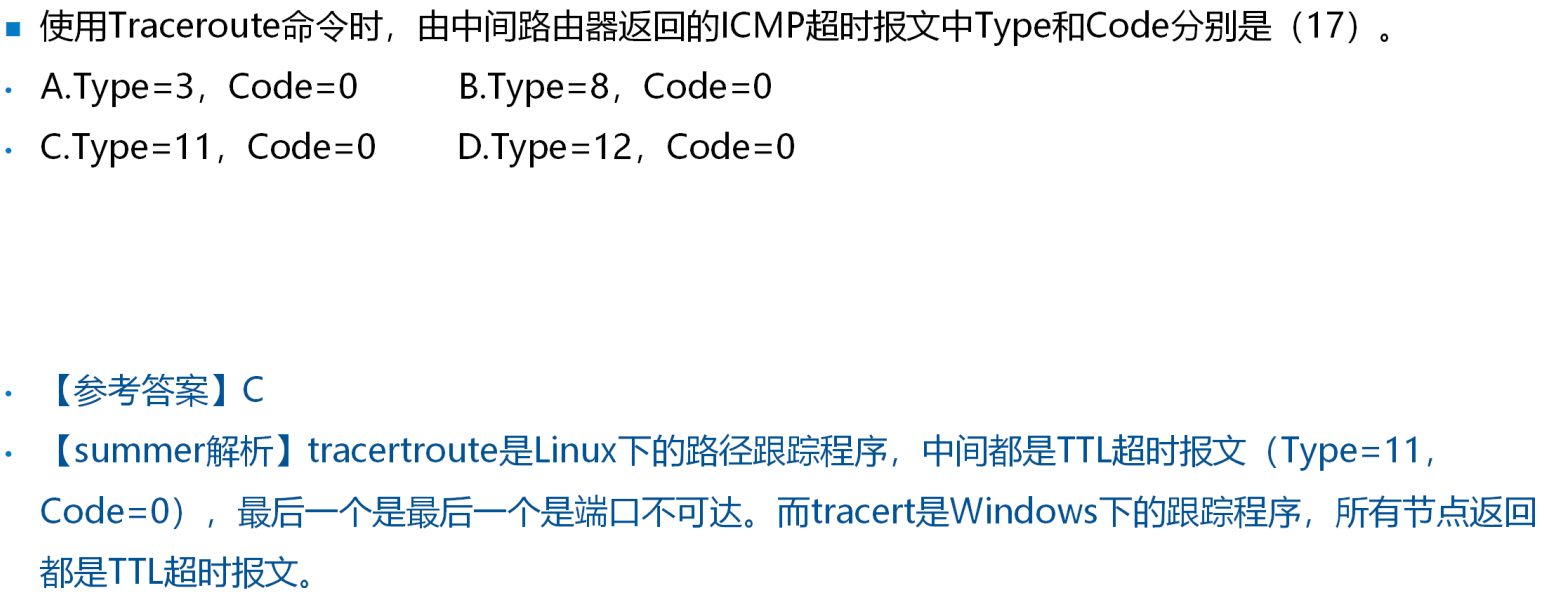

例题5
例题6
解析：TTL超时报文，类型为11，代码为0

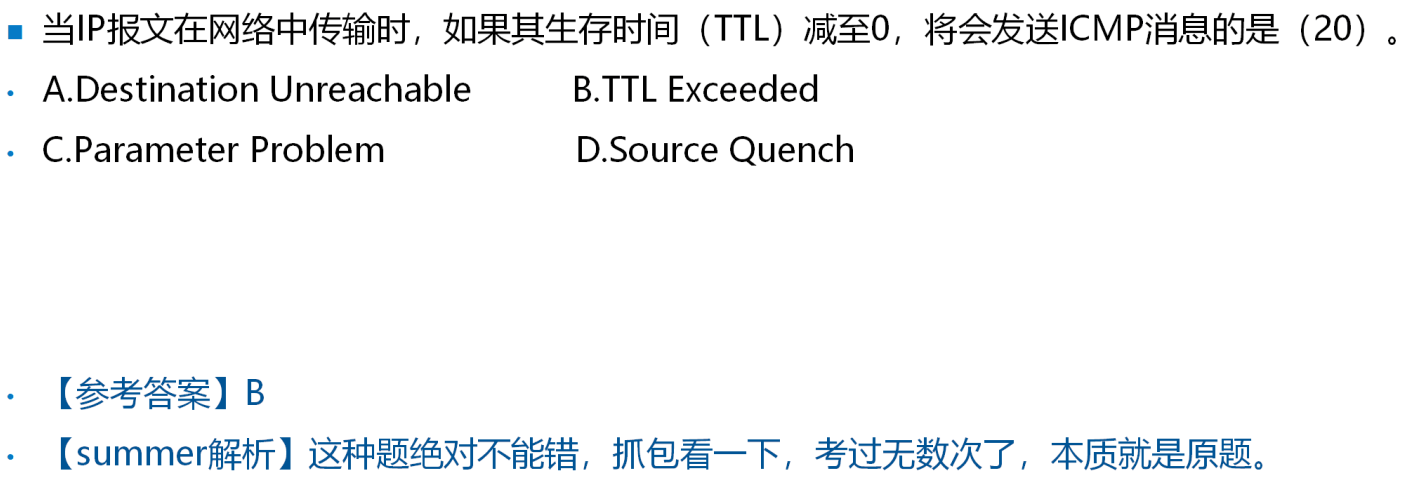

例题7
解析：exceed，超过、超出
