5-3 IPv4
5-3-2 IPv4分片计算
IP分片定义

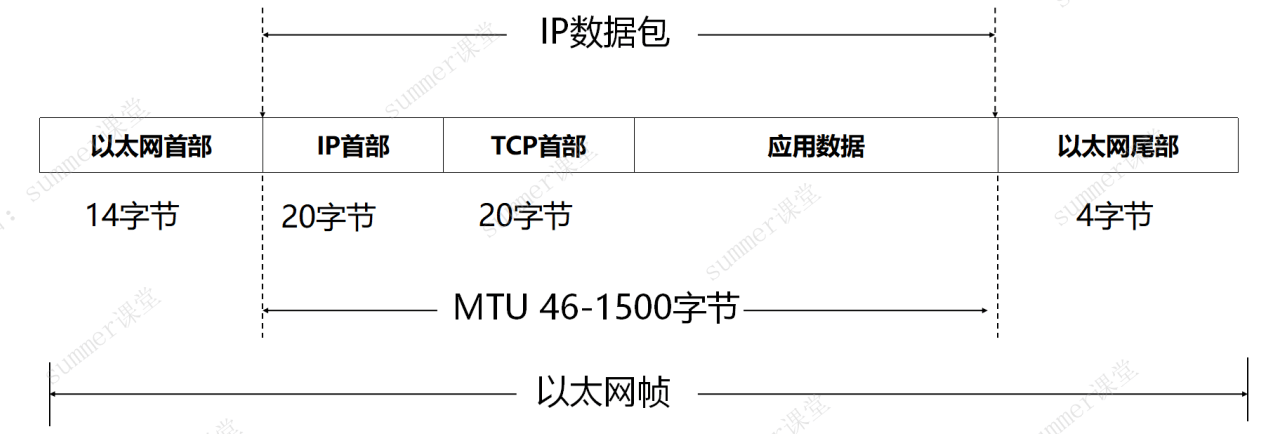

IP报文最大65535字节，而以太网MTU最大为1500字节。
相当于货轮能载重65535，而火车载重1500，那么必须把货轮上的货物分装给多个火车运输
通过案例理解IP分片
以太网主机发送个IP分组）长度3000字节，头长度为标准长度即基本长度20字节，发送该IP分组时应分为几个分片?
写出各分片的信息（长度、偏移、MF）。

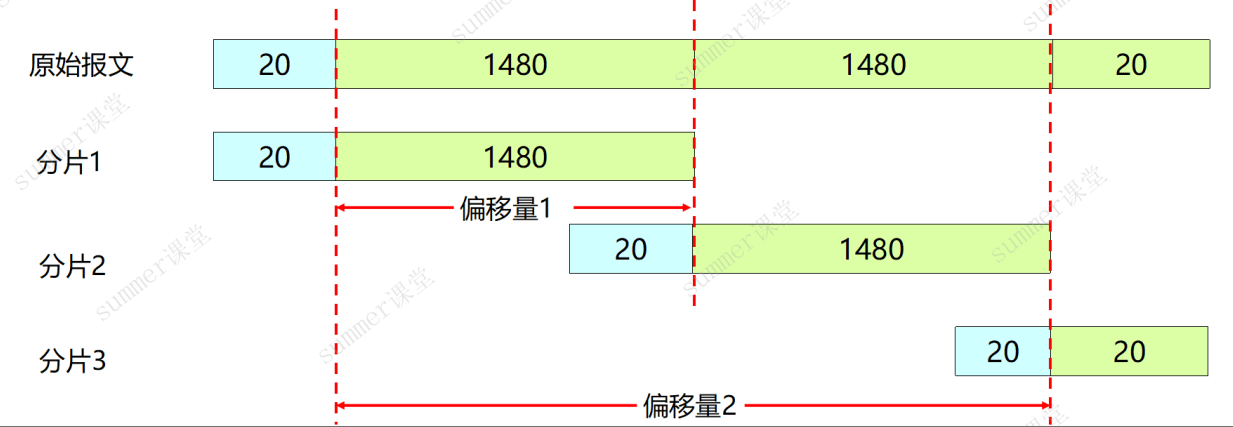

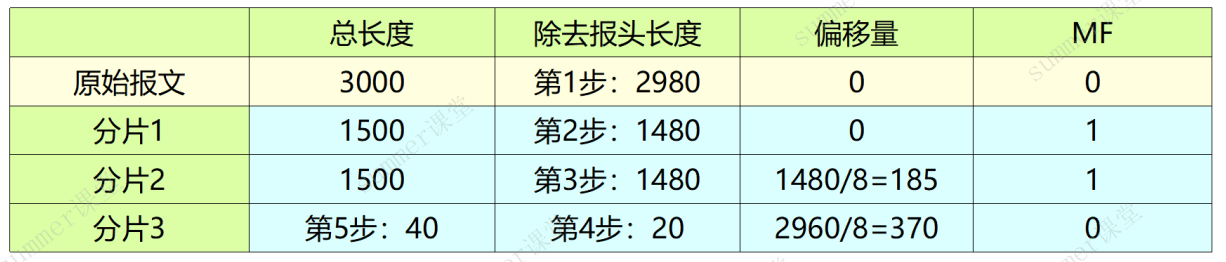

IP分片步骤
分片步骤如下：
- 将报文去掉头部得到原始报文长度为2980Byte
- 按照以太网最大帧长1500Byte分片，其中1500=头部长度+报文长度
- 分片1：20+1480=1500
- 分片2：20+1480=1500，此时剩余2980 - 1960 = 20字节
- 分片3：20+20=40(注意：以太网最小帧长为64字节，不足时应填充至64字节，本例暂不考虑)
MF标志位
在IP头部中，有一个标志位为MF标志位
标志字段的最低位是MF (More Fragment，更多分片)。 MF =1 表示后面“还有分片”。 MF = 0 表示最后一个分片。
- MF=1：本分片后续还有分片
- MF=0：本分片后续没有分片了
偏移量
偏移量：指示的是较长的分组在分片后，某片在原分组中的相对位置。相对于用户数据字段的起点，该片从何处开始。片偏移以8个字节为偏移单位。这就是说，每个非末尾分片的长度一定8字节的整数倍。
偏移量不涉及报头长度，第一分片的偏移量为0，后续分片偏移量以8个字节为单位，用来描述本分片与第一分片起始位置的距离，便于接收站组装[有一种网络攻击称为泪滴攻击，即通过攻击篡改目标主机的IP报文的偏移量，使得接收站无法正常还原报文]
- 分片1：偏移量为0
- 分片2：偏移量为1480/8=185
- 分片3：1480*2/8=370
形象类比理解IP分片

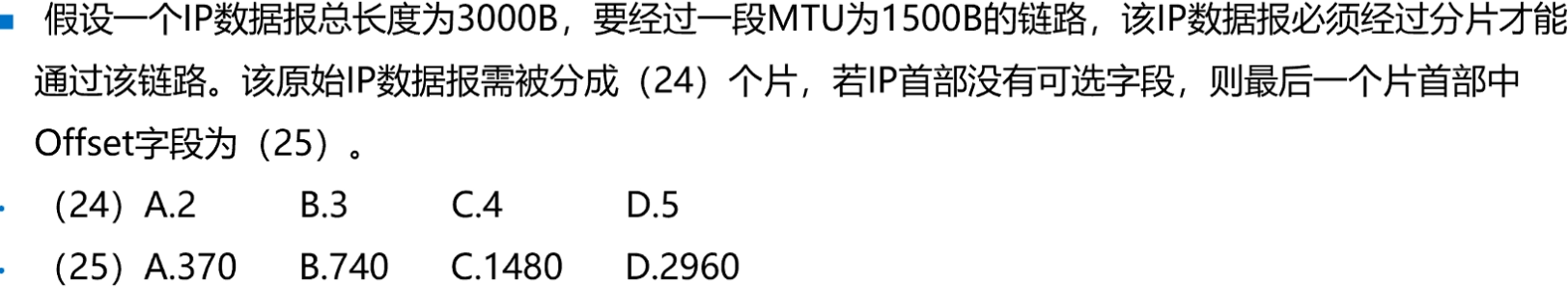

一个IP数据报文长度为3000字节（包括首部长度），要经过一个MTU为1500字节的网络传输。此时需将原始数据报切分为3片进行传输，请将每个数据报分片的总长度、数据长度、MF标志和片偏移填入答题纸对应表格。

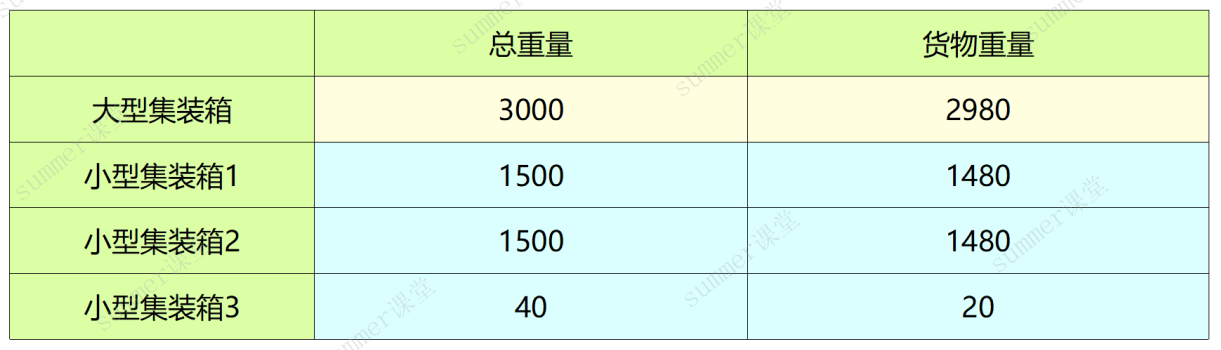

类比翻译：一个大型集装箱，货物+集装箱=3000斤，现在要用小型集装箱进行分装，每个小型集装箱自身重量+货物重量=1500斤，已知大型集装箱和小型集装箱重量都是20斤，问：可以用几个小型集装箱进行分装？每个小集装箱的货物分别是多少斤?
例题

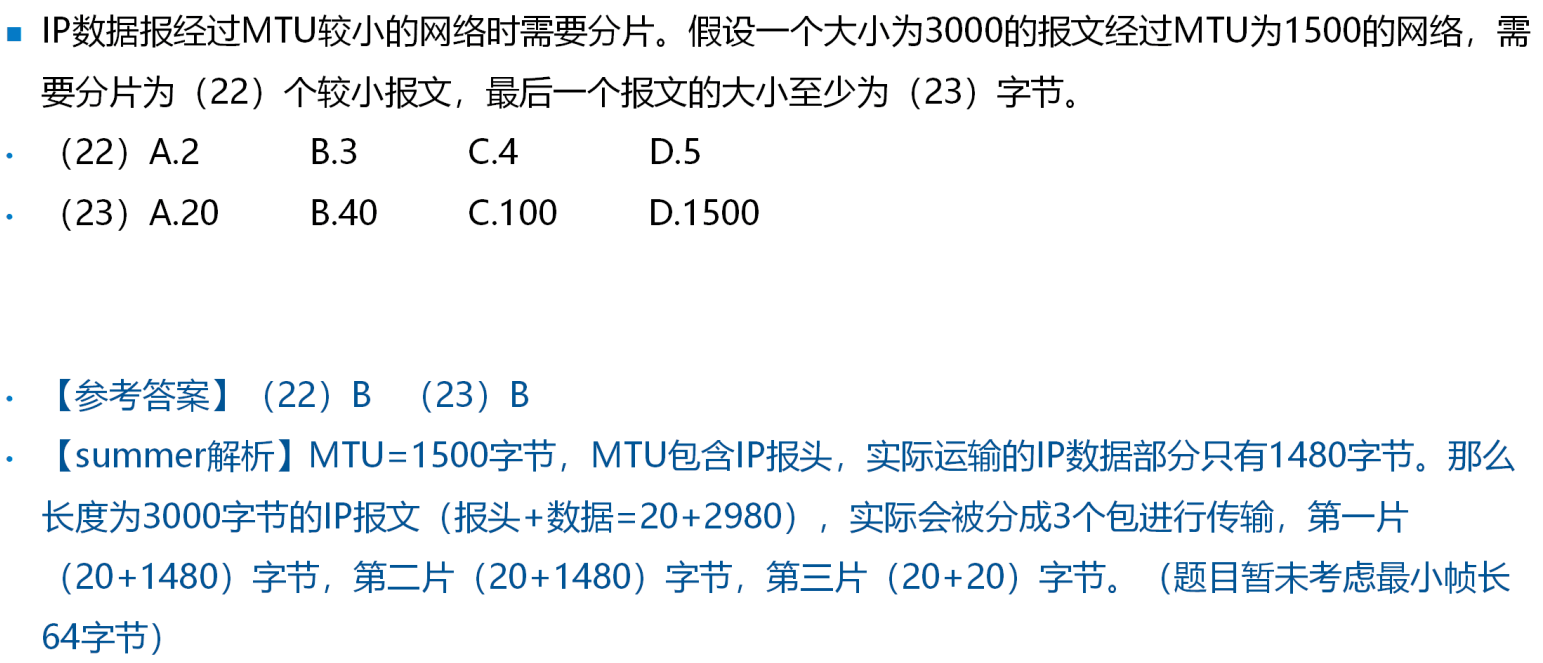

例题1
解析：注意需要将原总长度3000B的数据报头部去掉之后进行计算，该数据报将被分成3个分片

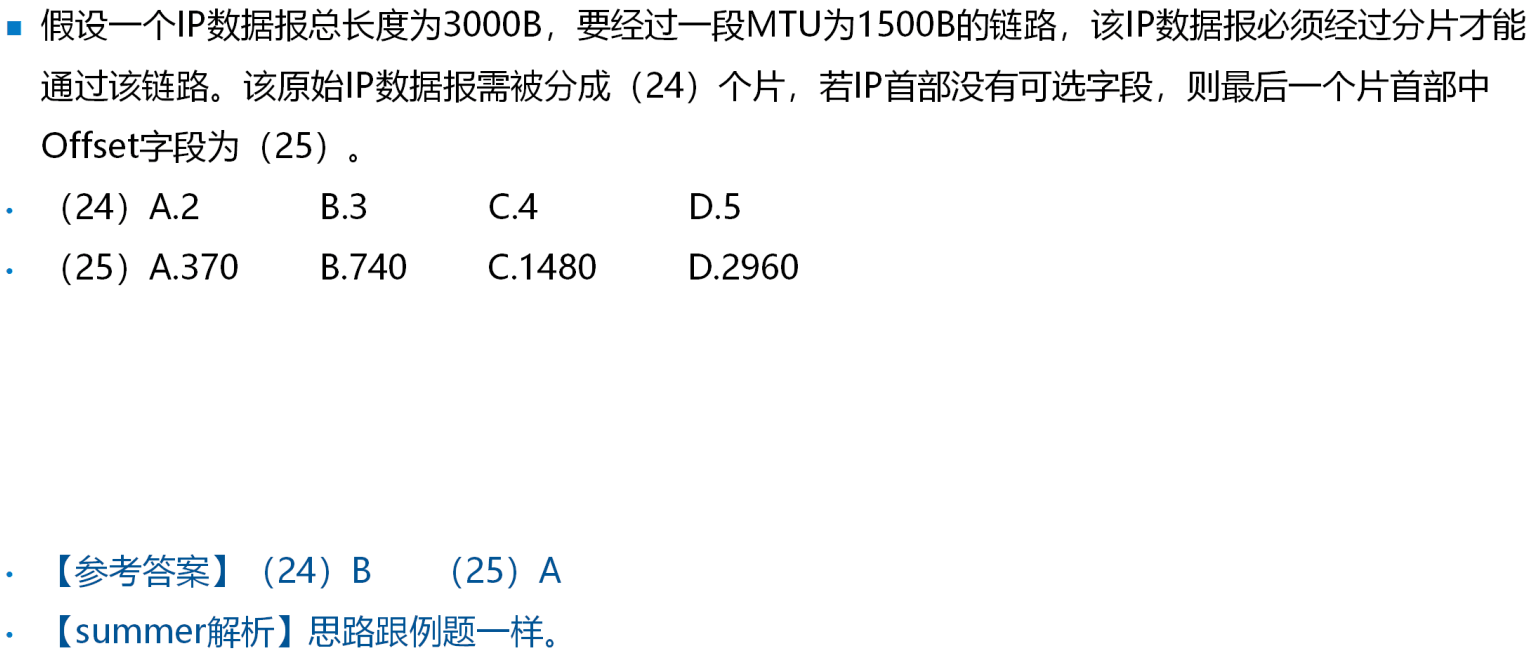

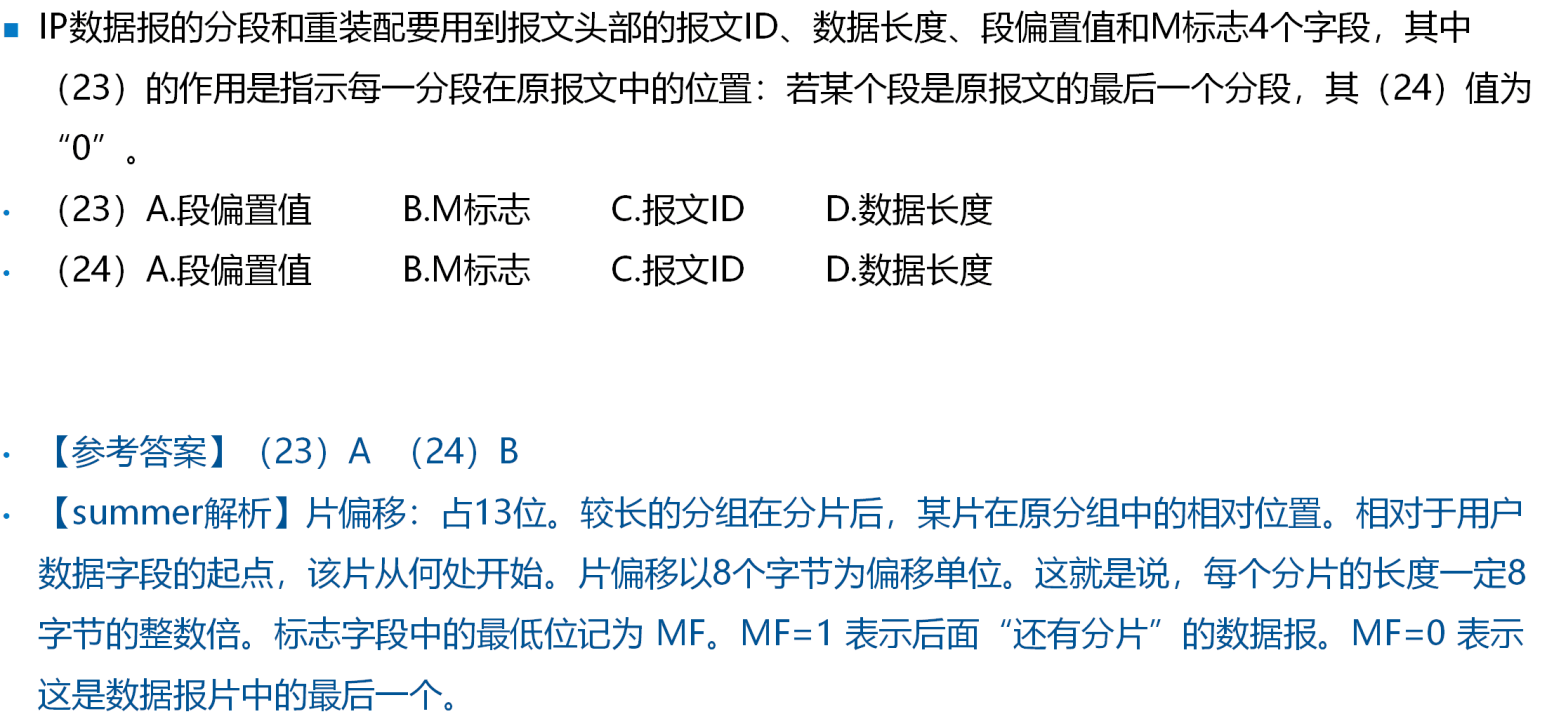

例题2
解析：
- 片偏移：占13位。指示的是较长的分组在分片后，某片在原分组中的相对位置。相对于用户数据字段的起点，该片从何处开始。片偏移以8个字节为偏移单位。这就是说，每个分片的长度一定8字节的整数倍。
- 标志字段中的最低位记为MF。MF=1表示后面”还有分片”的数据报。MF=0 表示这是数据报片中的最后一个。

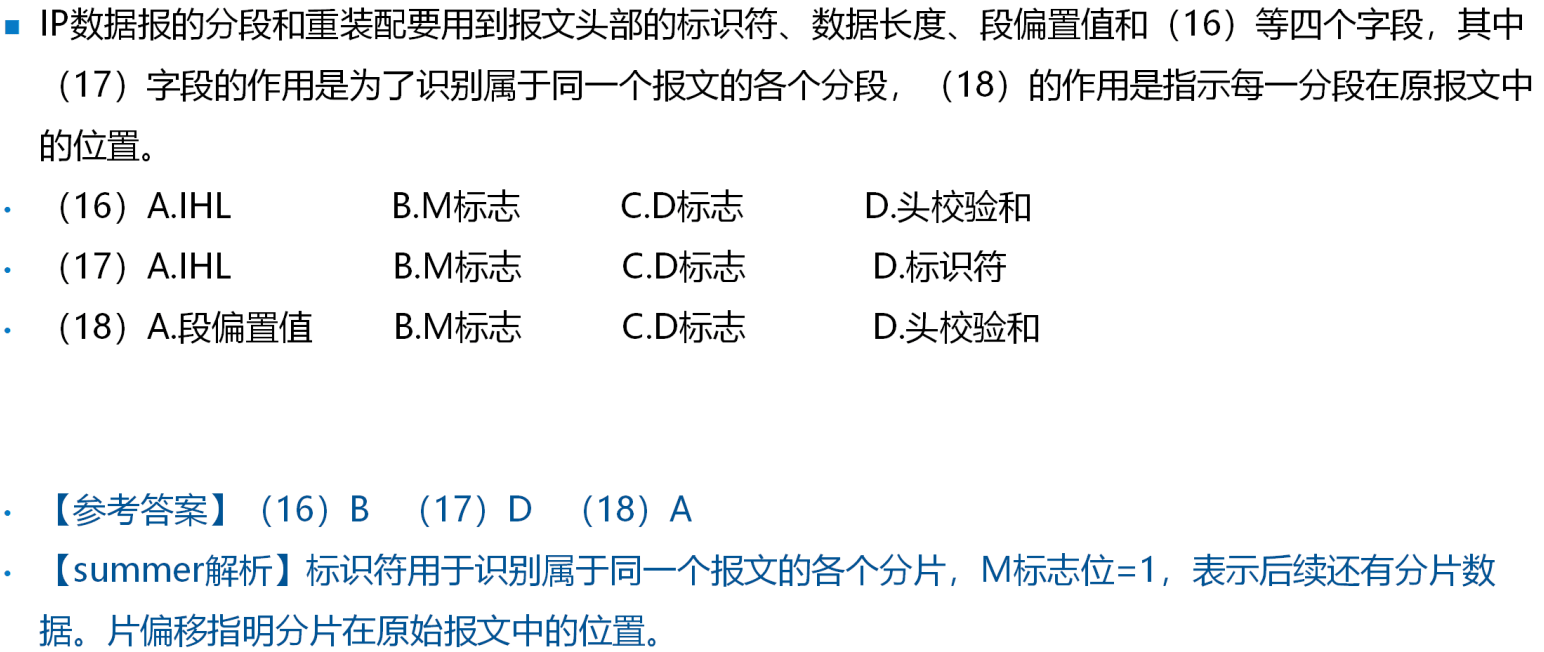

例题3
解析：
可回看上一节IP头部，头部中有一个标识字段
标识：主机发送IP报文的序号，每发送一次+1。占 16 个比特，属于同一个数据报的各分片数据报应该具有相同的标识。IP软件维持一个计数器，每产生一个 IP 数据报，计数器的值就加1，并将此值赋给标识字段。
IP分片的标识符（Identification）是IP头部中的一个16位字段，用于唯一标识一个IP数据报及其分片。标识符通常由发送主机的IP协议栈通过一个全局计数器生成。每发送一个新的IP数据报，计数器会递增，从而确保短时间内不会重复 当一个IP数据报需要分片时，每个分片的标识符保持不变，而片偏移和标志位（如MF位）则用于指示分片的顺序和完整性
例题4
解析：注意以太网最小帧长为64字节，不足时应填充至64字节

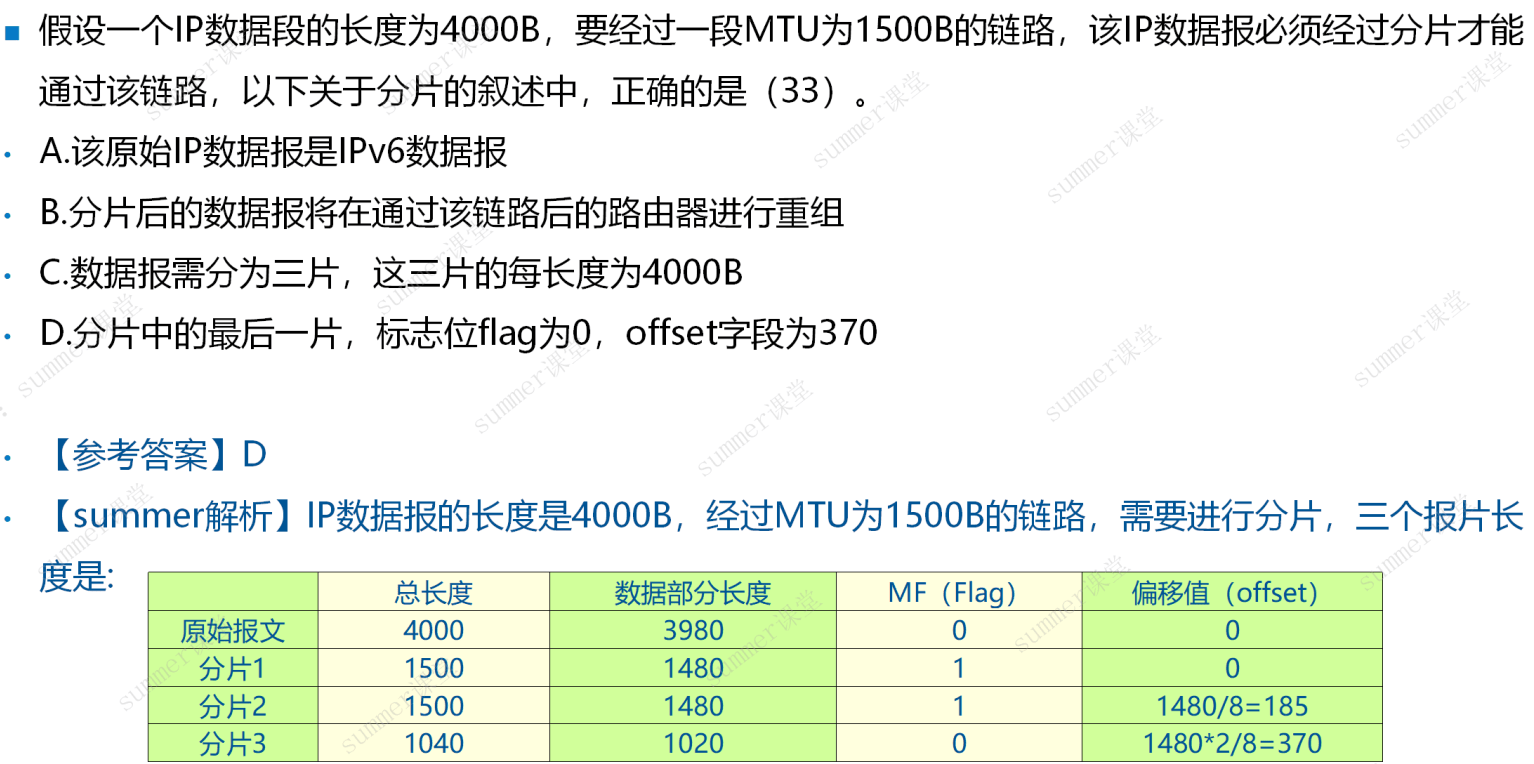

例题5
解析：

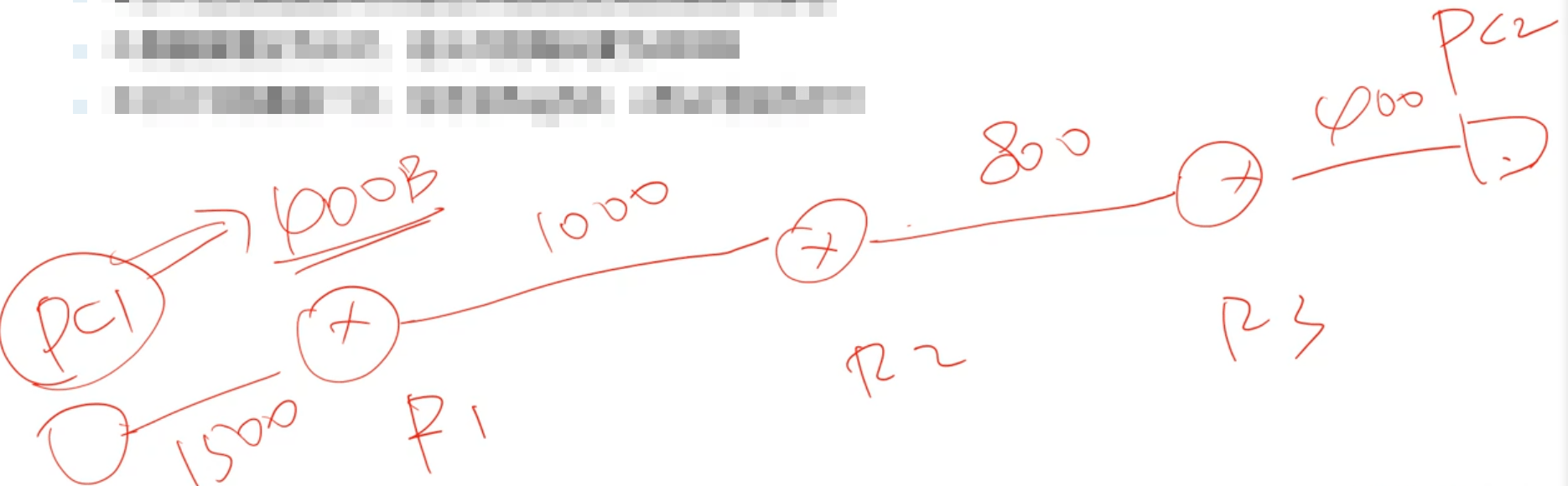

IPv6数据报在传输过程中不分片，这是因为IPv6的MTU Discovery机制通过动态探测路径上的最小MTU值，避免了数据包分片问题。IPv6协议在发送数据之前，自动探测路径上最小MTU值，而后发送站就以该最小MTU值封装数据帧，路径上不再进行分片。如下图所示，路径上最小MTU值为400，则PC1发送时就以400字节来封装数据帧

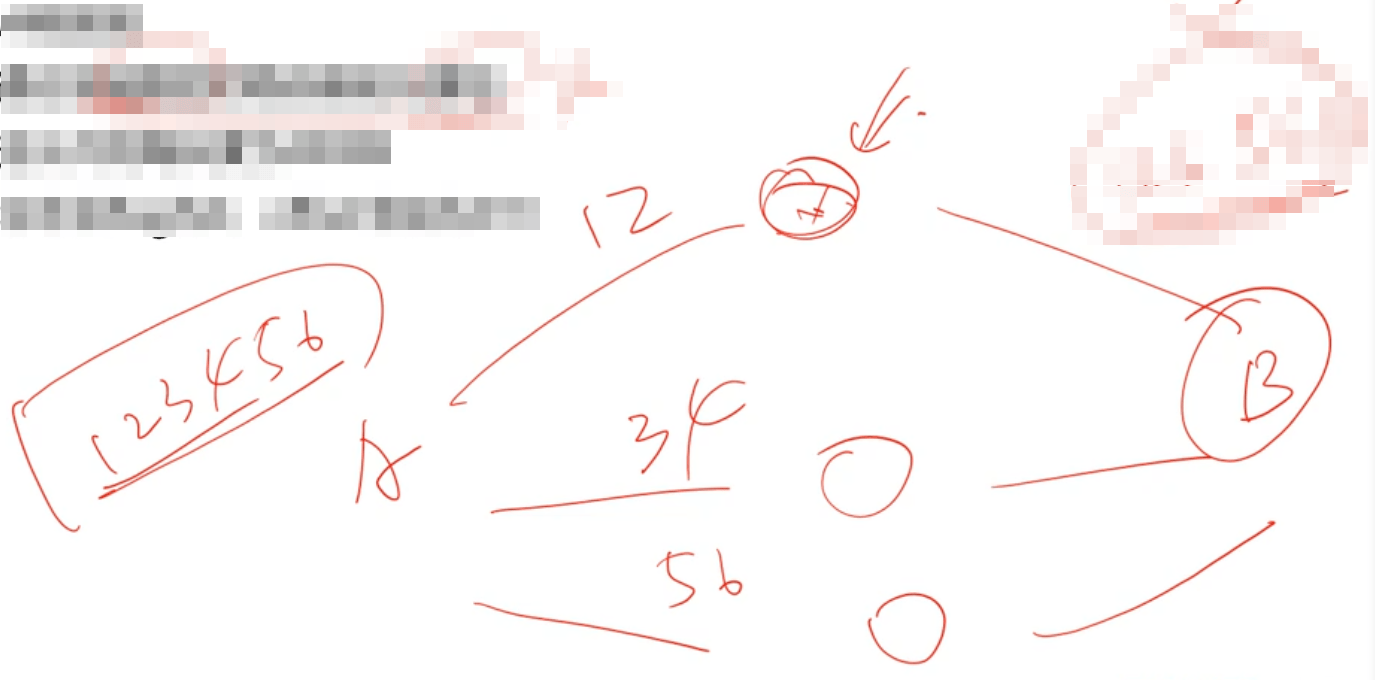

分片之后的数据报不会再路径上的路由器重组，而是在接收站才重组，因为各个分片可能是经过不同路由器而转发，路径上的路由器分片并不一定完整
经过计算可知D选项正确

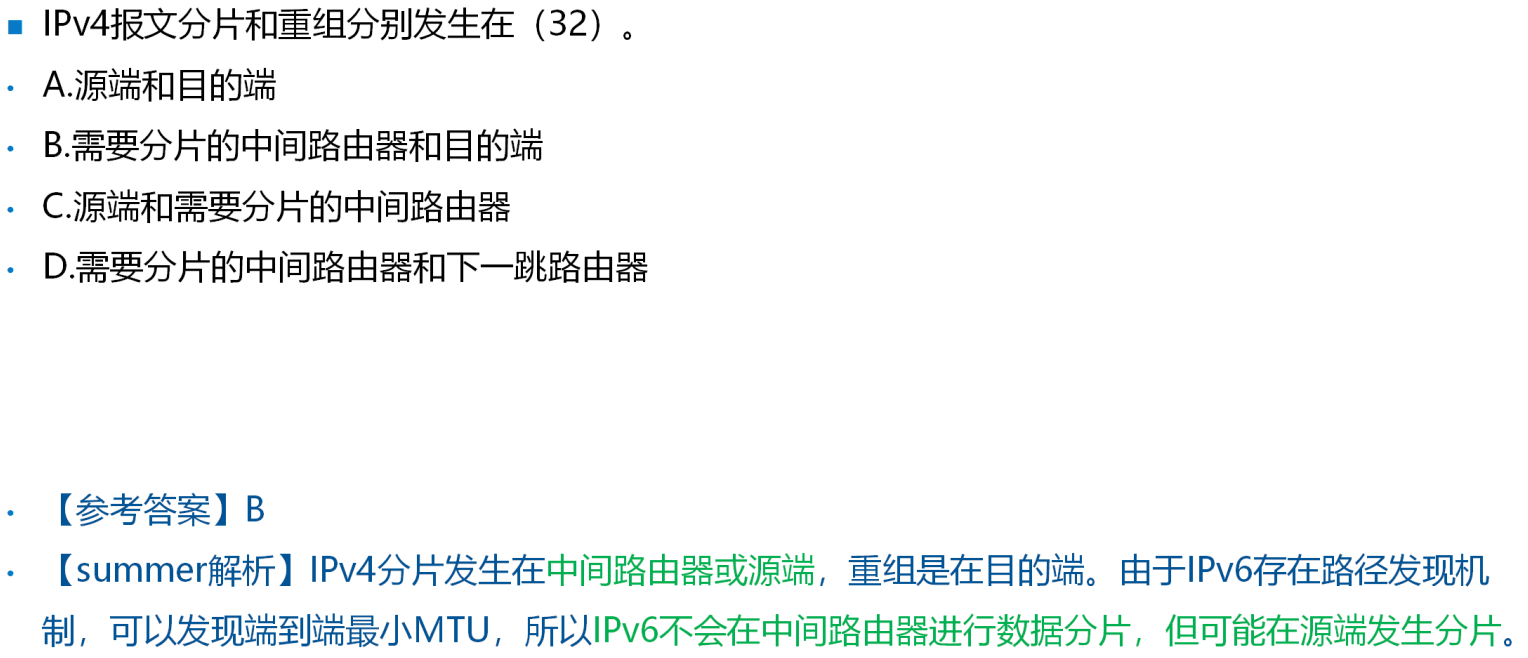

例题6
解析：
报文分片发生在需要分片的中间路由器或源端
报文分片的重组发生在目的端
