03 DHCPVLAN配置

DHCP配置实验

本节为实验课程，在ENSP中操作

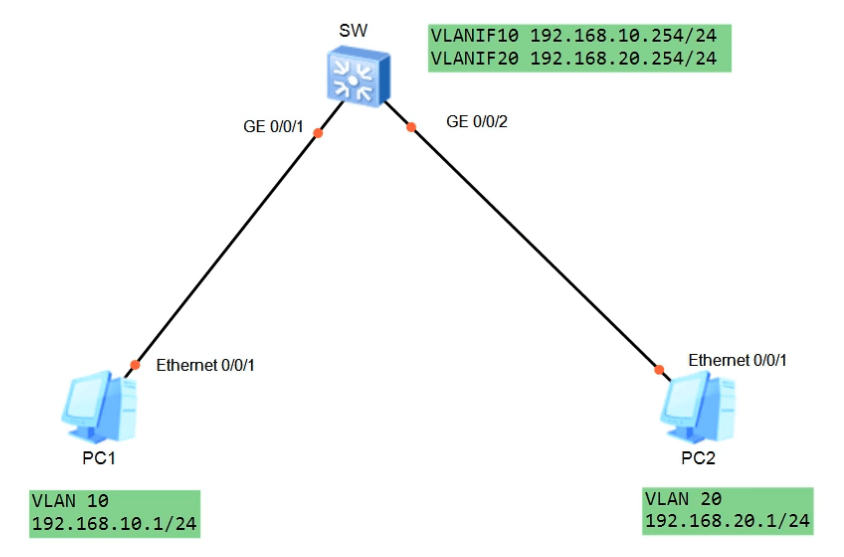

实验拓扑图

前置实验：VLAN和VLAN间路由的配置

配置思路

在交换机SW上

创建VLAN10、VLAN20并为其VLANIF10和VLANIF20
将GE0/0/1接口模式设置为access，并划入VLAN10；将GE0/0/2接口模式设置为access，并划入VLAN20

在终端上：模拟器上手动配置静态IP地址

具体步骤

首先，通过输入命令undo info-center enable来避免配置过程中出现的提示消息中断，确保命令输入流程顺畅。
创建两个VLAN，即VLAN 10和VLAN 20，或者通过命令 vlan batch 10 20 实现批量创建VLAN，提高效率。
配置VLAN的虚拟接口，分别为VLAN 10和VLAN 20设置IP地址192.168.1.254和192.168.20.254，作为PC1和PC2的默认网关。
将物理接口g0/0/1和g0/0/2分别设置为接入模式（access），并分配给VLAN 10和VLAN 20，实现三层交换机上的VLAN配置。
在两台电脑上配置静态IP地址，作为后续动态IP配置的基础步骤，确保网络连接的稳定性和可达性。

配置命令

交换机配置

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.

创建VLAN

[Huawei]vlan batch 10 20  //批量创建VLAN
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei]dis vlan ?
  INTEGER<1-4094>  VLAN ID
  summary          Summary information of vlans
  |                Matching output
  <cr>

[Huawei]dis vlan summary  //显示VLAN摘要
static vlan:
Total 3 static vlan.
  1 10 20    //可以看到已经创建好了VLAN10和VLAN20

dynamic vlan:
Total 0 dynamic vlan.

reserved vlan:
Total 0 reserved vlan.

配置VLAN虚拟接口，分别作为PC1和PC2的默认网关

[Huawei]interface vlanif10
[Huawei-Vlanif10]ip address 192.168.10.254 24
[Huawei-Vlanif10]interface vlan20
[Huawei-Vlanif20]ip address 192.168.20.254 24
[Huawei-Vlanif20]quit
[Huawei]

将物理接口上的VLAN配置

GE0/0/1配置

[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]dis this  //显示接口当前配置，可以看到没有任何配置
#
interface GigabitEthernet0/0/1
#
return
[Huawei-GigabitEthernet0/0/1]port link-type access  //配置接口模式为access
[Huawei-GigabitEthernet0/0/1]port default vlan 10  //将接口放入指定VLAN10
[Huawei-GigabitEthernet0/0/1]dis this  //显示接口当前配置，可以看到已经有了VLAN配置
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10
#
return
[Huawei-GigabitEthernet0/0/1]quit

GE0/0/2使用同样配置

[Huawei]interface GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/2]dis this  //显示接口当前配置，可以看到没有任何配置
#
interface GigabitEthernet0/0/2
#
return
[Huawei-GigabitEthernet0/0/2]port link-type access  //配置接口模式为access
[Huawei-GigabitEthernet0/0/2]port default vlan 20  //将接口放入指定VLAN10
[Huawei-GigabitEthernet0/0/2]dis this  //显示接口当前配置，可以看到已经有了VLAN配置
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 20
#
return
[Huawei-GigabitEthernet0/0/2]quit

终端配置

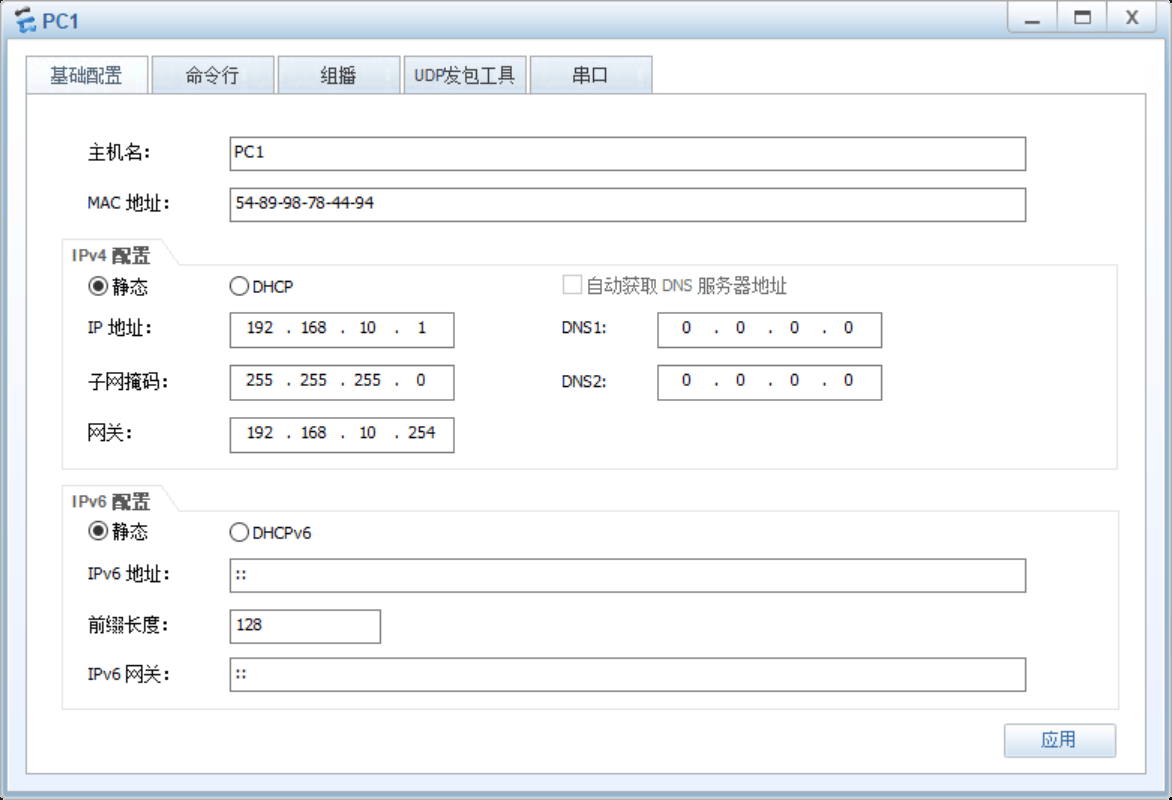

PC1手动配置静态IP

PC2手动配置静态IP

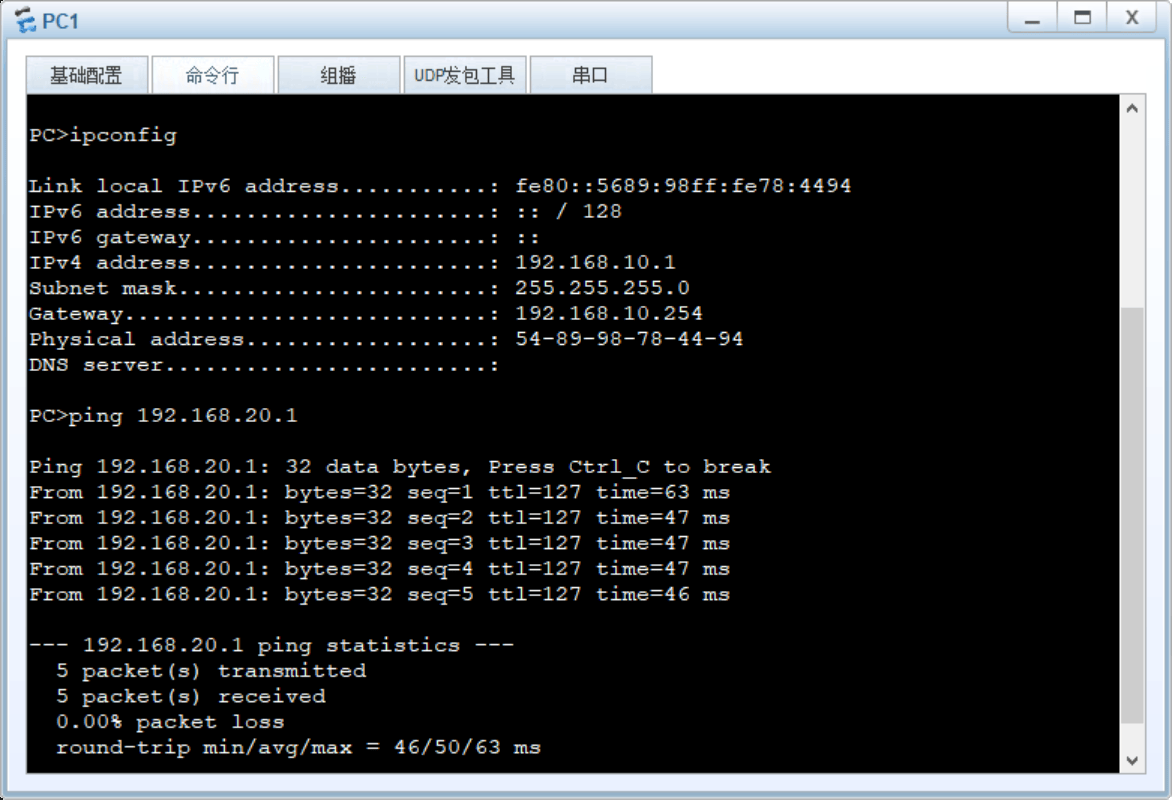

应用上述配置后，用PC1去pingPC2，理论上应该可以ping通，可以看到已经能够ping通

具体ping过程如下

PC1判断目的地址192.168.20.1是否跟自己在同一网段，发现不在同一网段，将其转发至默认网关192.168.10.254

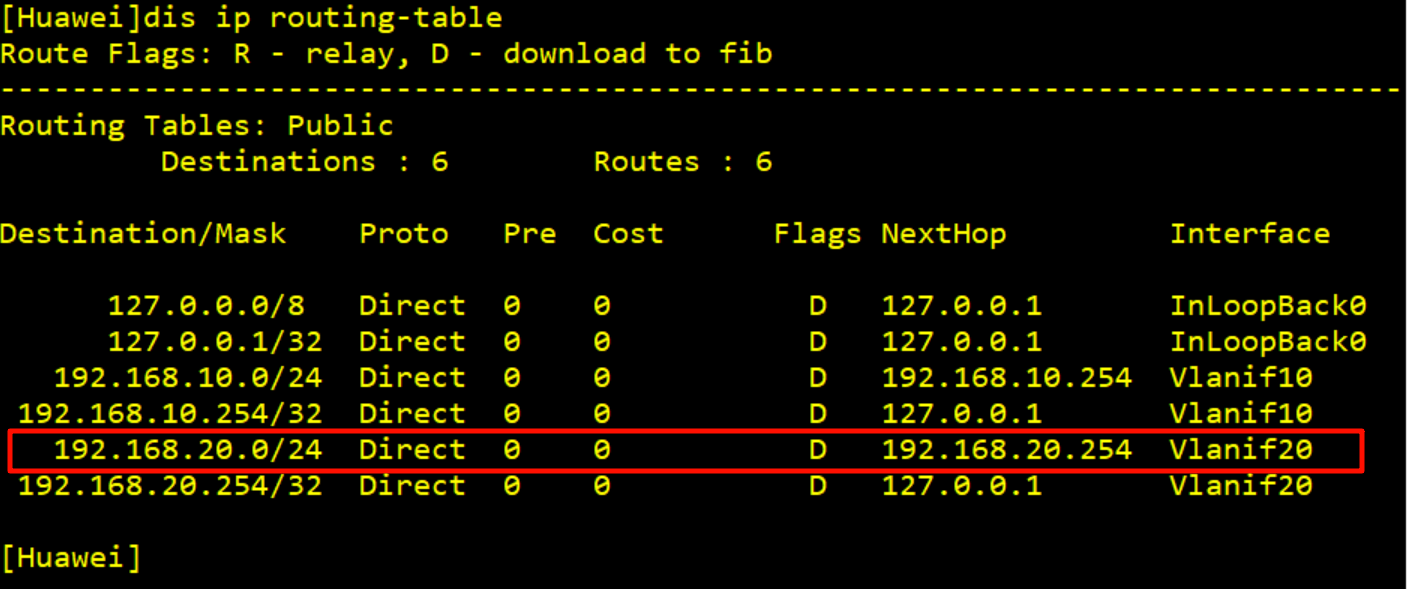

192.168.10.254在交换机上，交换机基于目的地址192.168.20.1查找路由表，发现路由表中有匹配条目(因为目的网段是该交换机直连的网段)
于是交换机将该数包从VLANIF20转发出去，实际上转发到了VLAN20当中，VLAN20中的PC2就能收到该报文

DHCP配置实验

配置要求：

VLAN10使用基于接口的DHCP配置，PC1通过DHCP协议获取新的IP地址

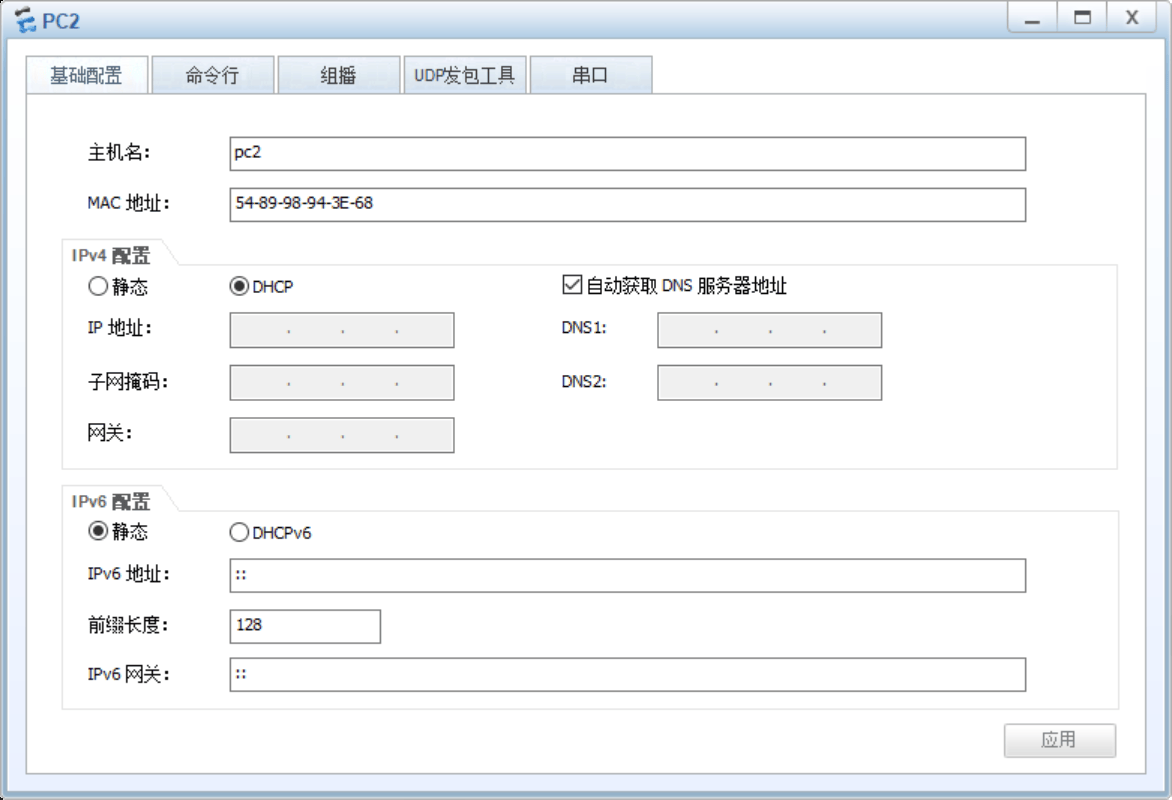

VLAN20使用基于全局地址池的DHCP配置，PC2通过DHCP协议获取新的IP地址

基于接口的DHCP配置

VLAN10使用基于接口的DHCP配置

[Huawei]dhcp enable  //全局使能DHCP
[Huawei]int Vlanif 10
[Huawei-Vlanif10]dhcp ?
  client  DHCP client
  relay   DHCP relay
  select  Select
  server  DHCP server

[Huawei-Vlanif10]dhcp select interface  //为当前接口使用基于接口的DHCP配置
[Huawei-Vlanif10]dhcp server dns-list 8.8.8.8   //配置DNS服务器列表(基于接口不用配置网关，接口地址自动作为网关)
[Huawei-Vlanif10]dhcp server excluded-ip-address 192.168.10.101 192.168.10.253   //需要排除不参与分配的地址
[Huawei-Vlanif10]dhcp server lease day 3   //配置地址租期时间

[Huawei-Vlanif10]dis this  //查看当前接口配置
#
interface Vlanif10
 ip address 192.168.10.254 255.255.255.0
 dhcp select interface
 dhcp server excluded-ip-address 192.168.10.101 192.168.10.253
 dhcp server lease day 3 hour 0 minute 0
 dhcp server dns-list 8.8.8.8
#
return
[Huawei-Vlanif10]

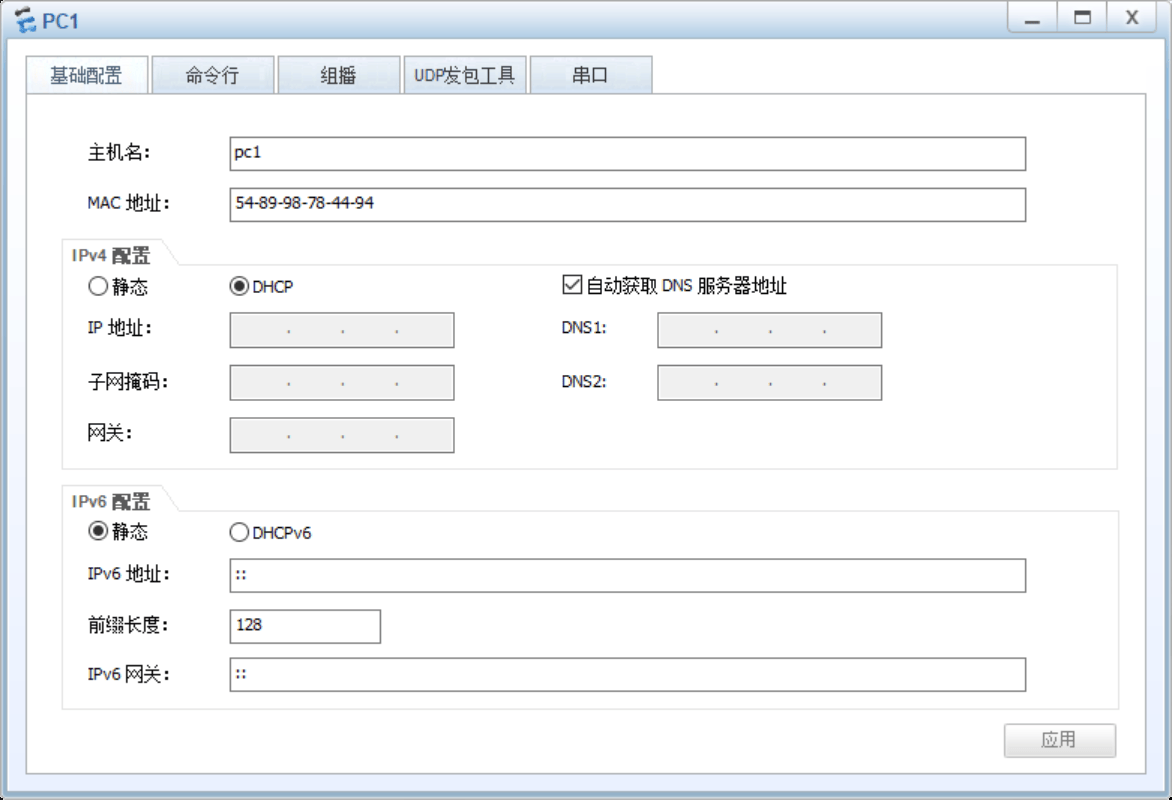

在PC1上开启DHCP获取新的地址

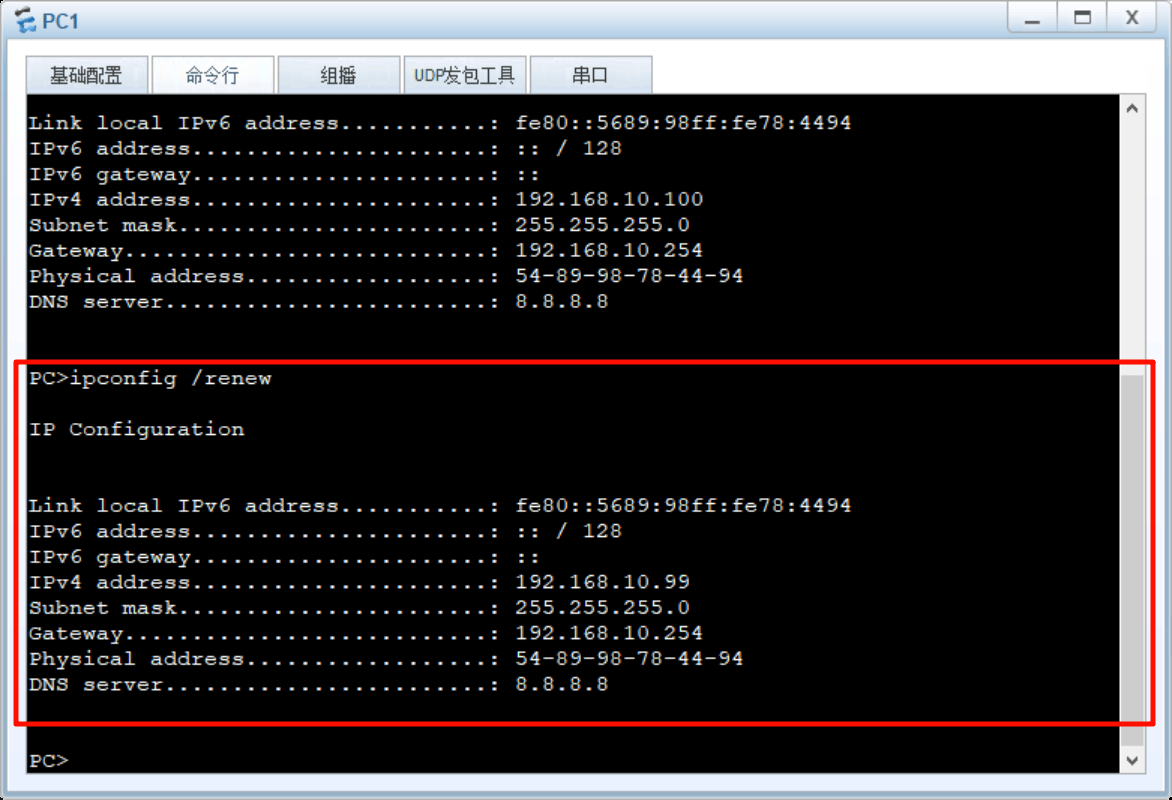

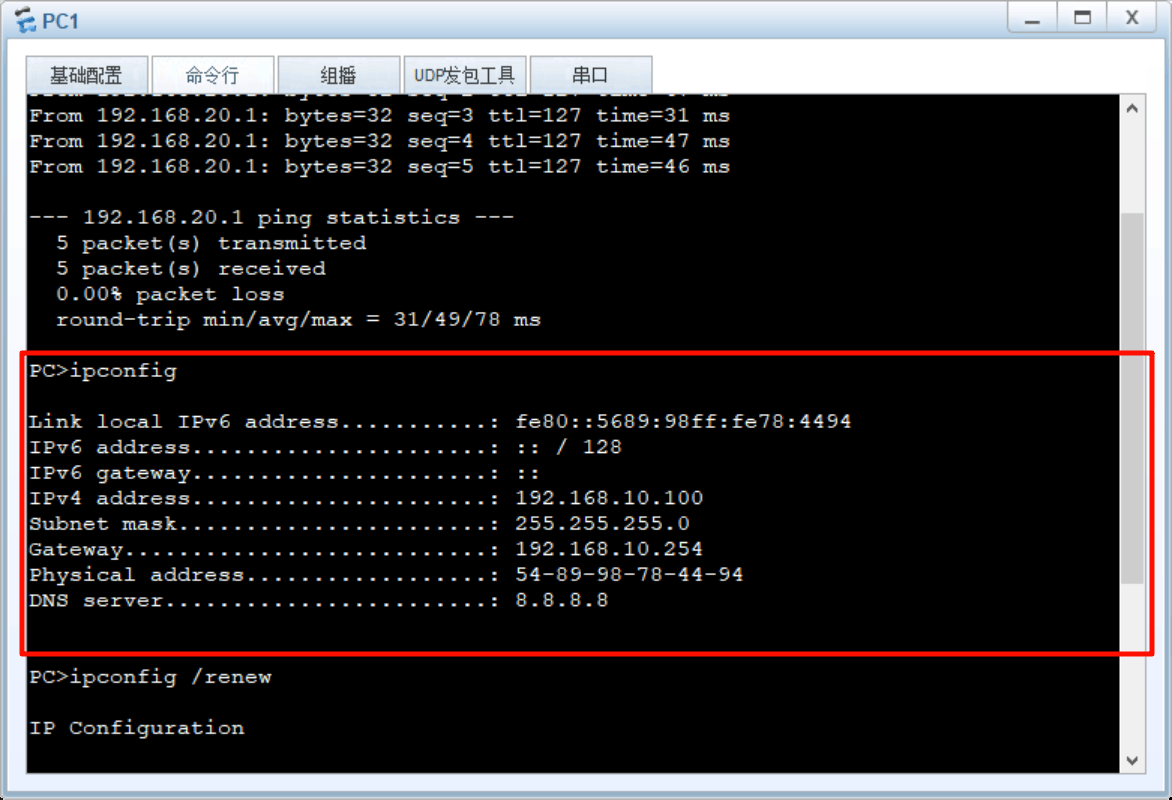

此时ipconfig命令可以看到新获取的IP地址192.168.10.100，可以看到华为设备DHCP分配地址时，是从地址池中最大的地址开始分配的(我们DHCP服务排除了192.168.10.101到192.168.10.253地址)

在PC1上使用ipconfig /renew可以重新获取IP地址192.168.10.99

基于全局地址池的DHCP配置

VLAN20使用基于全局地址池的DHCP配置

[Huawei]dhcp enable  //全局使能DHCP
[Huawei]ip pool 20
Info:It's successful to create an IP address pool.
[Huawei-ip-pool-20]network 192.168.20.0 mask 24  //宣告地址池网络
[Huawei-ip-pool-20]gateway-list 192.168.20.254  //本地址池的网关地址
[Huawei-ip-pool-20]dns-list 9.9.9.9  //本地址池使用的DNS服务器地址
[Huawei-ip-pool-20]lease day 8  //本地址池地址租期
[Huawei-ip-pool-20]excluded-ip-address 192.168.20.150 192.168.20.253  //需要排除不参与分配的地址(网关地址默认不参与分配，自动排除掉)
[Huawei-ip-pool-20]q
[Huawei]int Vlanif 20
[Huawei-Vlanif20]dhcp select global   //在接口上选择全局地址池——为什么自动选择ip pool 2地址池而不选其他的？
[Huawei-Vlanif20]
[Huawei-Vlanif20]dis this
#
interface Vlanif20
 ip address 192.168.20.254 255.255.255.0
 dhcp select global
#
return
[Huawei-Vlanif20]

笔者注：

问题：此行[Huawei-Vlanif20]dhcp select global //在接口上选择全局地址池——为什么自动选择ip pool 2地址池而不选其他的？

解答：PC2的DHCP请求通过VLANIF20发送给交换机，交换机默认从和接口相同网段的地址池当中选取地址进行分配。这里我们的VLANIF20位于192.168.20.0/24网段，在为VLANIF20执行dhcp select global时，为其绑定的地址池就是和192.168.20.0/24同网段的地址池即我们提前配置好的ip pool 2

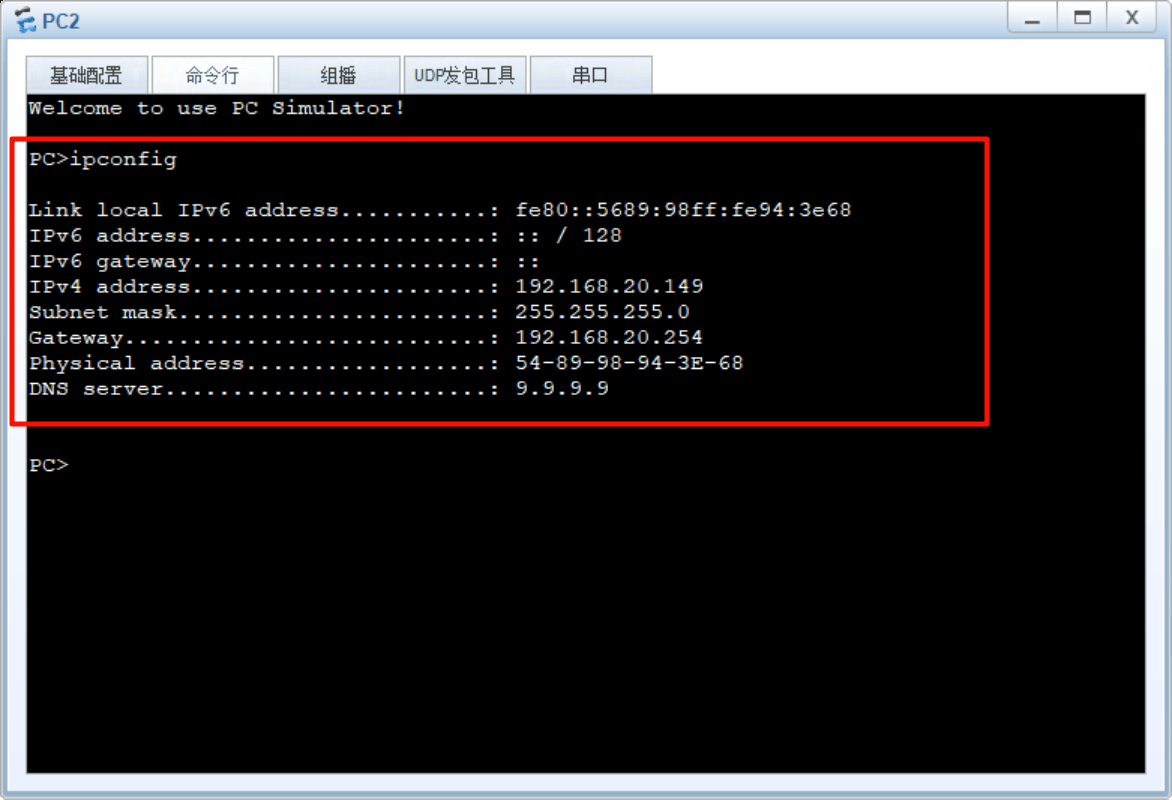

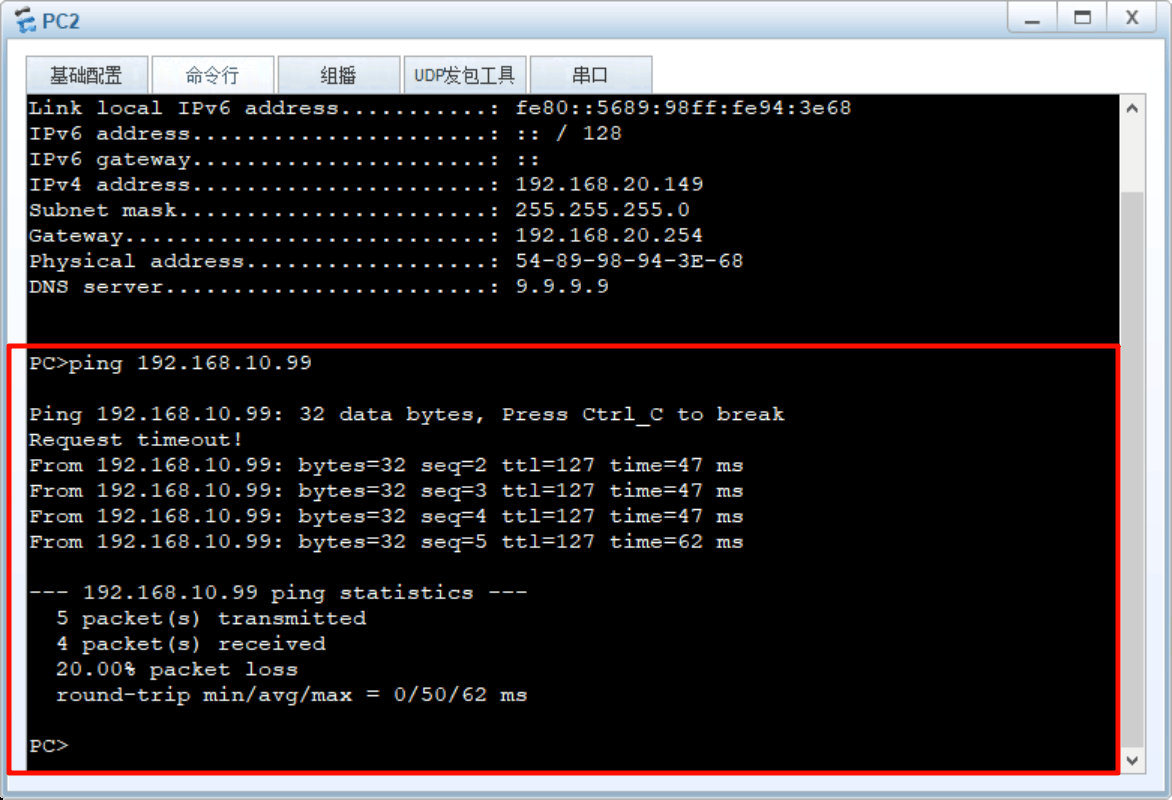

使用display current-configuration可以看到ip pool 20已经配置好

#
ip pool 20
 gateway-list 192.168.20.254
 network 192.168.20.0 mask 255.255.255.0
 excluded-ip-address 192.168.20.150 192.168.20.253
 lease day 8 hour 0 minute 0
 dns-list 9.9.9.9
#
