9-6 网络故障诊断与排查

故障排查思路

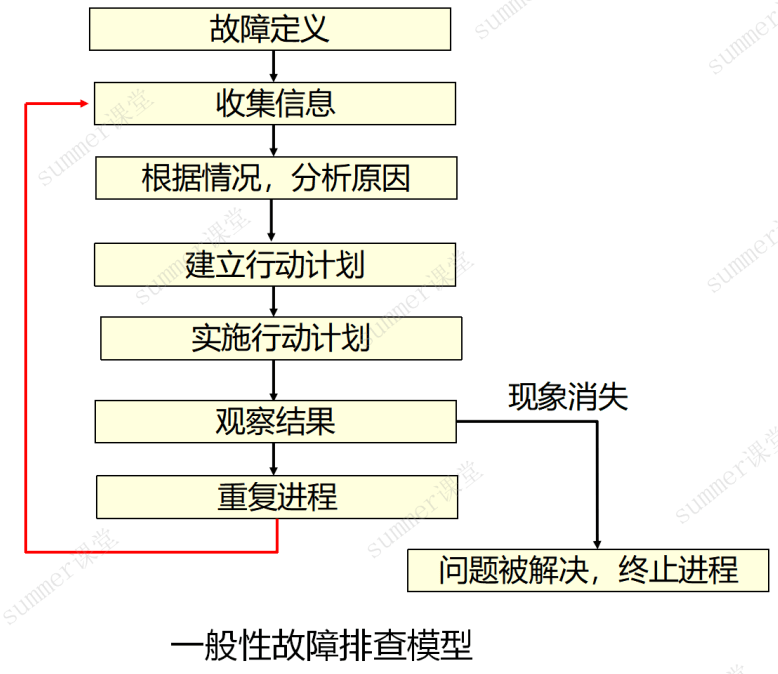

下图给出了一性般故障排除模型的处理流程。这一流程并不是解决网络故障时必须严格遵守的步骤,只是为建立特定网络环境中故障排除的流程提供了基础。

image-20250318233323821

层次化故障排查

层次化故障排查,即按照OSI七层模型,分层次排查故障

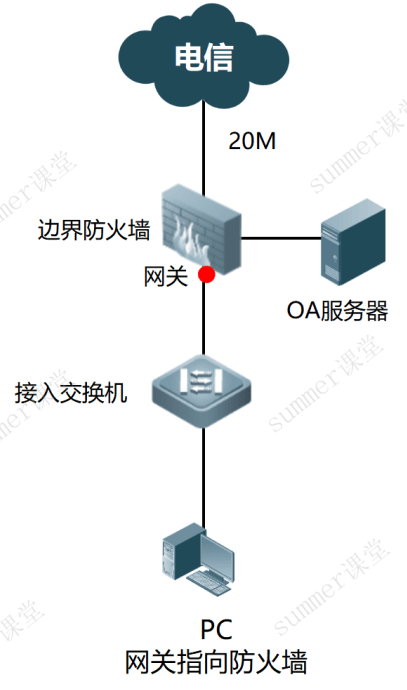

某单位网络拓扑如下,不能访问OA,怎么排查?

image-20250318233419224

思路:从下到上,物理层到应用层【也可以从上到下】

  • 物理层:检测网线连接(网线/水晶头)

  • 链路层:

    • 网卡驱动:具体就是ping 127.0.0.1,如果能够ping通,说明网卡正常,协议栈正常
    • 速率协商:不通厂商设备自动协商可能出现降速,此时需要手动配置
  • 网络层:

    • IP地址/PC到网关是否通
    • 网关到OA是否通
    • 确定故障域
  • 应用层:业务系统是否正常

例题(2024年11月案例分析三/问题2)

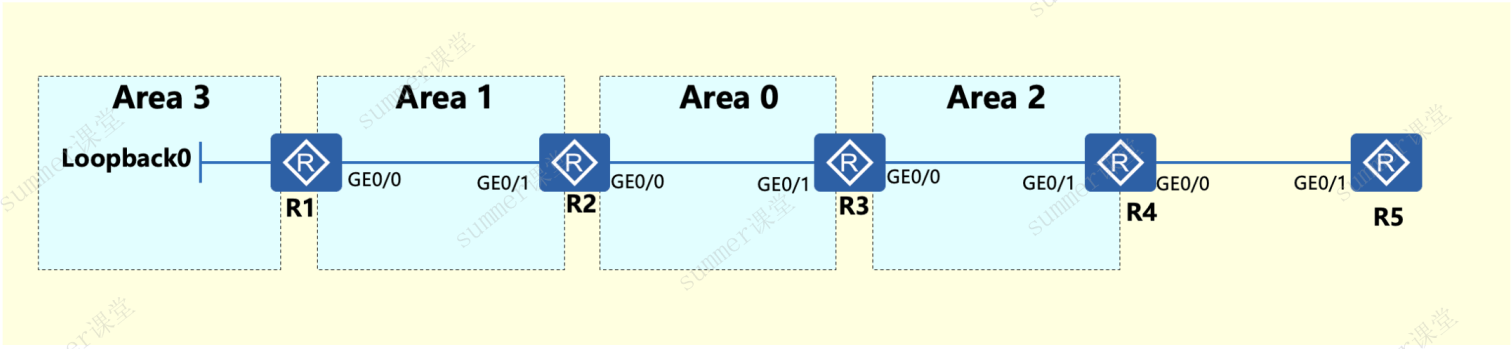

当上述4台路由器均正确配置接口IP地址,建立OSPF邻居关系,并将接口宣告到规划区域,完成OSPF路由收敛后,在路由器R1上执行ping -a 192.168.0.1 34.1.1.4,结果显示"Request timeout"请说明原因,并简要说明如何解决该故障(非静态路由解决措施)。

image-20250318233456530

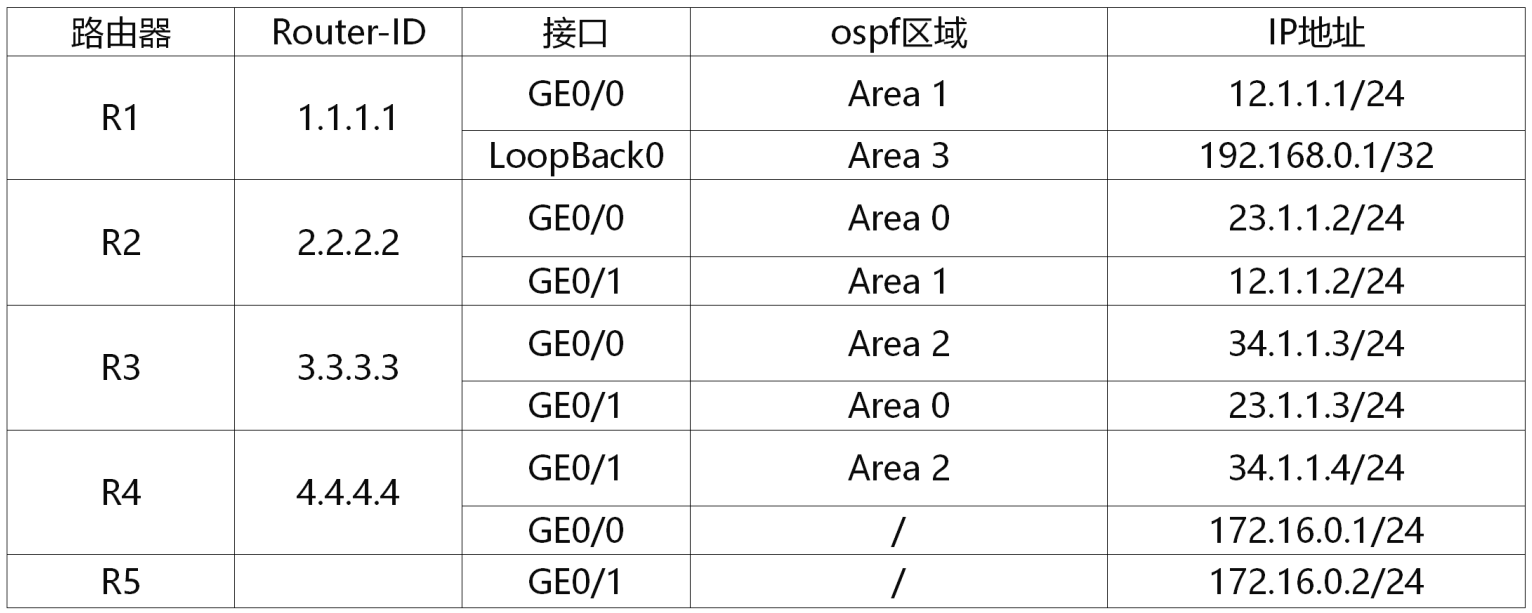

IP地址规划表

image-20250318233511531

答案:OSPF区域3和骨干区域0没有直连,导致R1不能正常学习R4的路由;可以在R1和R2配置vlink(或叫虚连接)来解决。

解析:ping -a 192.168.0.1 34.1.1.4即使用R1的环回口去ping R4 的GE0/1口,ping不通原因很直观:OSPF要求所有区域要和区域0直接连接,才能学到路由,图中区域3没有和区域0连接,导致R1学习不到路由,无法转发发往R4的数据报,此时可以在R1和R2配置vlink(或叫虚连接)来解决,保证区域0和区域3打通;或者直接将区域3通过路由器和区域0直接连接[虚连接是一种临时解决方案,改造时应当尽量直接连接区域0,才能永久解决]
