5-9-2 静态路由与默认路由

5-9 路由协议

5-9-2 静态路由与默认路由

静态路由

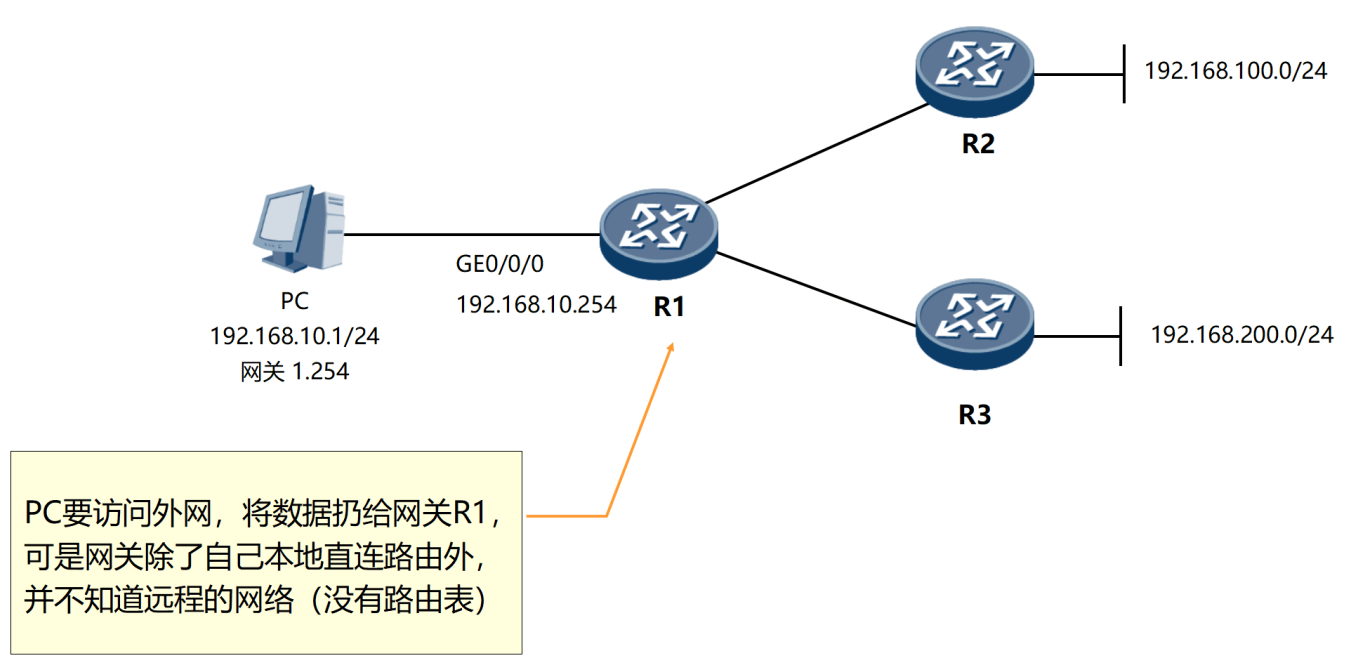

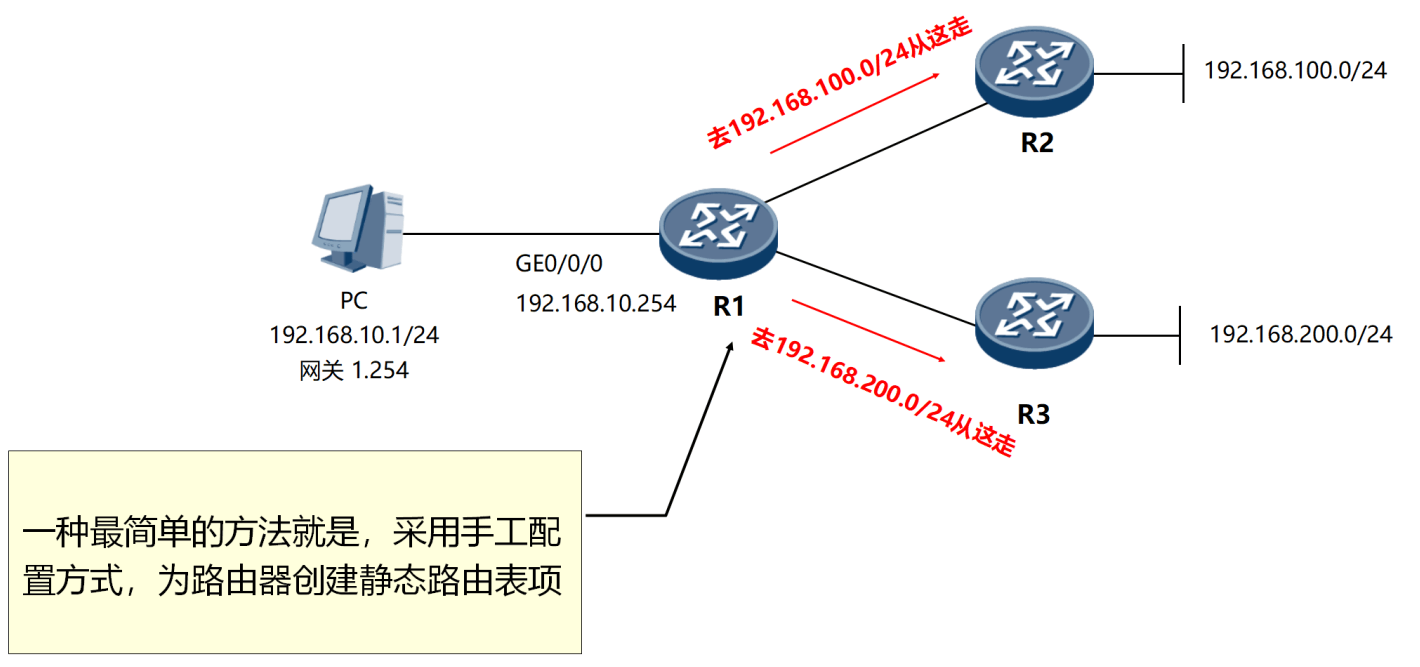

如下图所示：

PC要访问外网，将数据扔给网关R1，可是网关除了自己本地直连路由(即图中GE0/0/0接口所在的192.168.10.1/24段、R1和R2之间网段、R1和R3之间网段这3条直连路由)外，并不知道远程的网络 (没有路由表)，因此PC要访问外网，R1路由表中没有192.168.100.0/24及192.168.200.0/24条目，无法转发

一种最简单的方法就是，采用手工配置方式，为路由器创建静态路由表项

静态路由的配置

静态路由的配置(关联下一跳IP的方式)[这是最常用的一种方式]

1	[Router]iproute-static 目的网络号掩码下一跳IP地址

静态路由的配置（关联出接口的方式）

1	[Router]iproute-static 目的网络号掩码出接口

静态路由的配置（关联出接口和下一跳IP的方式）

1	[Router]iproute-static 目的网络号掩码出接口下一跳IP地址

注意：以太网网口(如E、F、G等口)有限制，以太网网口不能使用出接口方式配置静态路由，仅能关联下一跳IP地址形式配置，只配置出接口时不通

配置示例：

1
2
3

[R1] ip route-static192.168.100.0 255.255.255.0 192.168.12.2

[R1] ip route-static192.168.200.0 24 192.168.13.2

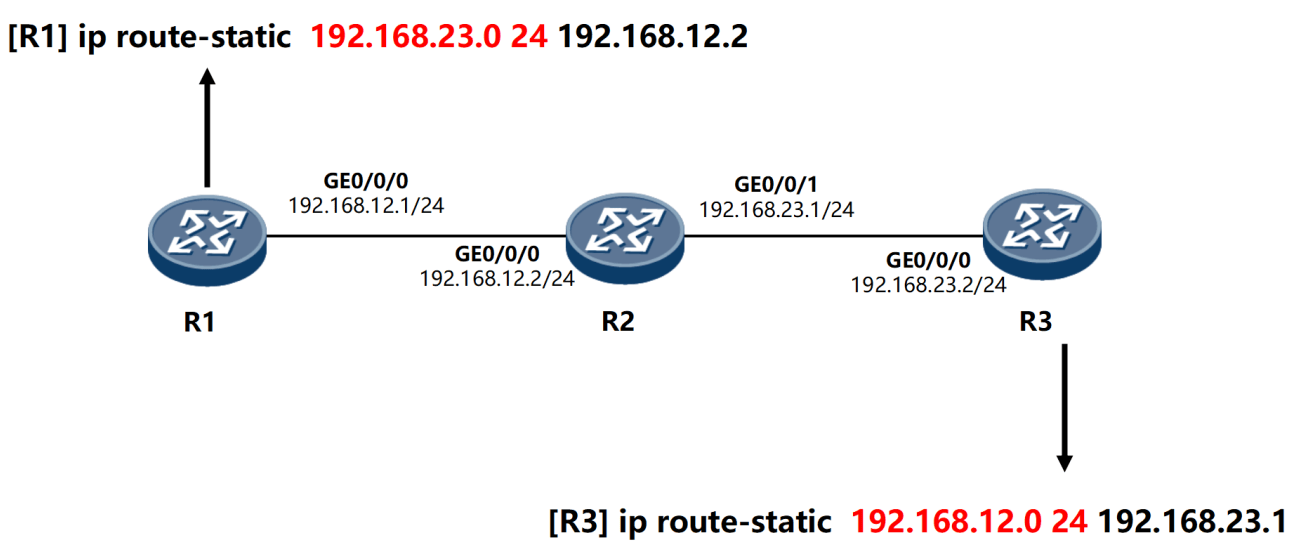

静态路由配置示例

欲使得R1能够ping通192.168.23.0/24网段，即R3的左侧接口，就需要配置静态路由，命令如下：

1	[R1] ip route-static192.168.23.0 24 192.168.12.2

考虑到通信是双向的，R3也需要配置静态路由：

1	[R3] ip route-static192.168.12.0 24 192.168.23.1

R2上不用配置静态路由，因为192.168.23.0/24和192.168.12.0/24都是其直连的网段，已生成直连路由

注意：

通信是双向的，因此要留意往返流量 (的路由)
路由行为是逐跳的，因此需要保证沿途每一台路由器都有路由

默认路由

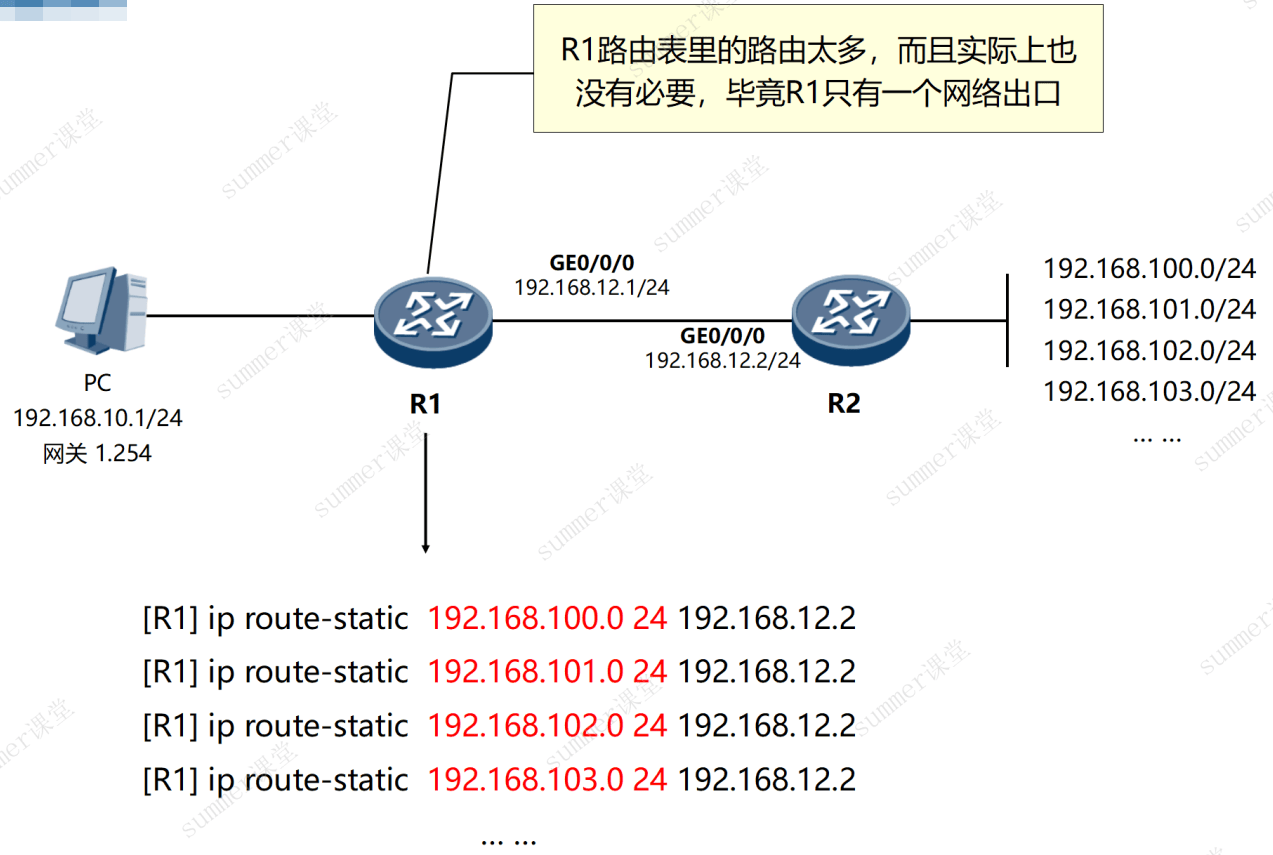

如下图所示，路由器R2连接了许多网络，因此若使用静态路由，则需要在R1的路由表上配置许多条路由条目，效率不高

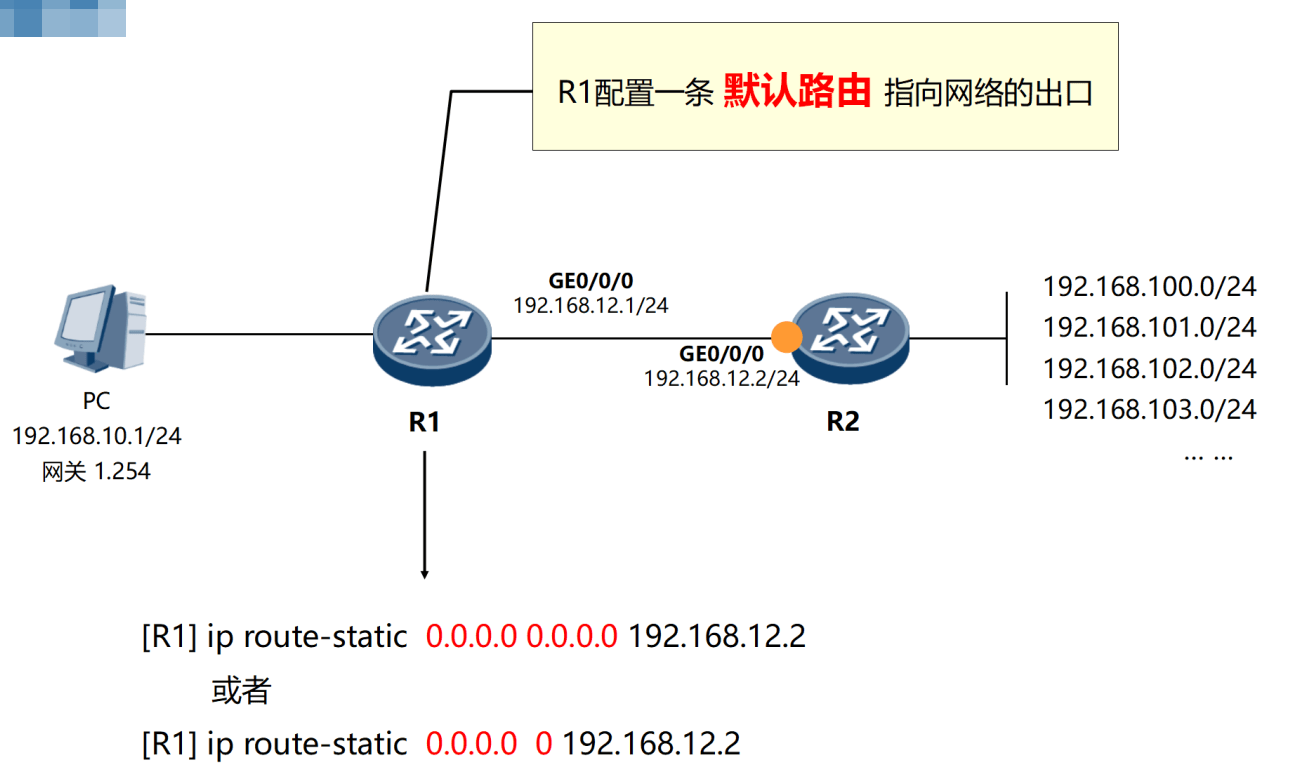

但是，这许多路由条目具有相似性，就是下一跳都指向R2，于是可以将许多条路由条目简化成1条，目的网络用0.0.0.0/0表示，下一跳合并为1个，显示为1条路由条目，意思是默认指向该接口

上面的简化拓扑在实际中，一般R1是核心交换机，R2是出口路由器，R2后面连接着运营商网络，用户的PC上网可能访问各种互联网服务，而这些目的网络的下一跳都是出口路由器，不可能也不会配置无数条路由，因此在R1上配置默认路由指向R2，即核心交换机配置一条默认路由指向出口路由器，出口路由器也会配置一条默认路由指向运营商的某个地址

静态路由与默认路由特点

静态路由

静态路由优先级为60
配置简单
手工配置，可控性高
节省网络带宽
网络大时，工作量大，比如配置1000条静态路由
网络故障时，无法响应拓扑动态变化

默认路由

默认路由优先级也为60，它本质上也是静态路由
默认路由是一种特殊的静态路由，走投无路的选择
配置简单，简化管理
降低路由CPU、内存资源
用处：网络出口路由器/防火墙/核心交换机

等价路由和浮动路由

等价路由：等价路由（Equal-Cost Multi-Path Routing, ECMP）是指到达同一个目的 IP 或者目的网段存在多条 Cost 值相等的不同路由路径。这些路径在路由表中共存，允许路由器在转发数据包时选择不同的路径，从而实现负载均衡

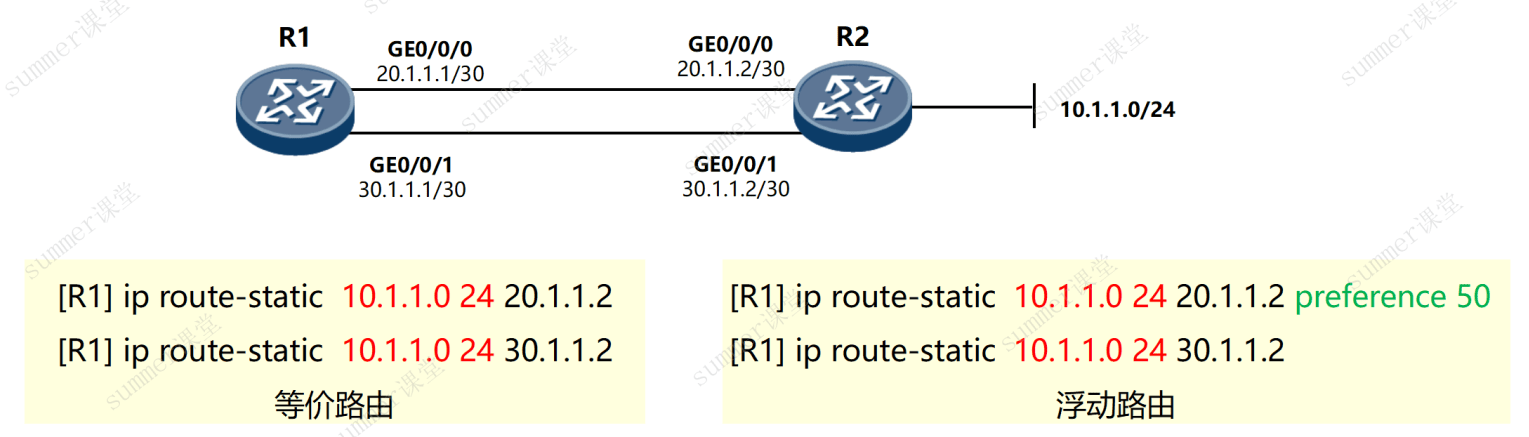

浮动路由：浮动路由（Floating Route）是一种特殊的静态路由，通过配置去往相同的目的网段，但优先级不同的静态路由，以保证在网络中优先级较高的路由（主路由）失效的情况下，提供备份路由主用路由的备份，保证链路故障时提供备份路由。如下图所示，静态路由默认优先级为60，将其中1条优先级改为50，那么改动的这条优先级更高，成为主路由

特性	等价路由	浮动路由
路径数量	多条路径同时工作，实现负载均衡。	只有一条路径工作，其他路径作为备份。
优先级	多条路径的优先级相同。	主路径优先级高，备份路径优先级低。
带宽利用率	高，多条路径同时传输数据。	低，正常情况下只有一条路径工作。
可靠性	高，多条路径同时工作，一条路径故障不影响整体。	高，主路径故障时备份路径自动切换。
配置复杂度	高，需要确保多条路径的开销值相等。	高，需要手动配置主路由和备份路由。
