2-6 数字调制技术
数字调制技术简介
调制：将数字信号转换成模拟信号称为调制
解调：将模拟信号转换为数字信号称为解调
幅度键控(ASK)：用载波的两个不同振幅表示0和1，即波形幅度不同来区分0和1
频移键控(FSK)：用载波的两个不同频率表示0和1，即波形频率不同来区分0和1
相移键控(PSK)︰用载波的起始相位的变化表示0和1(初相位不同)，即波形初相位不同来区分0和1
正交幅度调制(QAM)：把**两个幅度相同但相位差90°**的模拟信号合成一个模拟信号(用于5G、WiFi)，见下右图所示
码元只取2个相位值叫2相调制，码元可取4个相位叫4相调制，则N = 2，N = 4
DPSK是2相即N = 2，QPSK是4相(Quadra)即N=4
DPSK（Differential Phase Shift Keying）是一种数字调制技术，全称为差分相移键控。
QPSK（Quadrature Phase Shift Keying），正交相移键控
例题
解析：

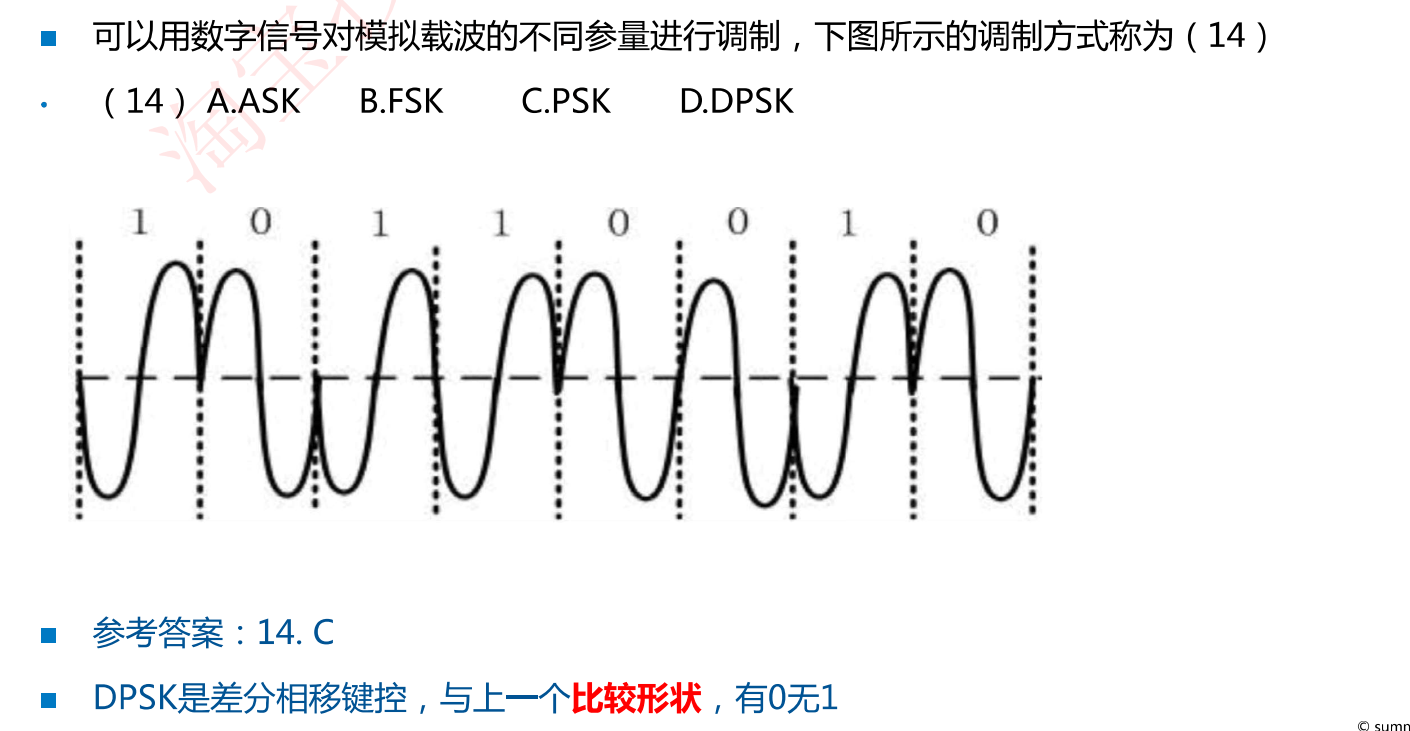

PSK相移键控：用载波的起始相位的变化表示0和1(初相位不同)——类似于曼彻斯特编码
- 假设上图为PSK，若第一个周期波形表示1，则第4个周期波形应当与第一个周期相同，但图中显然不同，假设不成立
DPSK差分相移键控：与上一个波形比较形状，有变化表示0，无变化表示1——类似于差分曼彻斯特编码
差分曼彻斯特：与上一个时钟周期比较起始位，有变化表示0，无变化表示1

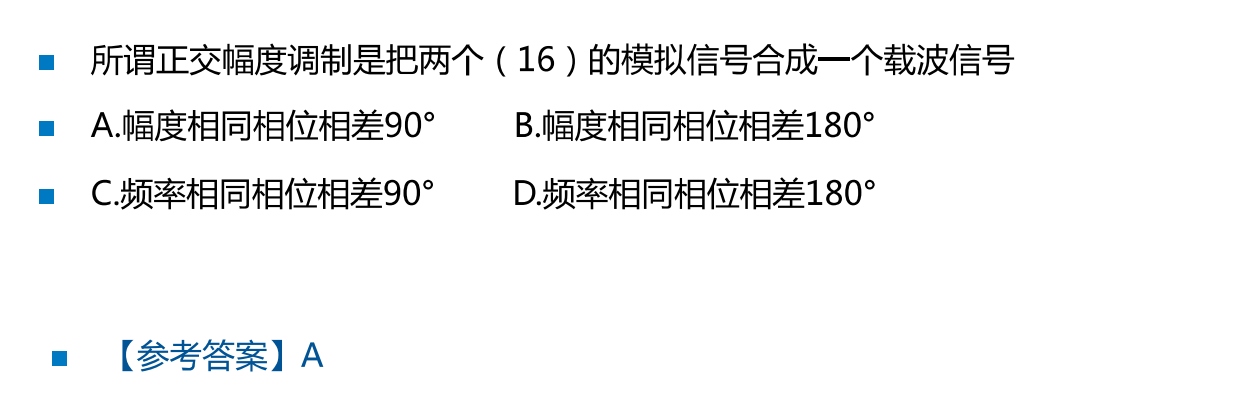

解析：幅度调制即域幅度相关，正交即指90度
解析：

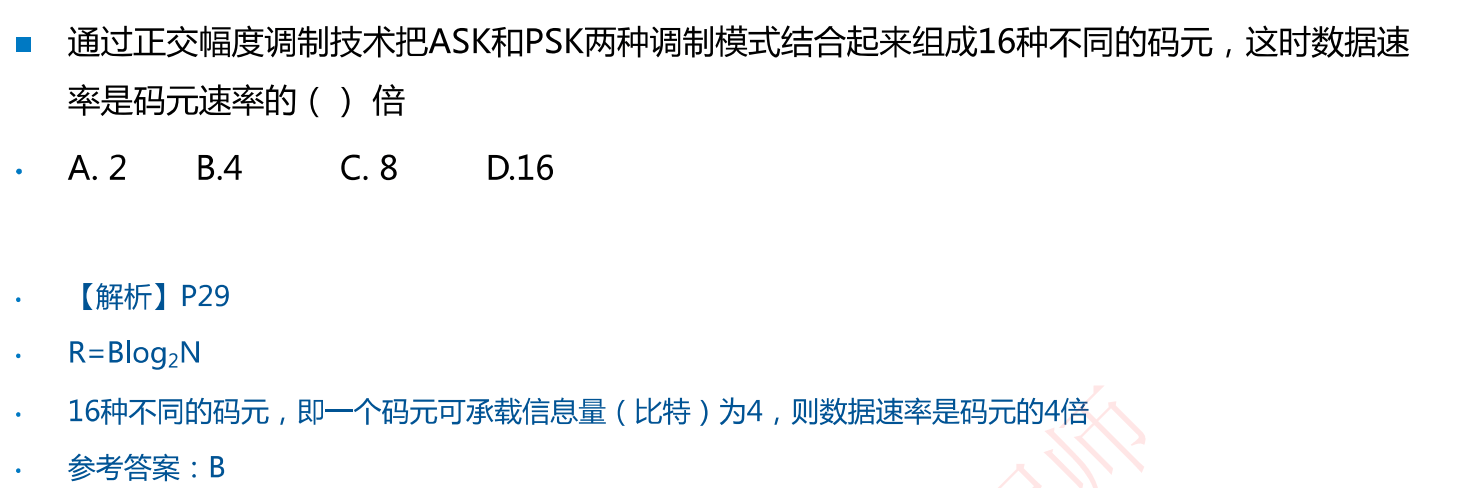

- 方法1：代尼奎斯特定理公式：16种不同的码元，则N = 16，带入公式可知R(数据速率)为B(码元速率)的4倍
- 方法2：16种不同的码元，则N=16即一个码元可承载信息量（比特）为4，则数据速率是码元的4倍
解析：

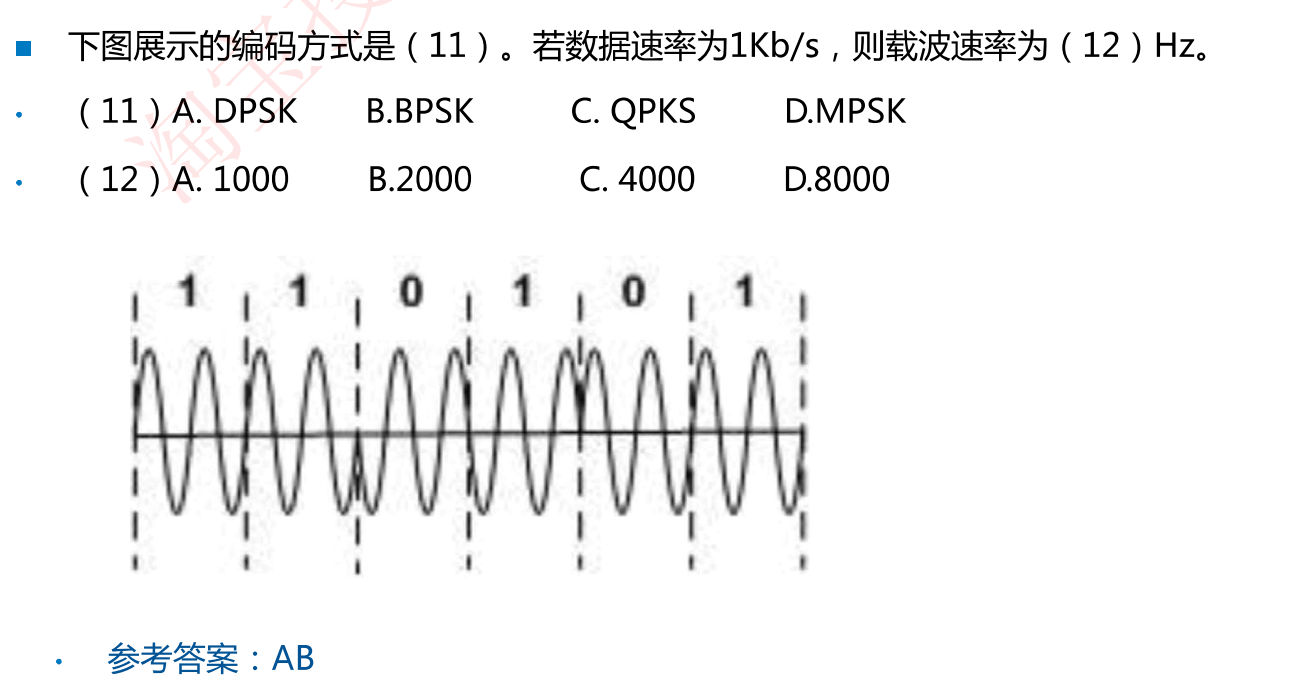

差分相移键控DPSK：与上一个波形比较形状，有变化表示0，无变化表示1，合本题所示
码元的一个时钟周期内有2个载波，所以载波速率是码元速率的2倍，故载波速率为2000
此题偏怪难，不会做正常

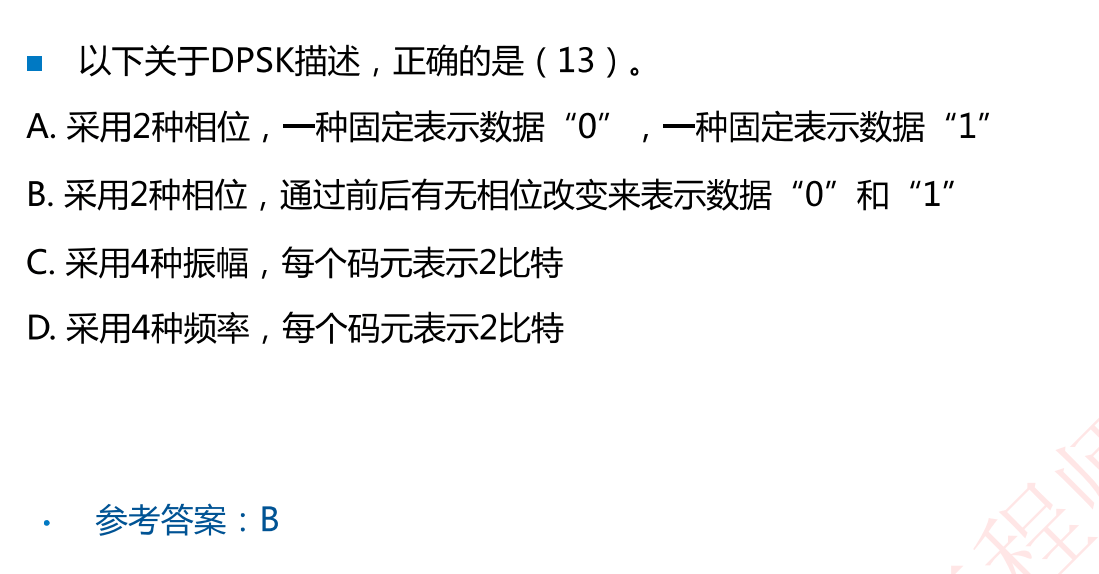

解析：本题考察DPSK差分相移键控
解析：

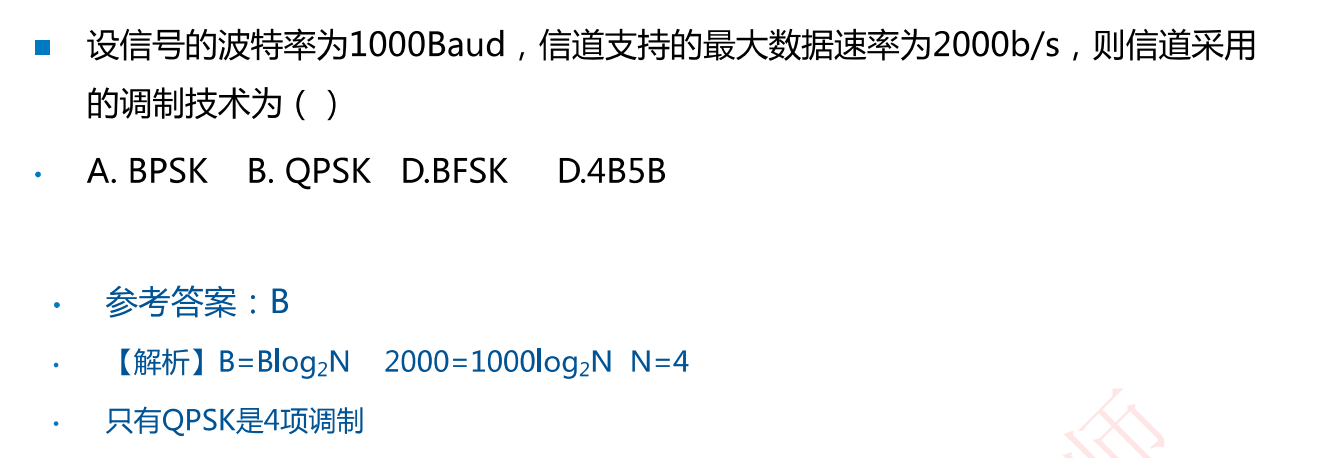

由题设可知：B = 1000 Baud，R = 2000b/s，问调制技术即问N是多少，没出现噪声就根据尼奎斯特定理求得N=4
D选项是编码技术，不是调制技术
