12-3 网络分析与设计
五阶段周期模型——瀑布模型，五阶段考的最多
五阶段周期模型是一个瀑布模型，只需根据瀑布一步一步进行即可。五阶段模型考察最多
- 需求规范：即需求分析
- 通信规范：根据通信流量分析，估算网络流量及设备利用率
- 逻辑网络设计：绘制网络拓扑图、IP地址规划、VLAN规划、安全管理规划(网络是否分成几个区，各区之间是否安装防火墙等)等
- 物理网络设计：包括综合布线等物理网络设计，考虑网线、光纤、配线架等
- 实施阶段：

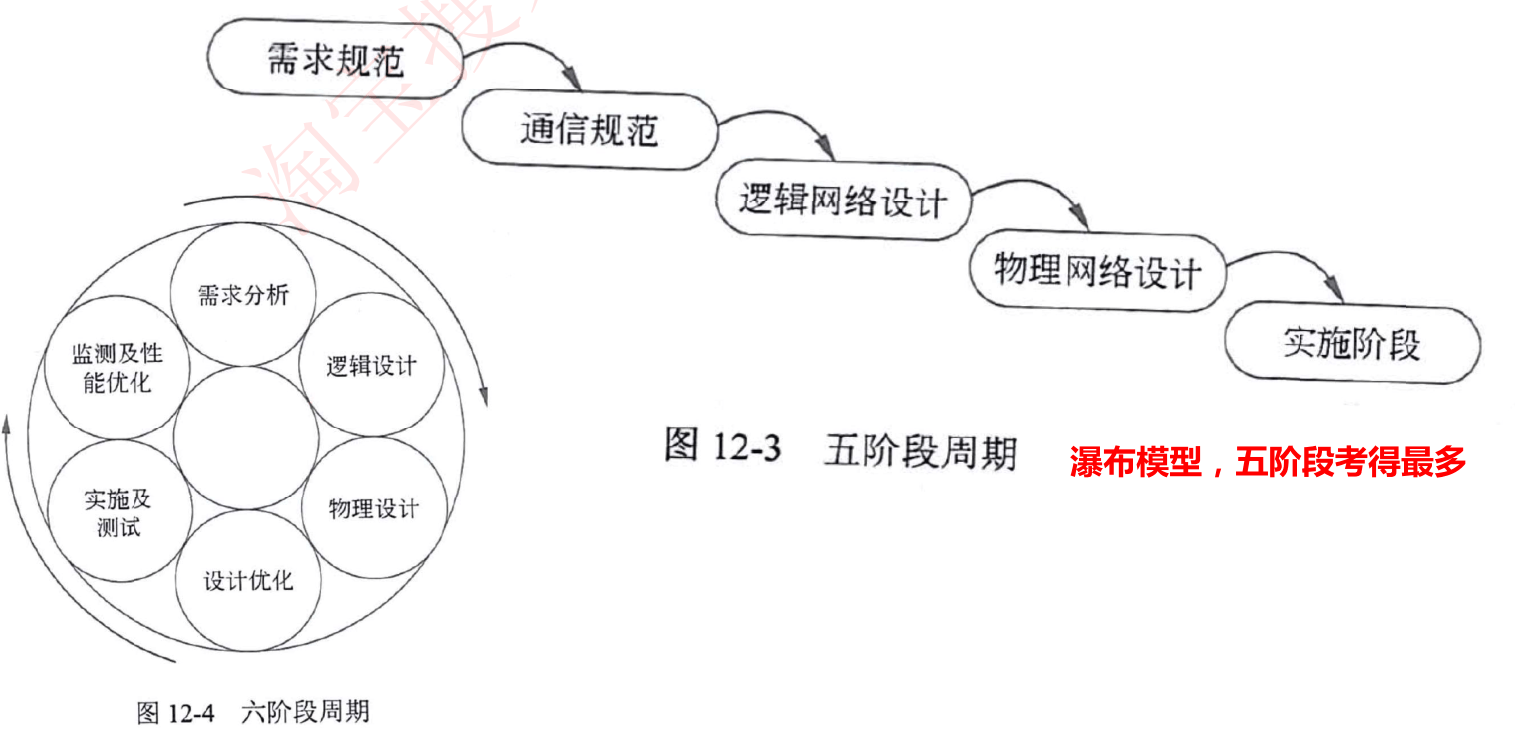

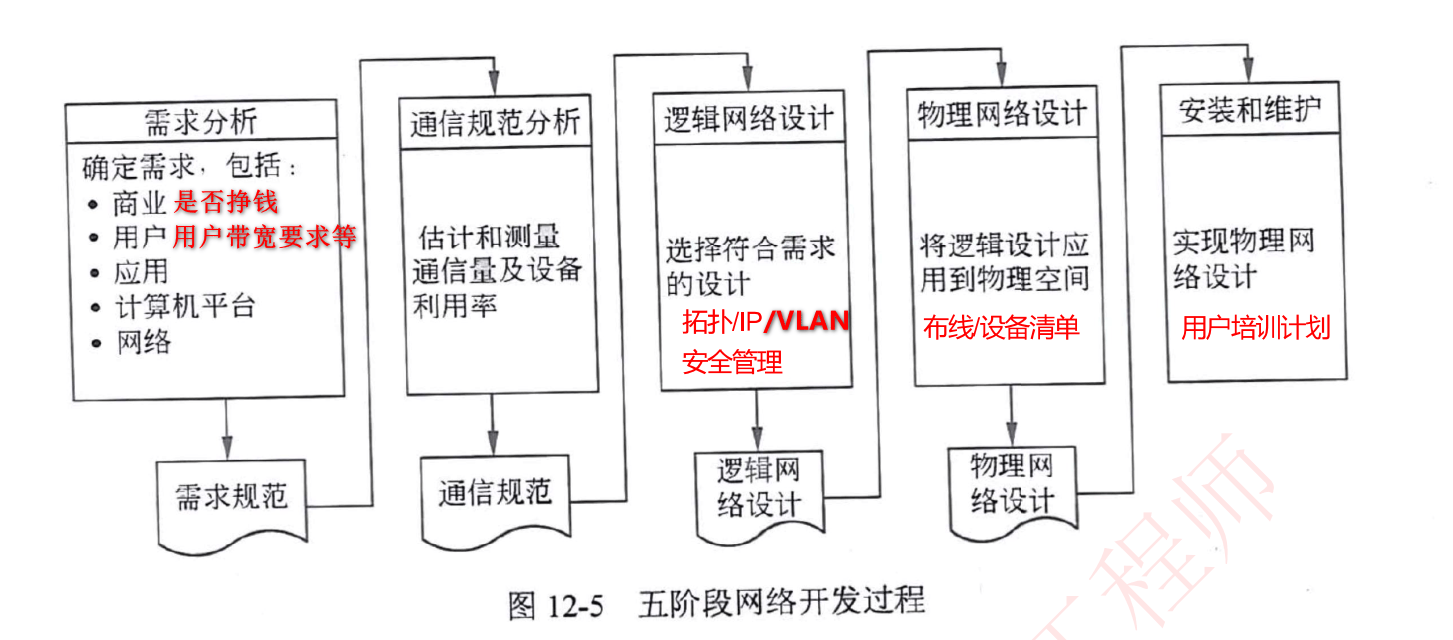

详细五阶段网络开发过程见下图所示
五阶段网络开发过程
六阶段周期模型——圆形的循环往复模型
六阶段模型为循环，做完之后仍需要进行不断优化，图见上
网络流量分析
初步的网络流量分析↓
早期内部网络访问互联网较少，遵循80/20原则；目前访问互联网流量已经很大，遵循20/80原则。

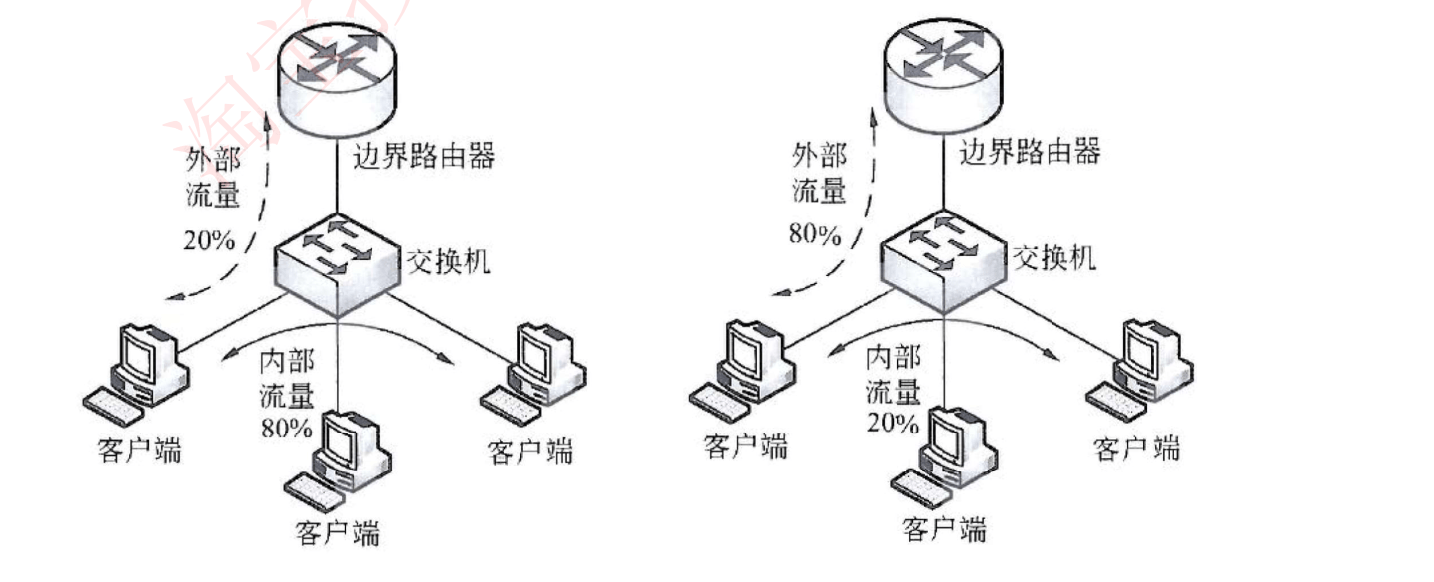

80/20原则：内部流量占到80%，外部流量占到20%，如上图1所示，说明网络中内部流量占比较大；
20/80原则：内部流量占到20%，外部流量占到80%，如上图2所示，说明网络中外部流量占比较大，目前此类网络居多。
例题

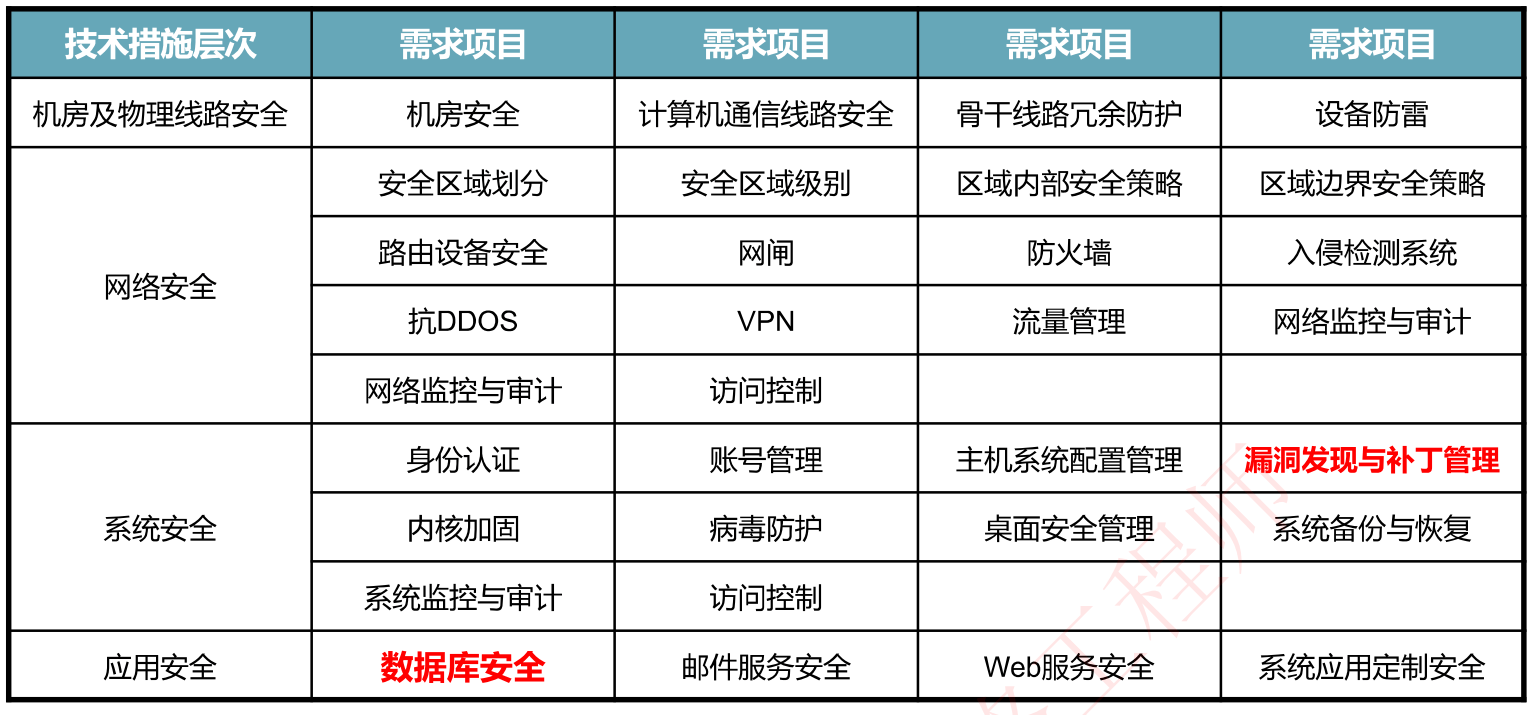

网络安全技术措施表(老三级等保要求)
注意：标红项目的归类，数据库安全归到应用安全，漏洞发现和补丁管理归到系统安全

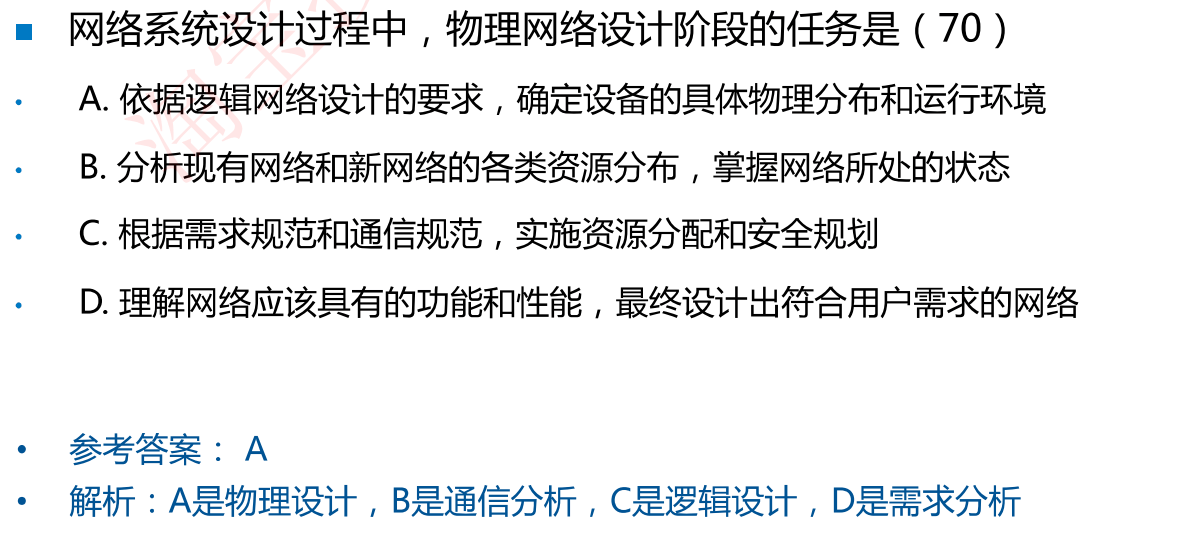

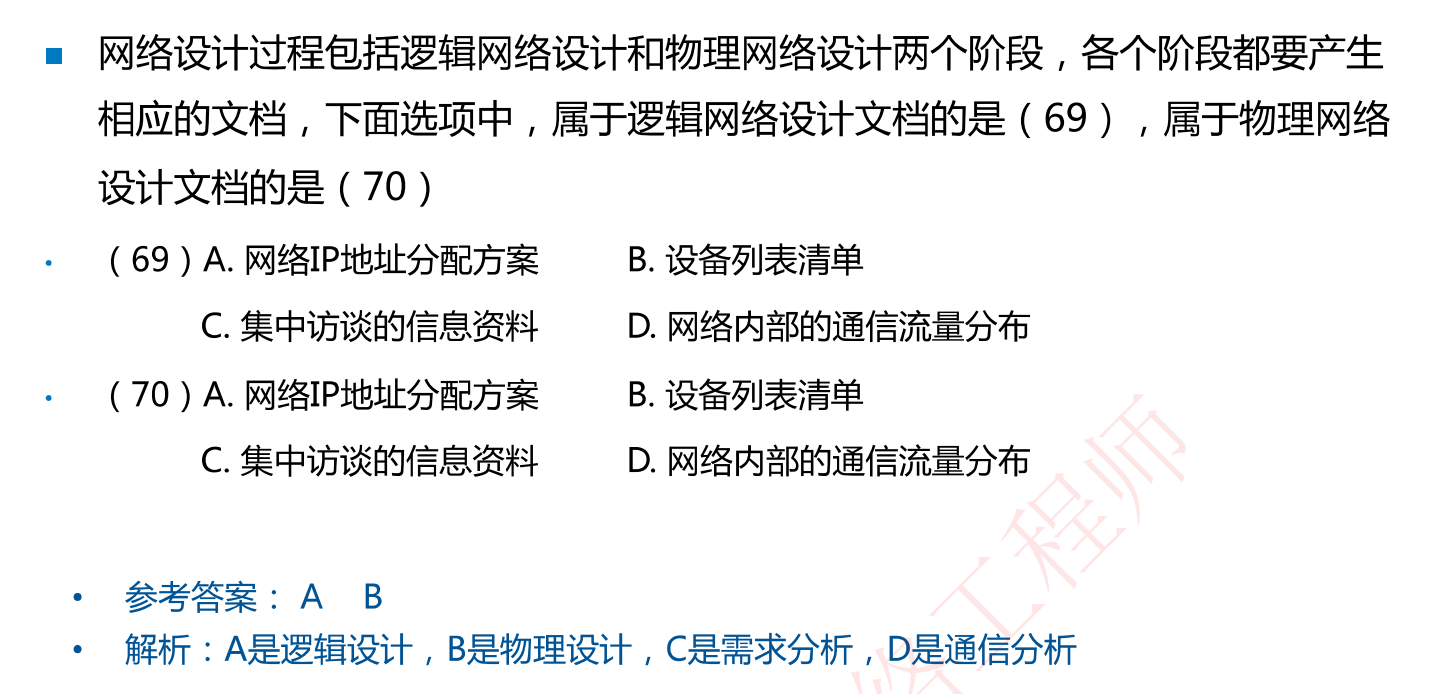

例题

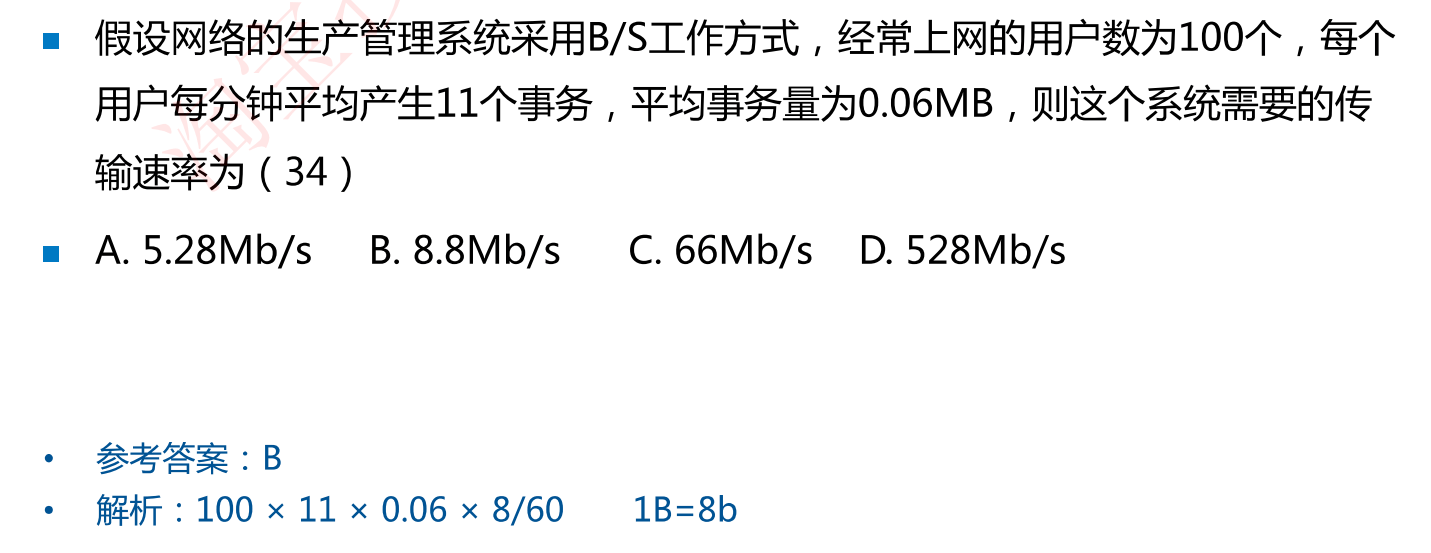

解析：注意B和b进制转换乘8

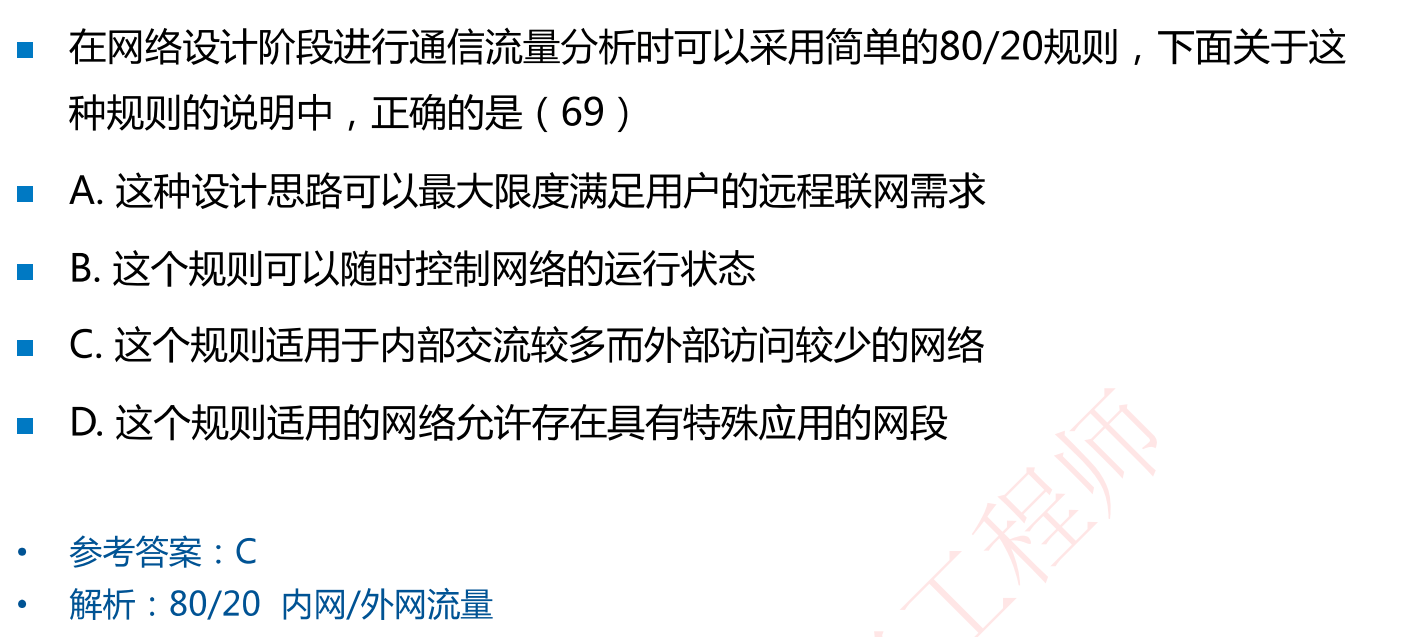

解析：80/20分别是内网/外网流量
技术评价
在进行网络技术选择时，应当考虑：通信带宽、技术成熟性、连接服务类型、可扩展性、高投资产出比等因素
对于大型网络工程来说，项目本身不能成为新技术的试验田。应当尽量使用较成熟、拥有较多案例的技术。

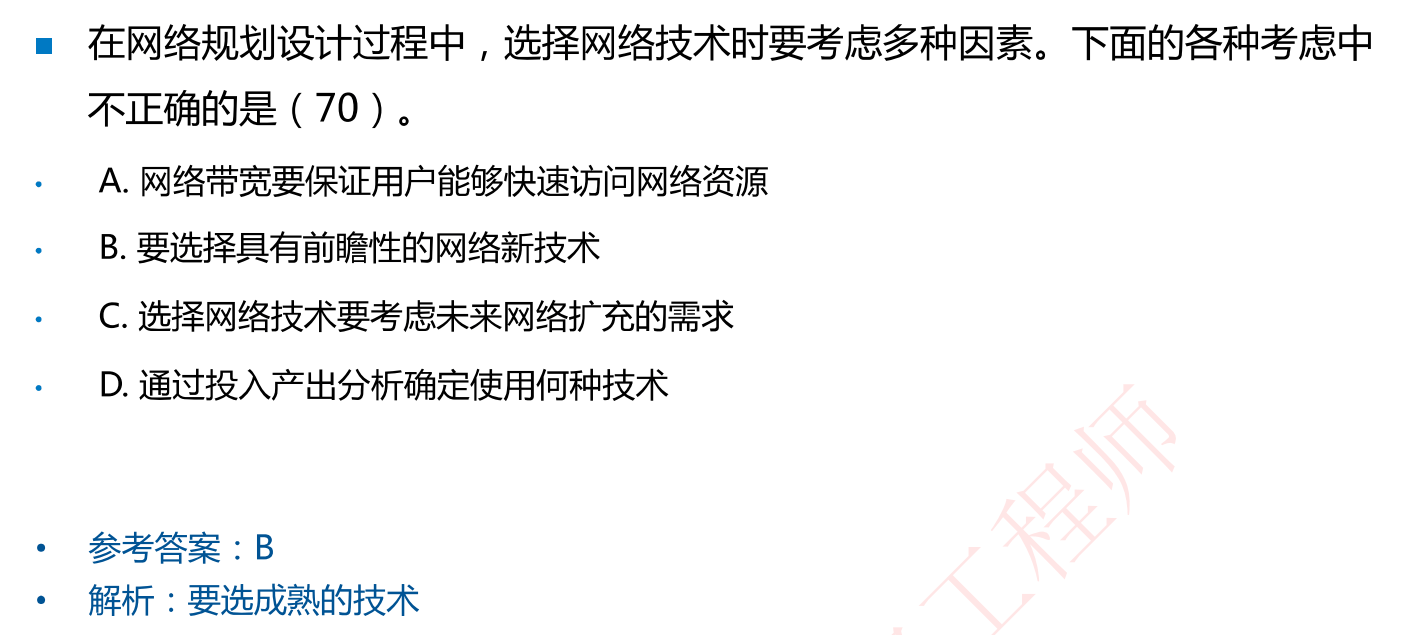

例题
网络结构与功能
局域网结构类型
简易的网络架构

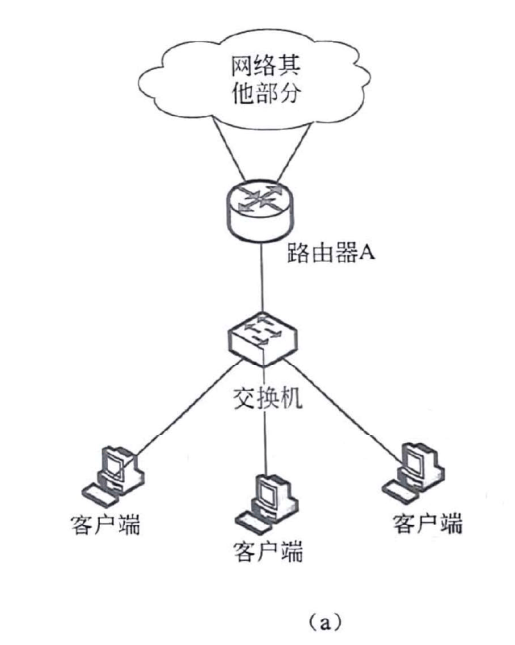

小规模——简易网络架构：交换机一面直接连接客户端，另一面直接接出口路由器，出口路由器可以连接到各个运营商
多层网络架构

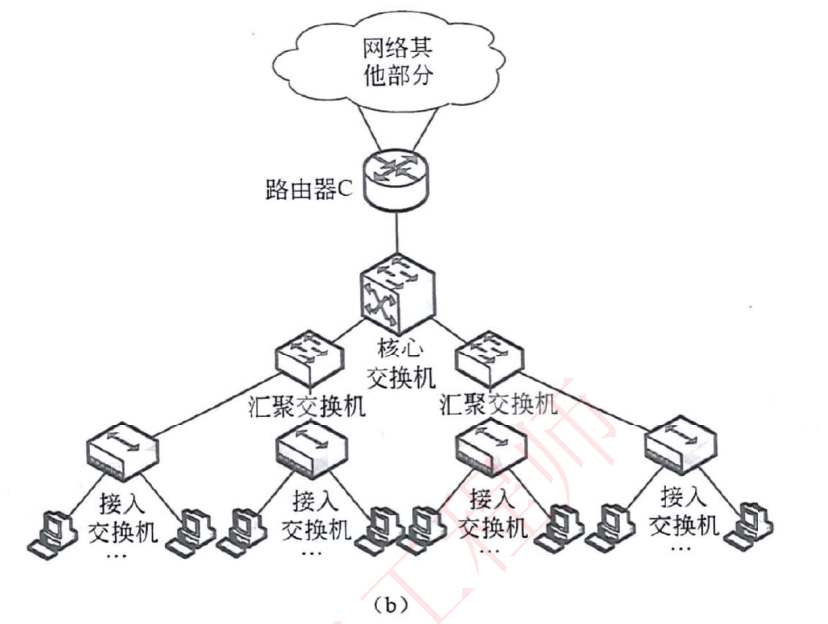

大规模——多层网络架构：接入交换机连接用户客户端，网上接汇聚交换机，再往上接核心交换机，核心交换机再接出口路由器访问公网
出口为何要必须用路由器？——因为一般只有路由器支持NAT(部分防火墙也支持，但建议各司其职)，绝大多数二层交换机不支持NAT网络地址转换

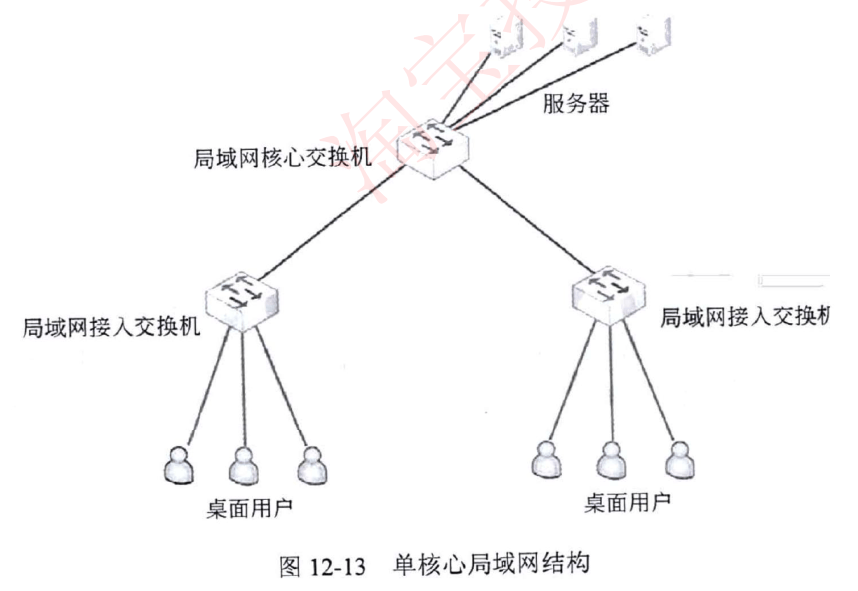

单核心局域网结构
如果核心交换机挂掉，则网络瘫痪

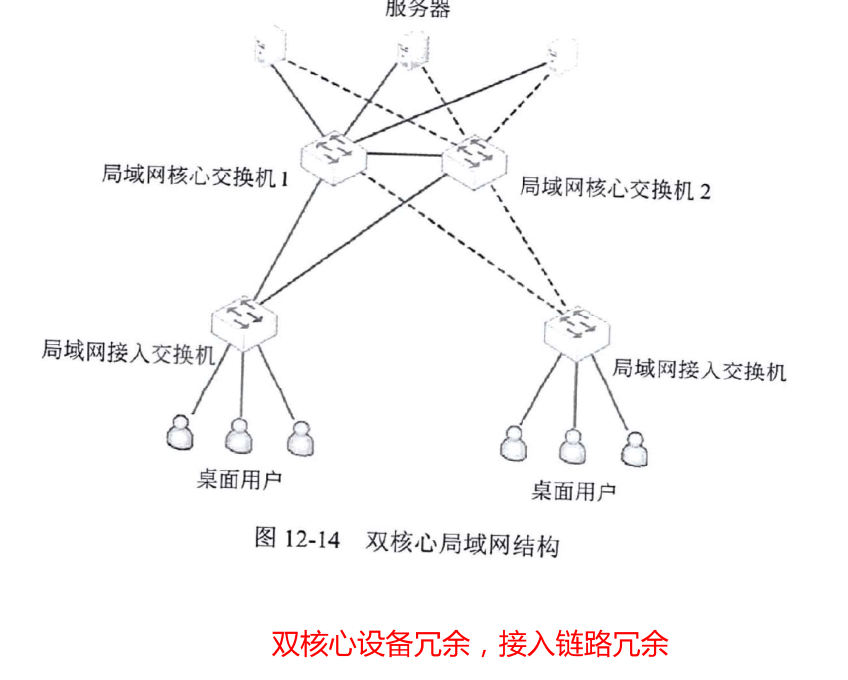

双核心局域网结构(一般用此架构)
双核心设备冗余进而能够提供接入链路冗余
目前大型网络都使用双核心交换机，从而接入交换机能够双上行，一台核心交换机或一条链路故障也不会影响通信

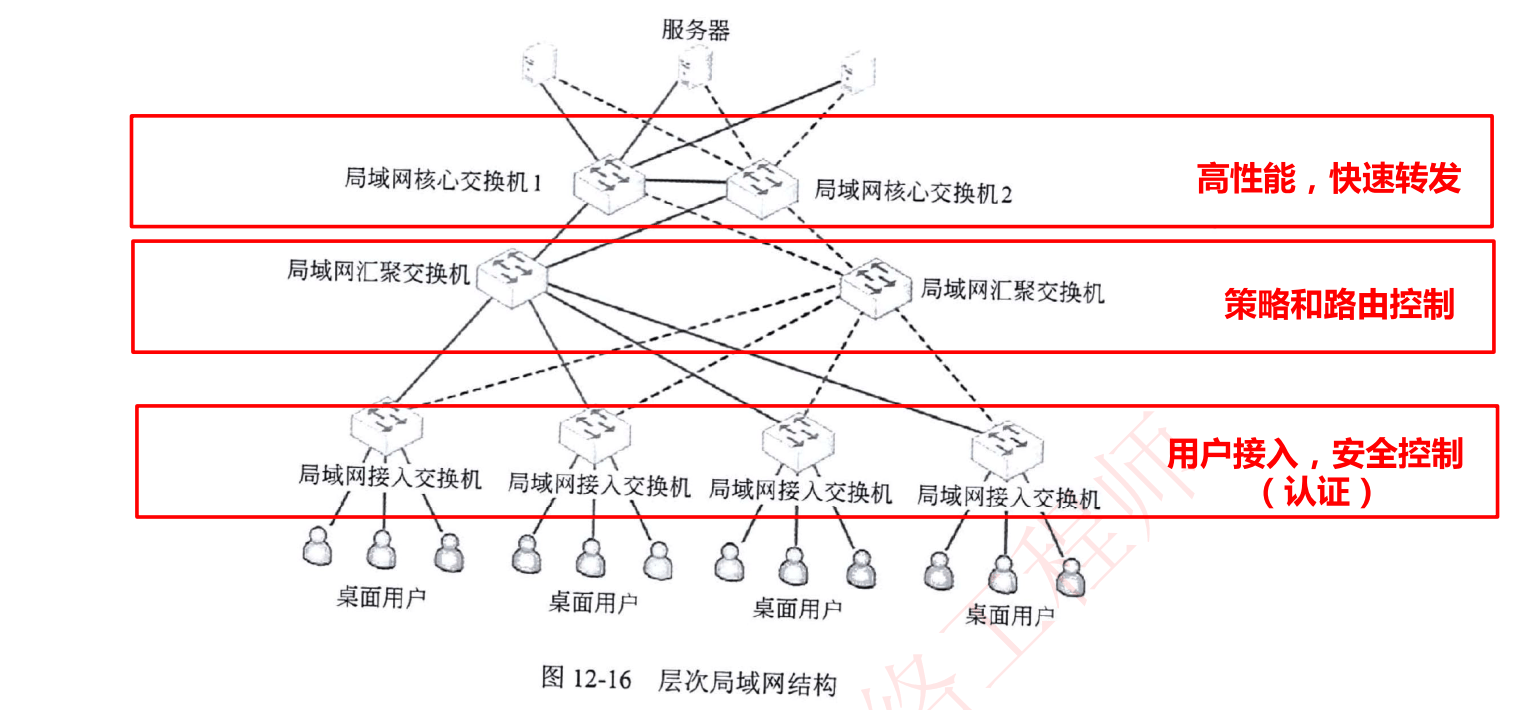

三层架构(重点，各个层次功能)
| 交换机 | 位置 | 功能 |
|---|---|---|
| 接入交换机 | 一般放在楼层 | 用户接入、安全控制(认证) |
| 汇聚交换机 | 一般一栋楼放一到两台 | 策略和路由控制(访问策略控制如ACL) |
| 核心交换机 | 一般放在信息中心核心机房 | 高性能、快速转发 |

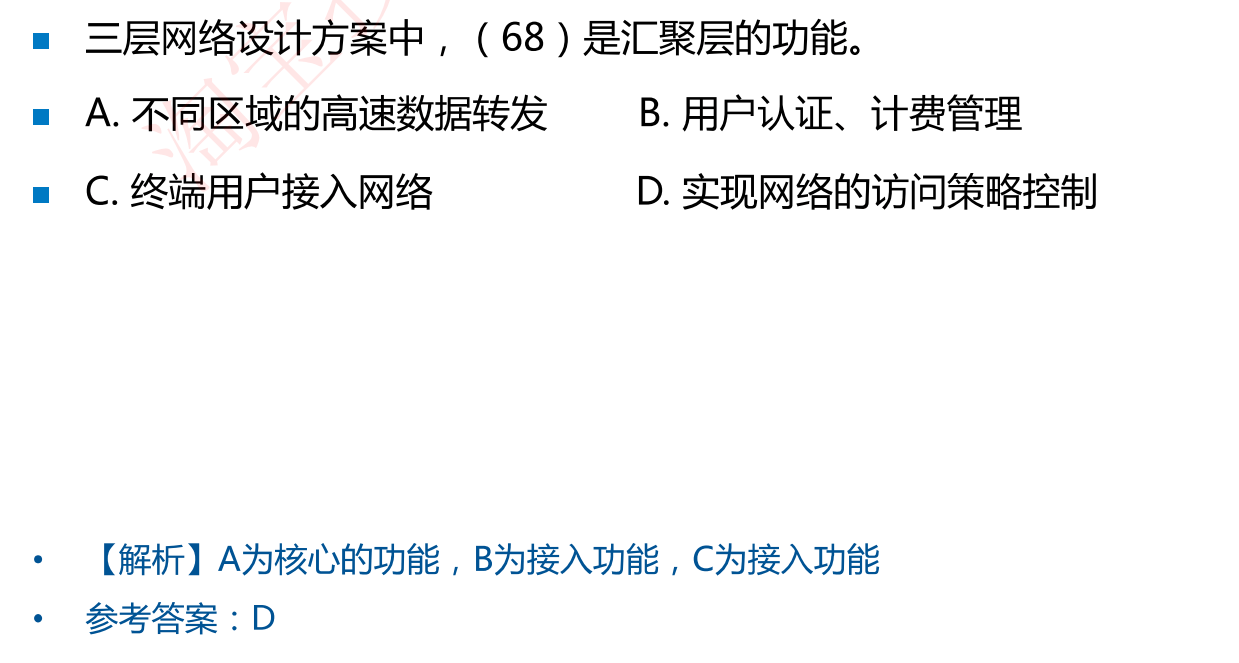

例题

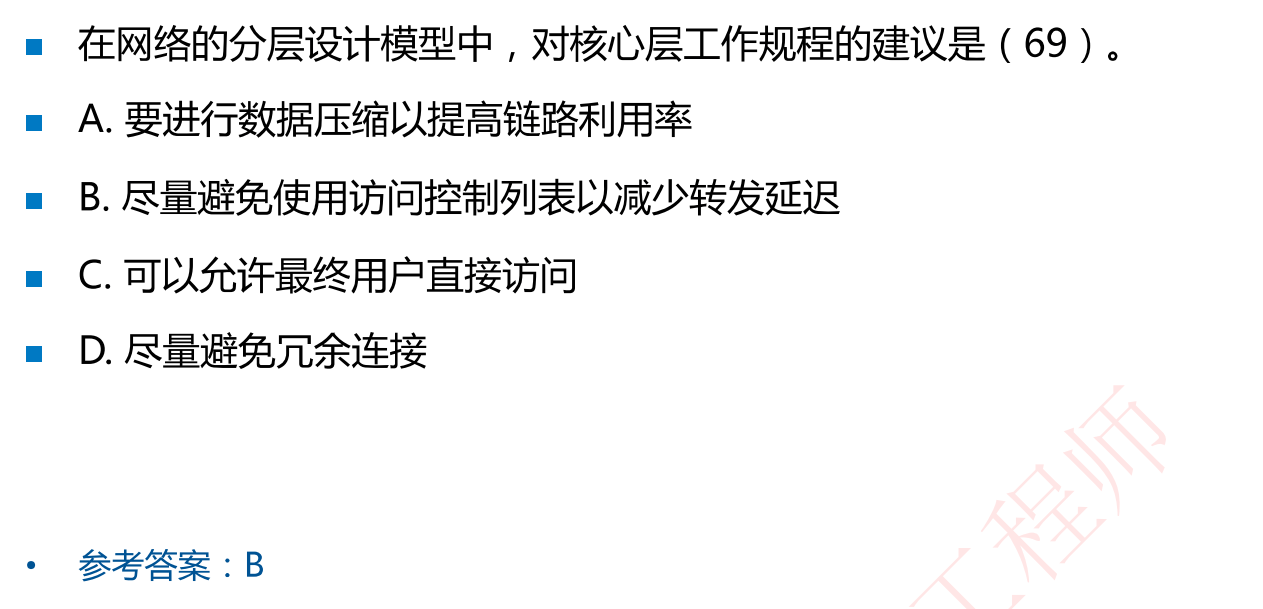

解析：
A：核心层只做转发，提高效率，不必压缩
B：访问控制在汇聚层做，核心层只需做到高速转发，正确
C：可以用但是不建议
D：核心交换机有必要做冗余形成双链路

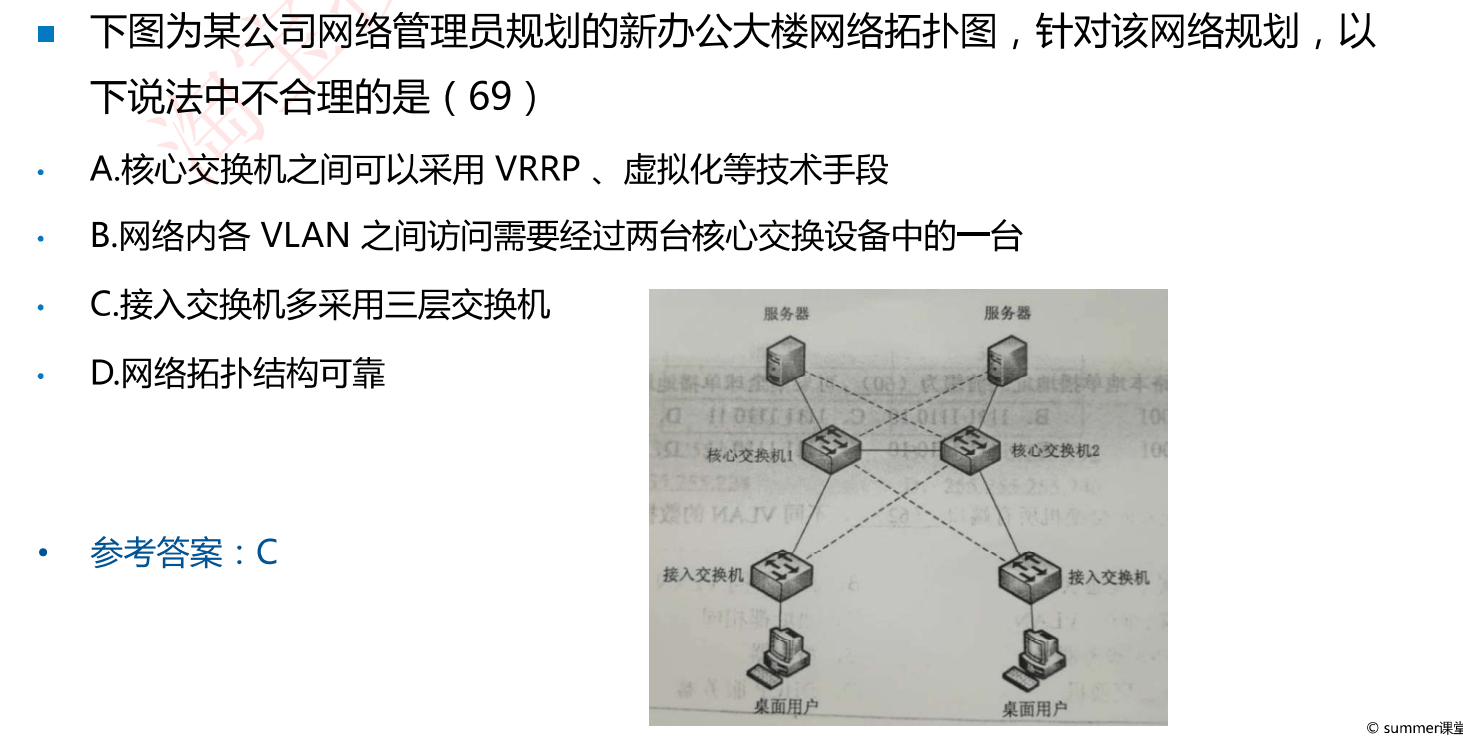

解析：
A：VRRP网关冗余，可以把两台交换机虚拟成一台
B：VLAN之间的访问需要经过三层访问，即需要经过三层交换机或者路由器，核心交换机一般为三层交换机
C：接入交换机大多数采用二层交换机
D：双核心交换机，是可靠的
