9-14 Windows Server 2008R2 DHCP服务器1（非常重要，3D1I）

DHCP简介

DHCP (Dynamic Host Configuration Protocol，动态主机配置协议)：即动态配置IP地址

Linux系统DHCP服务配置文件为/etc/dhcpd.conf

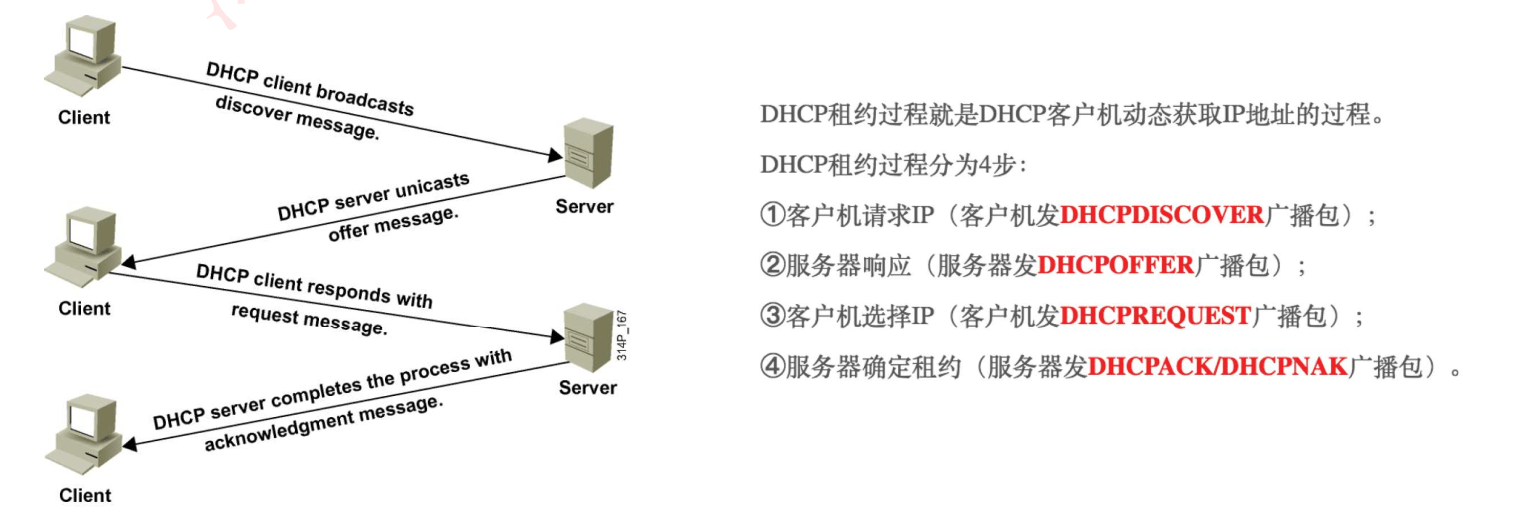

DHCP租约过程

即DHCP客户机动态获取IP地址的过程，这4个都是广播包

①：客户机：[DHCPDISCOVER]谁是DHCP服务器？

②：DHCP服务器：[DHCPOFFER]我就是DHCP服务器，在下面IP当中选一个

③：客户机：[DHCPREQUEST]我选择这个IP地址

④：DHCP服务器：[DHCPACK/DHCPNAK]确认/拒绝该客户机使用此IP地址

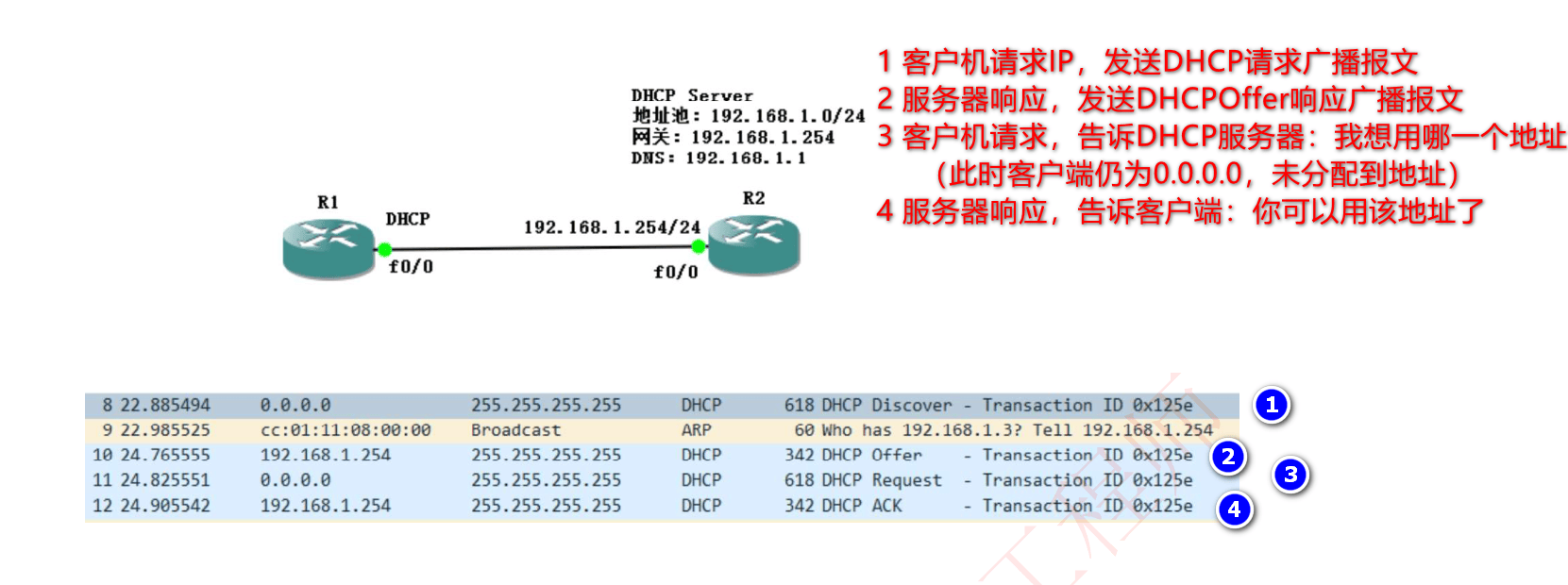

抓包分析DHCP过程，注意往来通信的4个数据包的目的地址都是广播地址，4个包都是广播包

DHCP租期

DHCP租约默认8天，当租期超过一半时(4天），进行续约。
续约完后还是8天

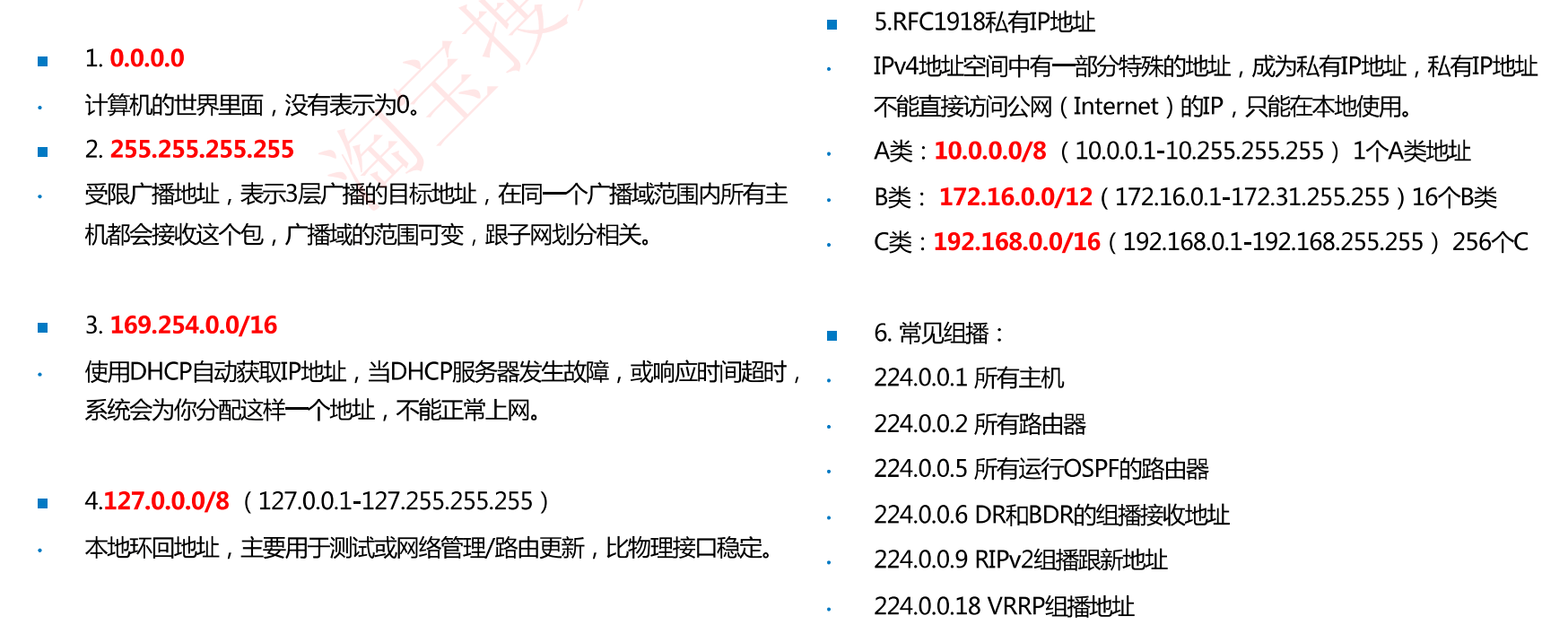

不论何种原因，当我们客户端分配到IP为169.254.0.0/16，说明DHCP获取失败，该地址不能用于正常通信

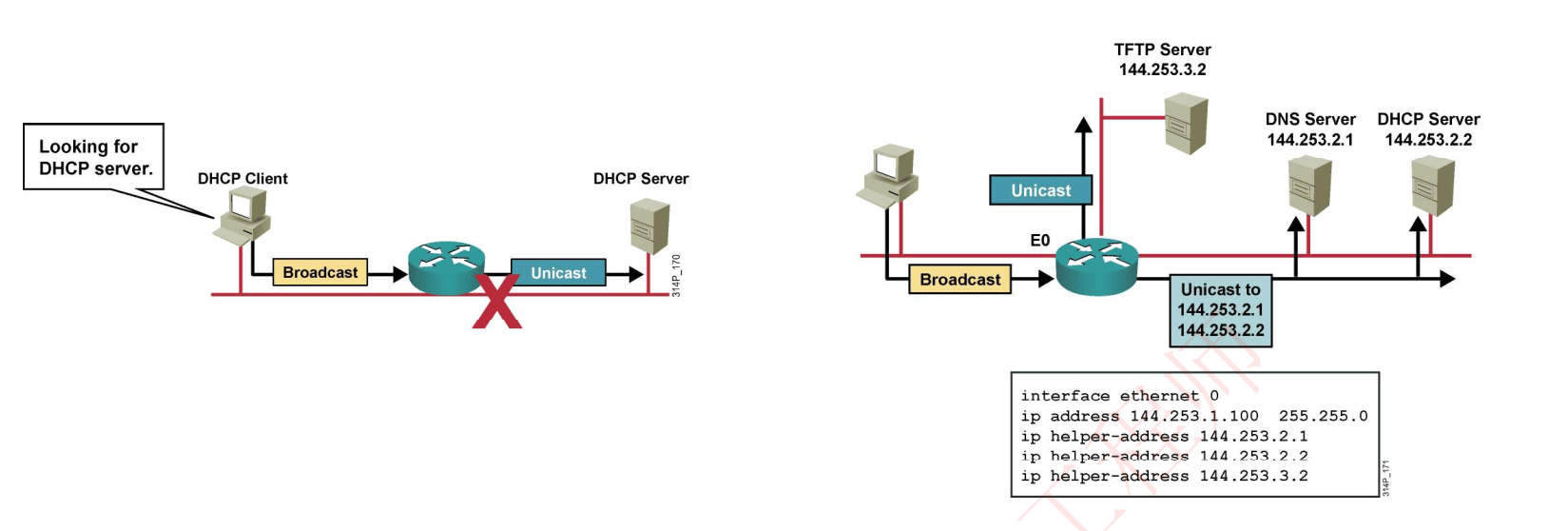

DHCP中继

DHCP报文是广播包，不能穿透三层（即网络层，路由器层），这时候客户端发送DHCP请求时，DHCP服务器无法收到。这是可以启用DHCP中继，在路由器接口上配置一个DHCPRelay（DHCPR）即DHCP中继（也叫做DHCP中继代理），能够把该广播包封装成单播，再转发给DHCP服务器

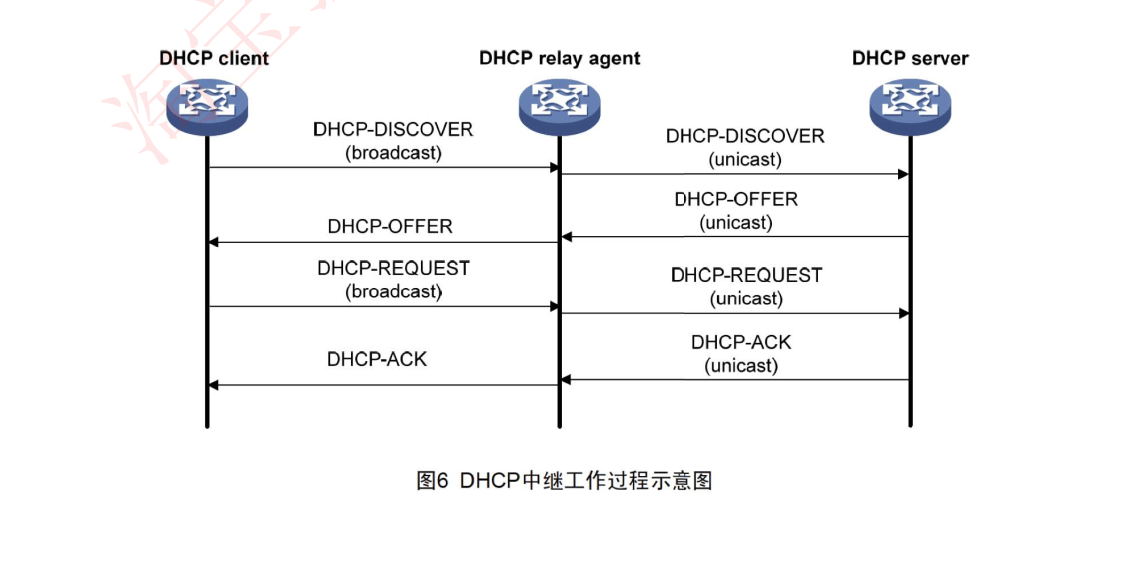

存在DHCP中继的DHCP工作流程

DHCP服务器配置

配置服务器静态IP地址
关闭Vmware DHCP功能
安装配置DHCP
验证测试

Windows Server DHCP配置

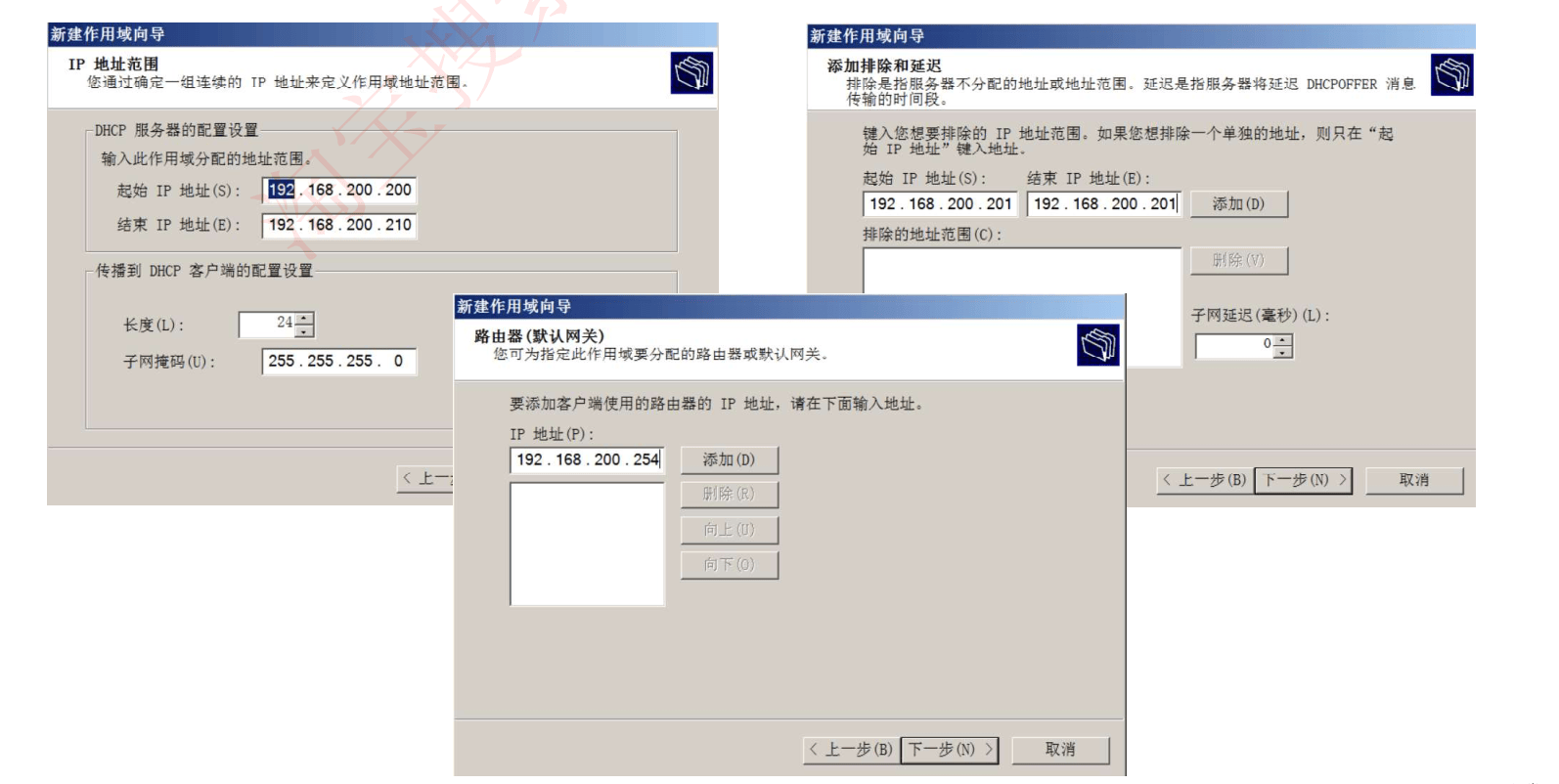

服务端新建DHCP地址池

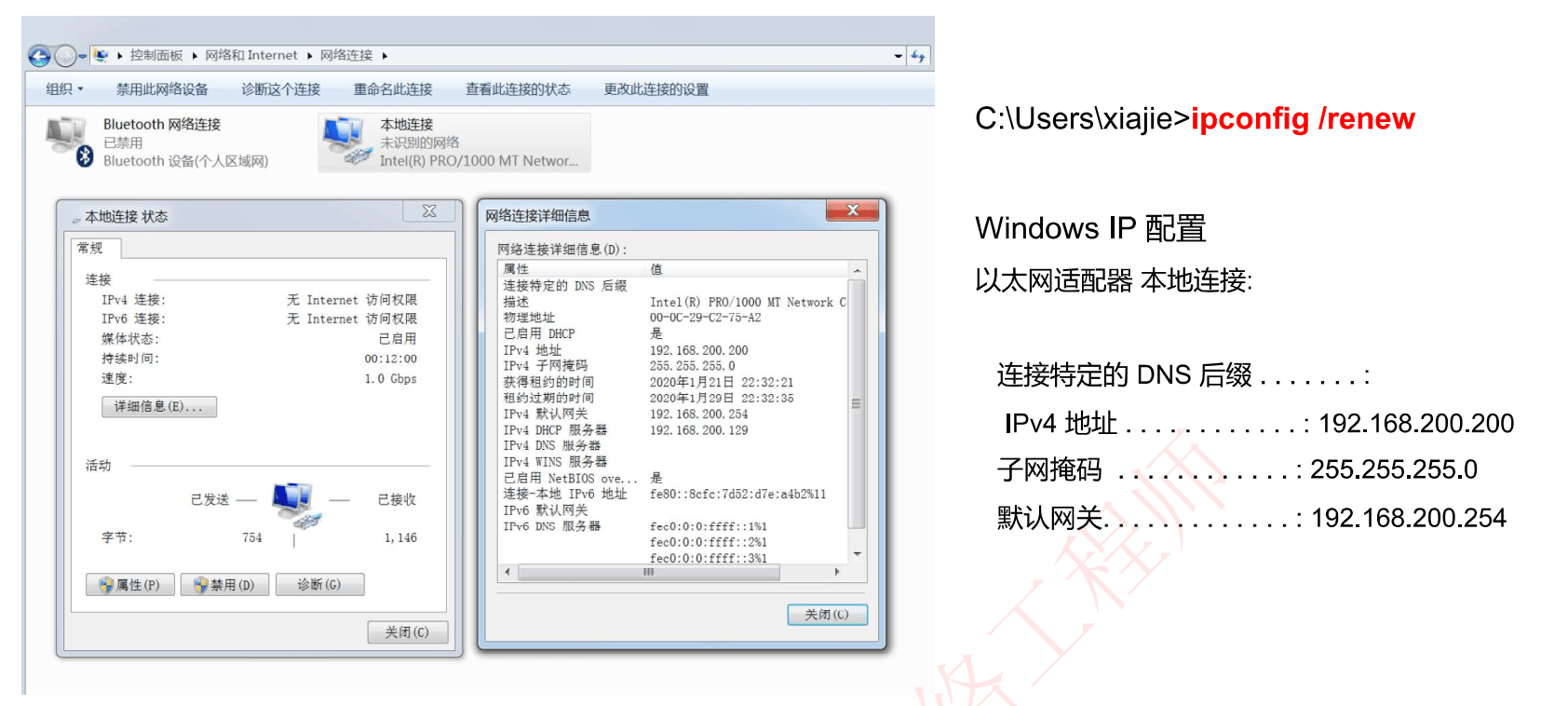

客户端DHCP获取IP地址

Windows下DHCP相关命令

通过DHCP获取IP地址的命令为：ipconfig /renew
释放DHCP获得的IP地址的命令为：ipconfig /release

Linux的DHCP服务器配置

使用dhcpd.conf的配置文件例子进行说明

subnet 192.168.0.0 netmask 255.255.255.0 { # 为某一个子网进行配置
range 192.168.0.200 192.168.0.254;  # 地址范围
ignore client-updates;
default-lease-time 3600;
max-lease-time 7200;
option routers 192.168.0.1;  # 默认网关
option domain-name"test.org" ;  # 默认域名
option domain-name-servers 192.168.0.2; # 默认域名服务器
host test1 { hardware ethernet 00:E0:4C:70:33:65;fixed-address 192.168.0.8;}
# 为某一个MAC地址的主机固定一个IP地址192.168.0.8
}

华为路由器DHCP配置

华为路由器/三层交换机DHCP配置

[dhcp]dhcp enable       //开启DHCP功能
[dhcp]ip pool vlan10    //为vlan10配置DHCP地址池
[dhcp-ip-pool-vlan10]network 192.168.10.0 mask 24
[dhcp-ip-pool-vlan10]gateway-list 192.168.10.254   //指定网关地址
[dhcp-ip-pool-vlan10]dns-list 8.8.8.8      //指定DNS地址
[dhcp-ip-pool-vlan10]q
[dhcp]ip pool vlan20        //为vlan10配置DHCP地址池
[dhcp-ip-pool-vlan20]network 192.168.20.0 mask 24
[dhcp-ip-pool-vlan20]gateway-list 192.168.20.254
[dhcp-ip-pool-vlan20]dns-list 8.8.8.8
[dhcp-ip-pool-vlan20]q

例题

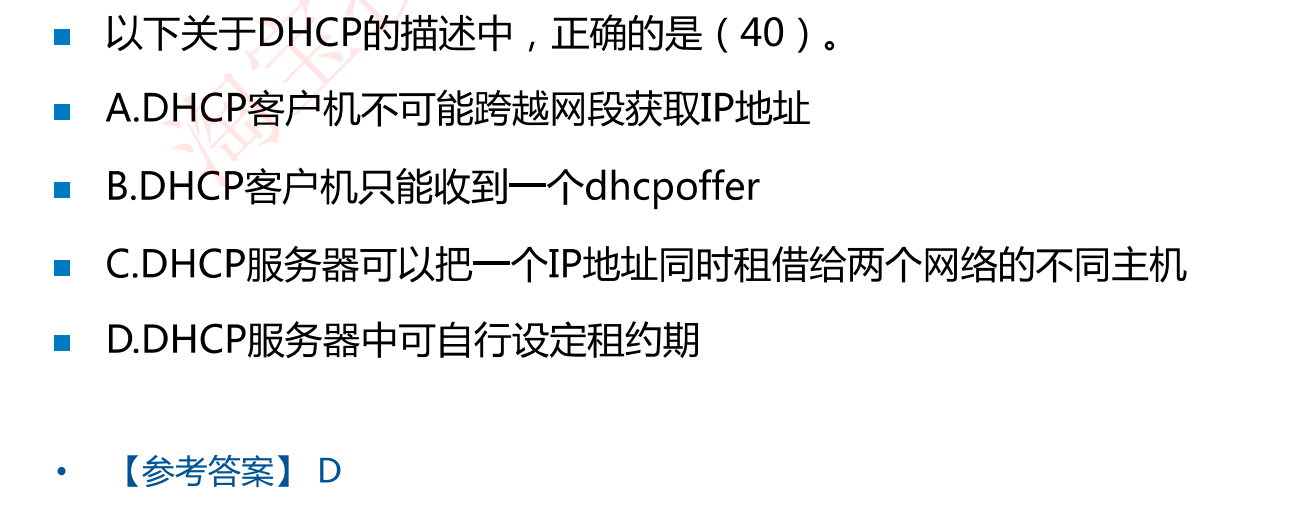

解析：A、DHCP中继可以跨网段；B、一个网段内有多个DHCP服务器时，就能收到多个DHCPOffer

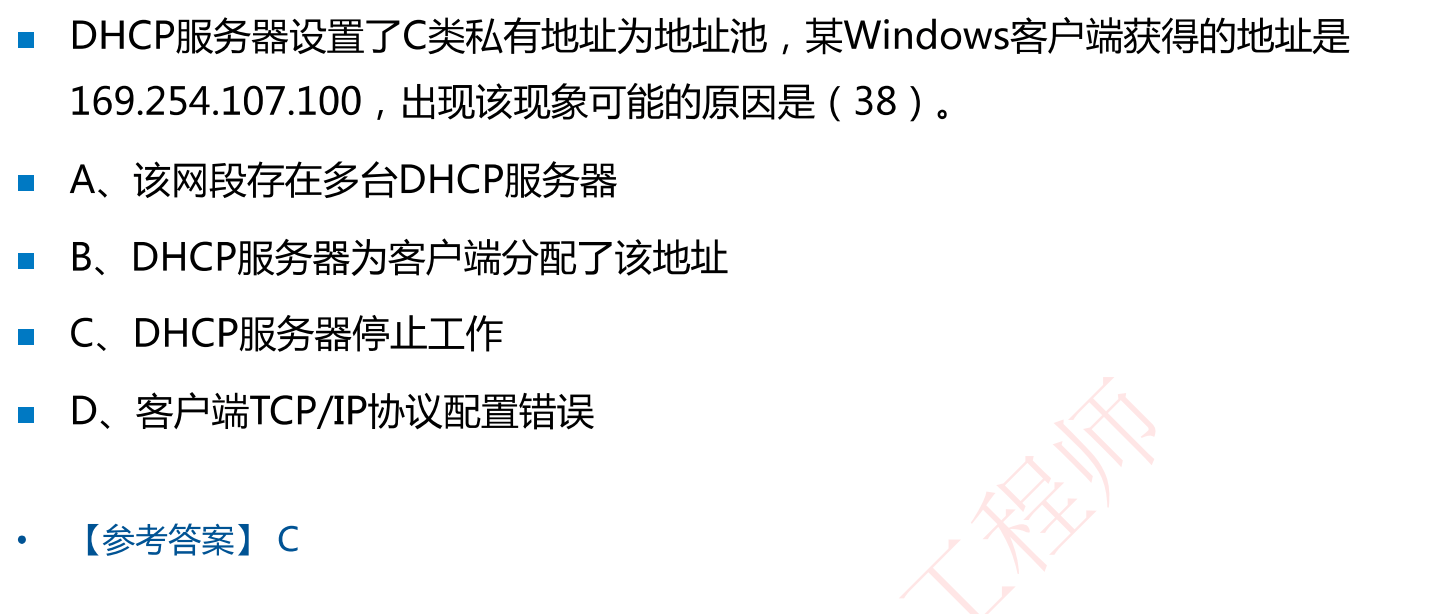

解析：分配到169.254.x.x说明DHCP服务挂了
