6-27 VLAN及Trunk基本概念
为什么需要VLAN

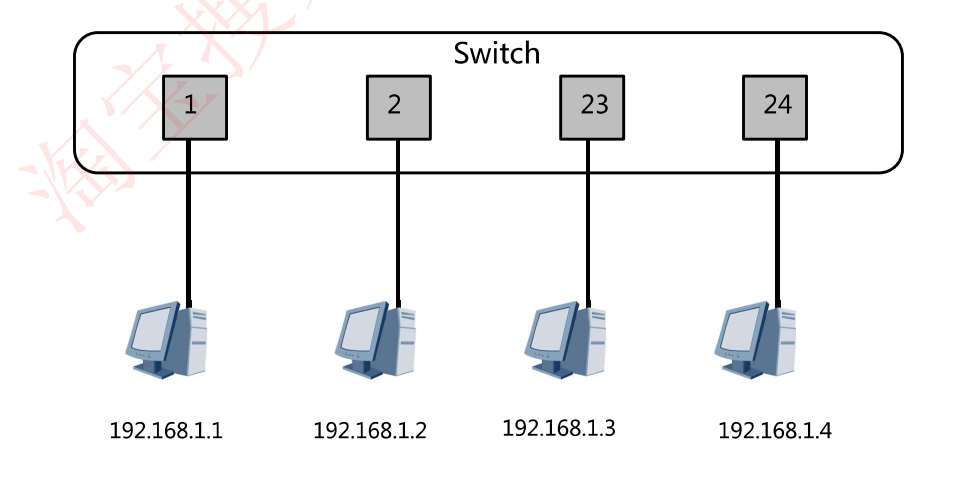

假设所有的用户都连接到一台交换机上来，如下图所示
那么：
整台交换机所有端口均属于同一广播域：若PC1发送1条广播，则所有PC都会收到该广播
网络中的设备可能被大量的广播损耗资源：DHCP等众多协议都依赖于广播
无法根据业务需求灵活规划网络结构：若单位部门很多，不利于分部门进行网络管理

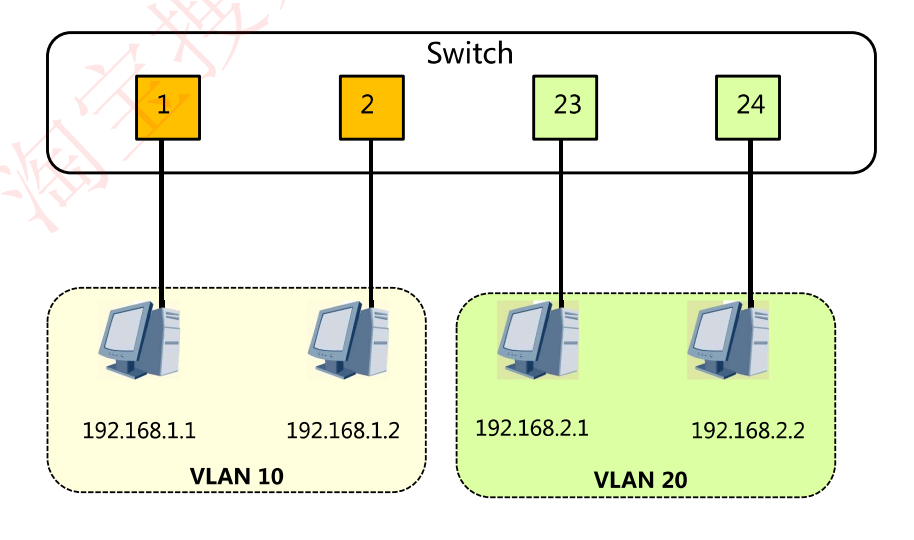

引入VLAN
于是我们引入了VLAN，通过将交换机端口加入特定的虚拟局域网VLAN的方式，可以起到隔离广播的作用
- 不同VLAN是不同广播域、也为其规划不同网段地址，一般都是为一个VLAN规划一段IP地址
- 可根据业务需求灵活进行VLAN规划：
- 根据部门划分：财务部、市场部
- 根据楼层划分：
- 根据业务划分：视频监控一个VLAN、办公一个VLAN
- 不同的VLAN之间无法进行二层互访，要通过三层设备进行互访
VLAN知识小结
一个VLAN中所有设备处于同一广播域内，不同的VLAN为不同的广播域，一个VLAN一般是一个IP网段，不同的VLAN规划到不同的IP网段；
不同的VLAN之间二层隔离，广播不能跨越VLAN传播，因此不同VLAN之间的设备无法进行二层通信，需通过三层设备实现互通；
VLAN中成员关系多基于交换机的接口进行静态地分配，划分VLAN就是将交换机的接口添加到特定VLAN；
VLAN工作于OSI参考模型的第二层，是二层交换机的一个非常根本的工作机制。
VLANIF简介：
VLANIF（Virtual LAN Interface）是一种逻辑接口，它在三层交换机上用于实现不同VLAN间的通信。每个VLAN都可以有一个对应的VLANIF接口，这个接口可以配置IP地址，从而使得不同VLAN内的用户可以互相通信。VLANIF接口是基于VLAN的逻辑接口，它允许交换机像路由器一样在不同VLAN之间进行路由转发。
VLANIF接口的主要特点包括：
- 逻辑隔离：VLANIF接口可以将不同的VLAN划分到不同的逻辑接口上，实现彼此之间的逻辑隔离，提高网络的安全性和可管理性。
- 路由功能：VLANIF接口可以用于实现VLAN之间的路由功能，使得不同VLAN之间可以进行通信。
- IP配置：VLANIF接口可以配置IP地址和子网掩码，使其成为一个可路由的接口，实现VLAN的互联和与外部网络的通信。
- 交换机端口绑定：VLANIF接口可以与交换机的物理端口进行绑定，将VLAN的数据流量从物理端口转发到对应的VLANIF接口上，实现VLAN之间的数据交换。
在配置VLANIF接口时，需要先在交换机上创建VLAN，然后为每个VLAN创建对应的VLANIF接口，并为其分配IP地址。这样，VLANIF接口就可以作为该VLAN的网关，实现VLAN内设备的网络层通信。
例如，如果创建了VLAN 10，那么可以创建一个对应的VLANIF 10接口，并为其配置IP地址，如192.168.10.1/24。这样，VLAN 10内的所有设备都可以通过这个IP地址进行网络层的通信。
需要注意的是，VLANIF接口的编号必须与VLAN编号一致，不能是任意数字。此外，VLANIF接口是逻辑接口，不直接与物理设备连接，而是用于处理VLAN的逻辑数据流量。在实际应用中，VLANIF接口可以用于管理VLAN，实现网络监控、远程登录配置交换机、自动备份设备配置信息和日志信息等功能。

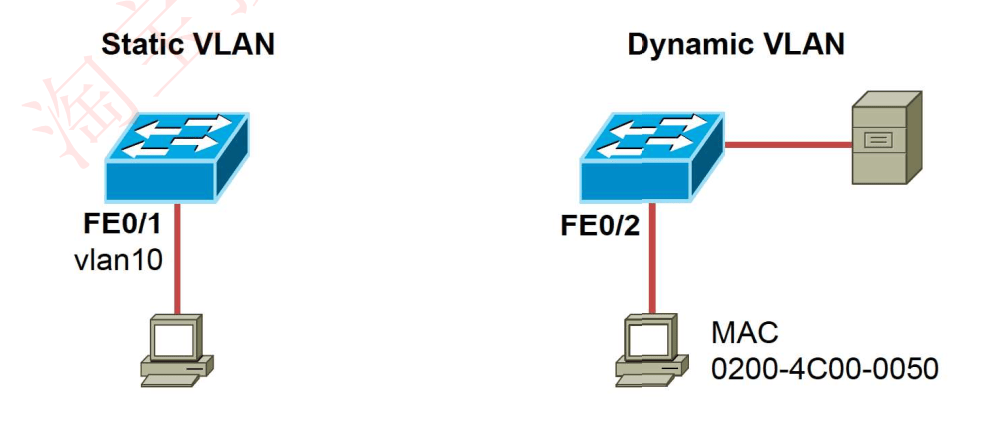

VLAN成员模式
静态VLAN：以手工的方式将接口加入特定的VLAN（实际项目中以静态VLAN居多）
动态VLAN：根据接入到交换机的客户端的MAC地址等信息，动态地将交换机的接口添加到特定的VLAN（一般通过认证实现，比如学校中学生用户通过认证后自动划分至一个VLAN，教师用户通过认证后自动划分至另一个VLAN）
以太网交换机的端口模式

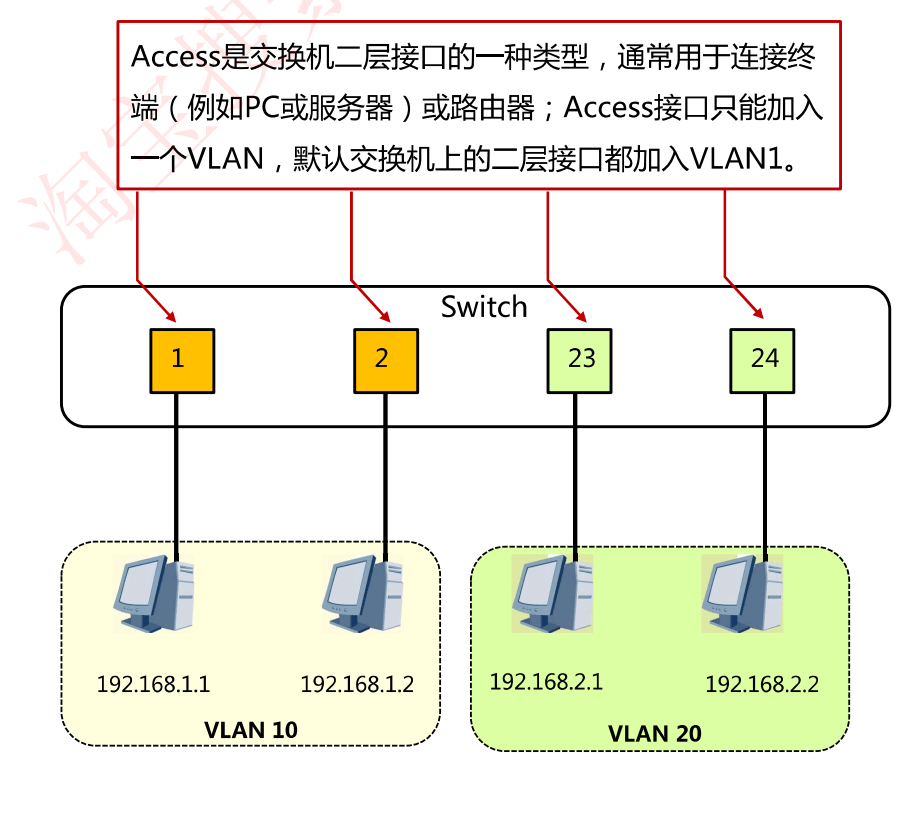

Access端口模式
一般用于连接主机的端口；一个Access端口只能属于一个VLAN；默认交换机上的二层接口都加入VLAN1

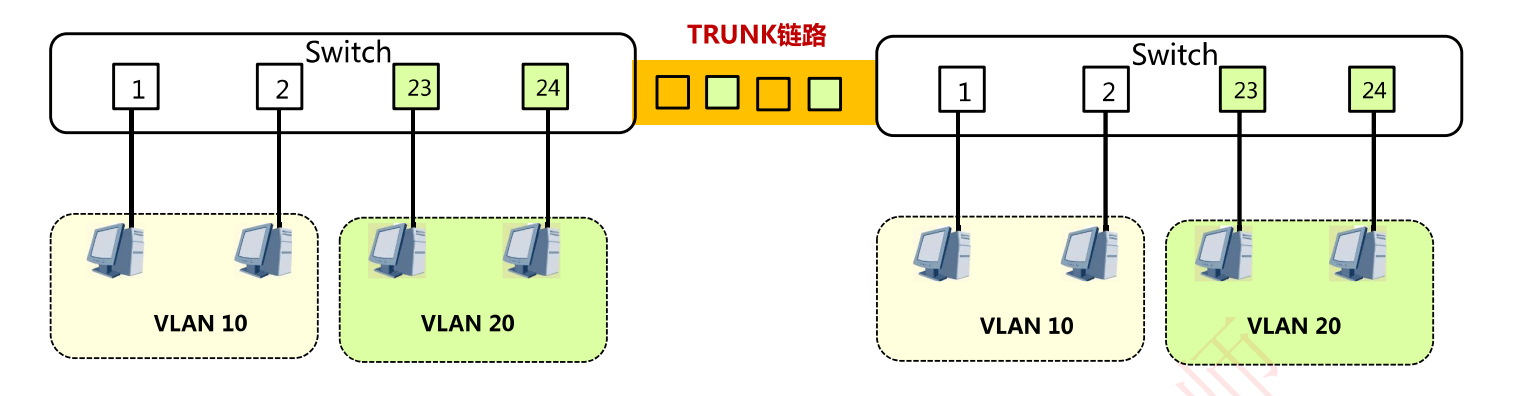

Trunk端口模式
一般用于交换机之间连接的端口；一个Trunk端口可以属于多个VLAN，可以接收和发送多个VLAN报文。
- 当一条链路，需要承载多个VLAN信息的时候，需要使用trunk来实现
- Trunk两端交换机需采用相同的干道协议
- 一般用于交换机之间或交换机与路由器直连互联
Hybrid端口
可以用于交换机之间连接，也可以用于接用户的计算机
Hybrid端口可以属于多个VLAN，可以接收和发送多个VLAN的报文。

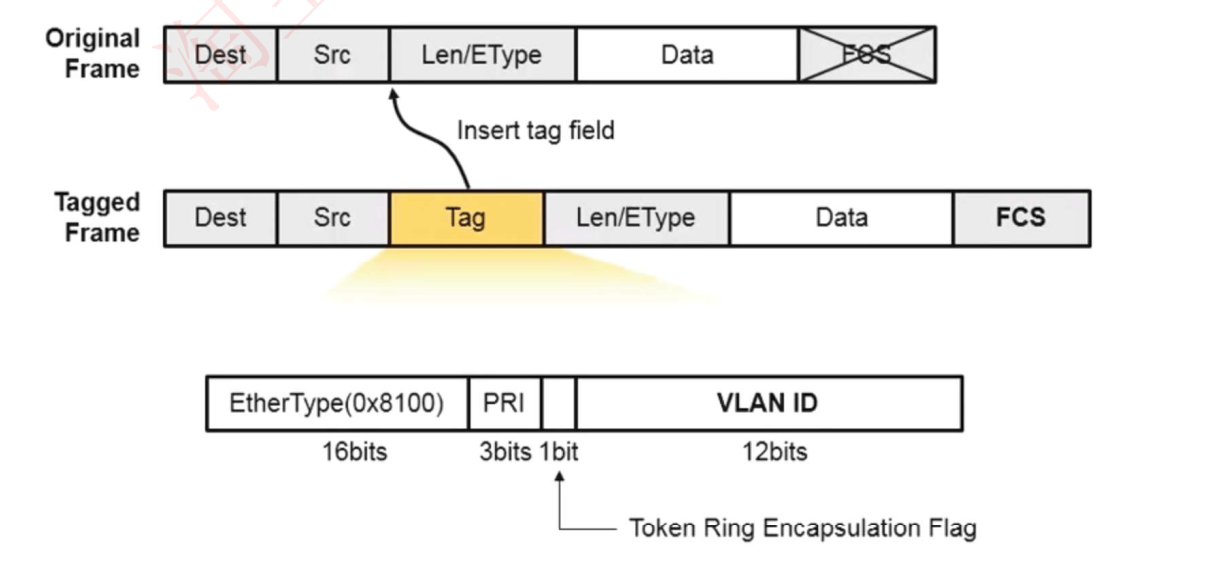

802.1Q帧（Dot One Q帧）
在原始的以太网帧中添加VLAN标识字段
端口的缺省ID（PVID）
- 每个Access、Trunk、Hybrid、QinQ类型的端口都可以配置一个缺省VLAN ( PVID : PortDefault VLAN ID)，表示端口所属的VLAN。
- 对于Access类型端口，PVID的数值表示当前端口所属VLAN。
- 对于Trunk、Hybrid类型端口，由于Hybrid类型端口和Trunk类型端口允许多个VLAN数据帧通过，也可以理解为这两种类型端口属于多个VLAN，所以需要配置PVID。
- PVID，缺省情况下为VLAN1。
