6-2 OSI七层详解

OSI参考模型

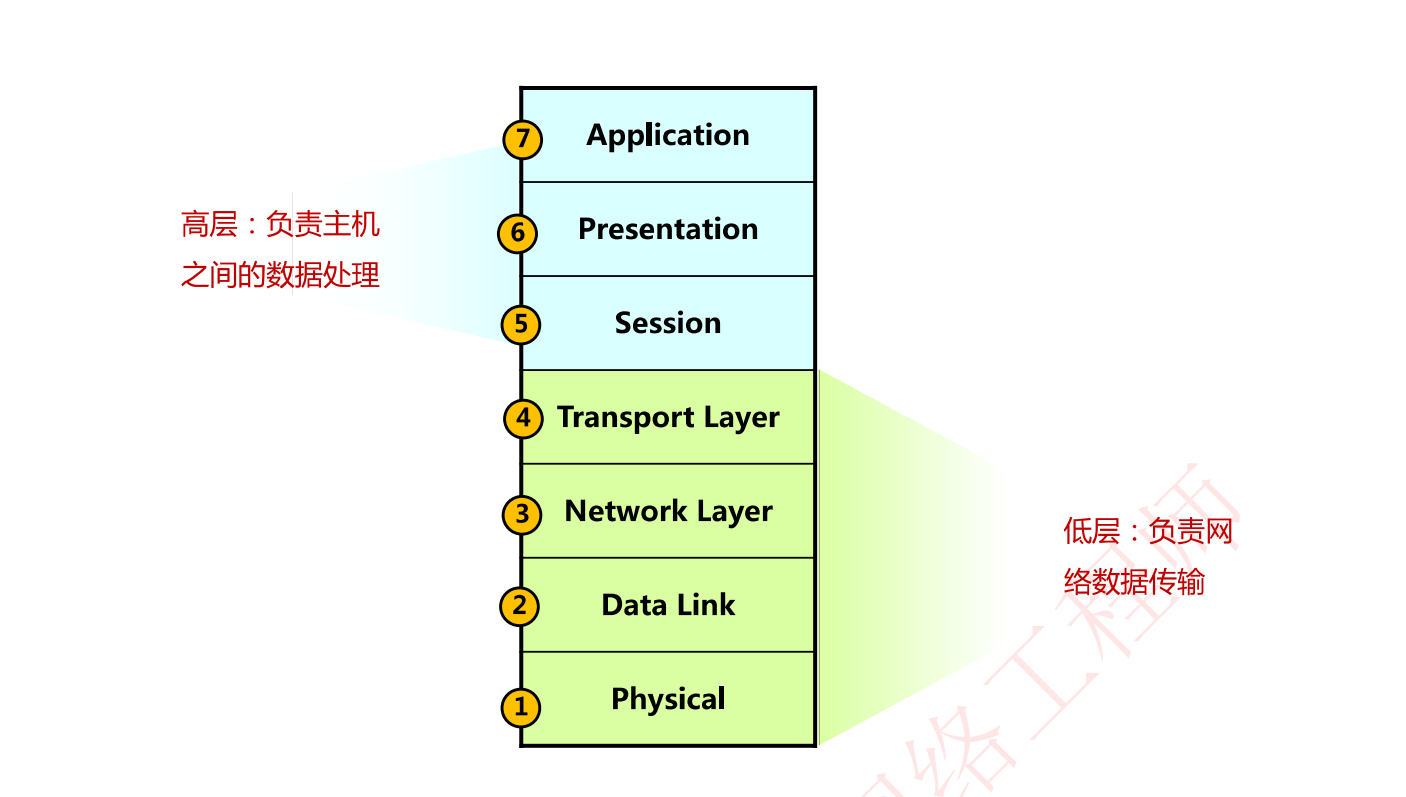

高层和低层

上三层功能：负责主机之间的数据处理

下四层功能：负责网络数据传输

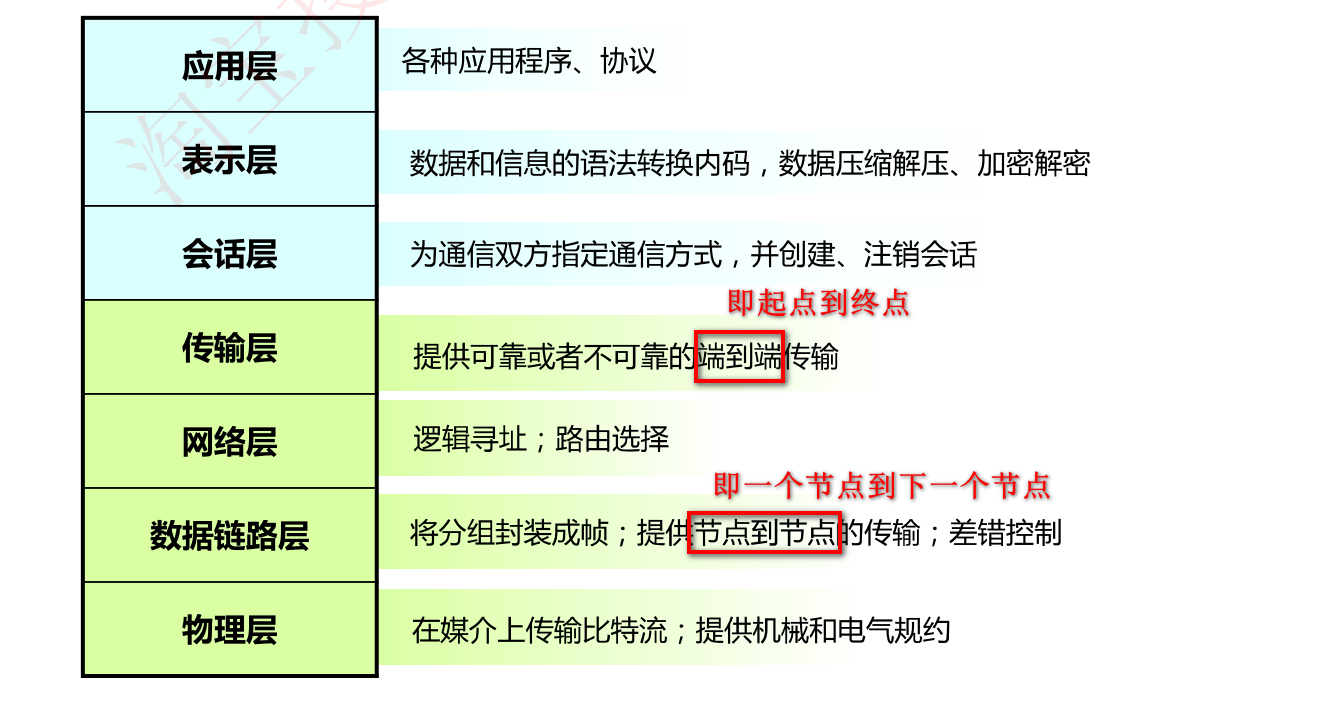

七层功能详解

注意：

• 传输层保障起点到终点的端到端是否可靠传输，即对起点和终点实现端到端的数据校验
• 数据链路层保证链路上一个节点到下一个节点之间是否可靠传输，不保证起点到终点
• 网络层功能：路由和寻址(两个词概括，知识点很多)
  • 逻辑寻址
  • 路由选择
• 物理层：机械电气规约，如使用何种形状的物理接口等

OSI七层模型特点

• OSI模型每层都有自己的功能集;

• 层与层之间相互独立又相互依靠;

• 上层依赖于下层，下层为上层提供服务。

各层的功能

应用层	1. 为应用软件提供接口，使应用程序能够使用网络服务 2. 常见的应用层协议∶ http(80)、ftp(20/21)、smtp(25)、pop3(110)、telnet(23)、dns(53)等
表示层	1. 数据的编码和解码 2. 数据的加密和解密 3. 常见的标准：ASCII、JPEG
会话层	1. 负责建立、管理和终止表示层实体间的会话连接 2. 在设备或者节点之间提供会话控制 3. 它在系统之间协调通信过程 (了解，会话层和表示层已经使用不多，融合到应用层当中去了)
传输层	1. 负责将来自上层应用程序的数据进行分段和重组，并将它们组合为同样的数据流形式。 2. 提供端到端的数据传输服务 3. 传输层协议：TCP、UDP
网络层	1. 定义了逻辑地址（三层地址) 2. 分组寻址：负责将分组数据从源端传输到目的端 3. 路由选择、维护路由表
数据链路层	1. 在不可靠的物理链路上，提供可靠的数据传输服务，把帧从一跳(节点)移动到另一跳(节点) 2. 组帧、物理编址、流量控制、差错控制(帧校验位FCS) 3. 局域网链路层协议：以太网、令牌环、FDDI 、Apple Talk(最常用的是以太网) 4. 广域网链路层协议：X.25、FR、PPP、HDLC(最常用的是PPP、HDLC)

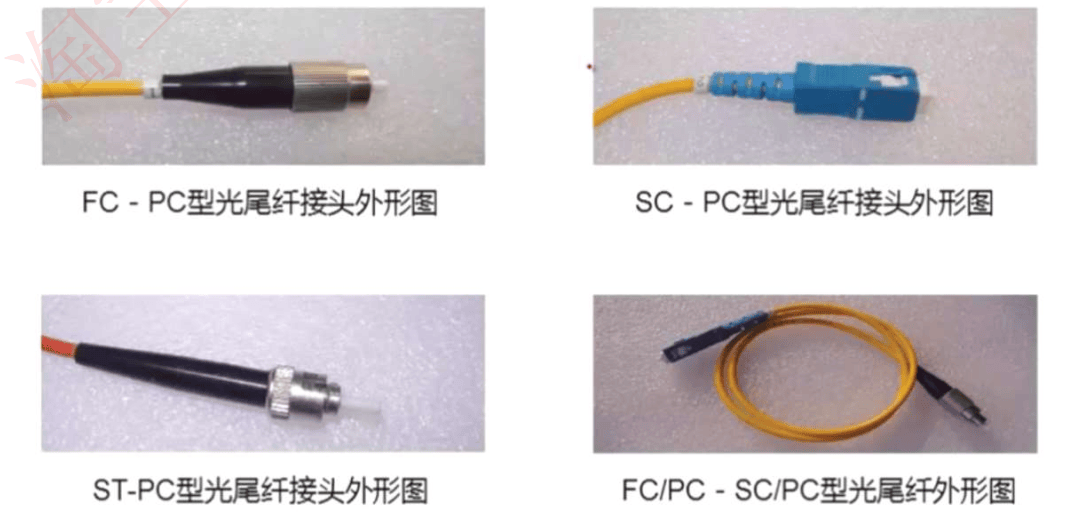

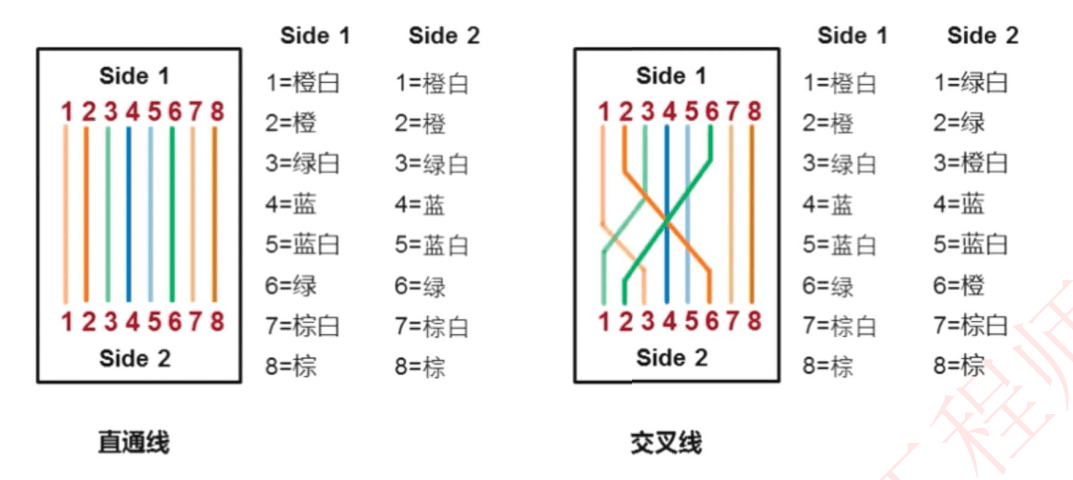

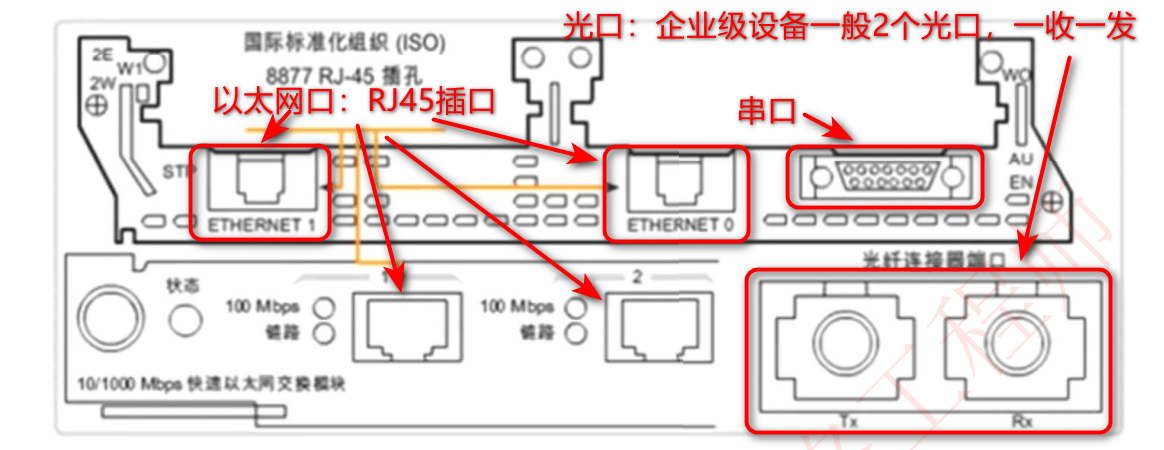

物理层	1. 在提供机械和电气规约(接口、线缆) 2. 如双绞线线序、光纤接口SFP（千兆接口）、SFP+（万兆接口）、QSFP+（40G接口） 3. 物理层标准规定了信号、连接器的电缆要求 接口及连接器示例图 物理层的光纤接头 物理层——双绞线线序
