07 华为设备配置1 基础配置

基础配置（送分题）：system-view、 sysname、interface vlanif、写个IP地址

高频配置考点（一定要会）：VLAN、DHCP、ACL、策略路由、NAT、静态/默认/RIP/OSPF

偶尔出现比较偏门的考点（尽力而为）：IPv6、4G、WLAN

做题技巧：联系上下文，回到题目中找答案

(一)华为设备基础配置

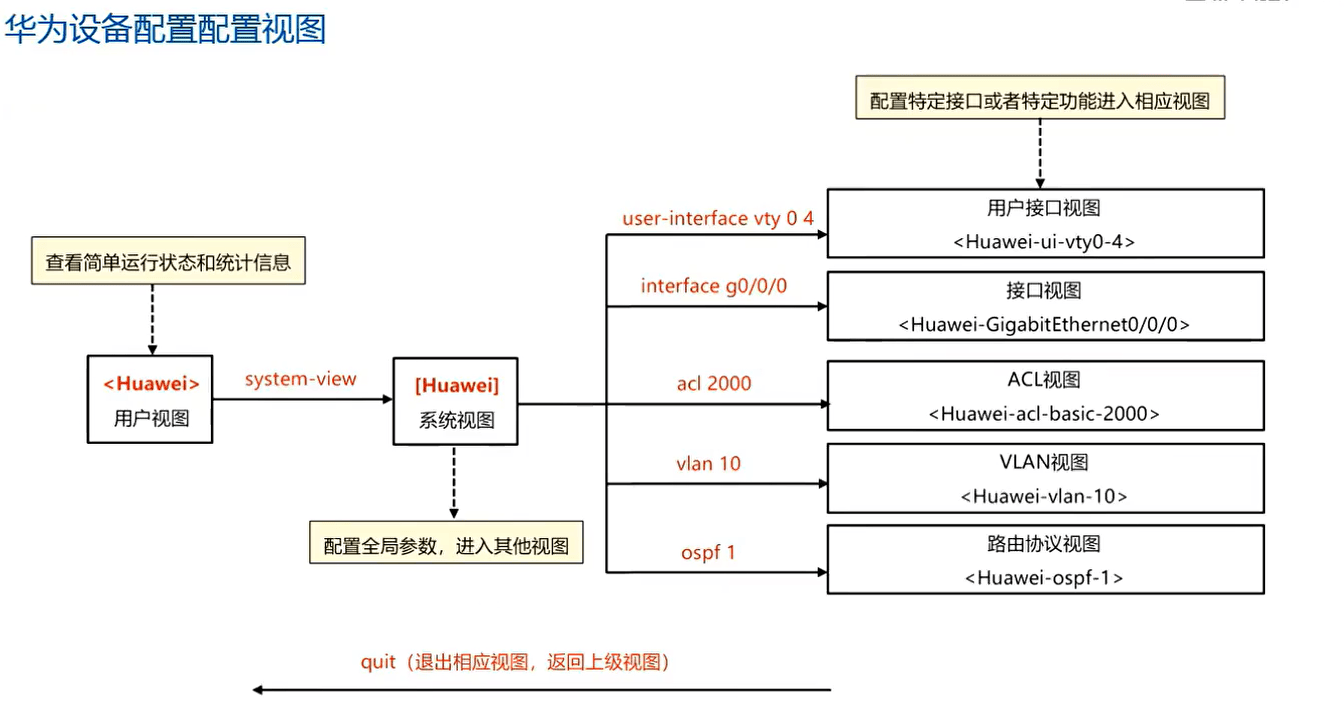

华为设备配置视图

<Huawei> system-view         //进入系统模式
[Huawei] telnet server enable   //开启设备telnet功能，关键字enable
[Huawei]user-interface vty 0 4    //进入用户登录接口0-4，最多可配置5个
[Huawei-ui-vty0-4] protocol inbound telnet    //用户登录接口配置通过telnet协议登录
[Huawei-ui-vty0-4] authentication-mode aaa    //用户登录接口配置认证方式为aaa

aaa配置

[Huawei]  aaa   //启用aaa
[Huawei-aaa] local-user admin123 password admin123   //配置用户名密码
[Huawei-aaa] local-user admin123 service-type telnet   //用户用于telnet
[Huawei-aaa] local-user admin123 privilege level 15   //用户等级为15
[Huawei-aaa]quit   //退出

实验建议使用AR2220

VLAN与VLANIF地址配置

VLAN基础配置

<HUAWEI> system-view   //进入系统模式
[HUAWEI]sysname Switch   //交换机重命名
[Switch] vlan 100   //创建vlan100（批量创建命令：vlan batch 10 20  指的是批量创建VLAN10和VLAN20）
[Switch-vlan100] quit   //退出vlan模式
[Switch] interface gigabitethernet 0/0/1   //进入接口
[Switch-GigabitEthernet0/0/1] port link-type access   //把交换机接口模式设置为access(简单理解access口连接电脑，Trunk口连接另一台交换机)
[Switch-GigabitEthernet0/0/1] port default vlan 100   //把接口划入vlan100
[Switch-GigabitEthernet0/0/1] quit   //退出

VLANIF配置三层VLAN接口

1
2
3

[Switch]interface vlanif 100   //进入三层vlanif接口
[Switch-Vlanif100]ip address 172. 16.1.1 24   //配置IP地址
[Switch-Vlanif100]quit   //退出

DHCP基础配置

<SwitchA> system-view   //进入系统模式
[SwitchA] dhcp enable   //启用dhcp服务
[SwitchA] ip pool 1   //系统视图下创建IP地址池1
[SwitchA-ip-pool-1]network 10.1.1.0 mask 255.255.255.128   //配置地址池范围，宣告范围网段，用的是正常掩码，不是反掩码
[SwitchA-ip-pool-1] dns-list 10.1.1.1   //配置DNS
[SwitchA-ip-pool-1] gateway-list 10. 1. 1. 1   //配置PC电脑网关
[SwitchA-ip-pool-1]  excluded-ip-address 10.1.1.2   //保留IP地址，即从地址池中排除不分配的地址
[SwitchA-ip-pool-1] excluded-ip-address 10.1.1.4   //保留IP地址，保留不用
[SwitchA-ip-pool-1] lease 10   //配置租期
[SwitchA-ip-pool-1] quit   //退出

配置VLANIF10接口下的客户端从全局地址池ip pool 1中获取IP地址。

1
2
3

[SwitchA]interface vlanif 10  //进入VLAN10接口
[SwitchA-Vlanif10] ip address 10.1.1.254 255.255.255.128   //配置VLAN网关
[SwitchA-Vlanifi0] dhcp select global/interface   //全局或接口dhcp服务器

ACL访问控制列表配置

[Huawei]time-range workday 8:30 to 18:00 working-day   //基于时间访问控制：配置时间段，周一到周五早上8:30到下午18:00，working-day表示工作日
[Huawei]acl 2000   //启用编号为2000的ACL
[Huawei-acl-basic-2000]rule permit source 192.168.1.10 0 time-range workday   //只允许192.168.1. 10这一个用户在工作日可以telnet交换机(192.168.1.10 0这里的0表示仅仅包含这一个地址，这是反掩码)
[Huawei-acl-basic-2000] rule deny   //思科：这个地方rule deny可以不用写，acl在这种场景下最后隐含有一条deny any的语句；华为：要写，acl在此情景下默认隐含着permit any
[Huawei]user-interfacevty 0 4   //进入虚拟接口0-4
[Huawei-ui-vty0-4] acl 2000 inbound   //应用ACL，只允许匹配acl数据流的的用户telent登陆交换机，没有被permit的全部被deny了

NAT地址转换配置

[Router] nat address-group 1 2.2.2.100 2.2.2.200    //配置NAT地址池1，配置NAT的第1个地址池
[Router] nat address-group 2 2.2. 2.80 2.2.2.83    //配置NAT地址池2，配置NAT的第2个地址池
[Router]acl 2000    //配置ACL2000
[Router-ac1-basic-2000]rule 5 permit source 192.168.20.0 0.0.0.255//设置ACL2000编号为5的规则，允许上述源地址通过
[Router-acl-basic-2000]  quit
[Router]acl 2001   //配置ACL2001
[Router-acl-basic-2001]rule 5 permit source 10.0.0.0 0.0.0.255   //设置ACL2001中编号为5的规则，允许上述地址通过
[Router-acl-basic-2001] quit
[Router]interface gigabitethernet 3/0/0   //进入接口
[Router-GigabitEthernet3/0/0] nat outbound 2000 address-group 1 no-pat   //将设置ACL2000匹配的源地址，转换为地址池1的地址，并且不开启端口NAT
[Router-GigabitEthernet3/0/0]nat outbound 2001 address-group 2   //将设置ACL2001匹配的源地址，转换为地址池2的地址
[Router-GigabitEthernet3/0/0] quit

掩码与反掩码的应用

掩码：IP地址、DHCP地址池

反掩码：ACL、OSPF宣告

IP地址掩码（Subnet Mask）和反掩码（Wildcard Mask）是网络通信中两种重要的概念，它们分别用于不同的场合来帮助识别和控制网络流量。

IP地址掩码（Subnet Mask）
IP地址掩码是一串32位的二进制数字，通常以点分十进制形式展示，与IP地址一起使用来确定一个IP地址的网络部分和主机部分。掩码中的每个“1”代表对应的IP地址位是网络部分，每个“0”代表主机部分。通过将IP地址与掩码进行逻辑与（AND）运算，可以得出网络地址。例如，对于IP地址192.168.1.100和掩码255.255.255.0，网络部分是192.168.1.0，表示所有具有相同前三段IP地址的设备都在同一个子网内。

反掩码（Wildcard Mask）
反掩码，有时也称为通配符掩码（Wildcard Mask），是掩码的一种逻辑补充，用于在一些网络配置场景中，特别是访问控制列表（ACL）和路由协议的配置中，来定义哪些位需要匹配或忽略。与掩码中“1”代表匹配、“0”代表不匹配相反，反掩码中“0”代表需要精确匹配的位，“1”则表示该位可以是任意值，即不关心。它常用于确定IP地址中哪些部分是必须匹配的，哪些部分是可以变化的。例如，掩码255.255.255.0对应的反掩码是0.0.0.255，意味着在ACL规则中，只需要关心IP地址的最后8位，而前面24位可以匹配任何值。

实际应用示例

掩码应用：在配置一个子网时，你可能会指定一个IP地址和掩码，如192.168.1.0/24，这里的/24意味着掩码是255.255.255.0，从而定义了网络中所有IP地址的共同部分。

反掩码应用：在配置ACL时，如果想要允许所有发往10.0.0.0/8网络的流量，但只关心目标主机的最后一个字节，可以设置规则为：源IP为any（或不指定），目标IP为10.0.0.0 0.255.255.255，这里0.255.255.255就是反掩码，表示只关心目标IP的第一个字节，其余部分可以是任意值。

掩码和反掩码都是网络管理中不可或缺的工具，分别用于不同的情景下，帮助网络管理员有效地划分网络、控制流量以及实施安全策略。
