6-29 二层端口类型分析
Access接口

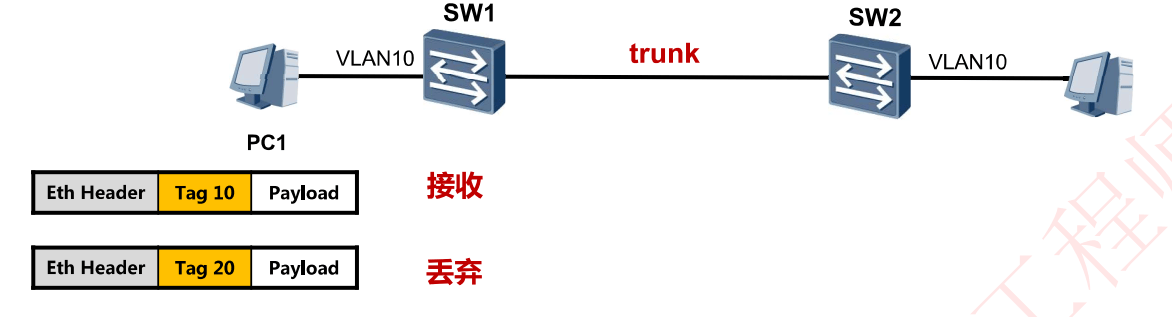

Access接口接收帧
- 如果该帧不带tag，则接受帧并打上端口VID ;
- 如果该帧携带tag，则当vlanlD与PVID相同时，接收该报文，否则丢弃。
Access接口发送帧
- 交换机将帧中的 VID 与端口的 PVID 相等的帧从相应VLAN接口先删除Tag再转发出去。
- 如果该接口为Trunk，查看allow-pass vlan，如果存在直接转发出去

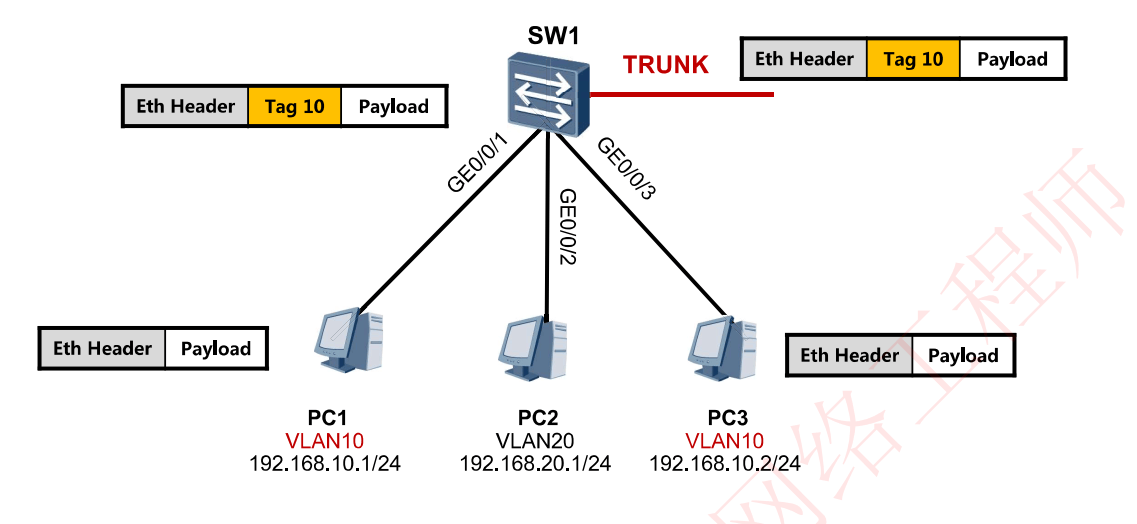

如图所示
当图中左上角的帧从GE0/0/1接口或GE0/0/3接口转发时，由于帧的VID与接口的PVID相等，都是10，那么删除VID标签后转发
当帧从Trunk接口转发时，先查看allow-pass vlan列表，如果存在就不作处理直接转发

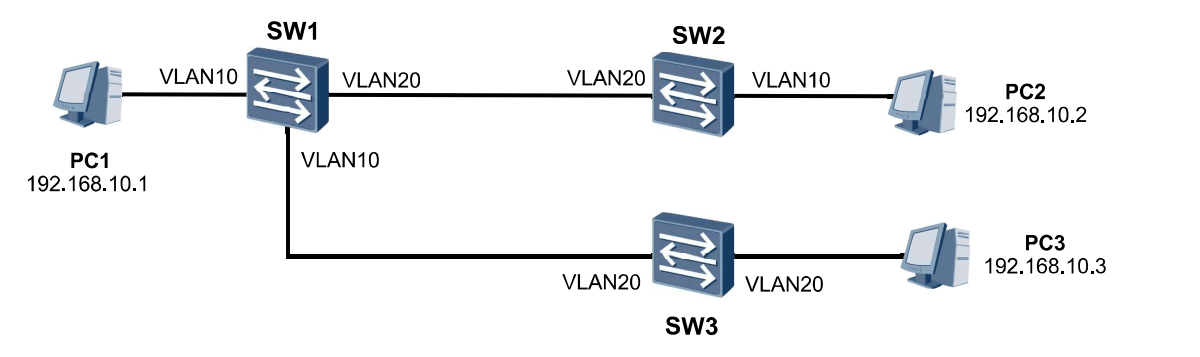

思考

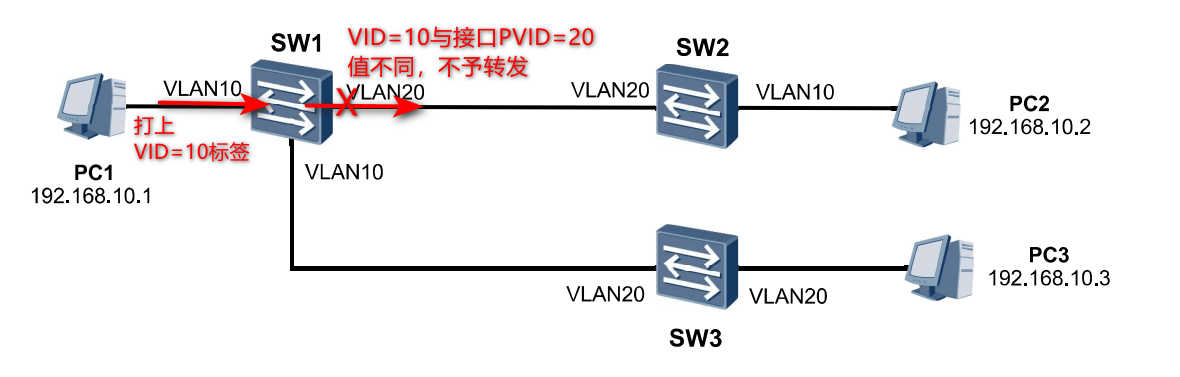

思考PC1能否和PC2进行通信?
- 不能，SW1右侧端口不会转发该帧
思考PC1能否和PC3进行通信?
能通信
由于帧的VID=10，SW1下侧Trunk口PVID=10，因此去标签后转发至SW3左侧接口
SW3处左侧接口处，由于该帧已经不带VID标签，因此SW3TRunk口需要为该帧添加自己的PVID值作为VID值，于是SW3的右侧端口接收该帧后，将该帧VID值置为20后再转发
SW3的右侧接口处，判断接口PVID值与帧的VID都是20，去掉VID标签后转发，PC3收到该帧
Trunk接口

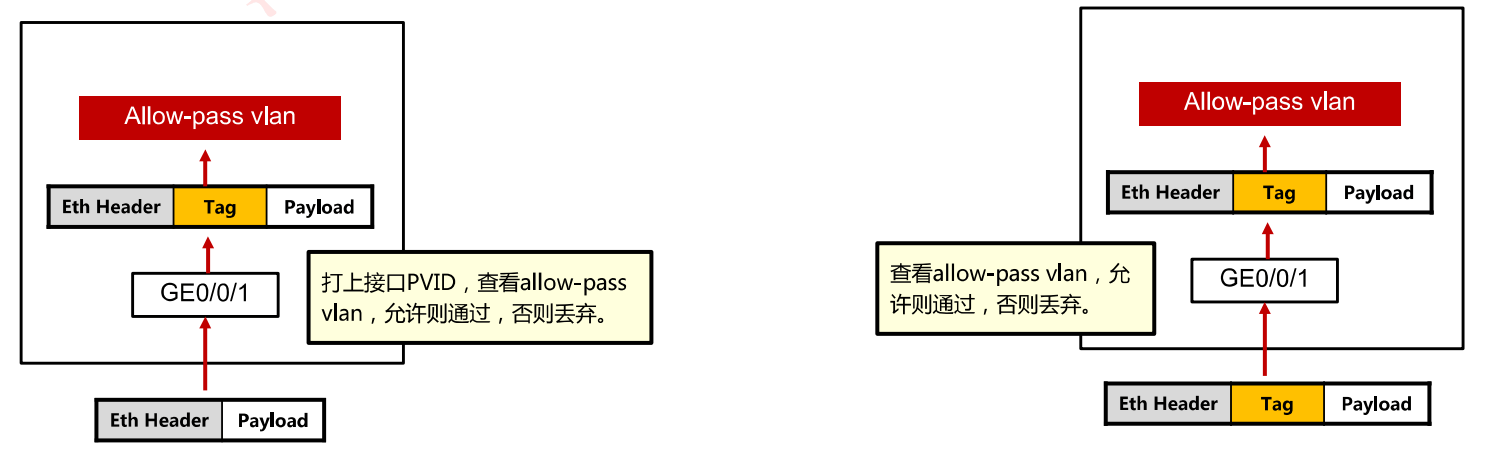

Trunk接口接收帧
- Trunk接口收到帧，如果不带Tag，打上接口PVID，查看allow-pass vlan，允许则通过，否则丢弃
- Trunk接口收到帧，如果带Tag，查看allow-pass vlan，允许则通过，否则丢弃。

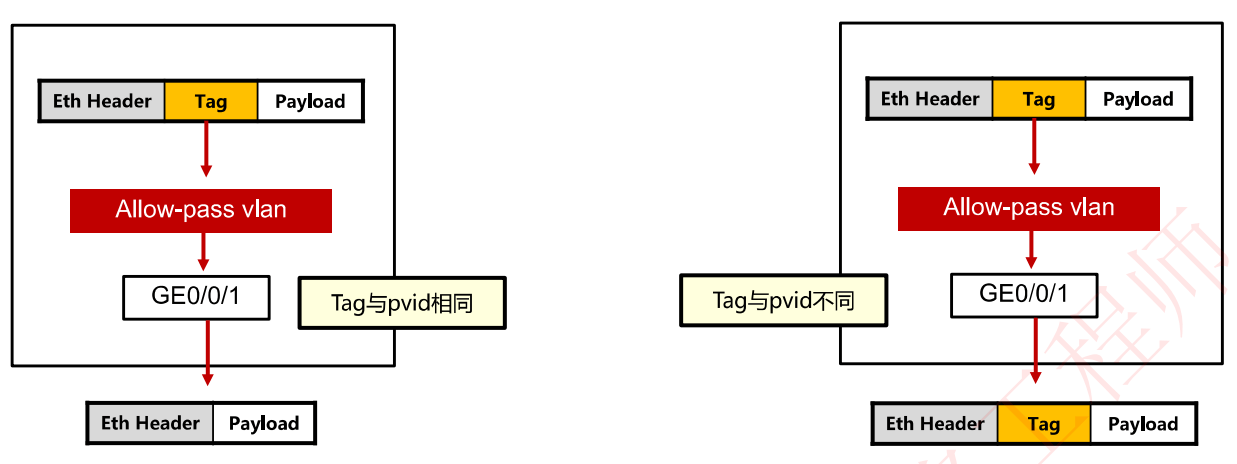

Trunk接口发送帧
Trunk接口发送帧，若vlanID与接口pvid相同，且该vlan在allow-pass vlan列表中，则去掉Tag，发送数据帧。
Trunk接口发送帧，若vlanID与接口pvid不同，且该vlan在allow-pass vlan列表中，直接发送数据帧。
Hybrid接口
Hybrid接口接收帧

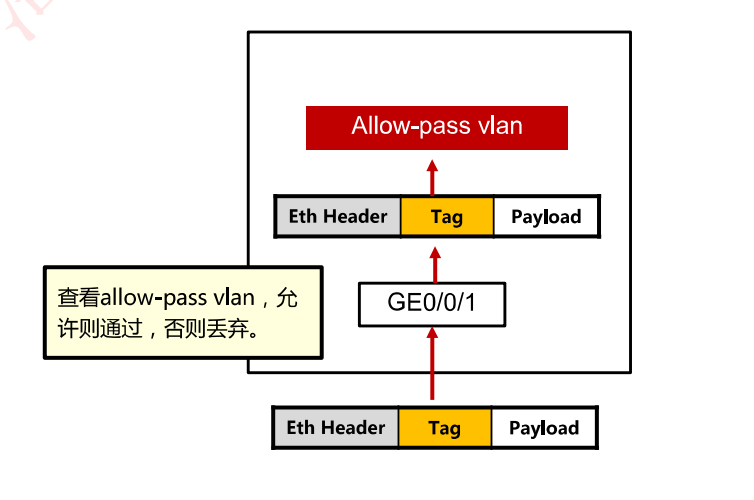

Hybrid接口收到帧，若数据帧带tag，且vlanID在 allow-pass vlan列表里面，则接受该报文，否则丢弃。

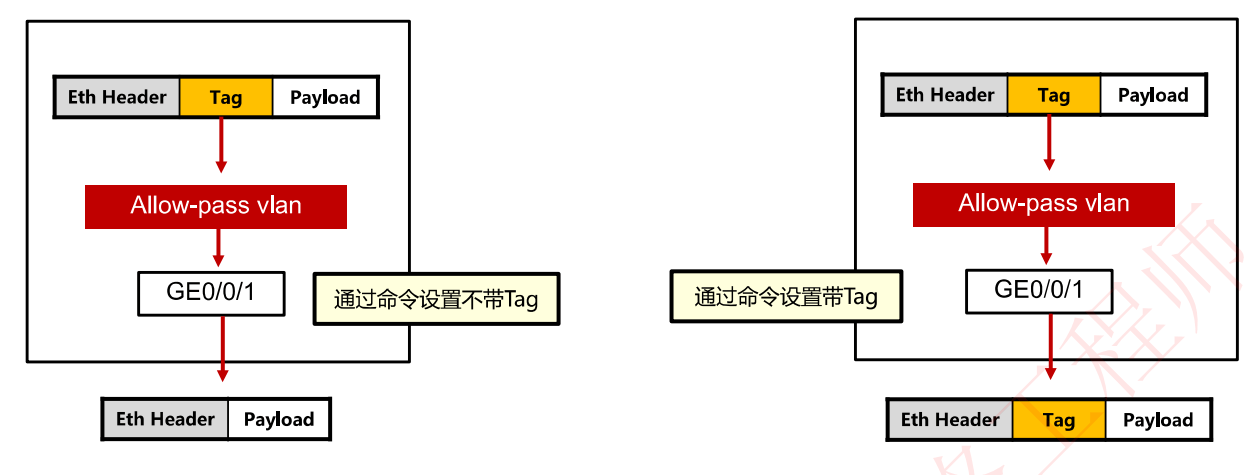

Hybrid接口发送帧
Hybrid接口发送帧，当vlanID是接口允许通过的vlanID时，发送该帧。可以通过命令设置发送时是否携带Tag。
