2-9 多路复用技术

多路复用技术简介

多路复用技术：是把多个低速的信道组合成一个高速的信道的技术

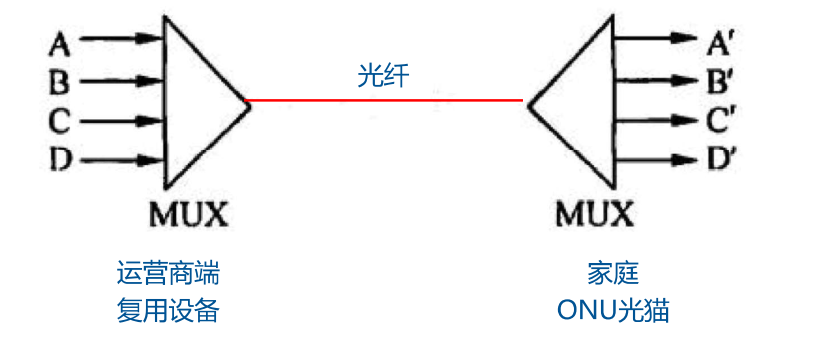

如光纤入户：上网、电视、电话只需要一条光纤入户来实现

多路复用技术要用到两个设备︰

• 多路复用器(Mutiplexer)：在发送端根据某种约定的规则把多个低带宽的信号符合成一个高带宽的信号;

• 多路分配器(Demultiplexer)：在接收端根据统一规则把高带宽信号分解成多个低带宽信号

• 多路复用器和多路分配器统称多路器，简写MUX

频分复用/时分复用/波分复用

频分复用

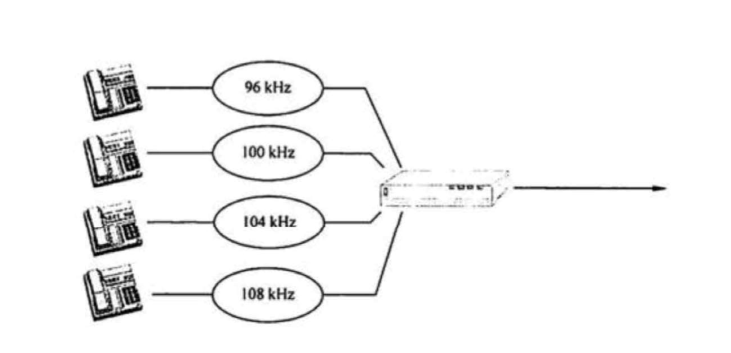

各路用的频率不同，如无线电广播(各个广播台之间采用不同频道)、ADSL、FDD-LTE(4G技术中用户的上传和下载使用的是不同频率如1.4GHz和1.6GHz)

时分多路复用

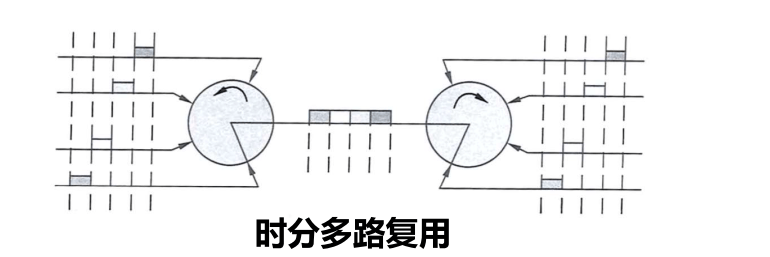

把1s拆成1000个时间片，每个时间片1ms，则宏观上多路共用，微观上每个设备占取不同时间片段，如T1/E1、SONET/SDH、TDD-LTE（1s分成1000个时间片，张三分到20ms，李四分到30ms，微观上每个时间片只有一个用户）

E1 T1即使用的是时分多路复用技术

波分多路复用

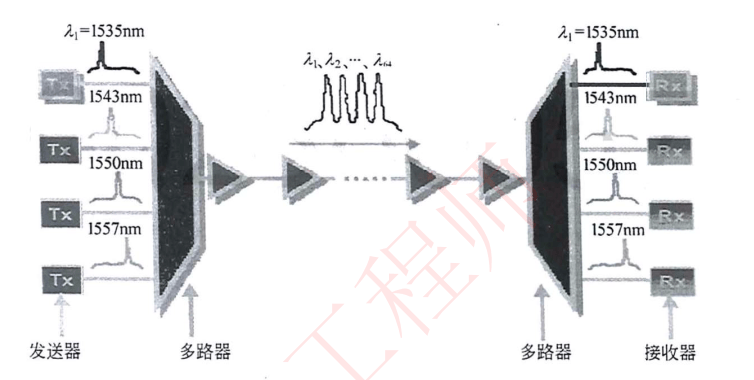

将一系列载有信息、但波长不同的光信号合成一束，沿着单根光纤传输；在发送端经复用器(亦称合波器,Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种不同波长的光信号分开，然后由光接收机作进一步处理以恢复原信号。在同一根光纤中同时让两个或两个以上的光波长信号通过不同光信道各自传输信息，称为光波分复用技术， 简称WDM，如光纤信号传输使用

数字传输系统(重点常考)

脉码调制已经介绍，对4kHz语音信道按8kHz速率采样，128级量化，则每个语音信道的比特流是56Kbps。

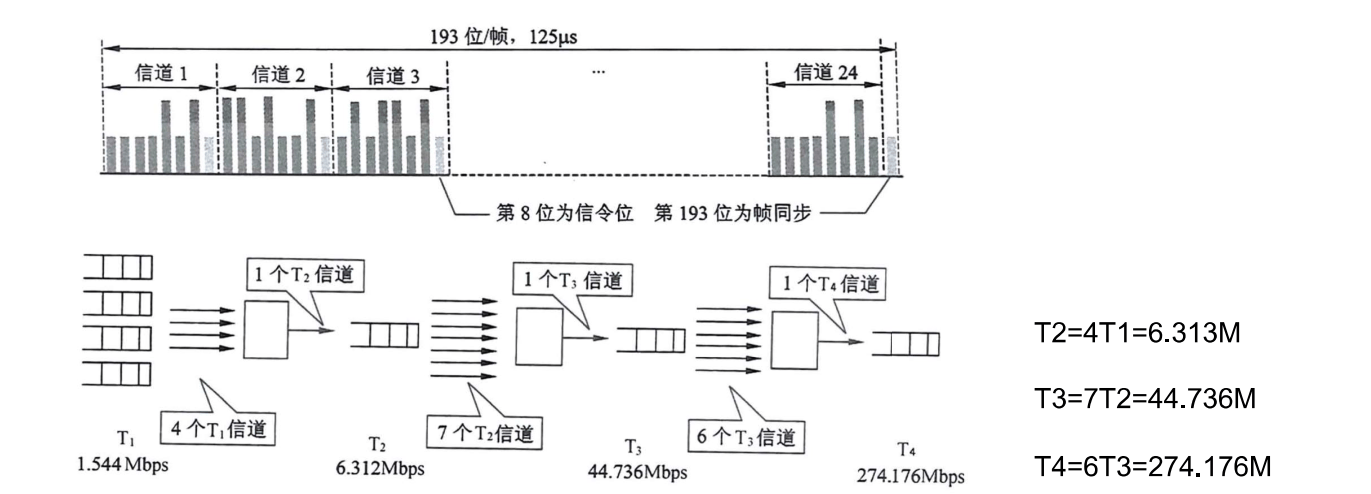

美国和日本使用T1标准，T1=56K*24 ＋开销与间隔=1.544M

2.8.4 数字传输系统(记忆黑体字)

脉码调制已经介绍，对4kHz语音信道按8kHz速率采样，128级量化，则每个语音信道的比特流是56Kbps。

美国日本标准 T1(数据速率1.544Mbps)

美国和日本使用T1标准，将24路语音信号进行时分复用，T1=56Kbps * 24＋开销与间隔=1.544Mbps

欧洲标准 E1(数据速率2.048Mbps)

国际通信联盟定制的标准，我国也使用的是E1标准

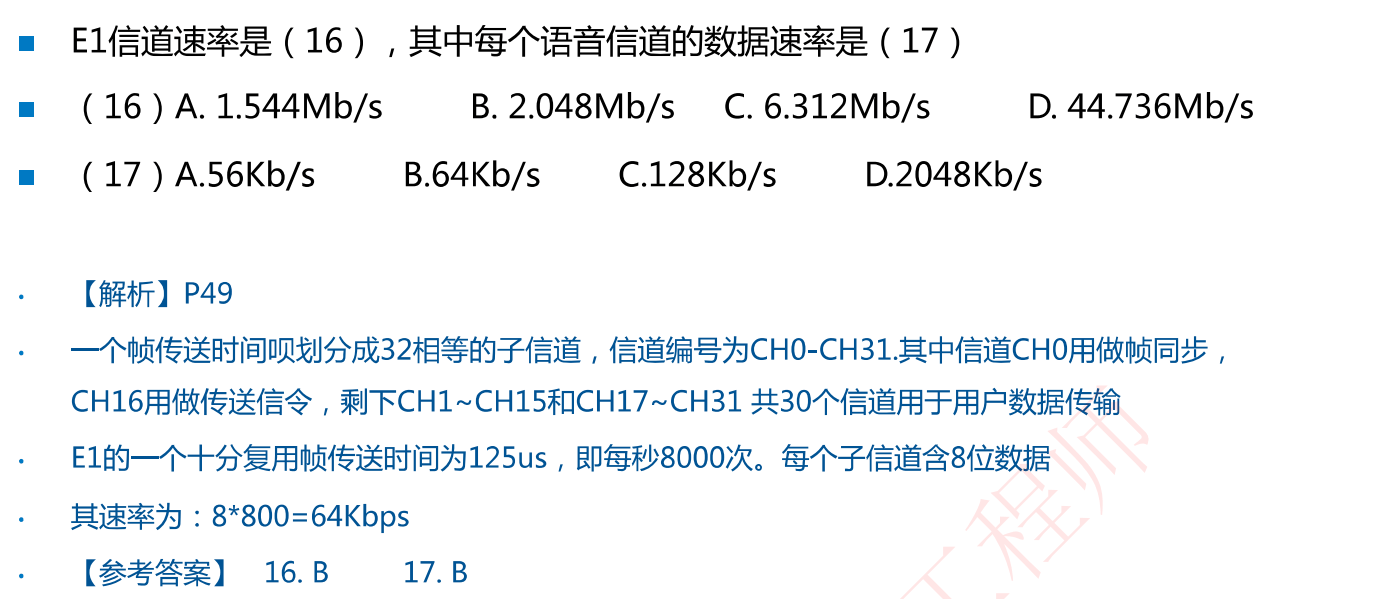

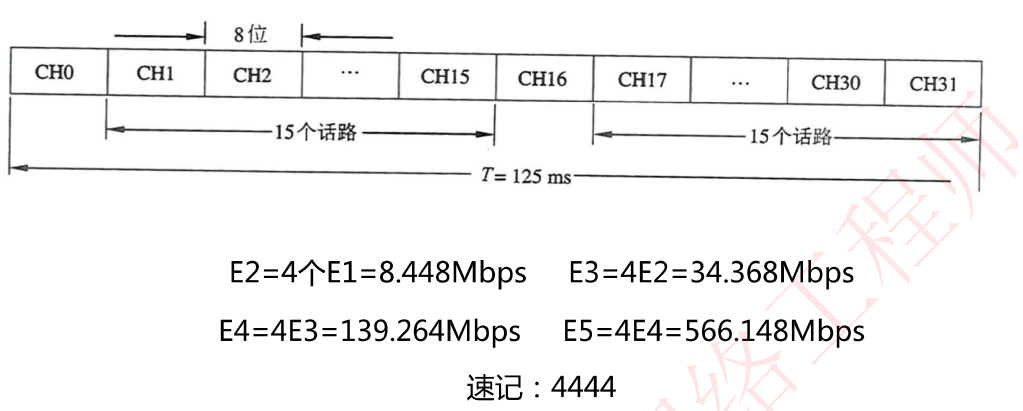

ITU-T标准E1信道数据速率是2.048Mbps，把32个8位一组的数据样本组装成125us的基本帧，其中30个子信道用于语音传送，2个子信道(CH0和CH16)用于控制信令

即30个语音信道进行合并时分复用，其中2个子信道(CH0和CH16)用于控制指令发送

每4帧能提供64个控制位，除了北美和亚洲的日本外，E1载波得到广泛使用

E1每个语音信道的数据速率为64Kbps (=8*8000 )，总共信道数据速率为64x32 = 2048Kbps = 2.048Mbps

E1 T1对比小结

例题

同步数字序列(记忆)

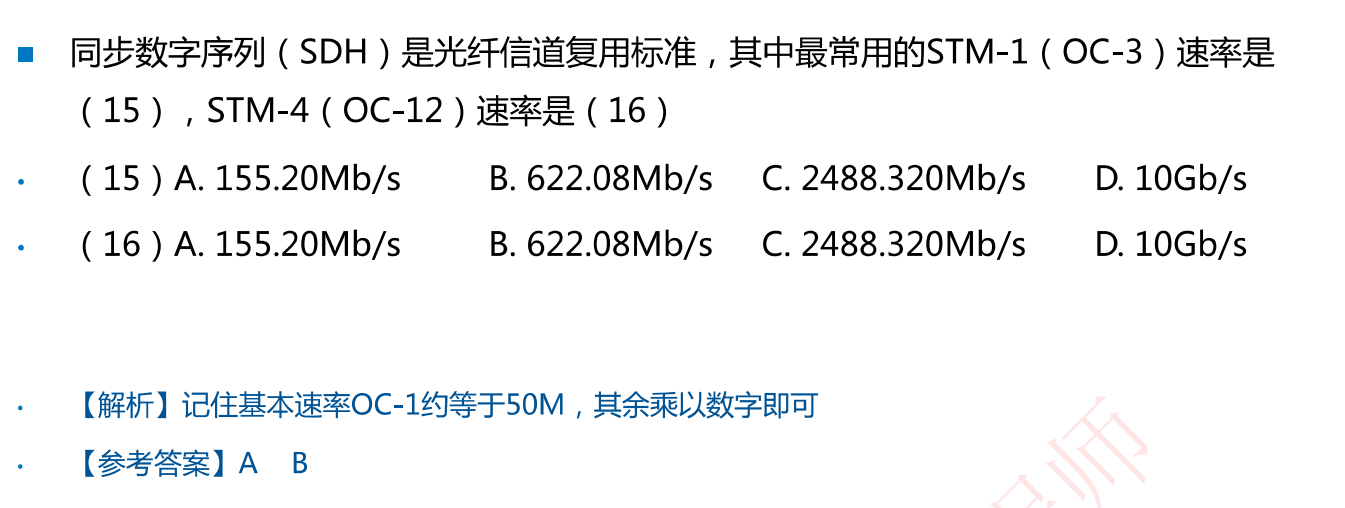

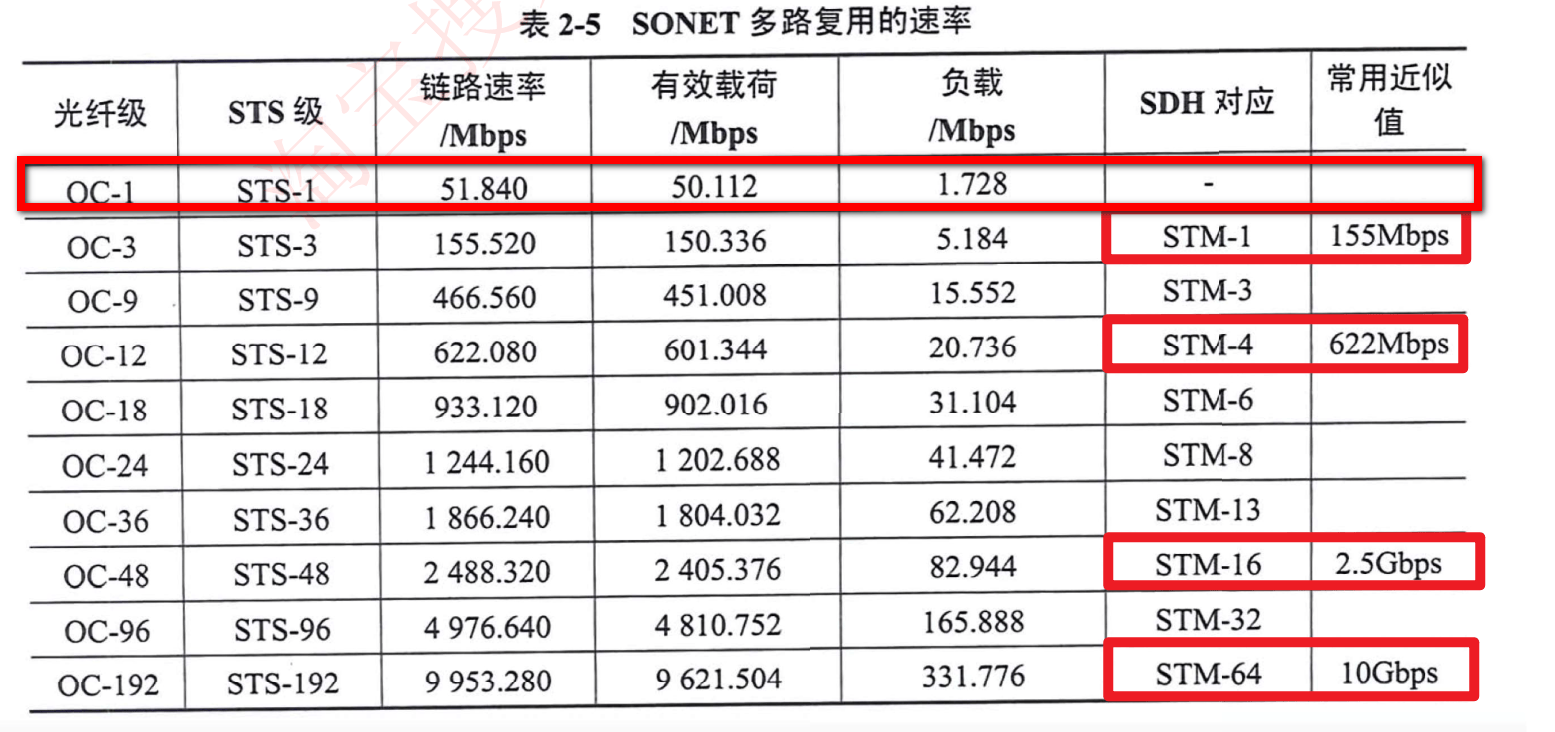

记住**[SDH对应]和[常用近似值]之间的对应关系即可，或者记住基本速率OC-1约等于50M，其余乘以数字即可**

例题

解析：记住基本速率OC-1约等于50M，其余乘以数字即可
