6-15 华为设备管理与VRP基础
前言

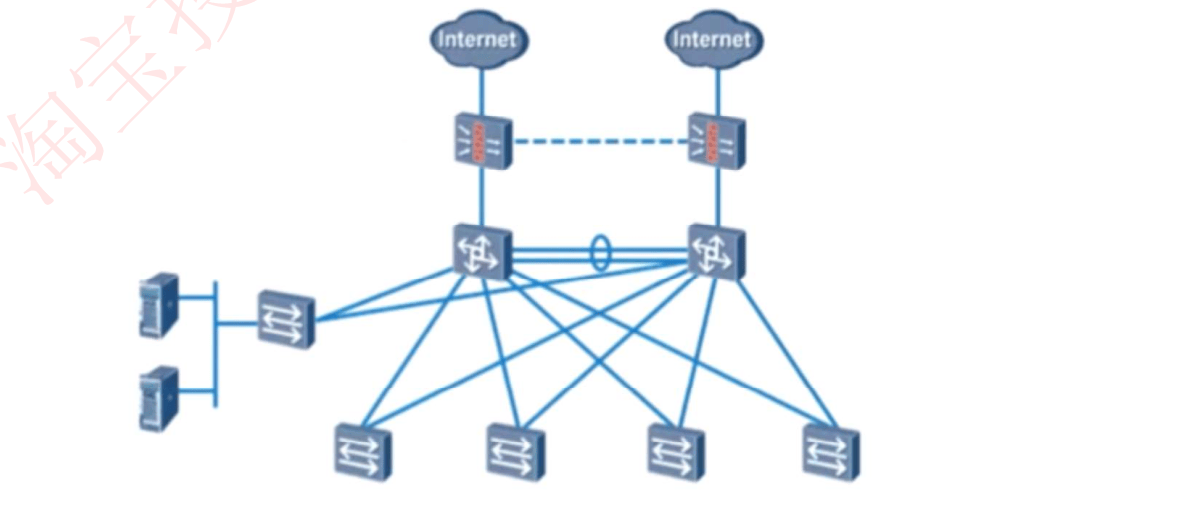

网络包含诸多设备：路由器、交换机、防火墙、负载均衡、流控
网络工程师完成规划设计，设备调试，网络优化，故障排除
掌握设备配置管理方法是基础
接口和线缆认识

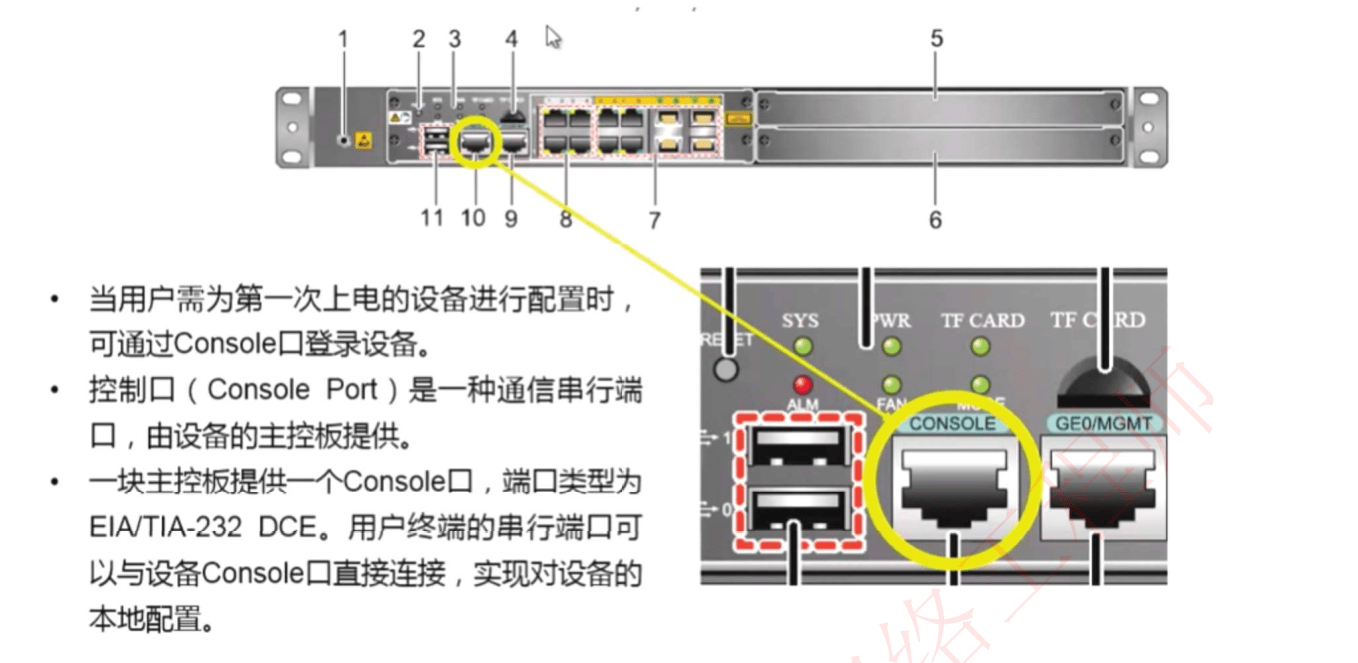

Console接口
当用户需为第一次上电的设备进行配置时，可通过Console口登录设备；
Console口(Console Port)是一种通信串行端口，由设备的主控板提供；
一块主控板提供一个Console口，端口类型为EIA/TIA-232 DCE。用户终端的串行端口可以与设备Console口直接连接，实现对设备的本地配置。

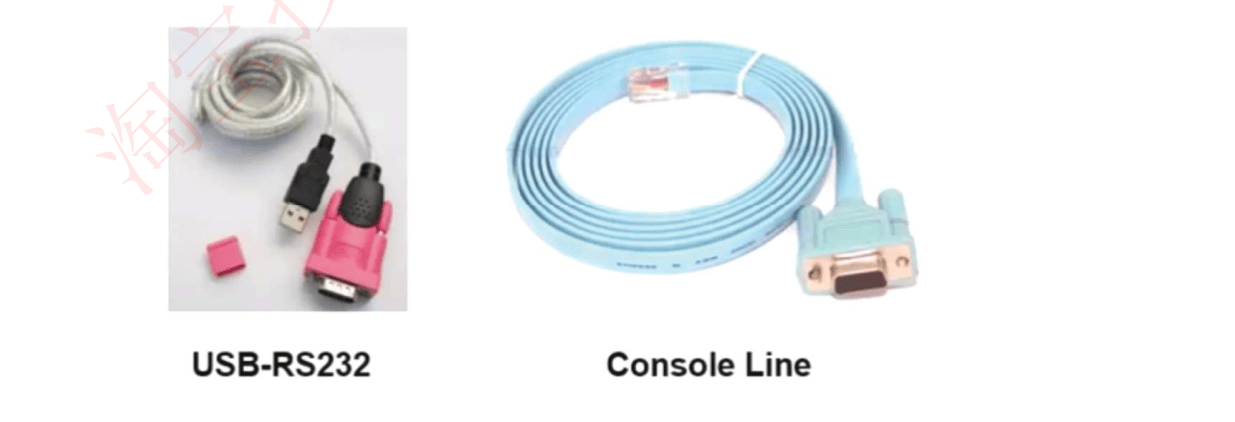

Console线缆
Console线缆一端为RJ45水晶头，一端为串口接头
- RJ45接口用于连接网络设备的Console接口
- 另一端串口接头连接PC

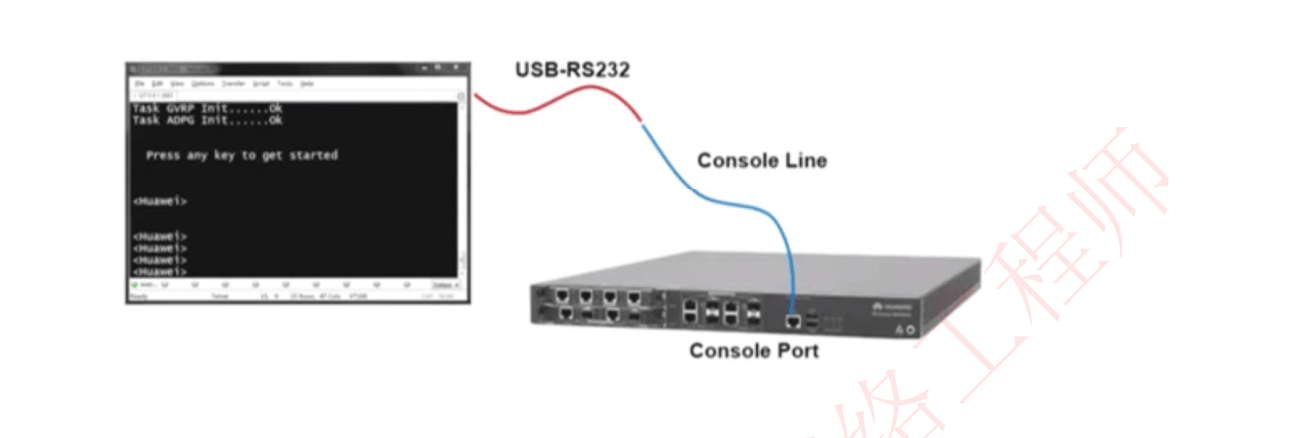

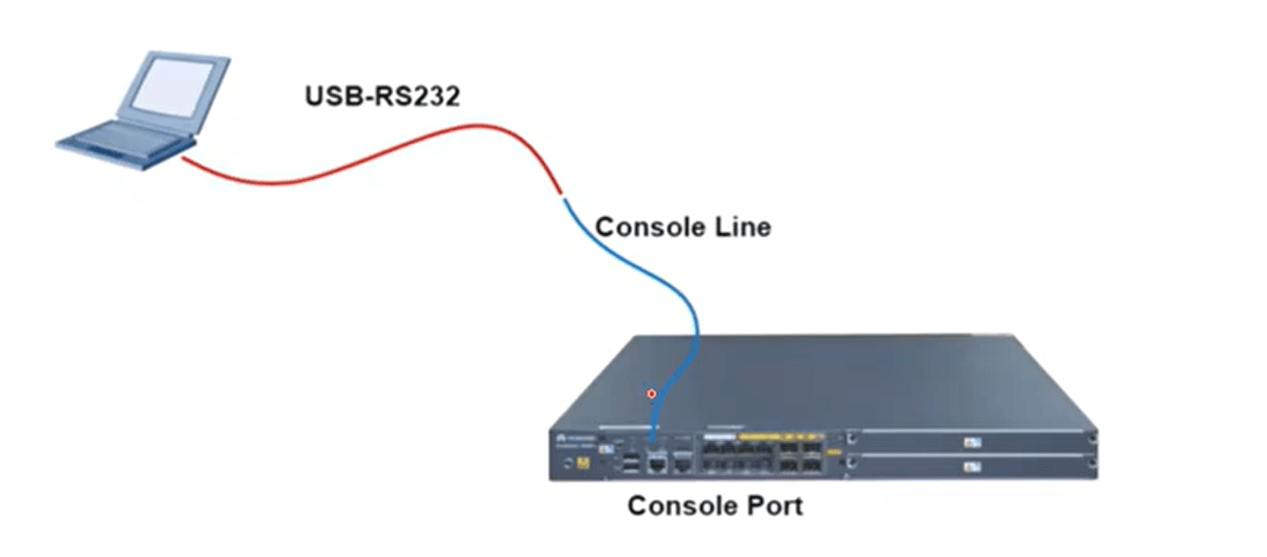

现在大部分笔记本没有串口，因此时候用USB-RS232转接线（上图，网络工程师常备）线缆完成转接，连接效果如下图所示
登录和管理网络设备操作步骤
连接好线缆之后，PC上需要事先安装一个SecureCRT软件（网络工程师必备）
打开软件

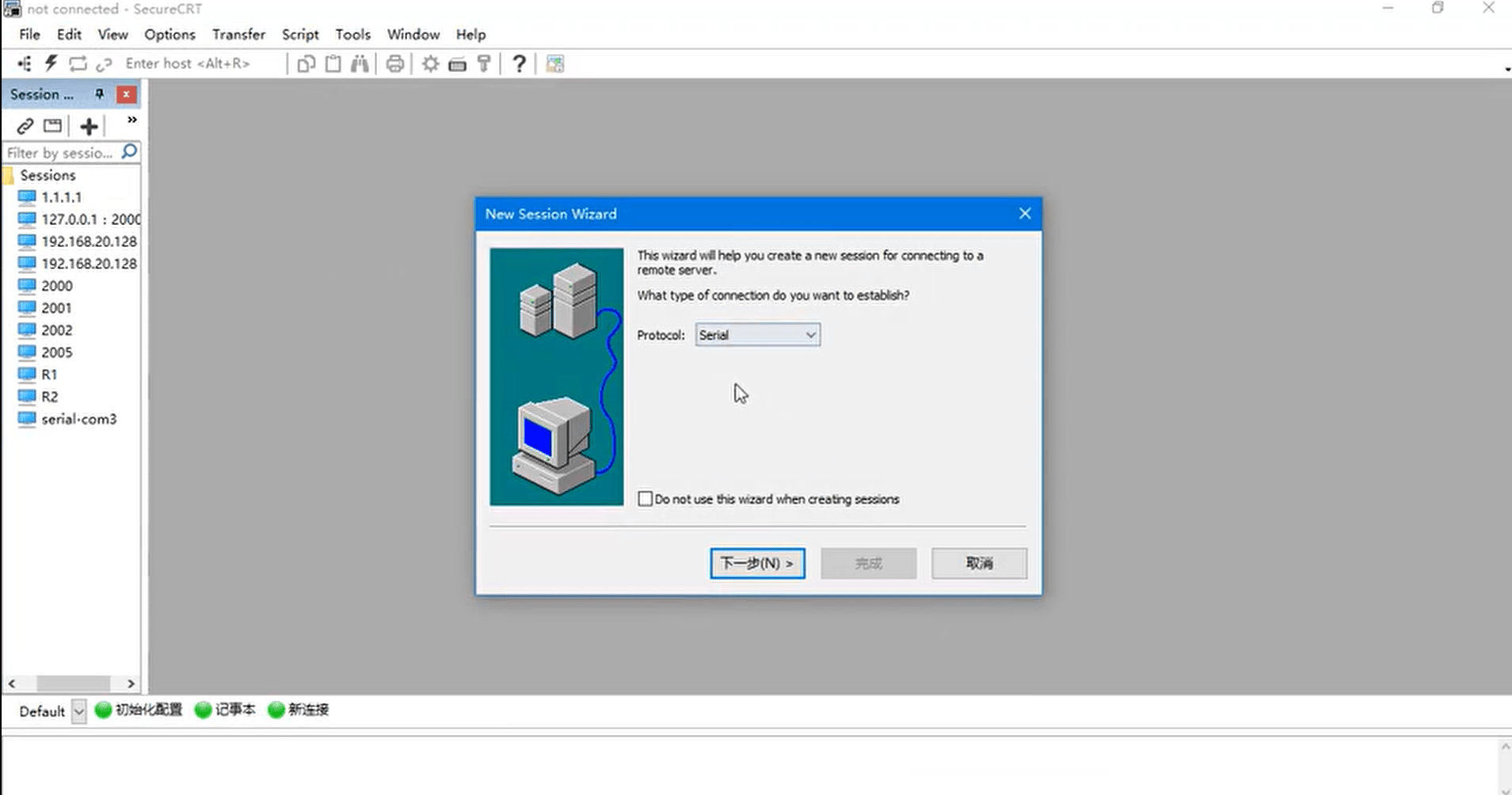

新建连接
选择登录协议为Serial串行口

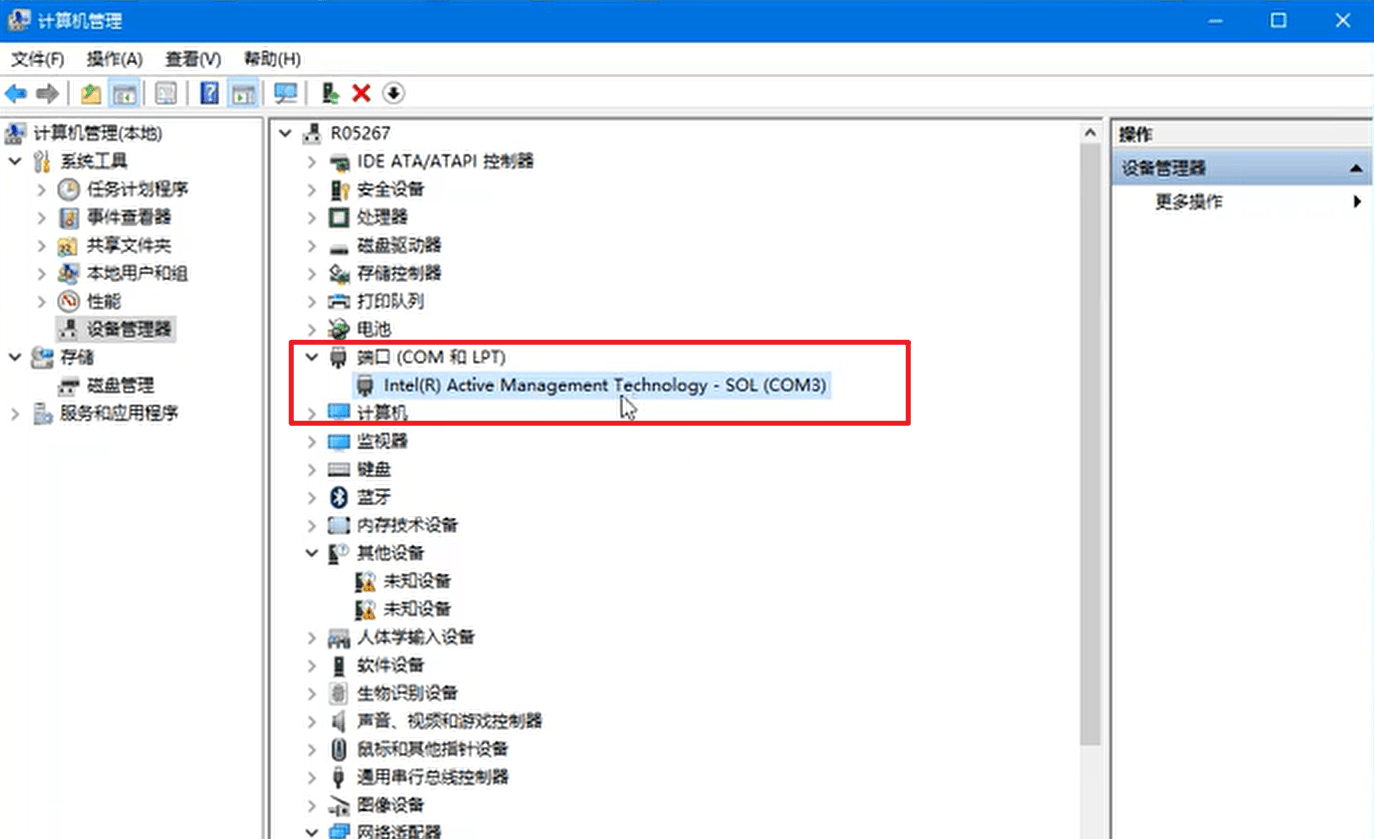

选择是哪一个串行口：计算机——管理——设备管理器——端口（COM和LPT）——展开显示即为我们当前连接的串行口，如下图所示为COM3

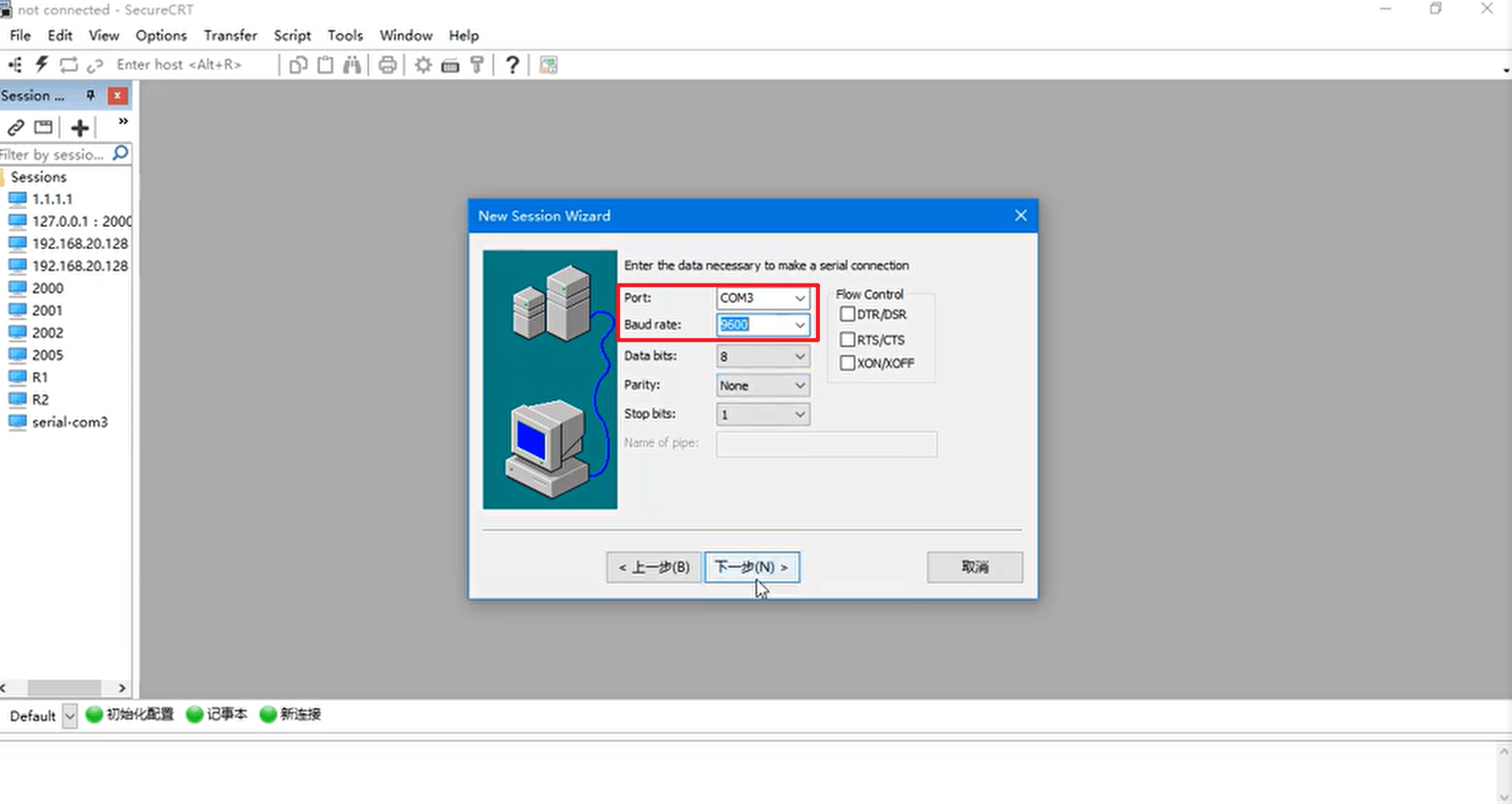

- 填写串口、波特率（一般填写9600），其余默认
- 建立连接后，双击进入即可连接成功，进入后可以看到设备如交换机、路由器配置界面即CLI命令行界面

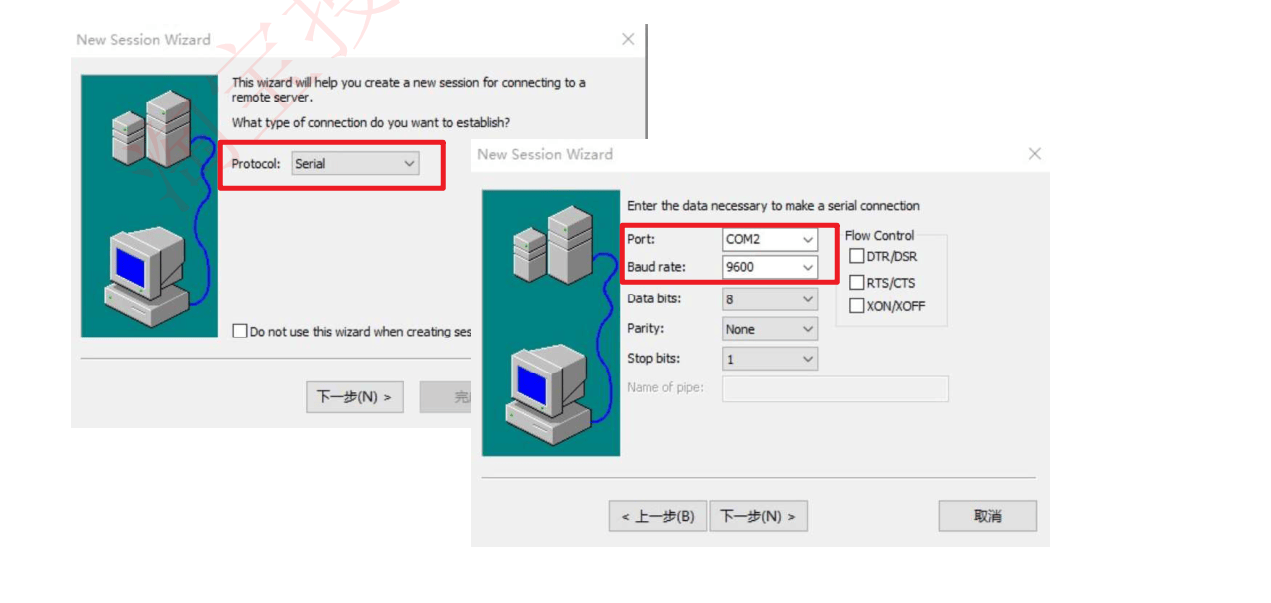

SecureCRT终端设置注意事项
注意协议选择Serial，波特率选择9600
CLI(Command Line Interface)命令行界面
用户登录到交换机出现命令行提示符后，进入命令行接口CLI
命令行接口是用户与交换机进行交互的常用工具
VRP——华为数通设备通用操作系统平台
通用路由平台VRP ( Versatile Routing Platform）是华为数据通信产品的通用操作系统平台，它以IP业务为核心，采用组件化的体系结构，在实现丰富功能及特性的同时，提供基于应用的可裁剪能力和可扩展能力。
VRP其实就是运行在华为产品上的操作系统，就像Windows系统与PC，IOS系统对于苹果终端。
VRP的最底层是Linux，VRP软件工作在该Linux上层

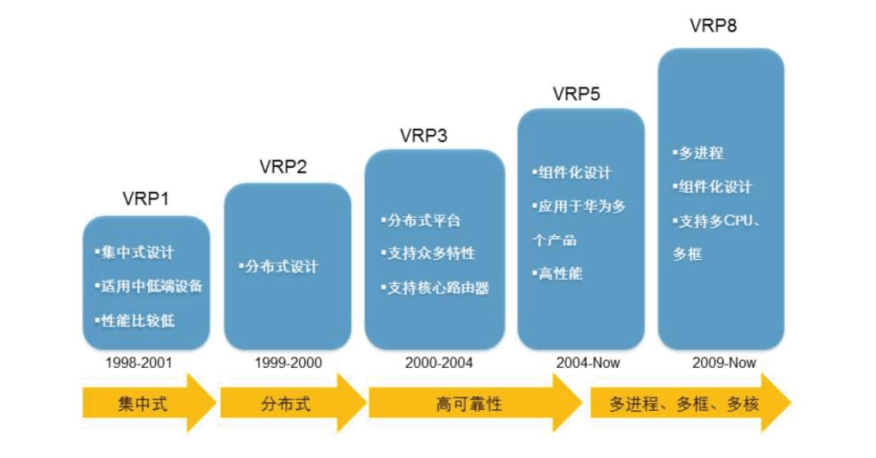

华为一般网络设备使用VRP5，高端设备使用VRP8
Mini USB口登录

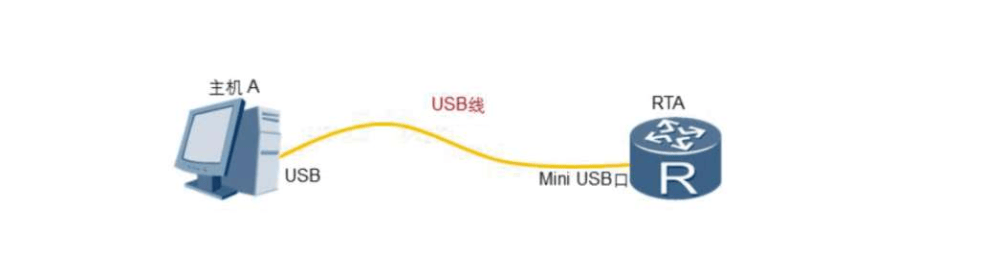

华为AR2200系列路由器还支持通过Mini USB口与主机USB口建立连接，实现对设备的调试和维护。
在管理设备时，Console接口和Mini USB接口互斥，即同一时刻只能使用其中的1个接口连接到VRP。
总结与思考
如果路由器收到了网络中主机发送的广播，如何操作?
- 当路由器收到该广播报文时，路由器会根据数据包内容进行处理，可能会对必要广播报文（如请求路由器MAC地址的ARP广播）进行回应，但不会将该数据包转发到其他广播域。
华为数通设备目前使用的VRP版本是多少?
- 目前，大多数华为数通产品使用的是VRP5版本，少数高端设备如NE系列路由器使用的是VRP8版本。
