3-1 广域通信基础

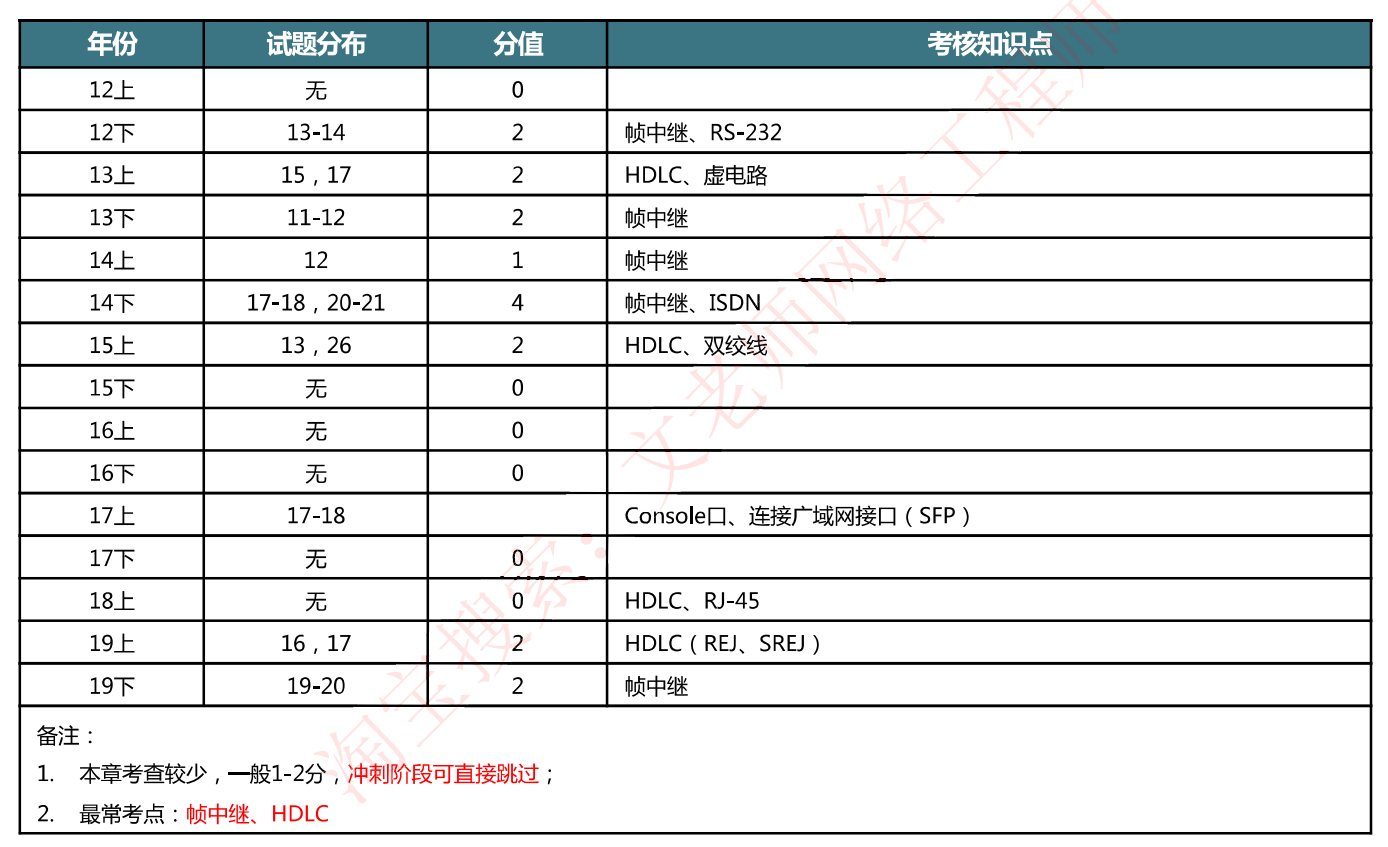

历年试题分布

最常考帧中继、HDLC，大部分时候考察帧中继

现在的计算机网络是由电话网络发展而来，最早的数据交换网络就是PSDN(Public Switched Telephone Network,公共交换电话网)

公共交换电话网(Public Switched Telephone Network,PSTN)是为了语音通信而建立的网络，从20世纪60年代开始又被用于数据传输。

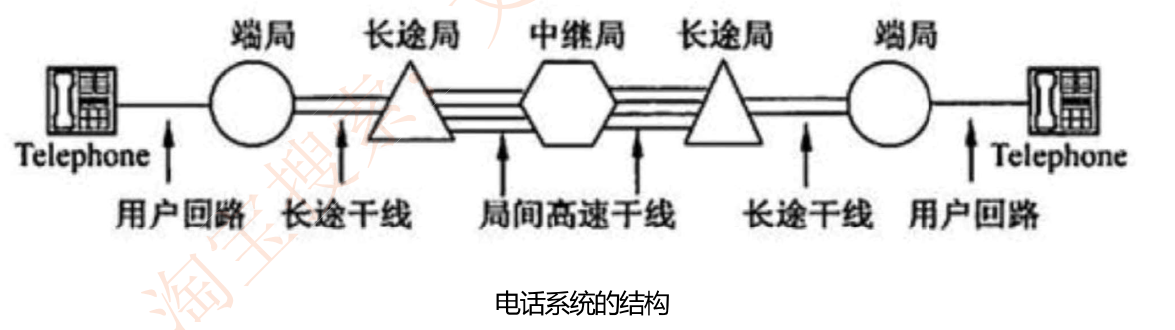

电话网由3个部分组成︰本地回路、干线和交换机，如下图所示

干线和交换机一般采用数字传输和交换技术，而本地回路基本采用模拟线路

电话线联网时需要在发送端通过调制解调器把数字信号变换为模拟信号，接收端再通过调制解调器把模拟信号变换为数字信号

以下PSTN系统结构了解即可，目前已经淘汰

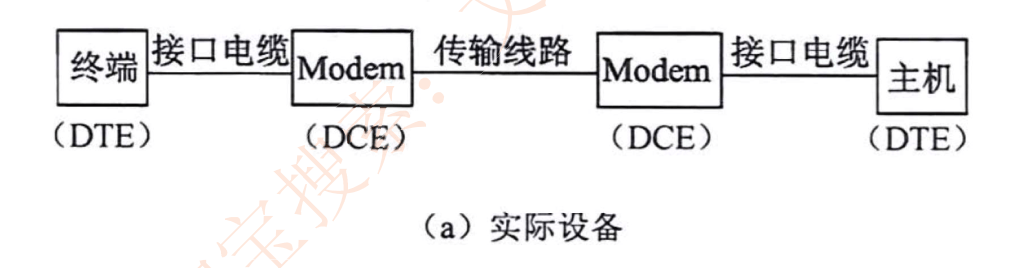

DTE ( Data Terminal Equipment）数据终端设备，这种设备代表通信链路的端点

DCE ( Data Circuit Equipment）数据电路设备，用于信号变换器、自动呼叫等

常见DTE设备： PC/电话机

常见DCE设备：猫/调制解调器/Modem

下面以RS-232-C接口为例说明描述设备之间通信有关的技术特性。

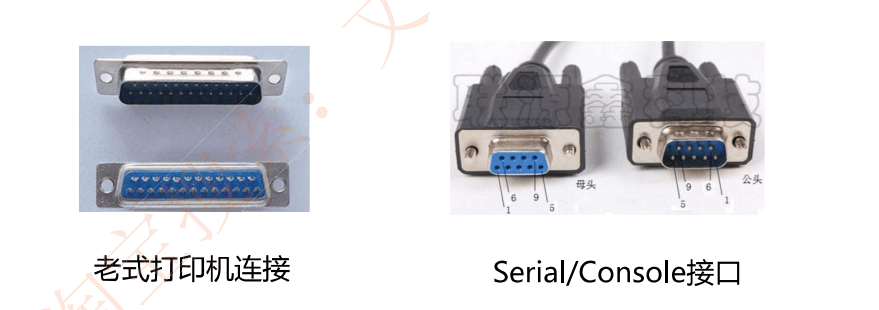

机械特性描述DTE和DCE之间物理上的分界线，规定连机器的几何形状、尺寸大小、引线数、引线排列方式及锁定装置等。

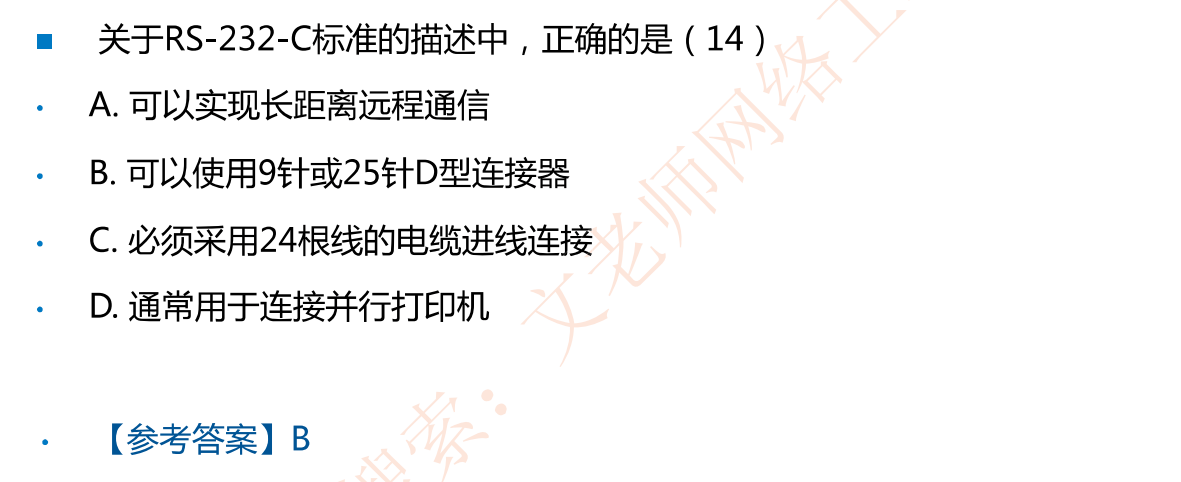

RS-232-C没有正式规定连机器的标准，只有

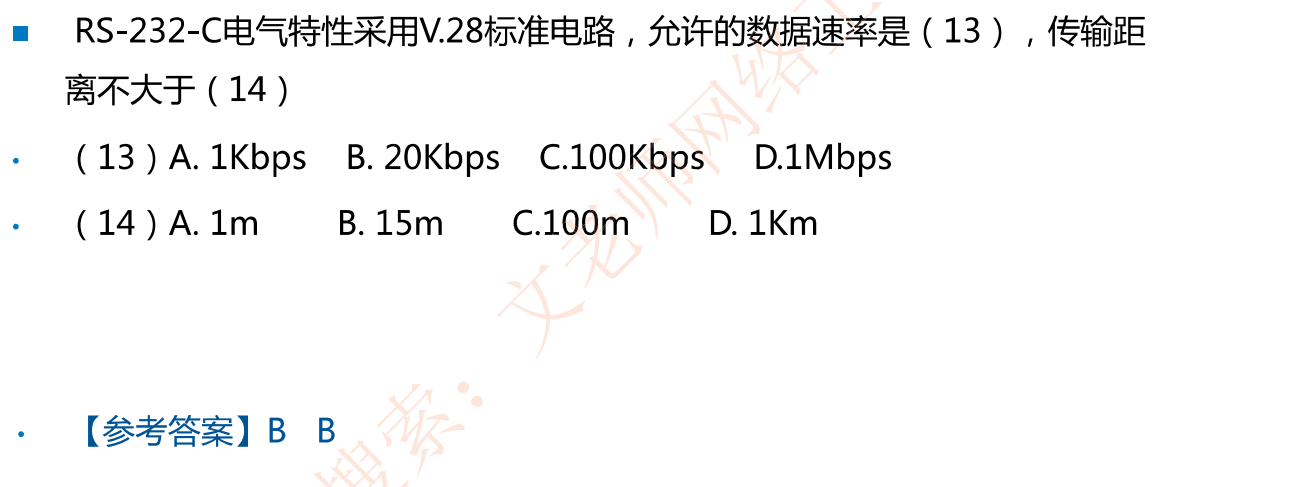

RS-232-C采用的V.28标准电路，传输速率20kb/s，最长15米

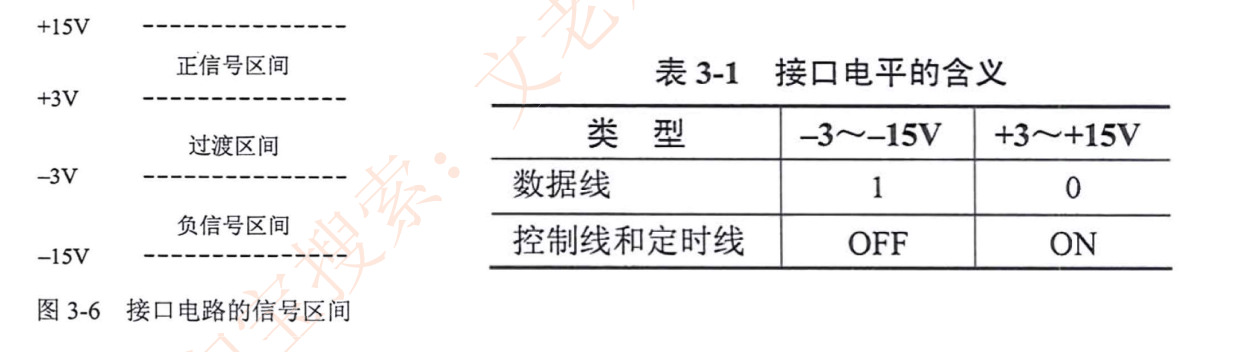

信号源产生3-15V的信号，±3V之间是信号电平过渡区

-3~-15V表示1，3~15V表示0

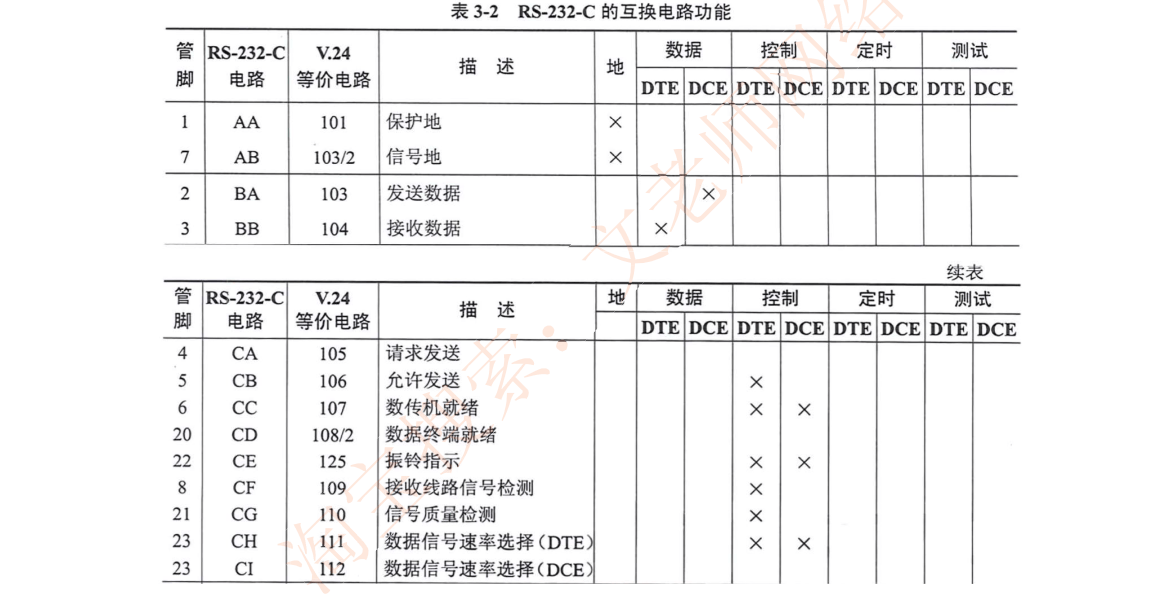

对接口连线的功能给出明确定义，RSR-232-C采用的标准是V.24(注意：电气特性采用的是V.28)

解析：引申：网线的最大传输距离为100m
