2-4 传输介质(双绞线和光纤)

双绞线

双绞线(即网线)：8根铜导线每2根扭在一起(百兆用4根芯线，千兆必须用8根芯线)

分类：直通线/交叉线，屏蔽(即屏蔽电磁干扰，外层加一层金属皮，成本更高)和非屏蔽双绞线

光纤

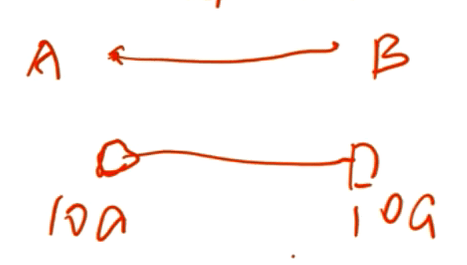

注意：光纤本身无带宽之说

光纤：利用光在玻璃或塑料纤维中的全反射原理而达成的光传导工具

光传导损耗比电缆传导的损耗低得多，光纤适合用于长距离的信息传递

光纤特点：重量轻，体积小、传输远（衰减小，双绞线能传100m左右)、容量大（光纤很早就能传输4Tbit/s了）、抗电磁干扰(本身是光信号，不产生电磁干扰，电信号会产生电磁干扰)

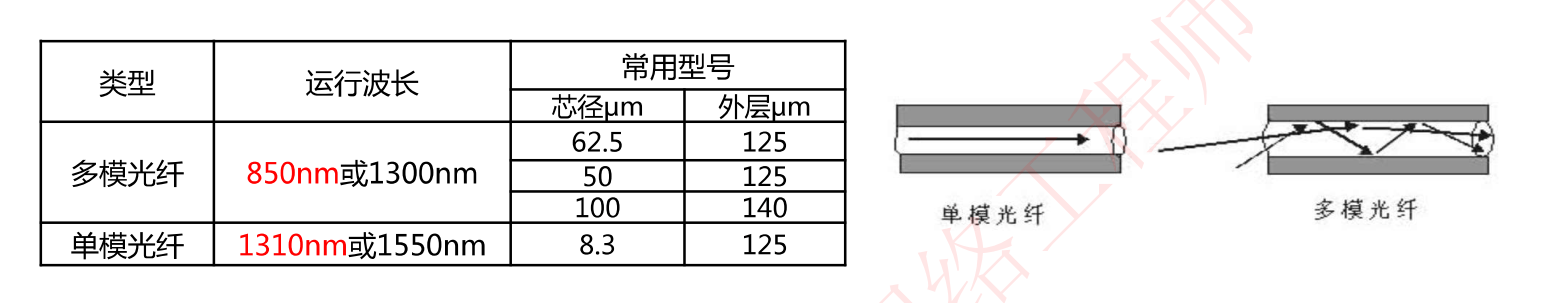

光纤分类

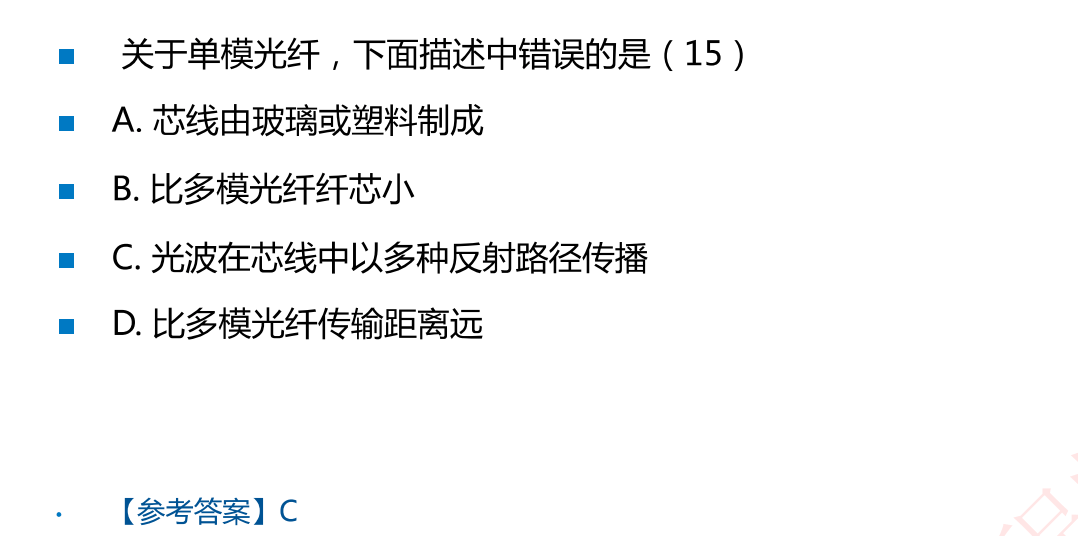

单模光纤

当光纤的几何尺寸可以于光波长相比拟时，即纤芯的几何尺寸与光信号波长相差不大时一般为5~10um(细);

单模光纤只允许一种模式在其中传播，单模光纤具有极宽的带宽，特别适用于大容量、长距离的光纤通信(贵，可以理解为术业有专攻)

多模光纤(LX)

多模光纤纤芯的几何尺寸远大于光波波长，一般为50um、62.5um(粗);

多模光纤允许多种模式光信号传播，仅用于较小容量、短距离的光纤传输通信（便宜，胖子不值钱)

单模和多模？

SM(single mode): 单模

MM (multi mode): 多模

单模光纤适合波长为1550纳米的激光，多模光纤适合波长为850纳米的激光。

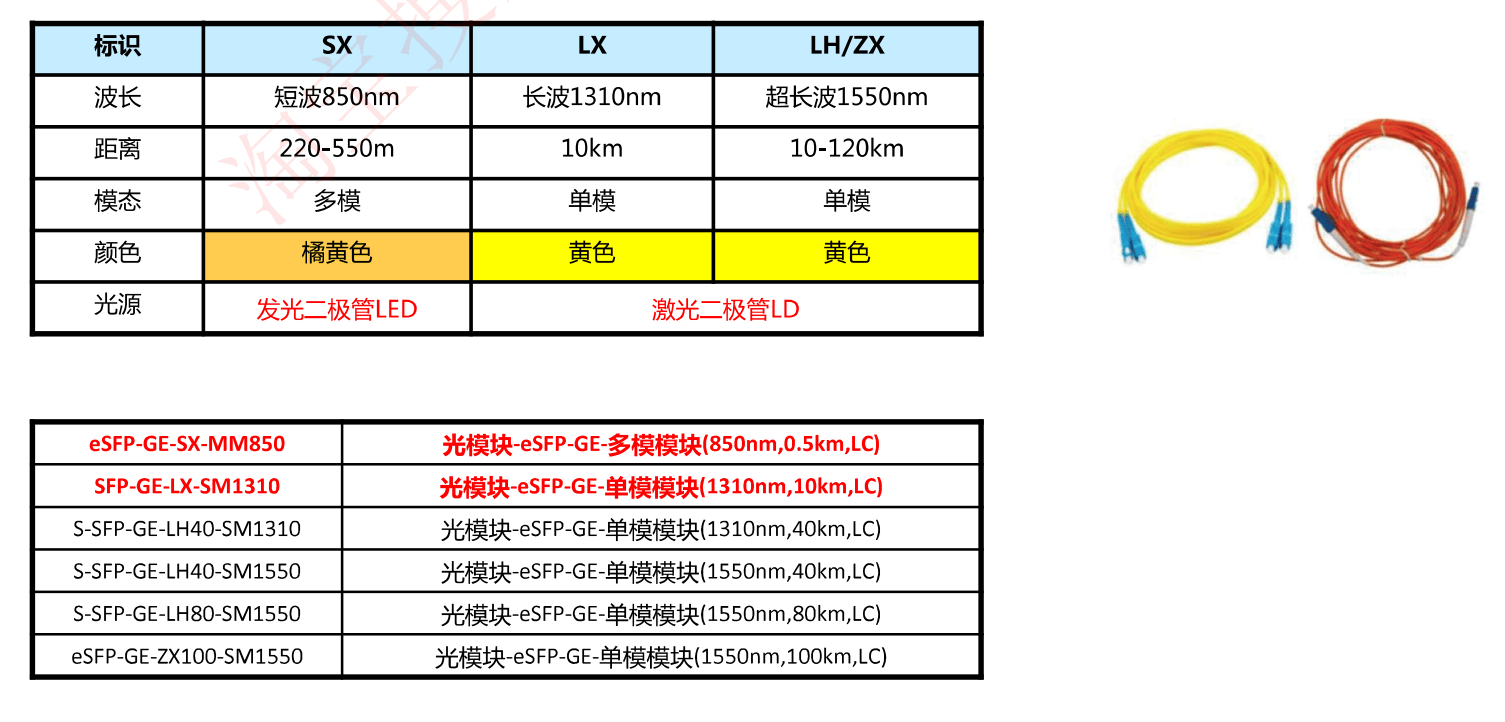

SX和LX是什么？

SX、LX、LH是指光模块的型号

SX是短距离光模块，一般适合多模光纤，传输距离<10公里；

LX一般适合单模光纤，传输距离<25公里；

LH一般指超长距离光模块，传输距离为25-70公里，如果距离小于25公里，那么LH之间要加衰减器，以防止LH模块损坏。

1000BASE-SX, 1000BASE-LX, 1000BASE-T, 1000BASE-LH, 1000BASE-FX, 1000BASE-TX有什么区别？

1000base-SX是单光纤1000Mbps基带传输系统；

1000Base-LX是单模光纤，可以支持直径为9um或10um的单模光纤，工作波长范围为1270-1355nm，传输距离为5km左右；

1000base-T是双绞线1000Mbps基带传输系统；

1000BASE-FX是千兆光纤端口以太网；

1000BASE-TX是千兆双绞线端口以太网。

什么是TX, FX, SX, LX, CX?

100BASE-TX：运行在两对五类双绞线上的快速以太网；

100BASE-FX：运行在光纤上的快速以太网，光纤类型可以是单模或多模；

1000BASE-SX：用于多模光纤的短距离链接，最长距离为550米；

1000BASE-LX：用于单模或多模光纤的链接，单模光纤最长距离为10公里，多模光纤距离为550米；

1000BASE-CX：运行在同轴电缆上的1000M以太网。
