6-28 VLAN及Trunk配置演示
VLAN配置基础命令（背下来）
在交换机上创建VLAN，并进入VLAN视图
1 | [Quidway] vlan 10 或 vlan batch 10 20 30 # batch关键字可批量创建VLAN |
(可选）在特定VLAN视图下修改VLAN的名字
1 | [Quidway-vlan10] name TechVLAN # 即命名为TechVLAN |
为特定的vlan添加接口：在VLAN视图下，将相应的端口放到相应VLAN当中
1 | [Quidway-vlan10] port GigabitEthernet0/0/1 # 在VLAN视图下，将相应的端口放到相应VLAN当中 |
将特定的接口配置为access类型，并加入VLAN：在接口视图下，将某一接口配置端口类型并放到相应VLAN中（接口放到VLAN，这种方法使用更多）
1 | [Quidway] interface gigabitEthernet0/0/1 |

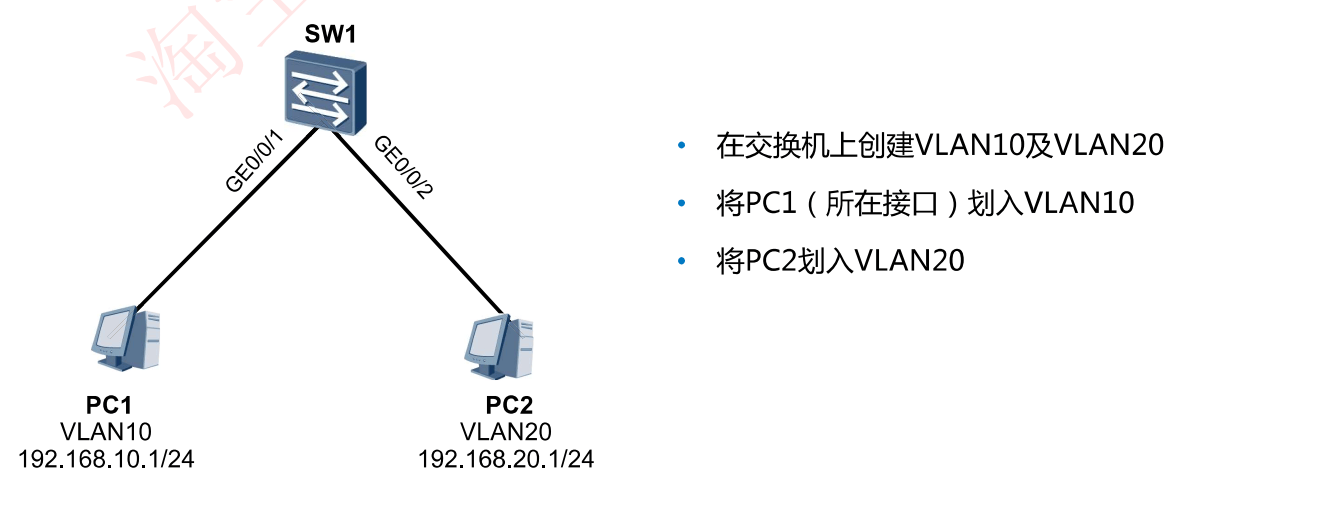

VLAN基础实验1：VLAN基本配置
实验目的
实验过程

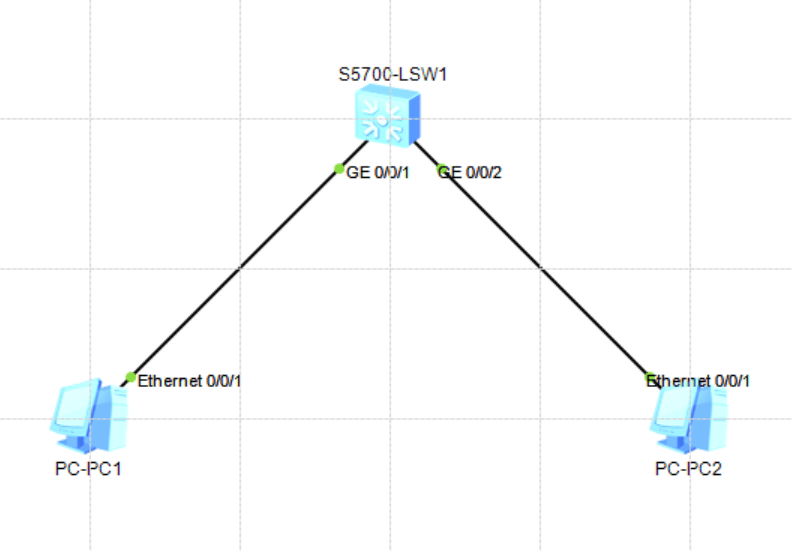

按照上述拓扑搭建ENSP拓扑，交换机G0/0/1端口连接PC1，交换机G0/0/2端口连接PC2
配置三层IP地址、掩码、网关等内容如下图所示

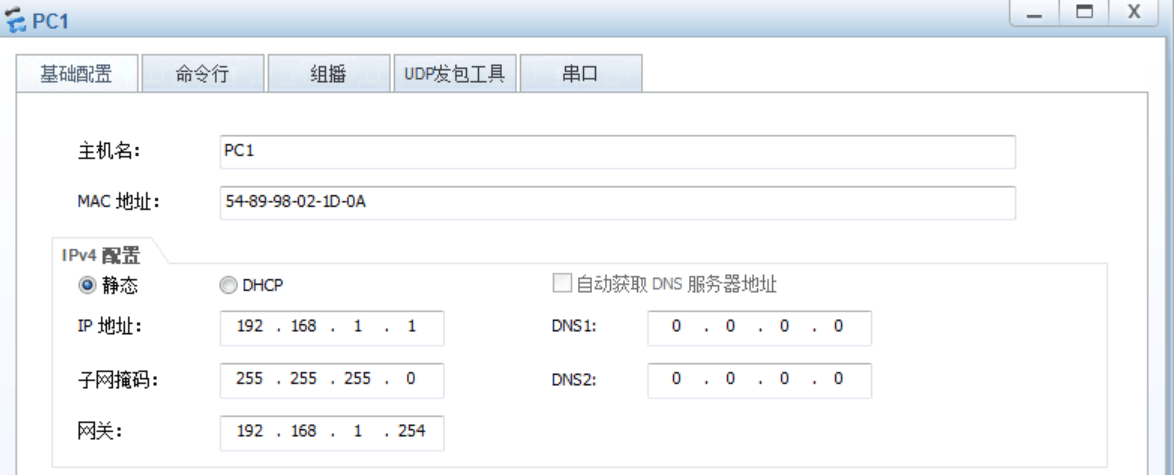

PC1

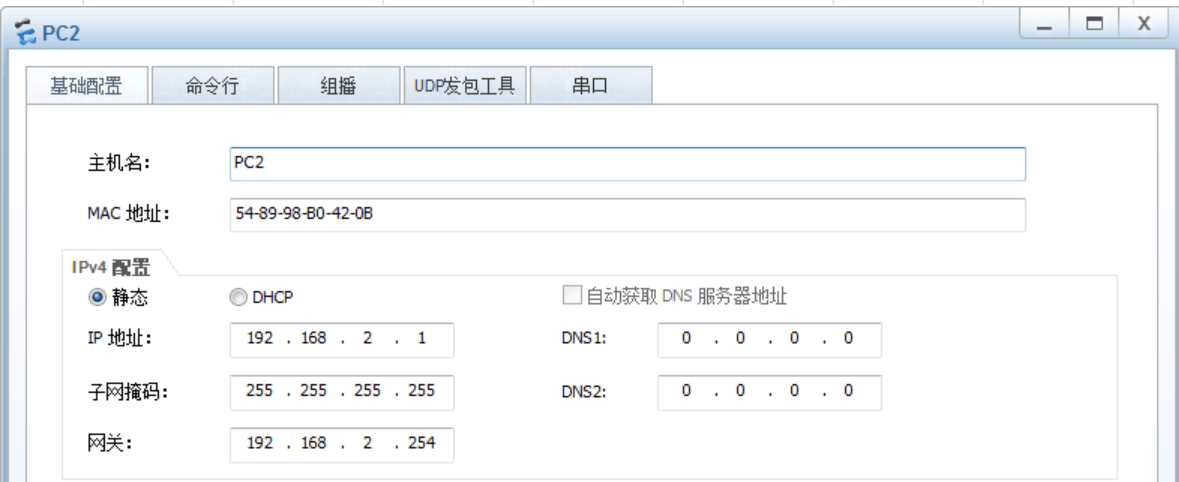

PC2
测试PC1和PC2能否ping通：不在同一个网段（不在一个子网下），必定无法ping通

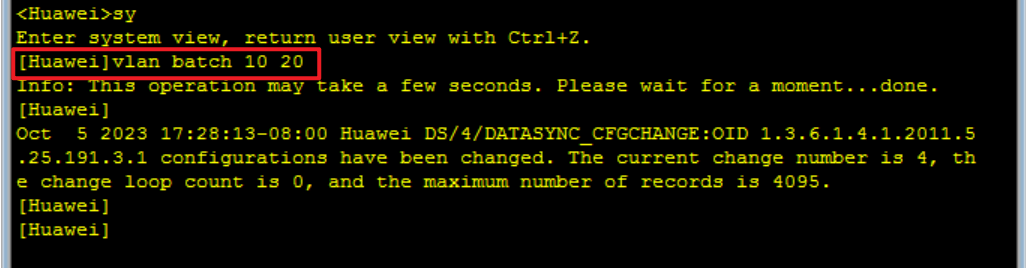

在交换机上创建VLAN10及VLAN20
1 | [SW1] vlan batch 10 20 #batch关键字可批量创建VLAN |

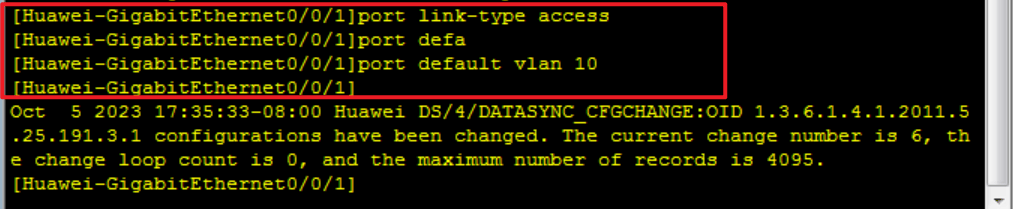

将GE0/0/1配置为access类型，并加入vlan10
1 | [SW1] interface gigabitEthernet0/0/1 |

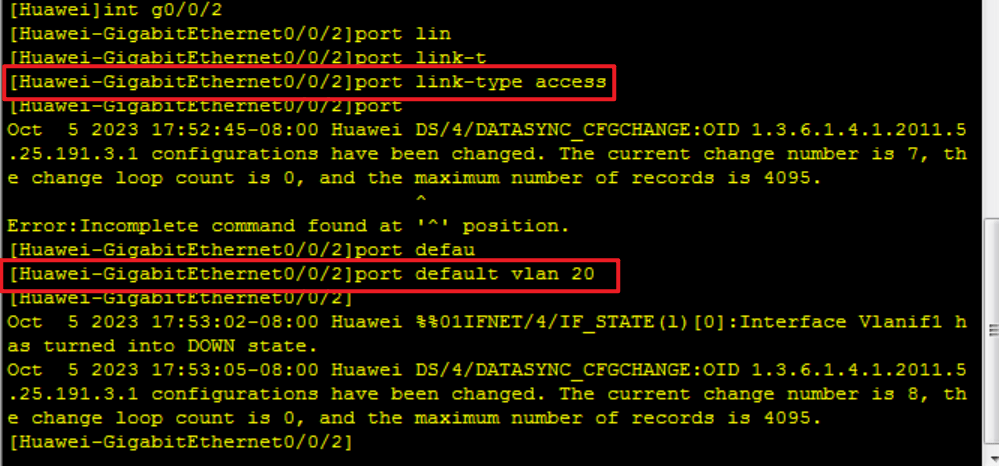

将GE0/0/2配置为access类型，并加入vlan20
1 | [SW1] interface gigabitEthernet0/0/2 |
Trunk基本配置命令
将特定接口配置为Trunk类型
1 | [Quidway] interface gigabitEthernet0/0/24 # 一般将G0/0/24这种序号最大或序号最小的接口配置为Trunk口 |
在该Trunk接口上放行特定VLAN
1 | [Quidway-gigabitEthernet0/0/24] port trunk allow-pass vlan 10 20 99 # 配置该Trunk口允许哪些VLAN的帧通过 |
配置Trunk接口的pvid，这个VLAN的流量从Trunk接口转发不会打标签，即去掉Access标签后转发，默认是vlan 1
1 | [Quidway-gigabitEthernet0/0/24] port trunk pvid vlan 99 |

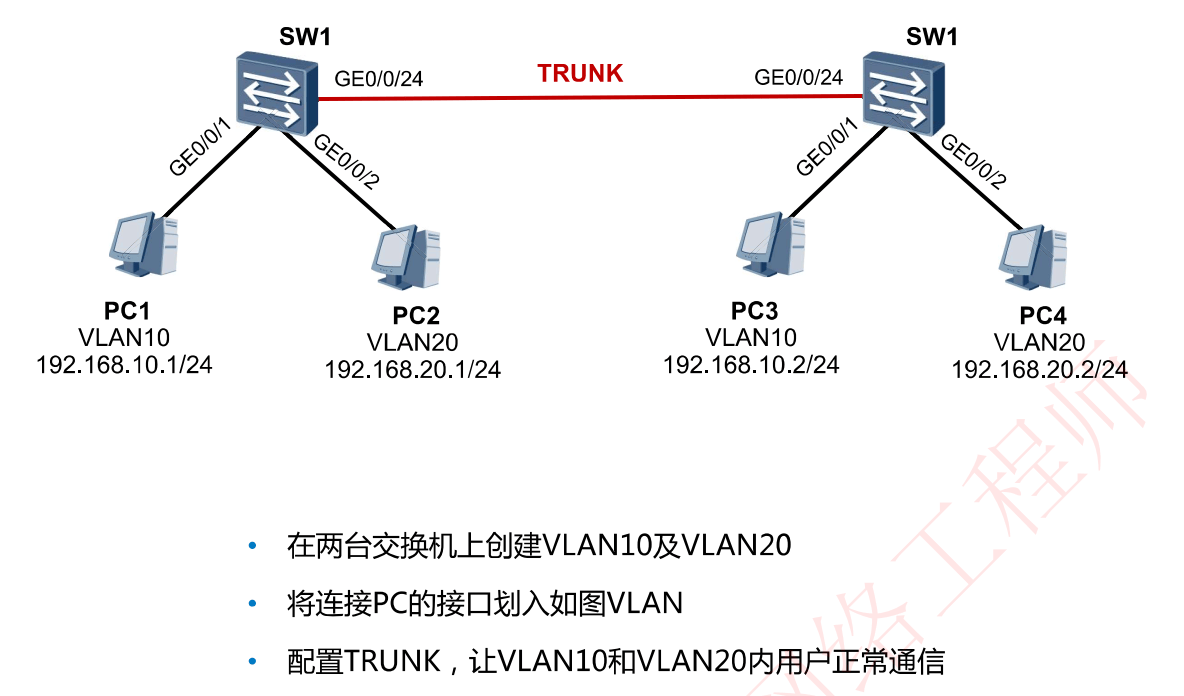

VLAN基础实验2：Trunk的配置
实验目的
实验过程
按照题目拓扑图搭建ensp拓扑
按照题目IP、掩码配置各个主机IP、掩码，不需要配置网关，因为所有设备不经过三层设备
测试连通性：不配置VLAN即都在默认的VLAN1之下，同一个网段，不同交换机下的设备可以通信；不同网段的设备不能通信
如PC1——PC3连通、PC1——PC2、PC4不通；PC2——PC4连通、PC2——PC1、PC3不通。测试ping命令结果
PC1 ping PC3可以ping通，如下图所示
PC2 ping PC4可以ping通，如下图所示
为交换机创建VLAN：VLAN 10和VLAN 20
交换机1的G0/0/1接口：PC1直连交换机1的G0/0/1接口，将G0/0/1接口：端口类型为Access，VLAN设置为VLAN10
交换机1的G0/0/2接口：PC1直连交换机1的G0/0/2接口，将G0/0/2接口：端口类型为Access，VLAN设置为VLAN20
交换机1的G0/0/24接口：交换机2连接交换机1的G0/0/24接口，因此端口类型为Trunk，allow-pass 放行VLAN 10 20 和 1（即允许VLAN 1、VLAN 10、VLAN 20的数据帧通过此Trunk口）
交换机2的G0/0/1接口：PC3直连交换机2的G0/0/1接口，将G0/0/1接口：端口类型为Access，VLAN设置为VLAN10
交换机2的G0/0/2接口：PC4直连交换机2的G0/0/2接口，将G0/0/2接口：端口类型为Access，VLAN设置为VLAN20
交换机2的G0/0/24接口：交换机1连接交换机2的G0/0/24接口，因此端口类型为Trunk，allow-pass 放行VLAN 10 20 和 1（即允许VLAN 1、VLAN 10、VLAN 20的数据帧通过此Trunk口）
VLAN及Trunk配置结束，测试连通性
PC1 ping PC3连通
PC2 ping PC4连通
实验结束
