6-14 数据封装与转发的全过程分析(极为重要)

数据封装转发过程

通过案例理解，涉及以下4台设备，分别是PC、路由器R1、R2、服务器WebServer

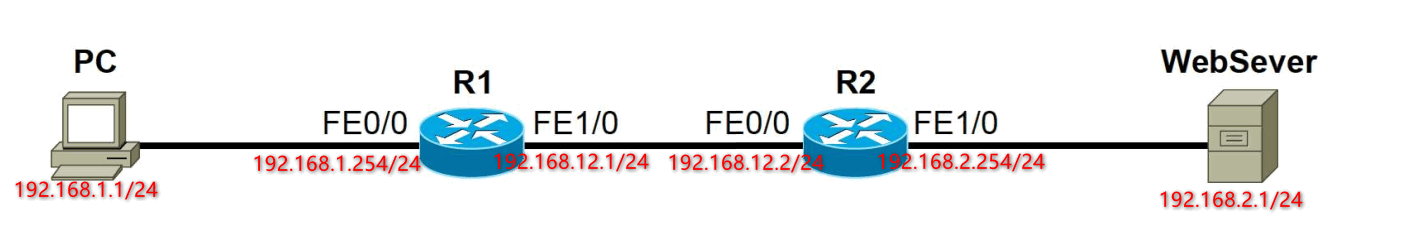

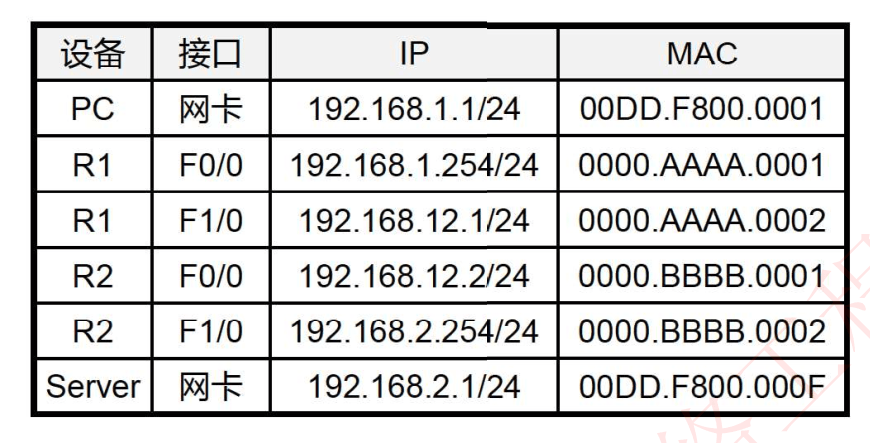

其IP地址的编址情况如下图所示

image-20231002165402210

PC通过浏览器访问服务器时，在浏览器中输入服务器的IP地址进行访问。

PC的封装

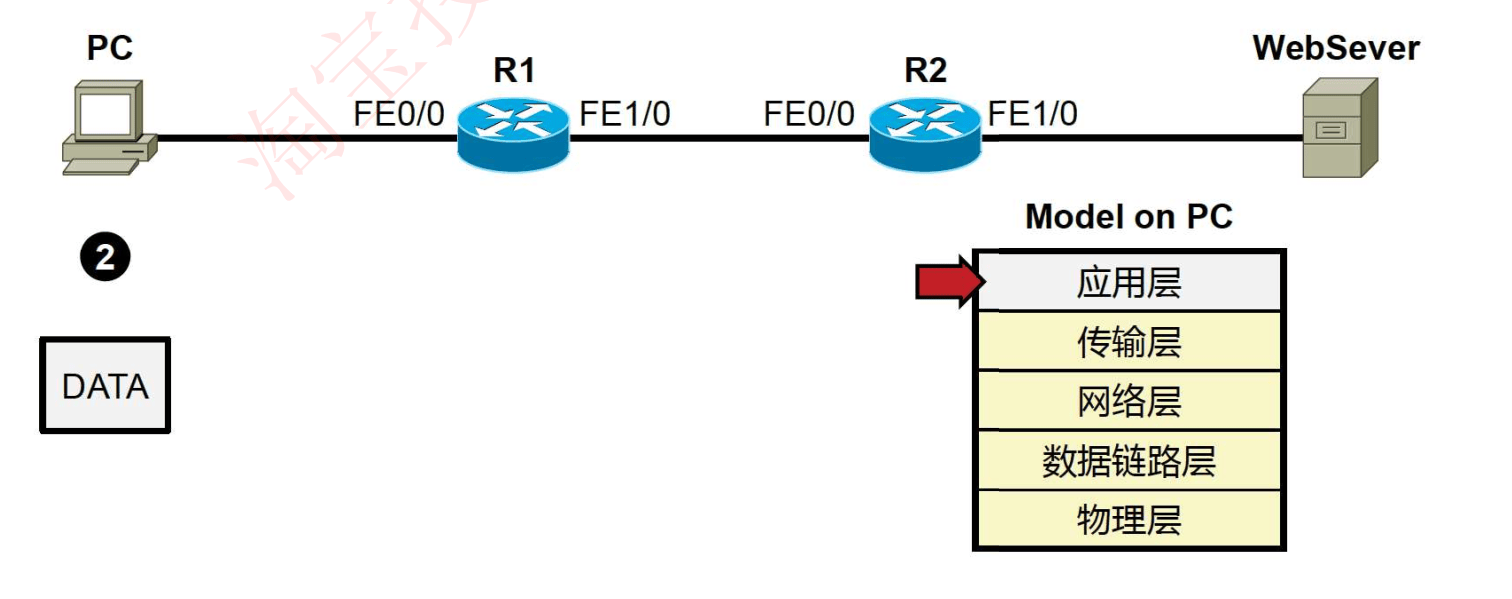

应用层：PC的应用层产生一个应用层数据DATA，为HTTP载荷

image-20231002165709530

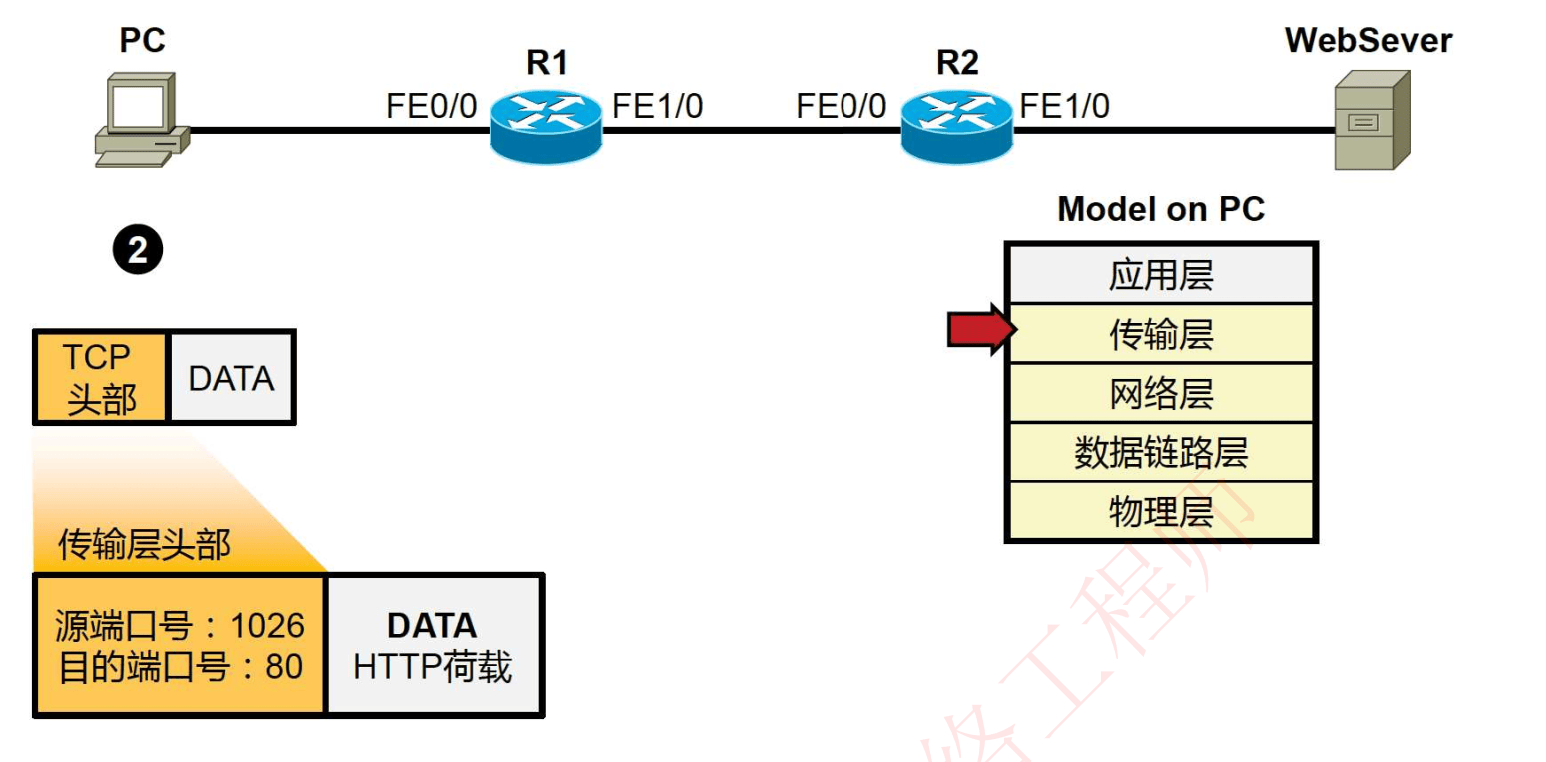

传输层：PC的传输层为应用层数据DATA封装传输层头部

image-20231002165741610

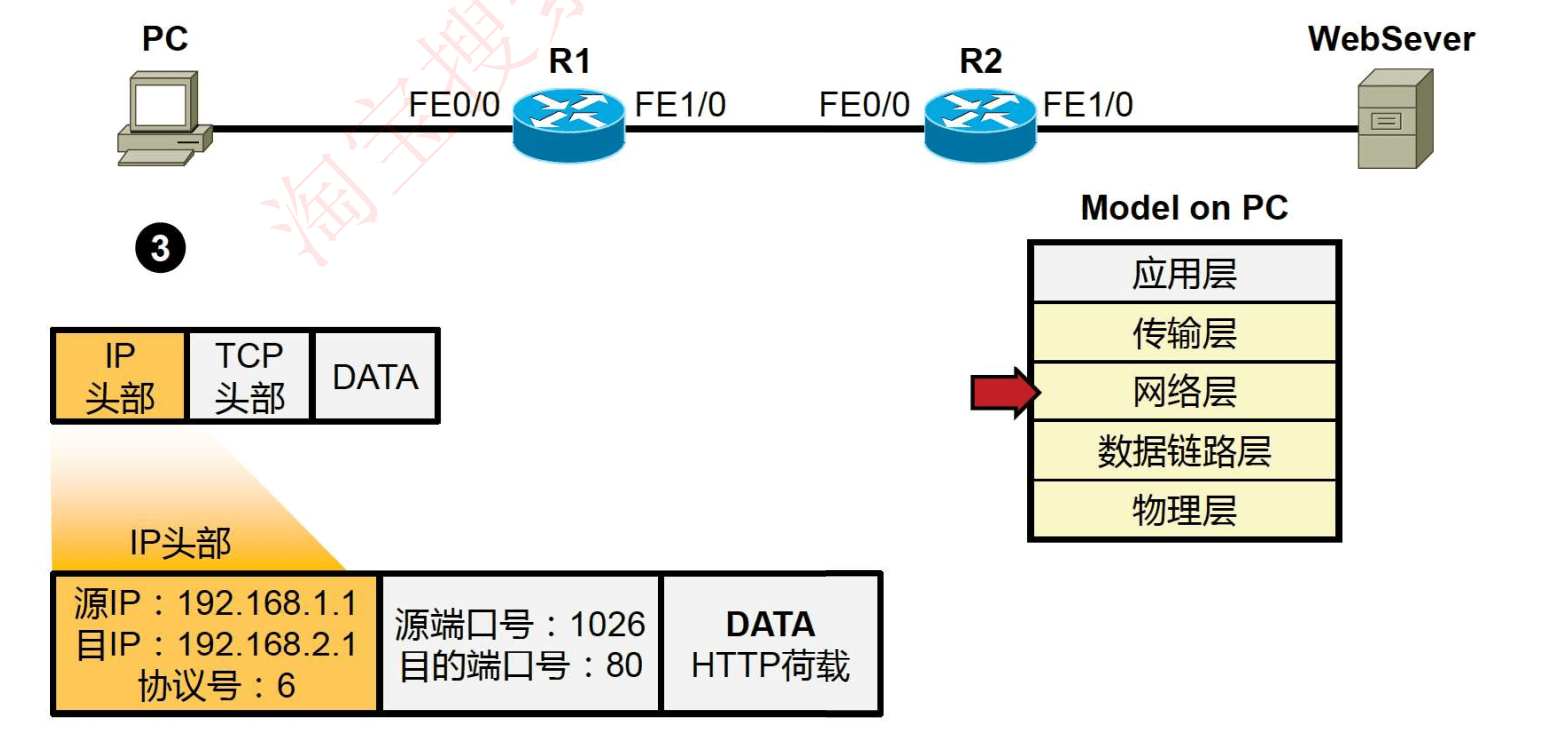

网络层：PC的网络层封装IP层头部，TCP的IP层协议号字段值为6，UDP的IP层协议号字段为17

image-20231002165906515

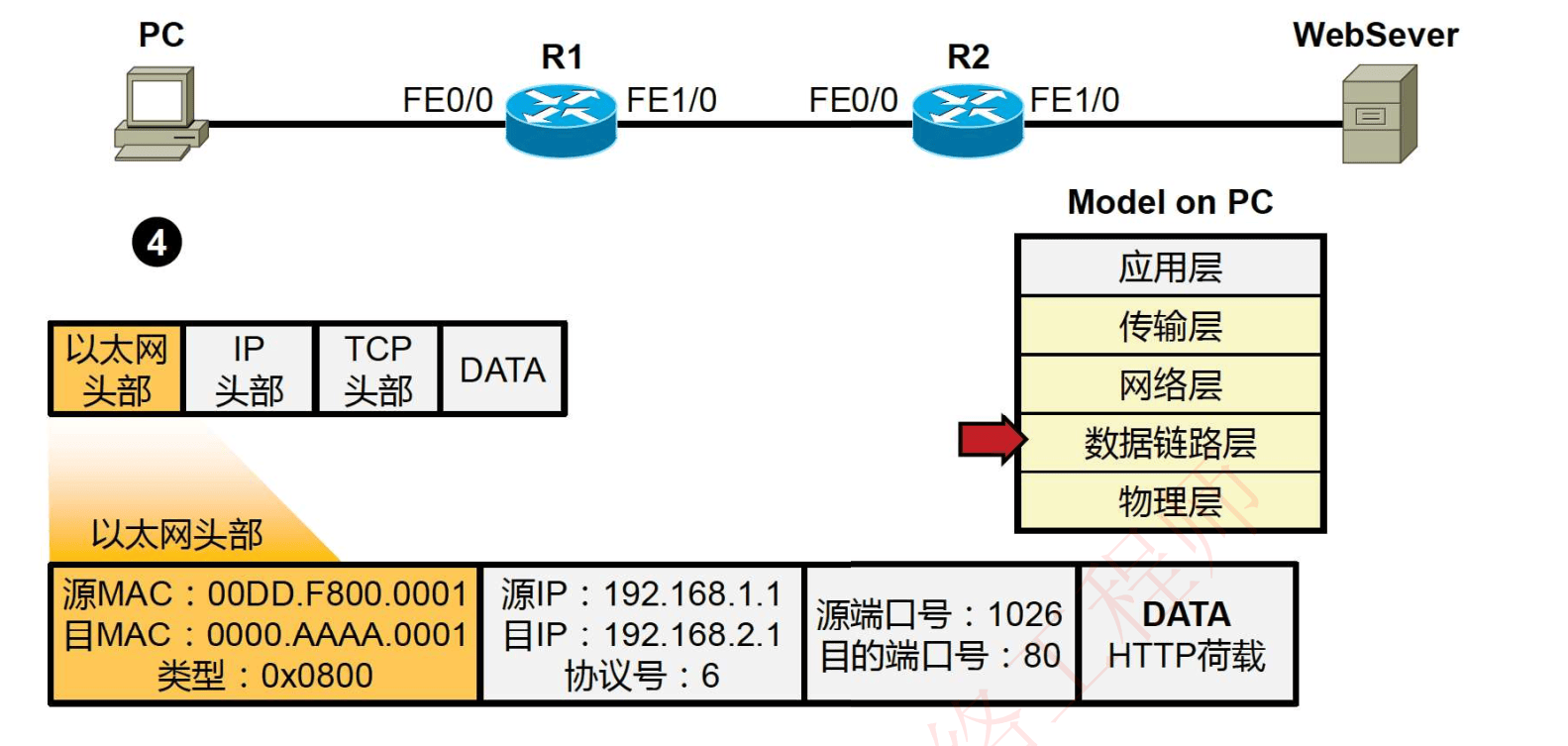

数据链路层：PC的数据链路层封装数据链路层头部，源MAC为本机MAC，目的MAC为网关的MAC地址，因为数据链路层负责一段链路的传输，保证从链路的一个端传递到另一个端，比如从PC的网口传递到R1的FE0/0口

image-20231002170000867

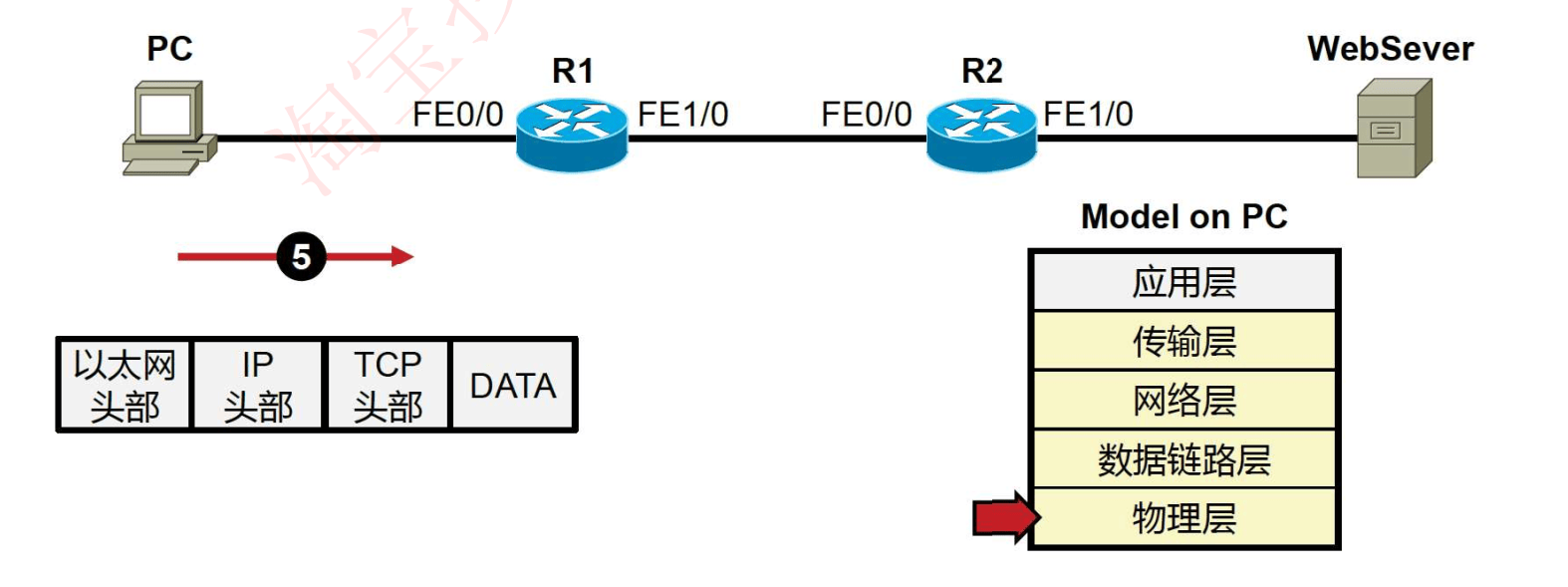

物理层：比特流传输

image-20231002170330764

到达R1处理

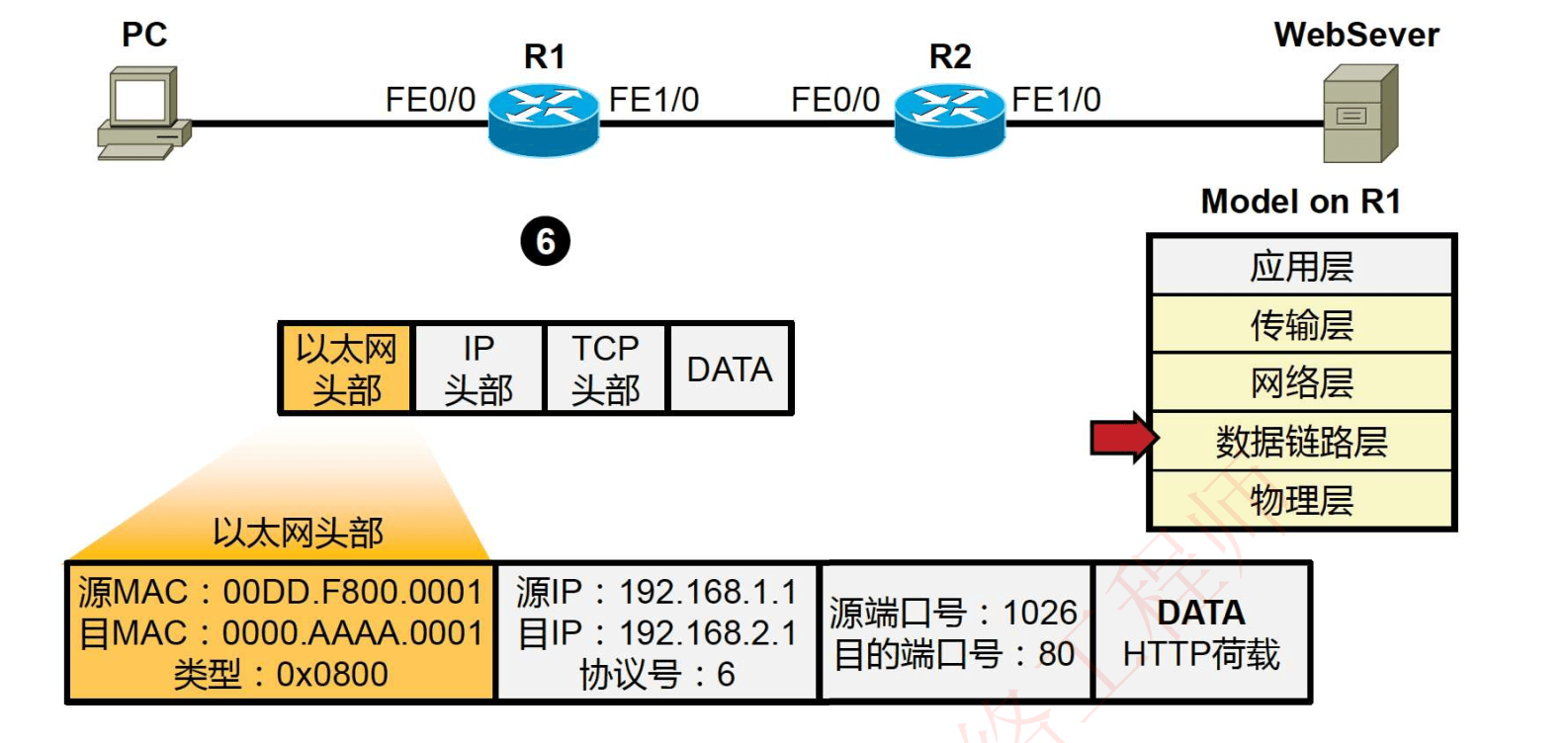

数据链路层：R1发现数据包的目的MAC地址为自己的FE0/0口地址，就去掉数据链路层头部，得到网络层数据

image-20231002170615926

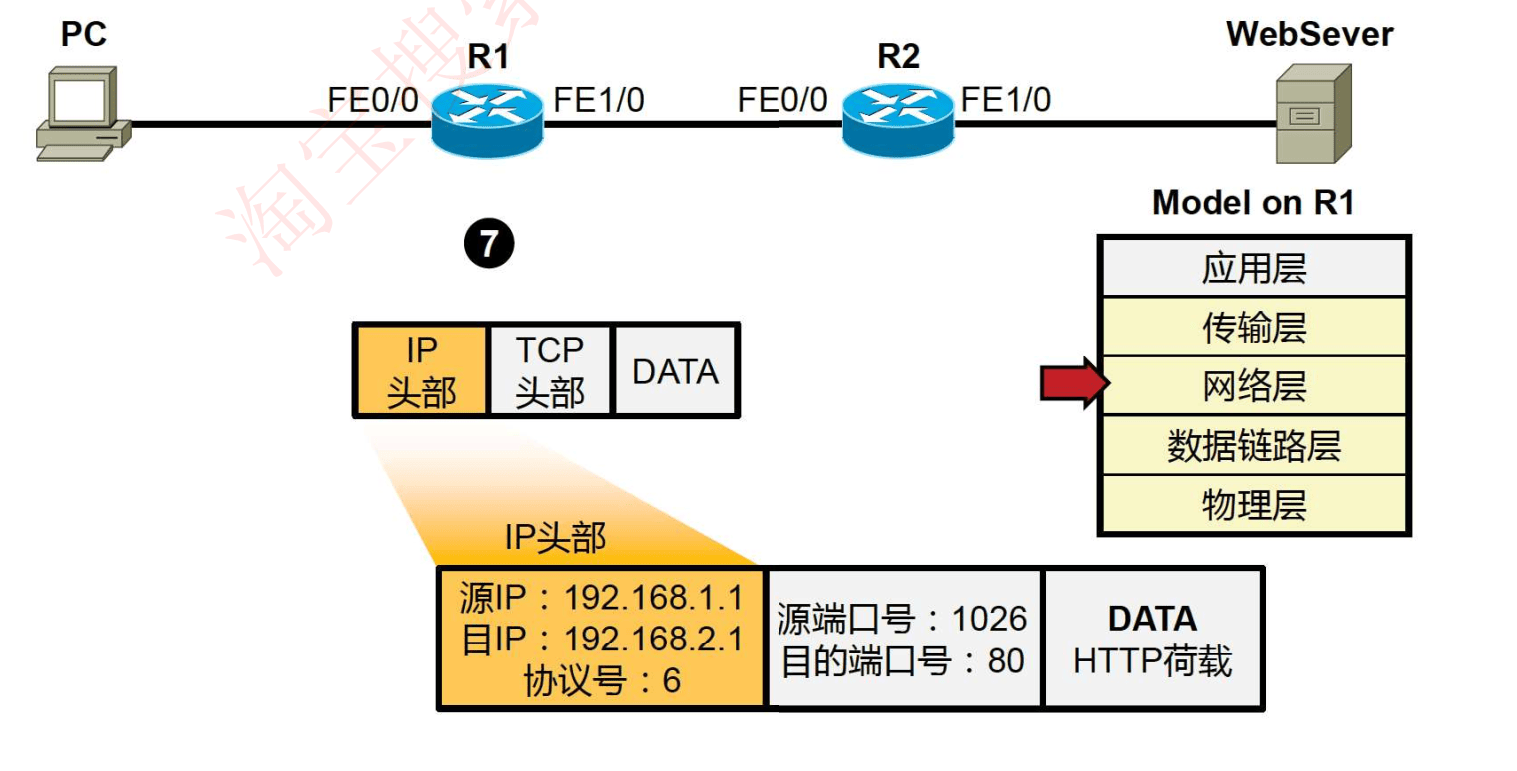

网络层解封装：R1得到IP层数据包，得到目的IP地址，查询自己的路由表，得知应从自己的FE1/0口进行转发

image-20231002170625693

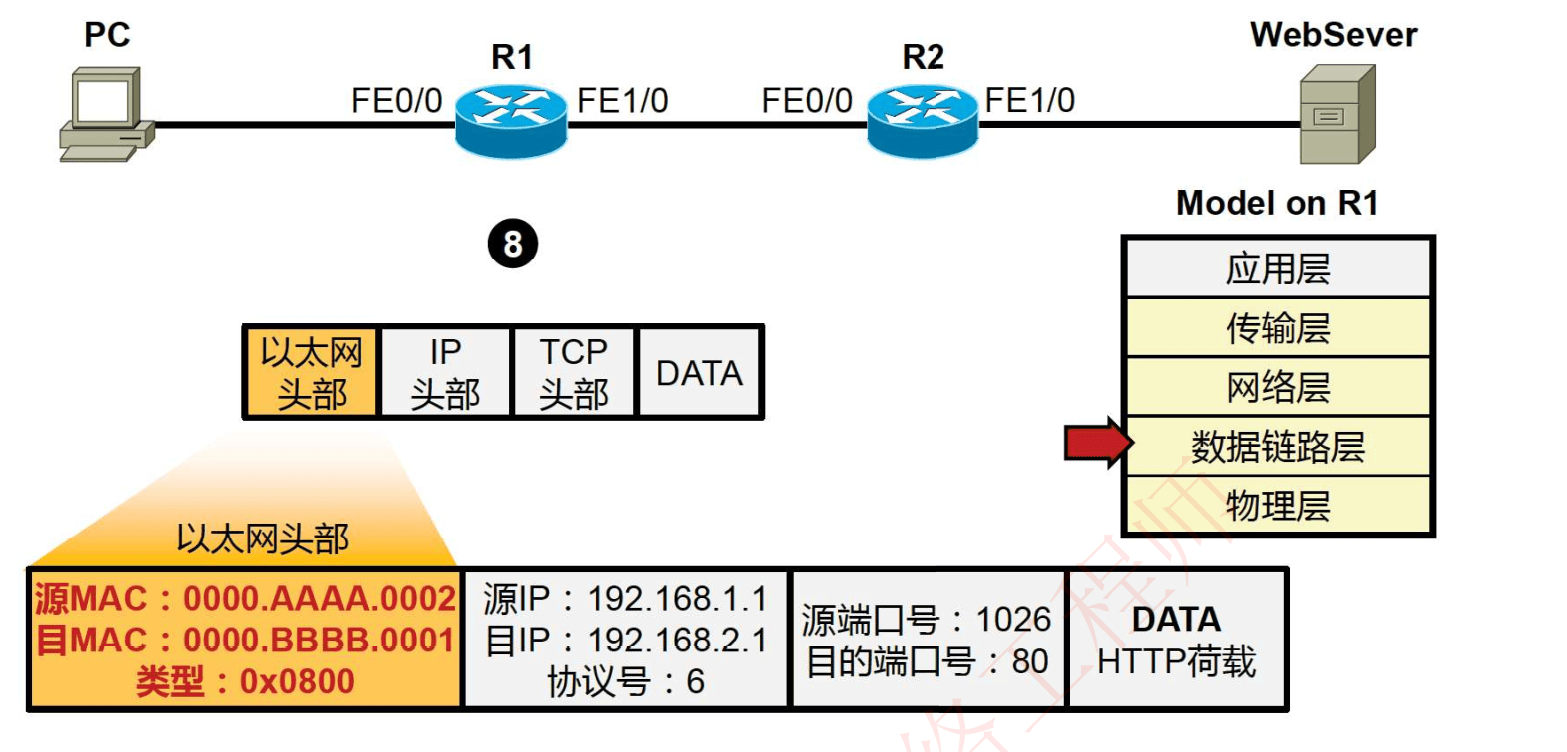

网络层重新封装：于是R1对IP数据报进行重新封装，源MAC地址为自身R1的FE1/0口的地址，目的MAC地址为R2的FE0/0口的MAC地址，IP地址不会变化(笔者注：可见在同一个网络内部，通信是根据MAC地址进行寻址的，数据包的源目IP地址不随经过网络而变化)

image-20231002171043987

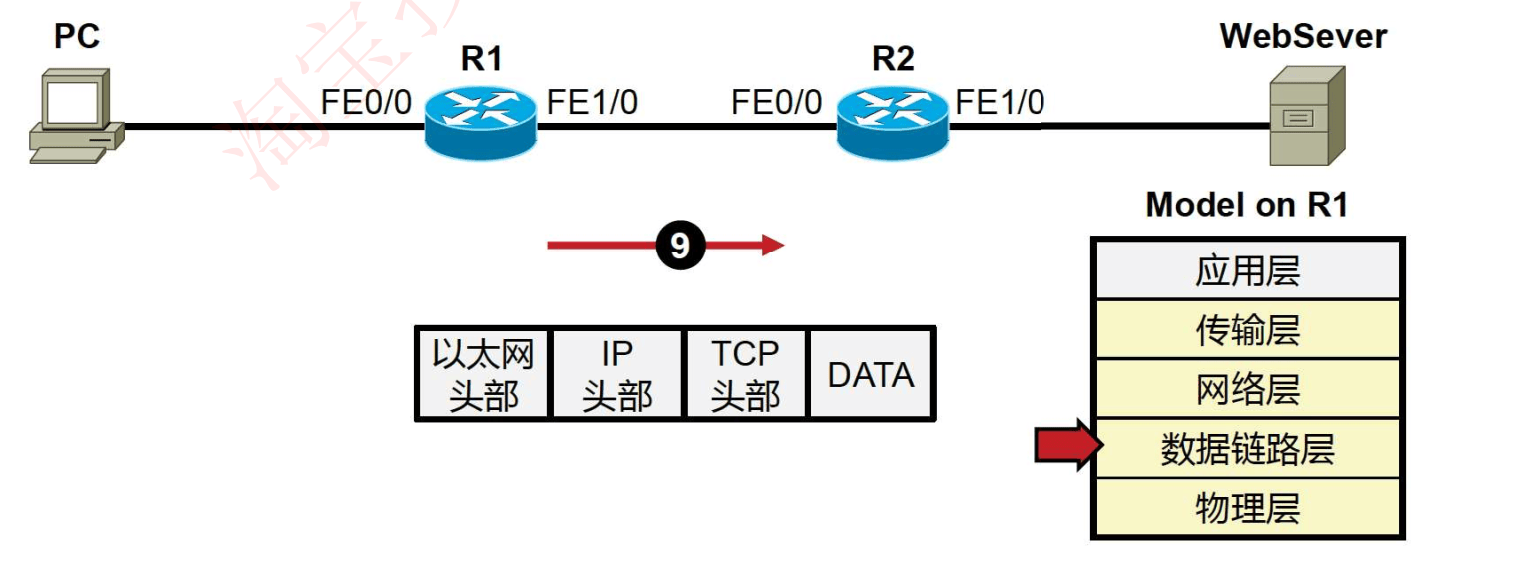

封装后再发送至R2

image-20231002171106703

到达R2处理

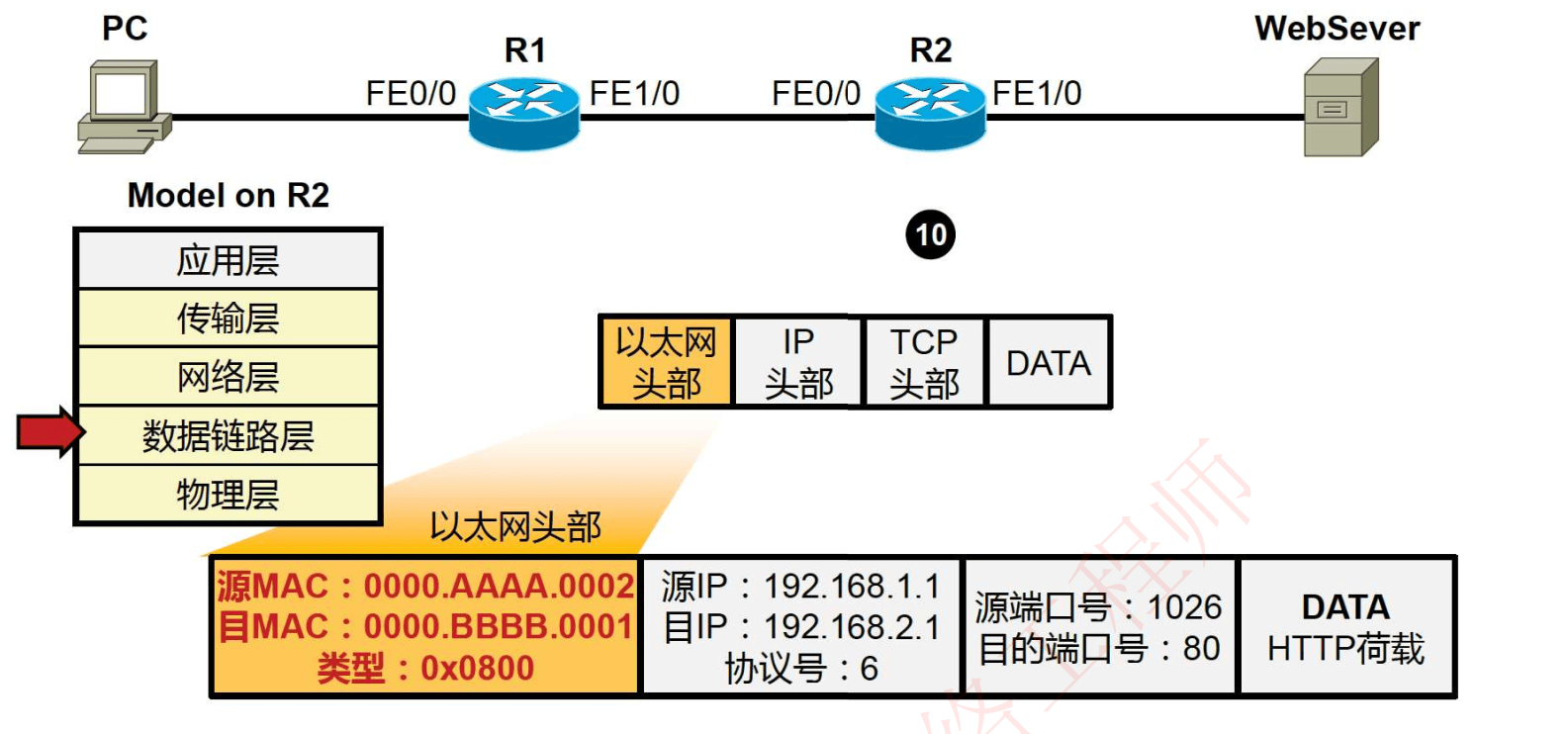

数据链路层解封装：发现是发给自己的数据帧

image-20231002171136874

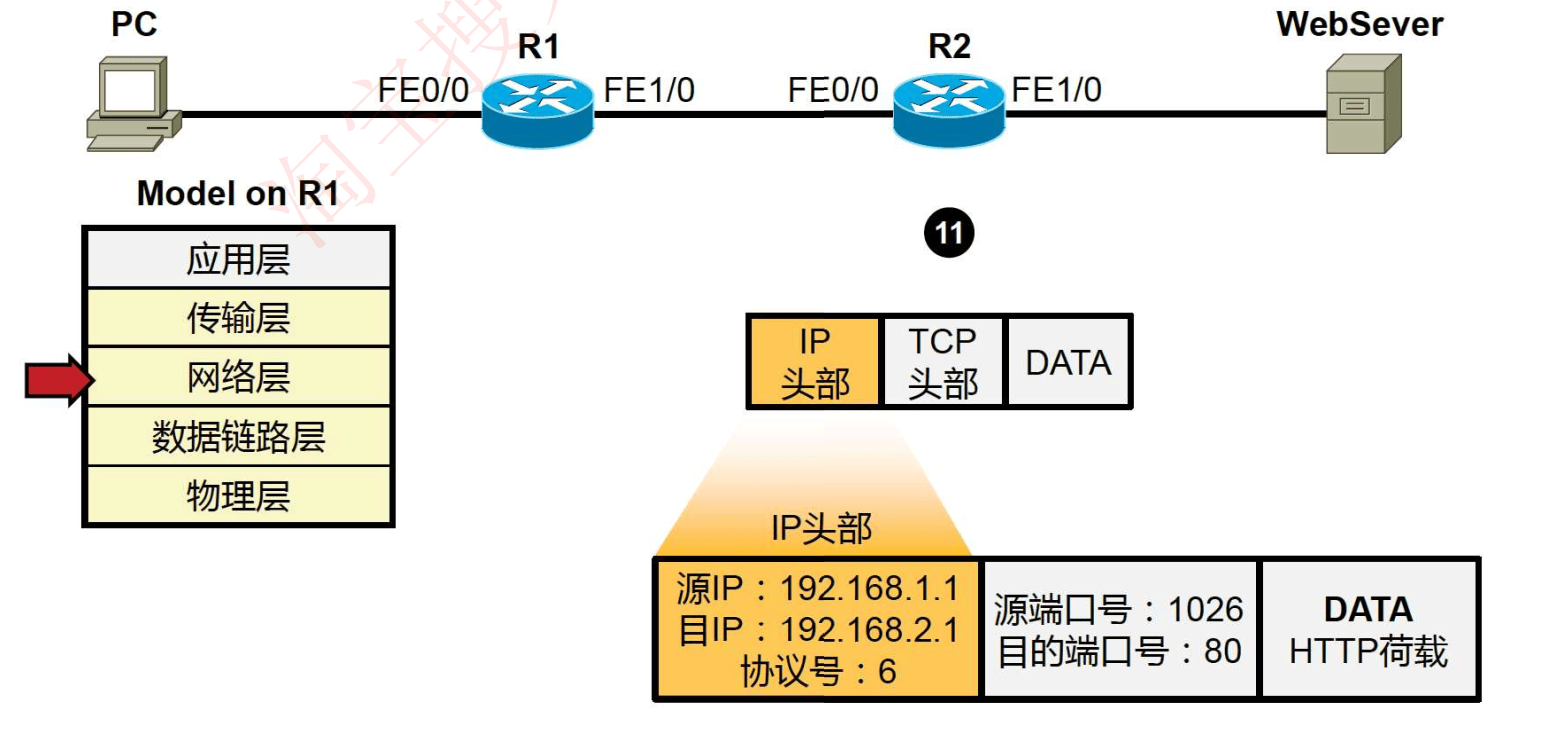

网络层解封装：发现目的IP地址，查询自己的路由表，得知应当从自己的FE1/0口进行转发

image-20231002171231241

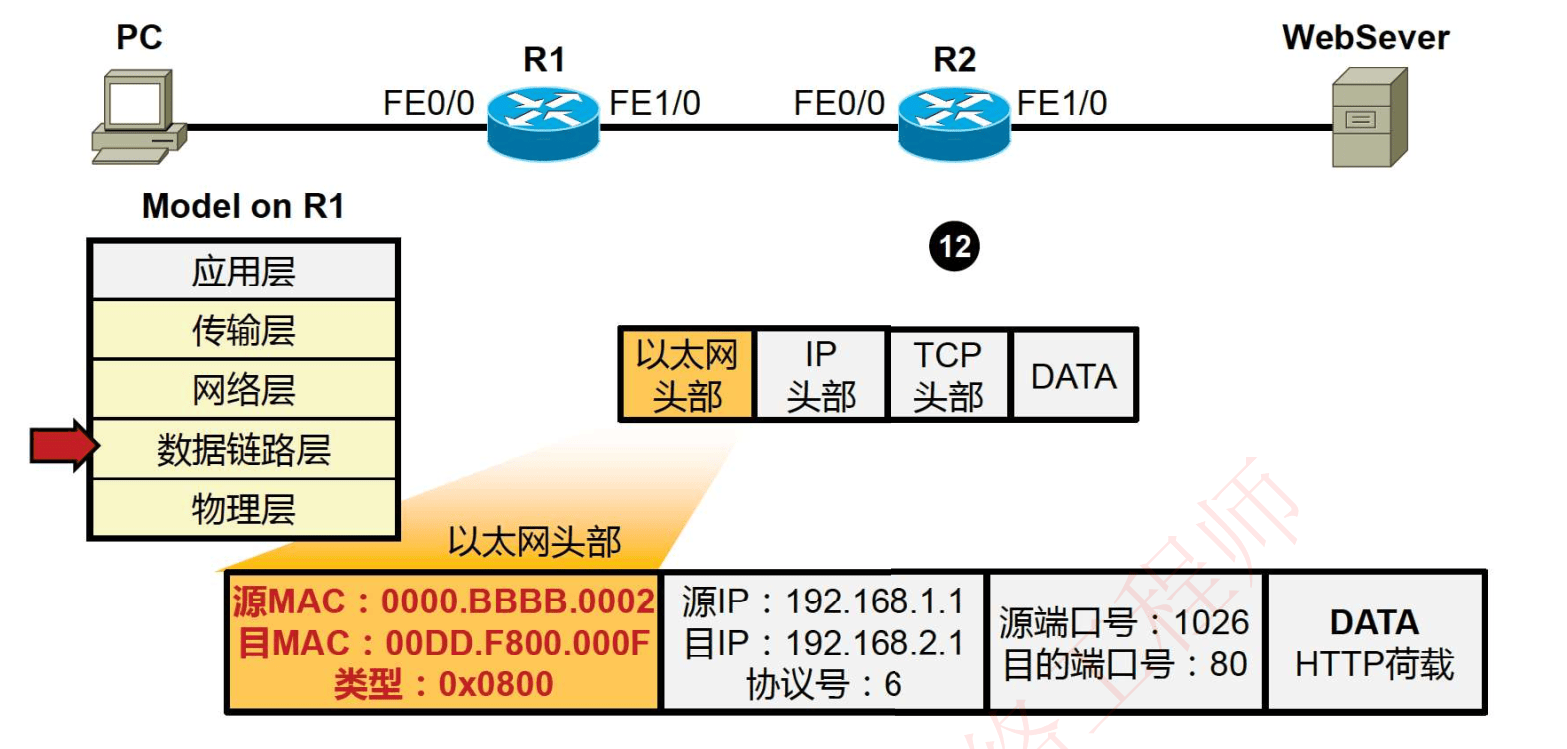

数据链路层重新封装：源MAC地址为R2自己FE1/0的MAC地址，目的MAC地址为服务器MAC地址

image-20231002171405116

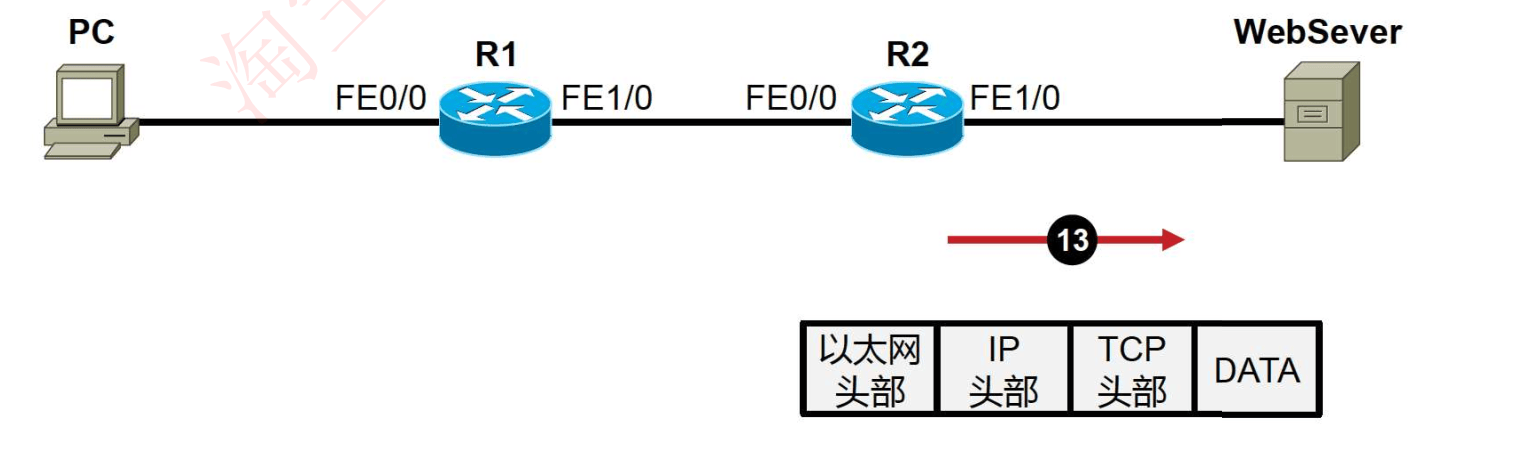

重新封装之后再发送给服务器

image-20231002171440815

到达服务器处理

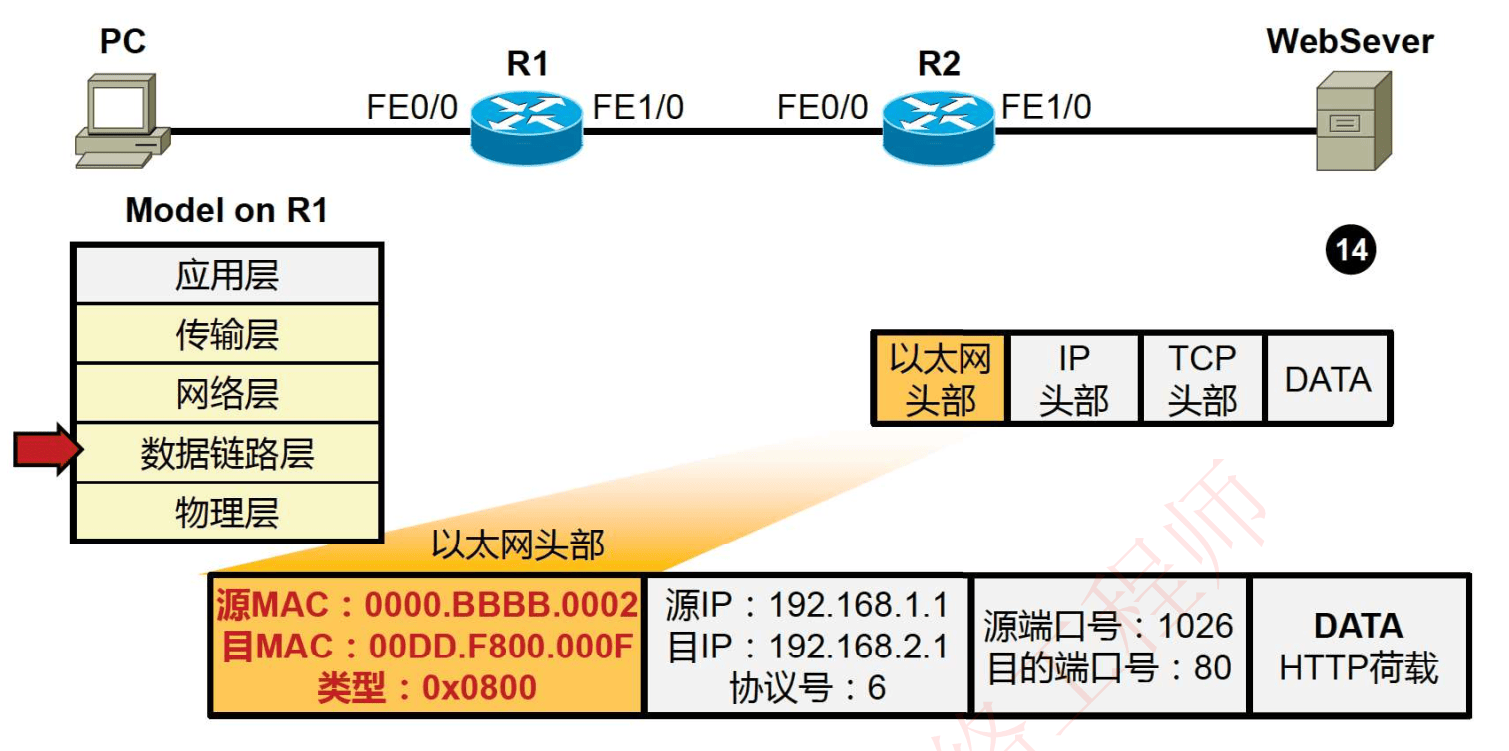

数据链路层解封装：发现是发给自己的数据帧

image-20231002171500606

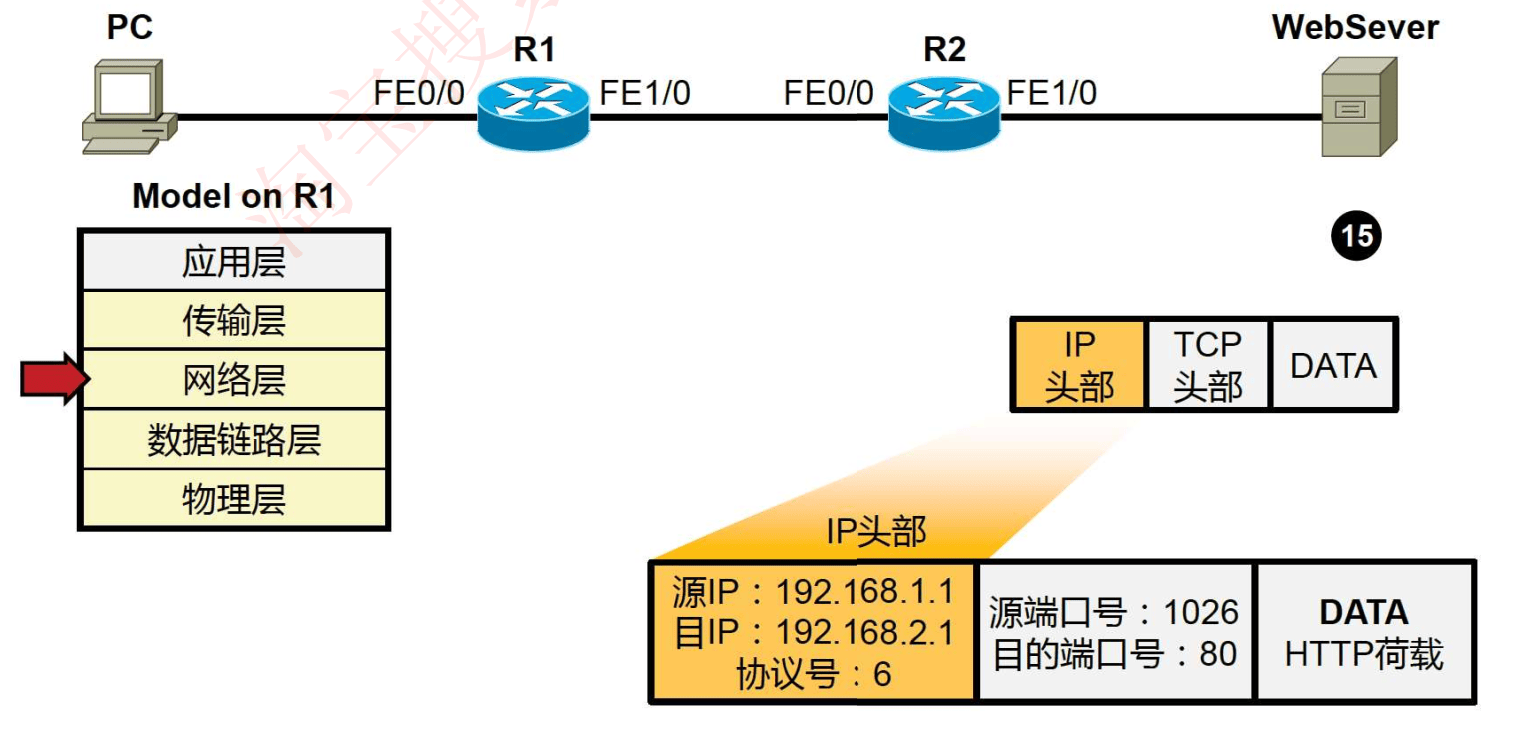

网络层解封装：发现是发给自己的数据包，去掉IP头部识别协议号交给传输层TCP

image-20231002171530063

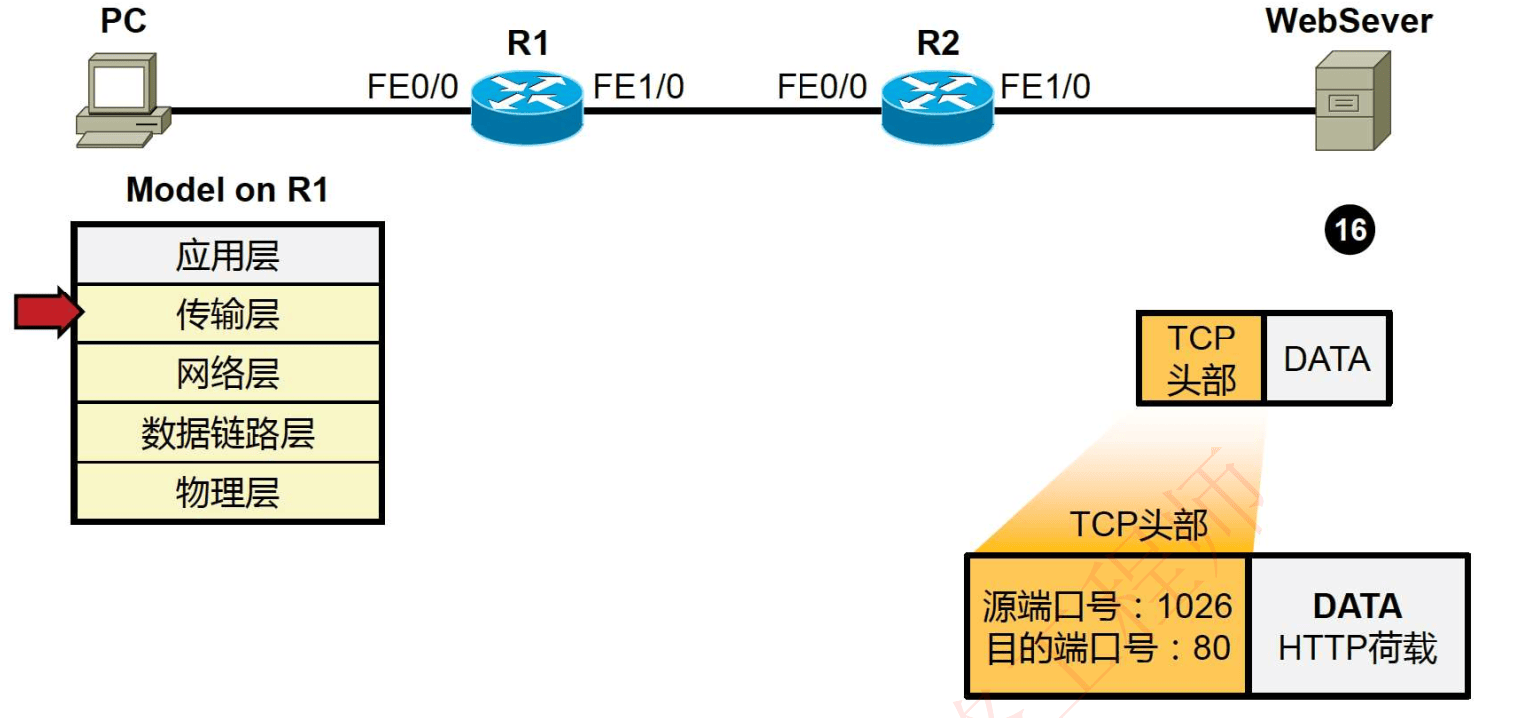

传输层解封装：发现目的端口号80，交给Web服务处理

image-20231002171803840

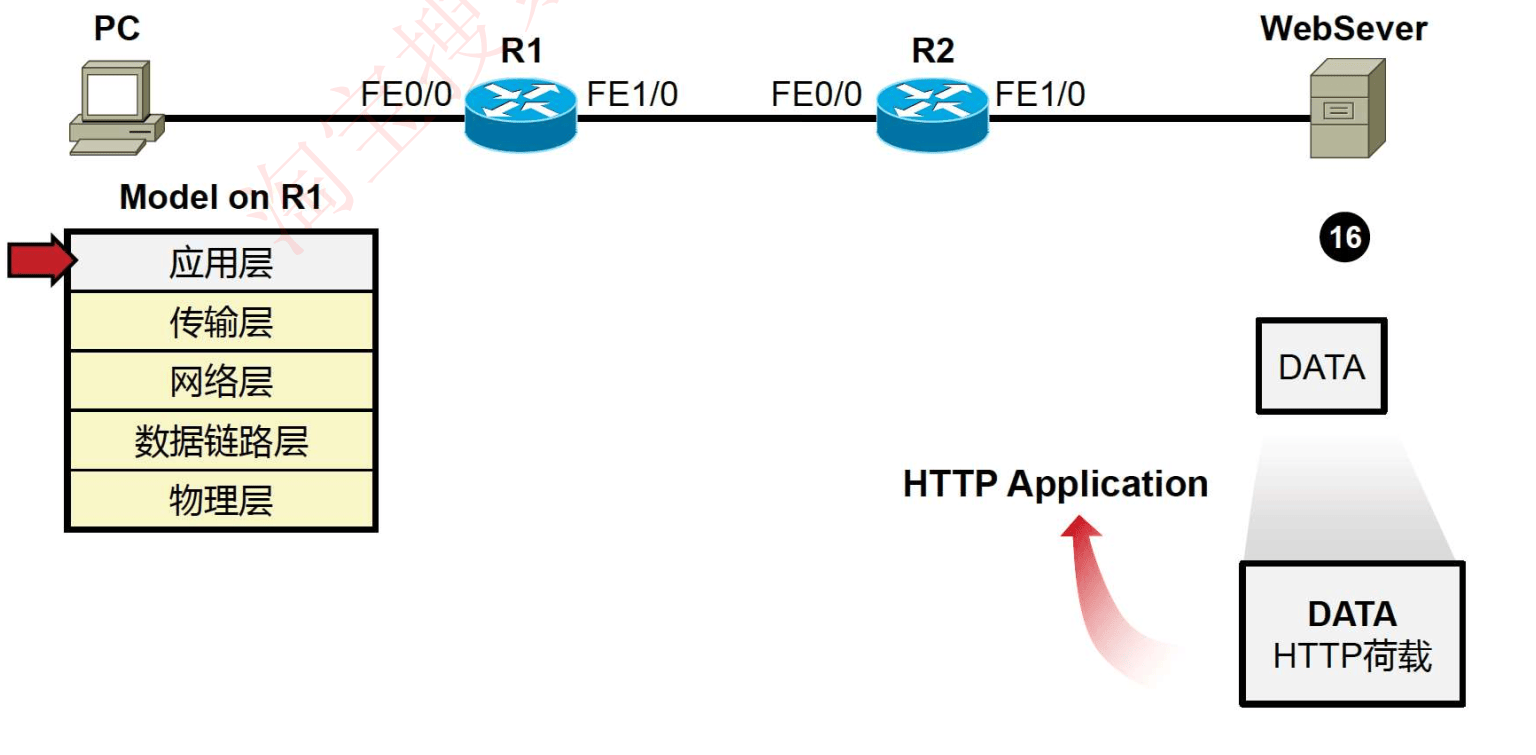

应用层处理：Web服务处理应用层数据DATA

image-20231002171932306
