4-7 IPv4数据报的首部格式

4-7 IPv4数据报首部格式

为了简单起见，之后我们将IPv4数据报简称为 IP 数据报，而不指出版本号。 IP 数据报的首部格式及其内容是实现 IP 协议主要功能的基础，因此我们有必要搞清楚这部分内容。

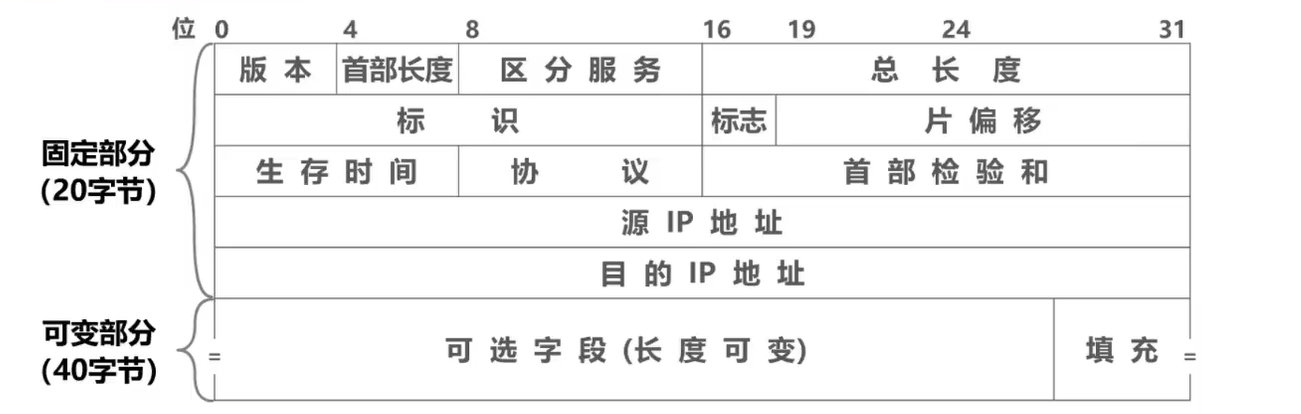

IP 数据报的首部格式

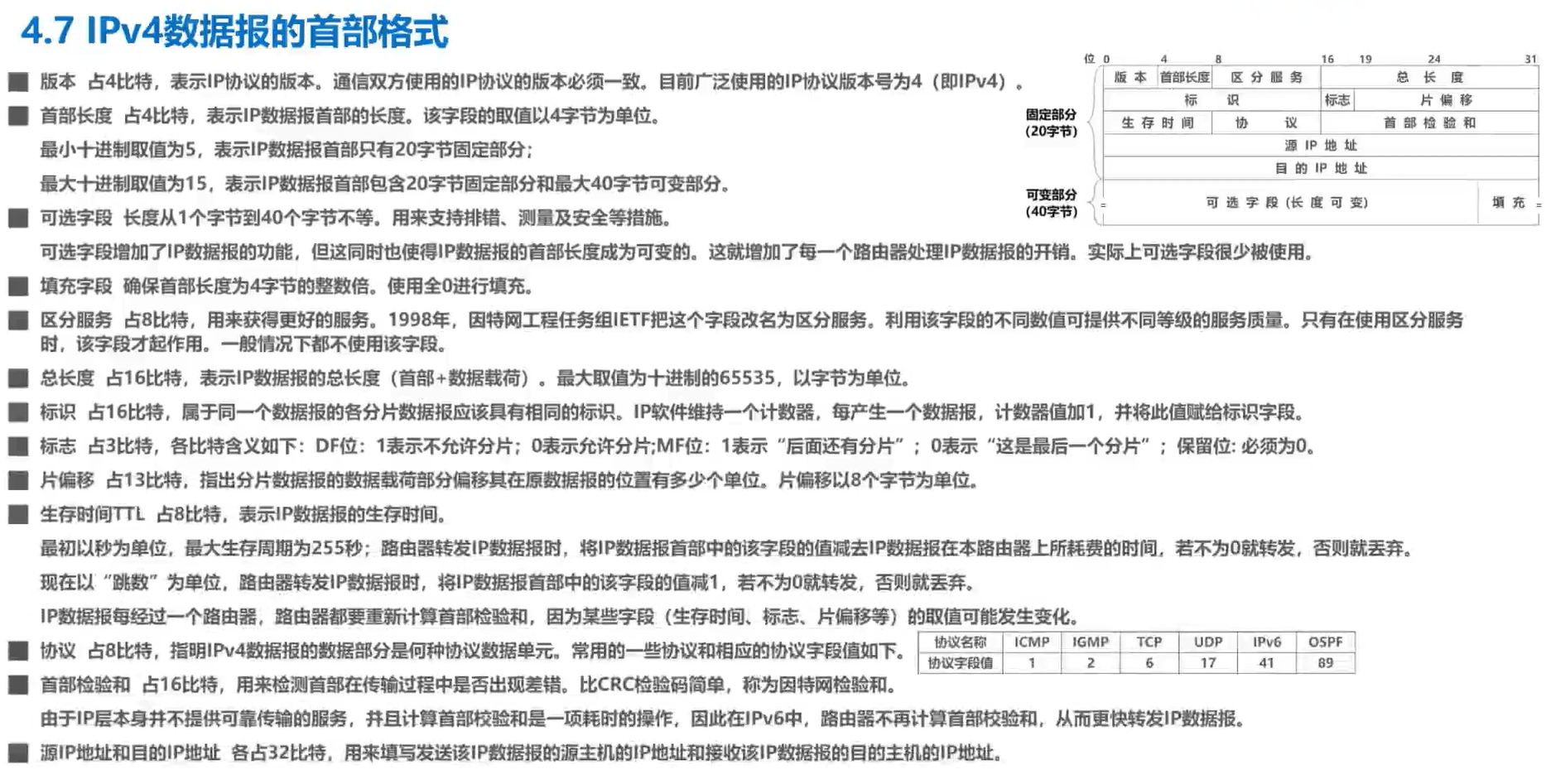

如图所示，这是IP数据报的首部格式，它由 20 字节的固定部分和最大 40 字节的可变部分组成。

所谓固定部分，是指每个 IP 数据报首部都必须包含的部分。而某些 IP 数据报的首部除了包含 20 字节的固定部分外，还包含一些可选的字段来增加 IP 数据报的功能。

IP数据报的首部常以 32 个比特为单位进行描述。图中的每一行都由 32 个比特，也就是 4 个字节构成，每个小格子称为字段或者域。每个字段或某些字段的组合，用来表达 IP 协议的相关功能，

版本

版本字段占 4 个比特，用来表示 IP 协议的版本。通信双方使用的 IP 协议的版本必须一致。

目前广泛使用的 IP 协议的版本号为 4 即IPV4，

首部长度

首部长度字段，该字段占 4 个比特，用来表示 IP 数据报首部的长度。

该字段的取值以 4 字节为单位，最小十进制取值为5，表示IP数据报首部只有 20 字节的固定部分，最大十进制取值为15，表示IP数据报首部包含 20 字节的固定部分和最大 40 字节的可变部分，共计60字节

可选字段

可选字段，该字段的长度从 1 个字节到 40 个字节不等，用来支持排错、测量以及安全措施。可选字段增加了 IP 数据报的功能，但这同时也使得IP数据报的首部长度成为可变的，这就增加了每一个路由器处理IP数据报的开销。实际上，可选字段很少被使用

填充字段

填充字段，该字段用来确保手部长度为 4 字节的整数倍，使用全 0 进行填充。我们之前刚刚介绍过，首部长度字段是以 4 字节为单位的，换句话说， IP 数据报的首部长度一定是 4 字节的整数倍。由于首部中的可选字段的长度从 1 个字节到 40 个字节不等，那么当 20 字节的固定部分加上 1- 40 个字节长度不等的可变部分，会造成手部长度不是 4 字节的整数倍时，就用取值为全 0 的填充字段填充相应的字节，以确保 IP 数据报的首部长度是 4 字节的整数倍

区分服务字段

区分服务字段，该字段占 8 个比特，用来获得更好的服务。

该字段在旧标准中叫做服务类型，但实际上一直没有被使用过。 1998 年，英特网工程任务组把这个字段改名为区分服务，利用该字段的不同数值可提供不同等级的服务质量。只有在使用区分服务时，该字段才起作用，一般情况下都不使用该字段。

总长度字段

总长度字段，该字段占 16 个比特，用来表示 IP 数据报的总长度，也就是首部和数据载和的长度总和，最大取值为十进制的65535，以字节为单位。需要注意的是，在实际应用中很少传输这么长的 IP 数据报。

首部长度字段和总长度字段的区别与联系

接下来我们来举例说明首部长度字段和总长度字段的区别与联系。

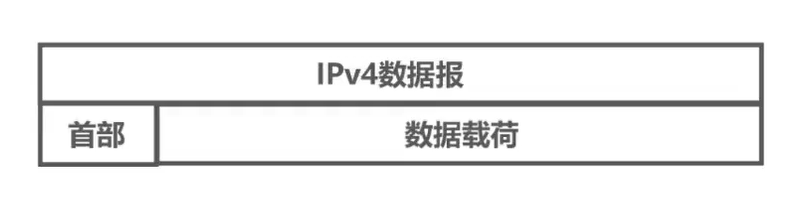

这是一个 IP 数据报，它由首部和数据载和两部分构成。

假设首部中的首部长度字段的二进制取值为0101，则可以计算出 IP 数据报的首部长度，也就是用手部长度字段的取值乘以 4 字节，单位共 20 字节。

假设首部中的总长度字段的二进制取值为00000011111100，则可以计算出 IP 数据报的总长度，也就是在总长度字段的取值后添加字节单位共 1020 个字节，进而可以计算出数据载荷的长度，也就是用 IP 数据报的总长度减去 IP 数据报的首部长度，结果为 1000 个字节。

标识、标志、片偏移

接下来我们介绍标识、标志、片偏移这三个字段，它们共同用于进行 IP 数据报分片。

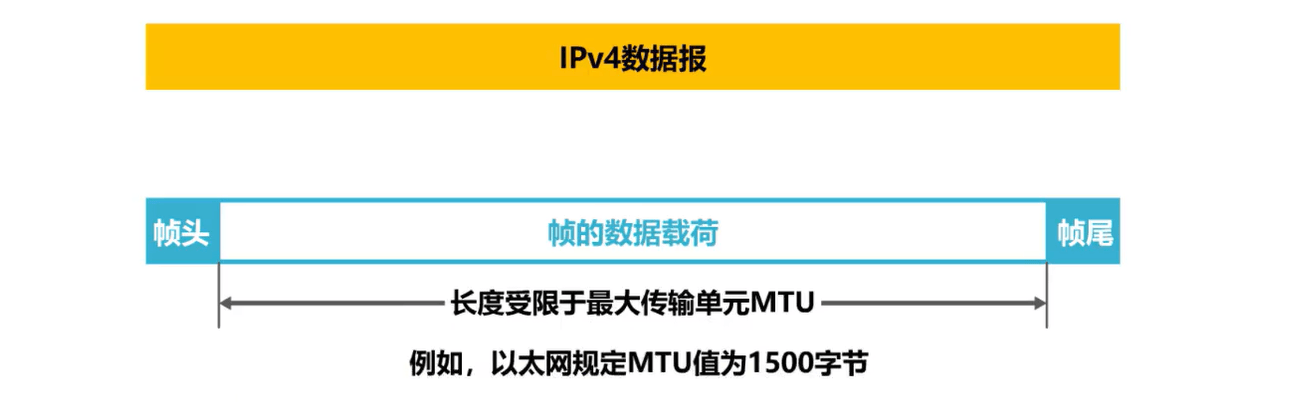

这是网际层封装出的 IP 数据报，它将在数据链路层封装成帧。

每一种数据链路层协议都规定了帧的数据载荷的最大程度，称为最大传输单元MTU。例如，以太网的数据链路层规定 MTO 的值为 1500 个字节。如果某个 IP 数据报的总长度超过 MTU 时，将无法封装成帧，需要将原 IP 数据报分片为更小的 IP 数据报，再将各分片 IP 数据报封装成帧。

标识

标识字段，占 16 个比特，属于同一个数据报的各分片数据报应该具有相同的标识。

IP软件维持一个计数器，每产生一个 IP 数据报，计数器的值就加1，并将此值赋给标识字段。

标志

标志字段占 3 个比特，各比特含义如下

DF位：表示是否允许分片制， 1 表示不允许分片，清零表示允许分片。
MF位：表示本分片后面是否还有分片，至 1 表示本分片后面还有分片，清零表示本分片就是最后一个酚片
保留位：还有一个保留位，必须设置为0。

片偏移

偏移字段，占 13 个比特，指出分片数据报的数据载荷部分偏移其在原数据报的位置有多远。片偏移以 8 个字节为单位。

举例说明IPv4数据报的分片

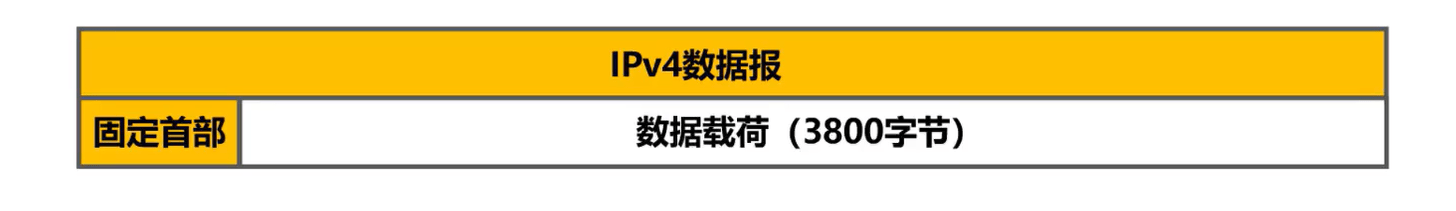

假设有这样一个 IP 数据报，它由 20 字节的固定首部和 3800 字节的数据载荷两部分构成。也就是说，该 IP 数据报的总长为 3820 个字节。

分片

假设是用以太网传送该 IP 数据报，以太网的最大传送单元 MTU 为 1500 个字节，也就是以太网的数据载和部分最大为 1500 个字节，无法封装 3820 字节长的 IP 数据报，因此需要把该 IP 数据报分片成几个更小的 IP 数据报，每个长度不能大于 1500 个字节。然后再将每个分片 IP 数据报封装成一个以太网的帧进行传输。

为了更好地描述后续的分片工作，我们将原 IP 数据报数据载和部分的每一个字节都编上号，第一个字节编号为0，最后一个字节编号为3799。

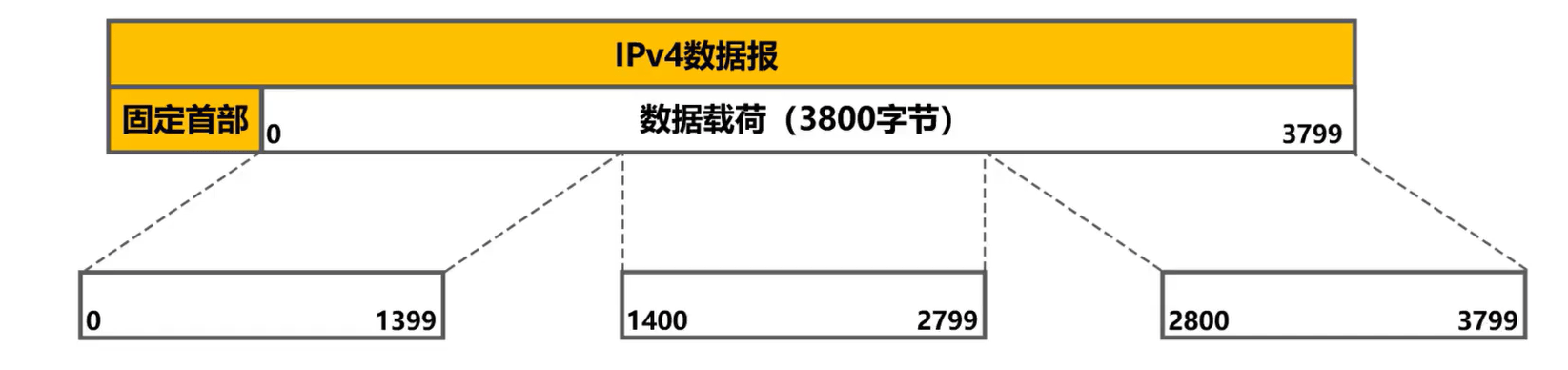

我们可将原 IP 数据报的数据载荷分成三个更小的分片

第一个分片从 0 号字节到 1399 号字节，共 1400 个字节。
第二个分片从 1400 号字节到 2799 号字节，共 1400 个字节
第三个分片从 2800 号字节到 3799 号字节，共 1000 个字节。

添加IPv4首部及确定首部中字段的值

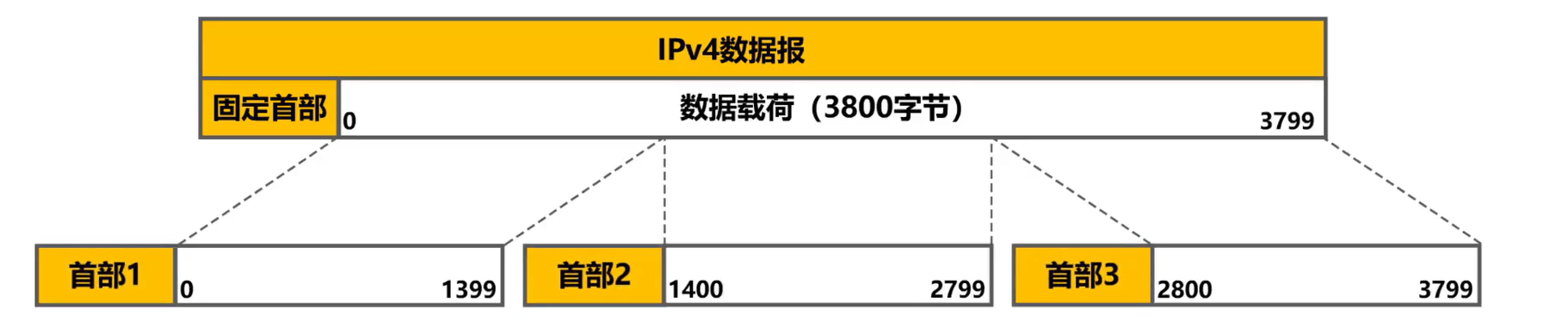

分片结束后，给每个分片重新添加一个首部，使之成为 IP 数据报。

给各分片添加的首部是否完全相同？我们来一起填一下下面这张表格。

原 IP 数据报首部中的总长度字段的十进制取值为 3800 + 20，标识字段的十进制取值为12345， MF比特的取值为0，表示后面没有分片数据报，这就是最后一个分片数据报。 DF比特的取值为0，表示该 IP 数据报允许被分片。由于这是未分片的原 IP 数据报，因此片偏移为0

填写分片1IP 数据报首部中相关字段的值。

总长度字段的十进制取值为 1400 + 20，其中 1400 字节是分片的长度， 20 字节是固定首部的长度。
标识字段的十进制取值与原 IP 数据报的相同，为12345
MF位：由于该分片不是最后一个分片，因此 MF 比特的取值为1，表示该分片后还有分片。
DF位：该分片 IP 数据报允许被再次分片，因此DF比特的取值为0
片偏移：该分片 IP 数据报数据载荷部分的第一个字节就是原 IP 数据报数据载荷部分的第一个字节，因此片偏移字段的取值为 0/8，除以 8 的原因是偏移字段以 8 字节为单位。

填写分片2的 IP 数据报首部中相关字段的值

只有片偏移字段的值与分片 1 IP 数据报的不同

填写分片三 IP 数据报首部中相关字段的值

总长度字段的十进制取值为 1000 + 20，其中 1 千字节是分片的长度， 20 字节是固定首部的长度。
标识字段：标识字段的十进制取值与原IP数据报的相同，为12345
MF位：由于该分片就是最后一个分片，因此MF比特的取值为0，表示该分片后没有其他分片。
DF位：该分片IP数据报允许被再次分片，因此DF比特的取值为0。
片偏移：该分片IP数据报数据载荷的第一个字节是原 IP 数据报数据载荷中编号为2800 的字节，因此片偏移字段的取值为 2800/8。

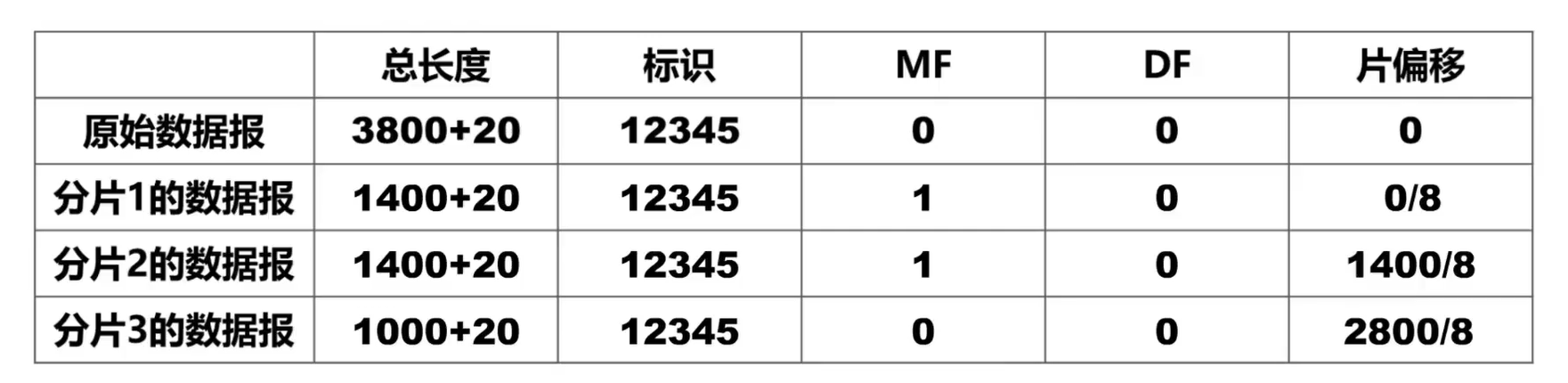

上述分片字段结果如下表所示：

再次分片

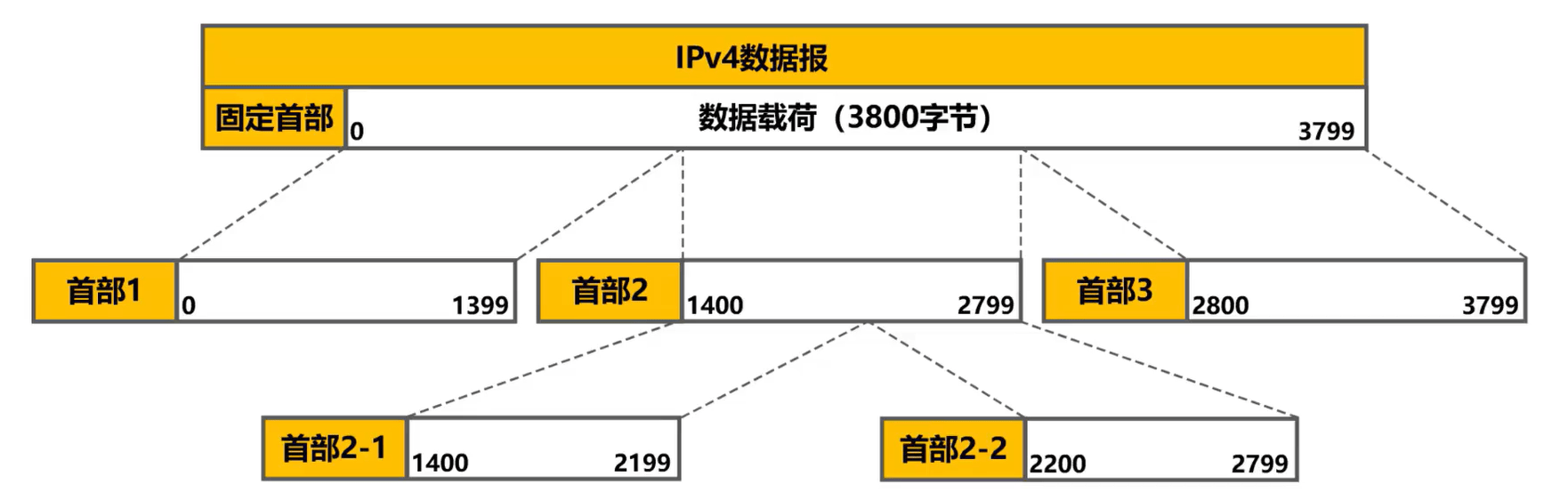

现在假定分片 2 的 IP 数据报经过某个网络时，还需要再进行分片，其中一个分片长度为 800 字节，另一个分片长度为 600 字节。

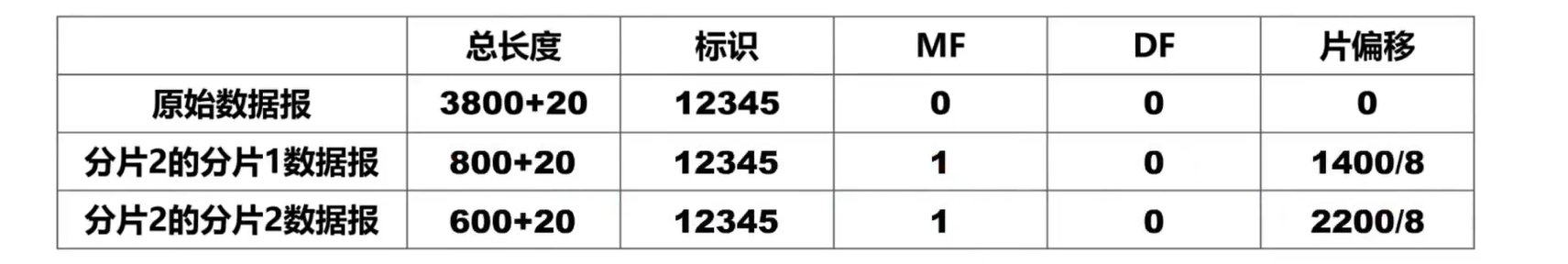

分片结束后，给每个分片重新添加一个首部，使之成为 IP 数据报，则重新分片后的IP首部字段值如下表所示

生存时间

生存时间字段，该字段占 8 个比特

该字段最初以秒为单位，最大生存周期为 255 秒。路由器转发 IP 数据报时，将IP数据报首部中的该字段的值减去IP数据报在本路由器上所耗费的时间，若不为 0 就转发，否则就丢弃（笔者注：即表示超时丢弃）。

现在以跳数为单位，路由器转发 IP 数据报时，将 IP 数据报首部中的该字段的值减1，若不为 0 就转发，否则就丢弃。

举例说明生存时间字段的作用

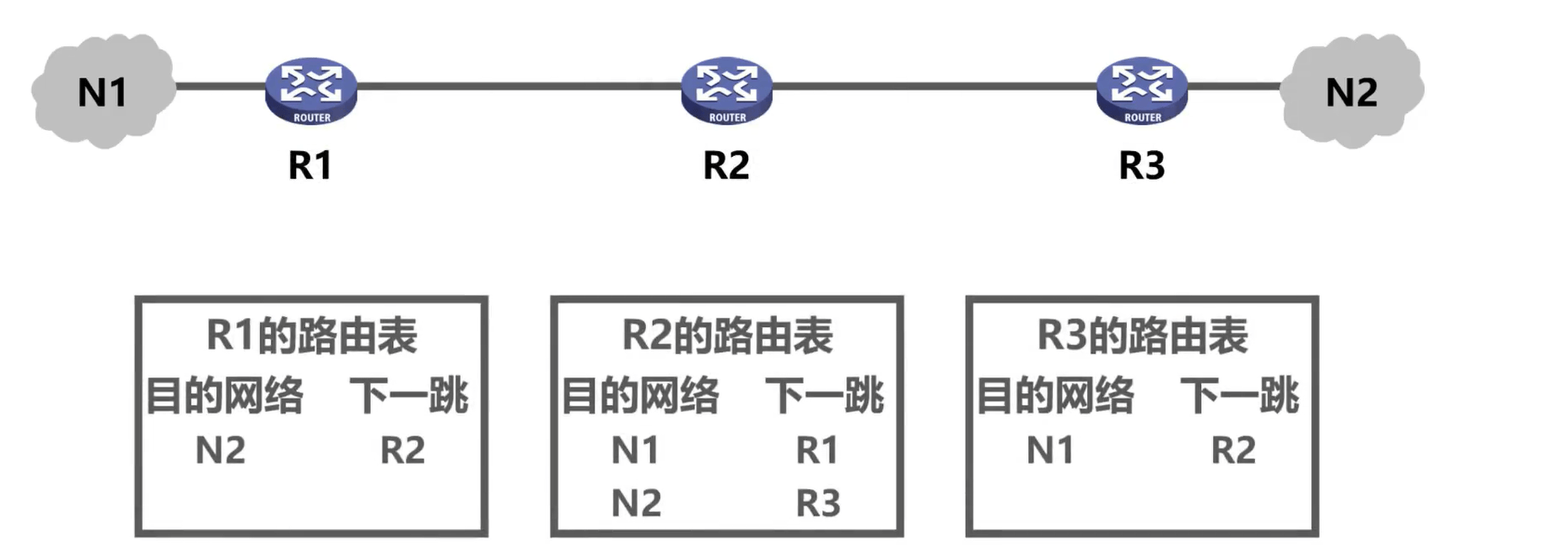

假设采用如下图所示的网络拓扑，路由器R1、R2、 R3 各自的路由表，如图所示。

为了简单起见，我们只给出了各路由器路由表中的由人工配置的静态路由条目，例如路由器R2中的这条静态路由条目，他指出了 IP 数据报要到达网络N2，下一跳需要转发给路由器R3。假设我们在人工配置这条静态路由条目时，错将下一跳配置成了R1，这会导致将去往网络 N2 的 IP 数据报错误的转发给路由器R1，我们来看看会出现什么问题。

假设某个 IP 数据报从网络 N1 发往网络N2，该 IP 数据报到达 R1 后， R1 进行查表转发，发现了匹配的路由条目，其下一跳只是转发给R2，于是 R1 将该 IP 数据报转发给了R2。

R2 收到该 IP 数据报后进行查表转发，发现了匹配的路由条目，其下一跳只是转发给R1，于是 R2 将该 IP 数据报又转发回了R1，很显然形成了路由环路，如果没有其他措施， IP 数据报将在路由环路中永久兜圈。

现在相信大家能够更好的理解 IP 数据报首部中生存时间字段的作用了，那就是确保 IP 数据报不会在网络中永久兜圈。 IP 数据报每经过一个路由器，其生存时间的值被减1，当减少到 0 时， IP 数据报将被路由器丢弃。

协议字段

协议字段，该字段占 8 个比特，用来指明 IP 数据报的数据部分是何种协议数据单元。常用的一些协议和相应的协议字段值如下表所示。

举例说明协议字段

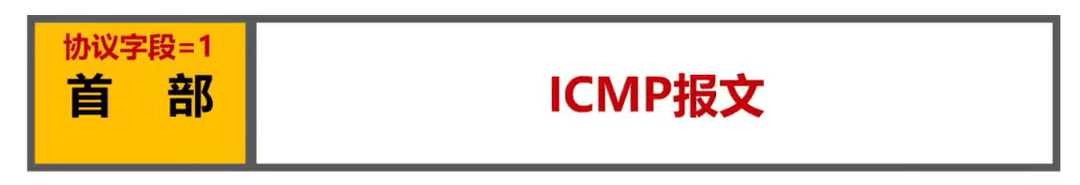

这是一个 IP 数据报，当首部中协议字段的取值为 1 时，表明数据部分是 SMP 报文，也就是用 SMP 协议封装的协议数据单元。

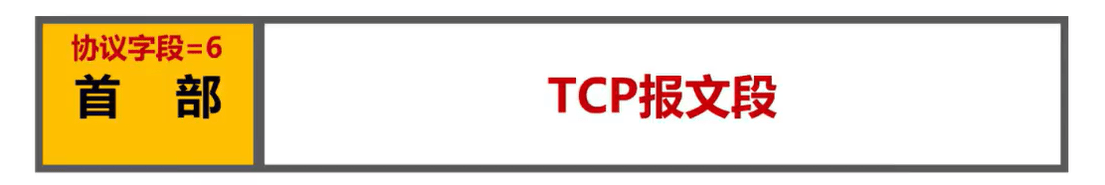

当首部中协议字段的取值为 6 时，表明数据部分是 TCP 报文段，也就是用 TCP 协议封装的协议数据单元。

首部检验和

首部检验和字段，该字段占 16 个比特，用来检测 IP 数据报首部在传输过程中是否出现差错，所采用的检错码比CRC循环冗余检错码简单，称为因特网检验和，这里不赘述，有兴趣可自行查阅相关资料

IP 数据报每经过一个路由器，都要重新计算首部检验和，因为某些字段例如生存时间、标志偏移等的取值可能会发生变化。由于 IP 层本身并不提供可靠传输的服务，并且计算首部检验和是一项耗时的操作，因此在IPv6 中，路由器不再计算首部检验和，从而更快转发 IP 数据报。

源目IP

源IP地址和目的 IP地址字段，他们各占 32 个比特，用来填写发送该 IP 数据报的原主机的 IP地址和接收该IP 数据报的目的主机的 IP地址。

练习

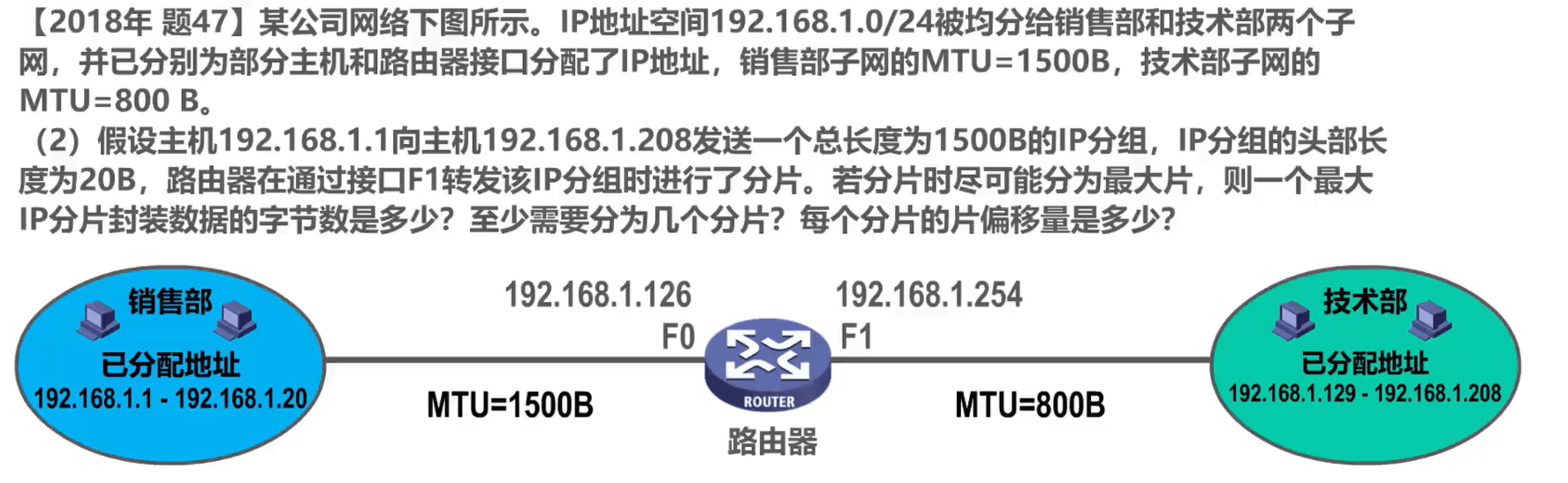

习题1

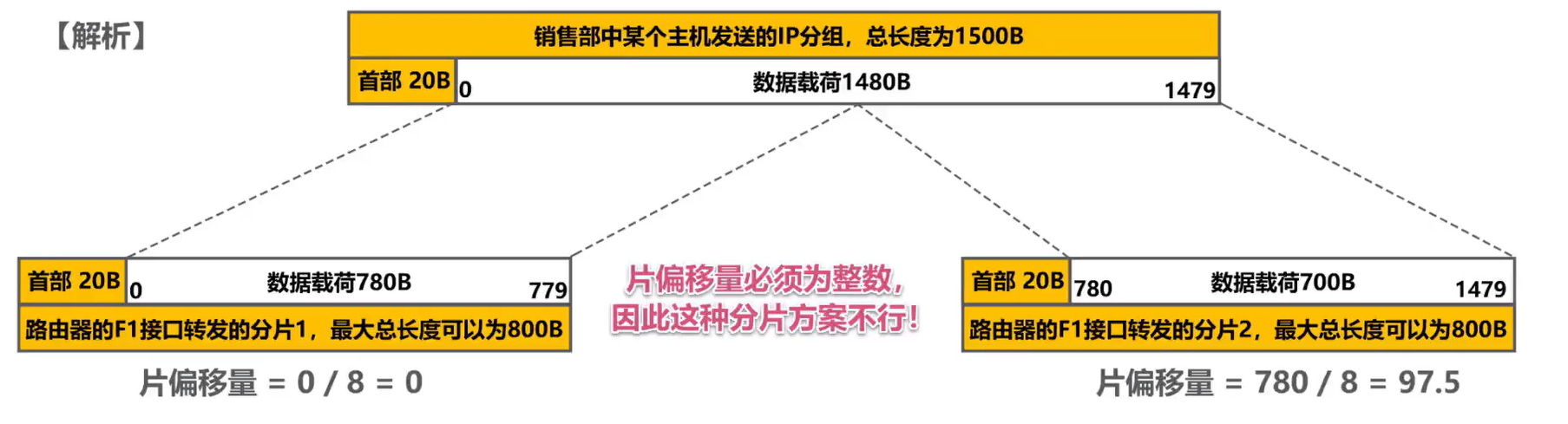

这是题目所给的销售部中某个主机发送的 IP 分组，总长度为 1500 个字节，题目给出 IP 分组的头部长度为 20 字节，因此数据载荷部分应为 1480 个字节。为了方便描述，我们将数据载和中的每一个字节都编上号，第一个字节的编号为0，最后一个字节的编号为1479。题目给出由于该 IP 数据报通过路由器的 F1 接口转发时，受到所在网络的最大传送单元 MTU 为 800 字节的限制，需要进行分片。换句话说，分片后的每一个 IP 数据报的最大长度可以是 800 字节。假设这是分片 1 的 IP 数据报，这是他的 20 字节固定首部。

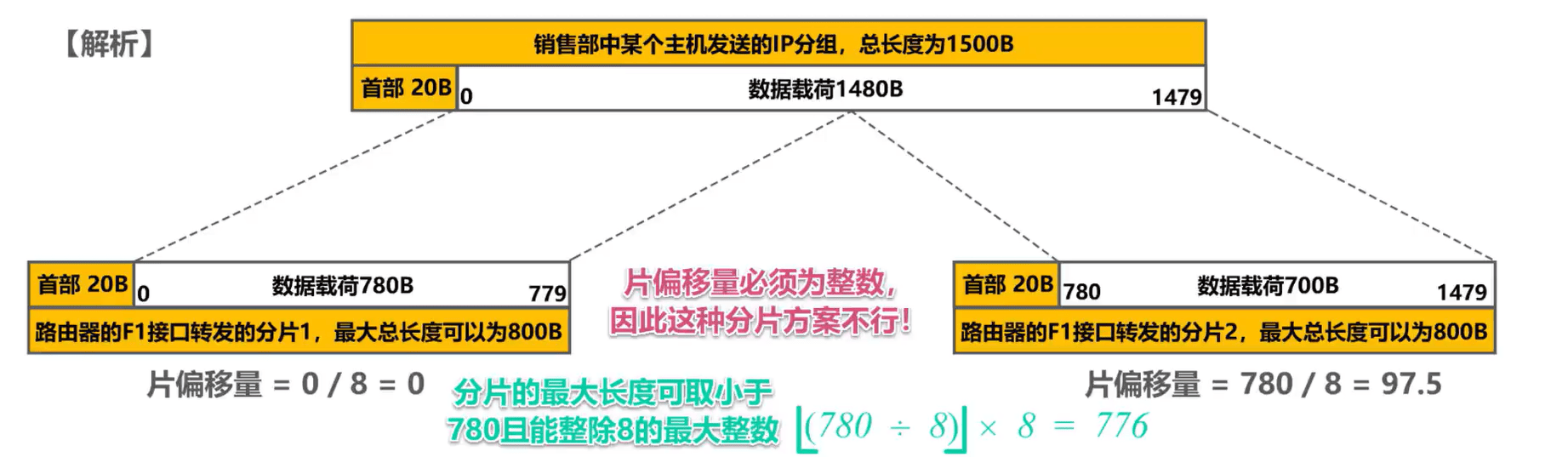

为了符合题目的要求，尽可能分为最大片，我们将分片长度取为 780 个字节，其第一个字节的编号为0，最后一个字节的编号为779，片偏移量等于 0/ 8，结果是0。将剩余的 700 字节作为分片二，其第一个字节的编号为780，最后一个字节的编号为1479。给其添加相应的 20 字节首部，使之成为分片 2 的 IP 数据报片 1 量等于 780/ 8，结果为 97. 5。由于片易量必须为整数，因此这种分片方案不行。

我们可将分片的最大长度取为小于780，且能整除 8 的最大整数。具体方法是将 780/ 8 的结果向下取整，然后再乘以8，结果为776，这样分片一的长度为 776 个字节，剩余 704 个字节作为分片二。分片 1 的最后一个字节编号为775，分片 2 的第一个字节编号为776，这样分片 2 的片 1 量等于 776/ 8，结果为97。

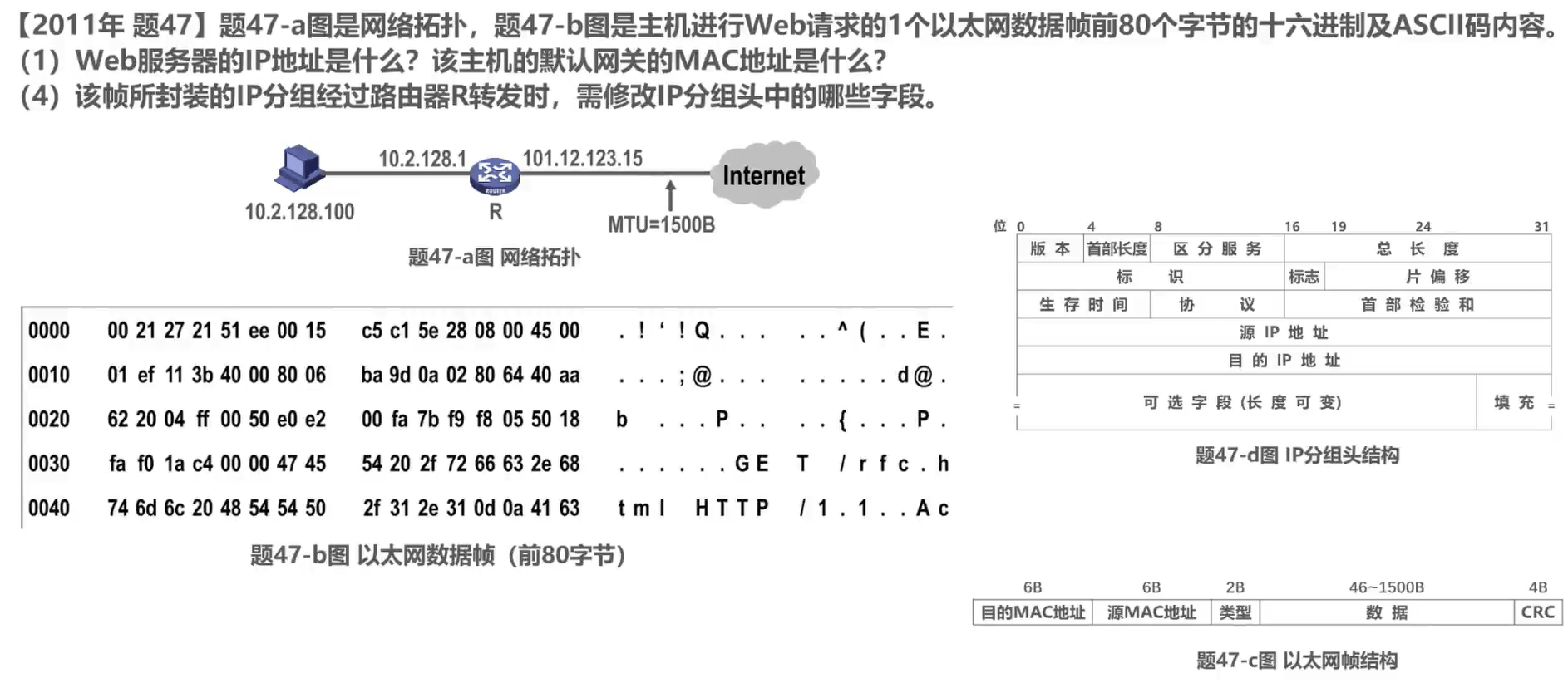

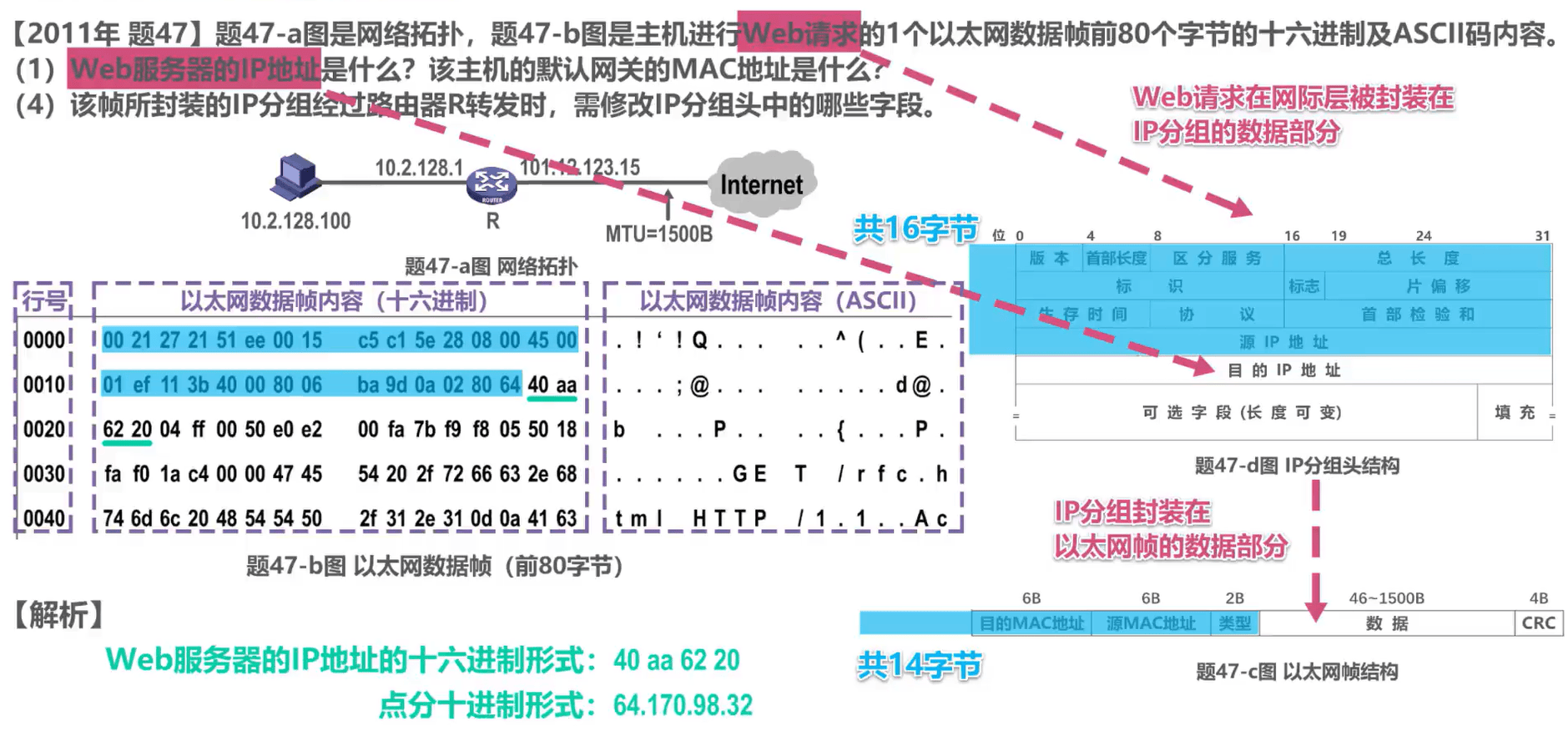

习题2（笔者注：此题综合性极强）

尽管到目前为止，我们还未学习 web 请求是用什么应用层协议封装的，也不知道在运输层还会用什么协议进行封装。但是我们知道在网际层一定会用 IP 协议对其进行封装，使之成为 IP 分组。 web 服务器的 IP地址就填写在 IP 分组头中的目的 IP地址字段， IP 分组还要封装成以太网帧才能发送。

在 IP 分组头中，目的 IP地址字段前还有 16 个字节的内容，在以太网帧中，数据载荷前还有 14 字节的内容。因此可知，在以太网帧中，从第 31 个字节开始的 4 个字节实际上就是目的 IP地址的内容。

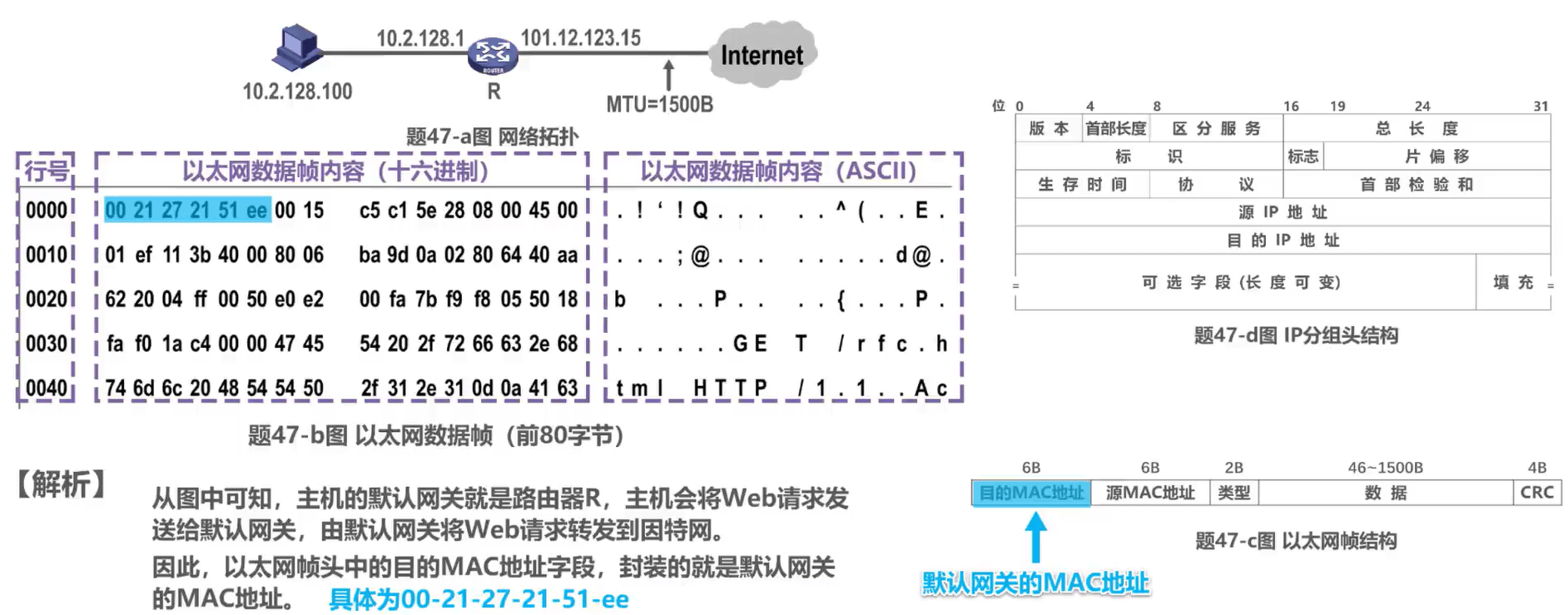

题目所给的以太网数据帧

第一列数据，实际上并不是以太网帧的内容，仅仅作为行号，其增量为16，表示每行有 16 个字节的内容
中间虚框是以太网帧内容的十六进制形式
右侧虚框是以太网帧内容的ASCII码，这些是以太网帧的前 30 个字节。

接下来的 4 个字节就是外部服务器的 IP地址，其点分十进制形式为34.170.98.32。

从图中可知，主机的默认网关就是路由器R，主机会将外部请求发送给默认网关，由默认网关将 web 请求转发到因特网。因此，以太网帧头中的目的MAC地址字段封装的就是默认网关的MAC地址，如图所示。

目的MAC地址字段就是以太网帧的前 6 个字节，其内容就是默认网关的MAC地址。写成MAC地址的形式为 00-21-27-21-51-ee。

再来解答第4问， IP 分组经过路由器R时

生存时间字段的值被减1
首部检验和会被重新计算
若 IP 分组总长度大于最大传送单元 MTU 的值，则需要进行分片，此时总长度字段、标志字段片、偏移字段都需要修改。
