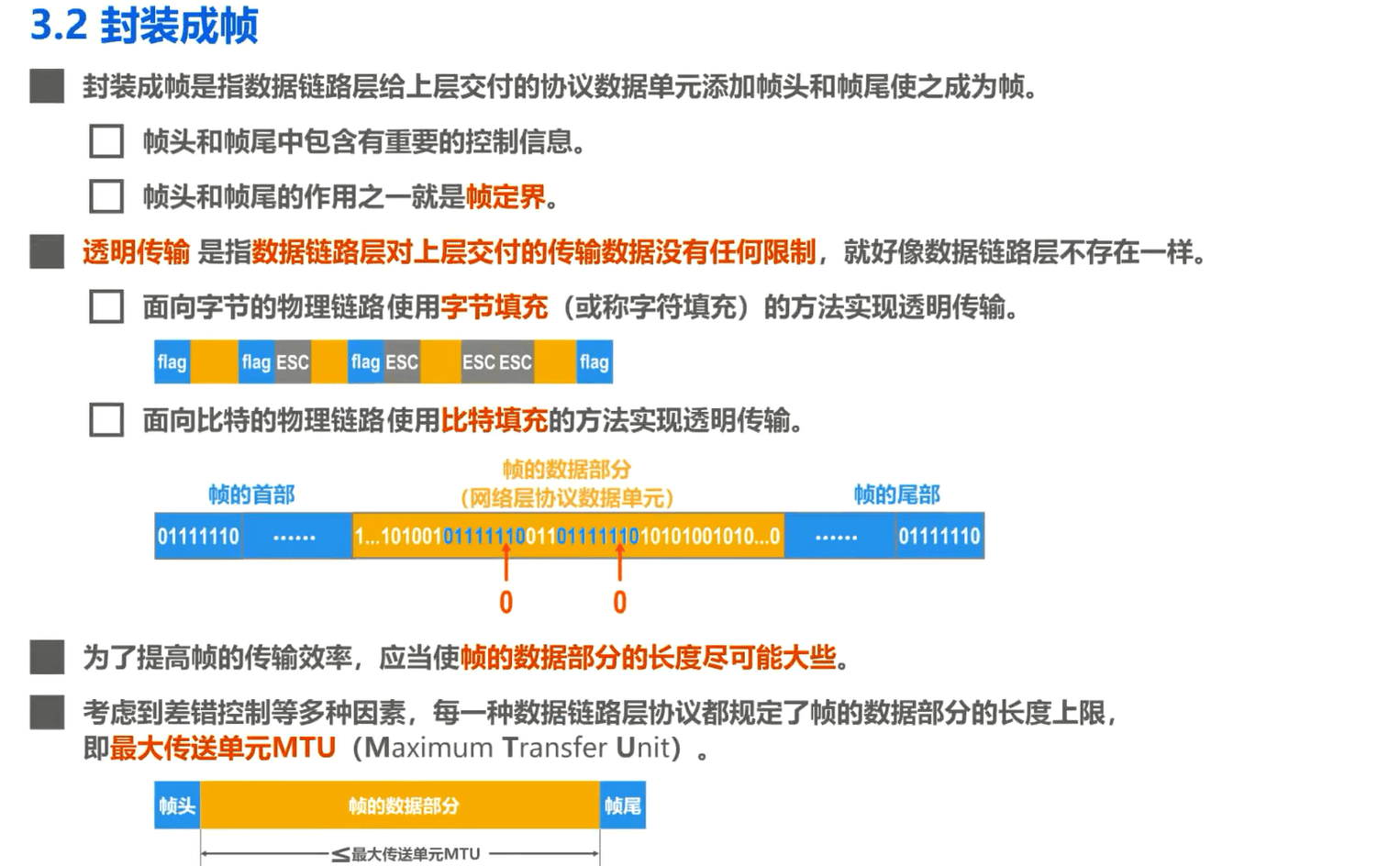

3.2封装成帧

封装成帧：就是指数据链路层给上层交付下来的协议数据单元添加帧头和帧尾，使之成为帧

在帧头和帧尾中包含有重要的控制信息。

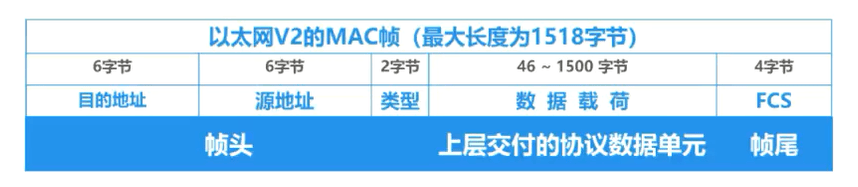

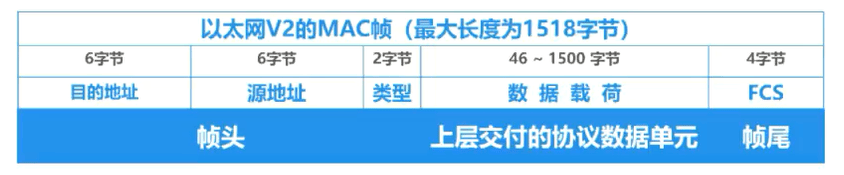

如下图所示，例如，这是以太网版本 2 的 MAC帧格式

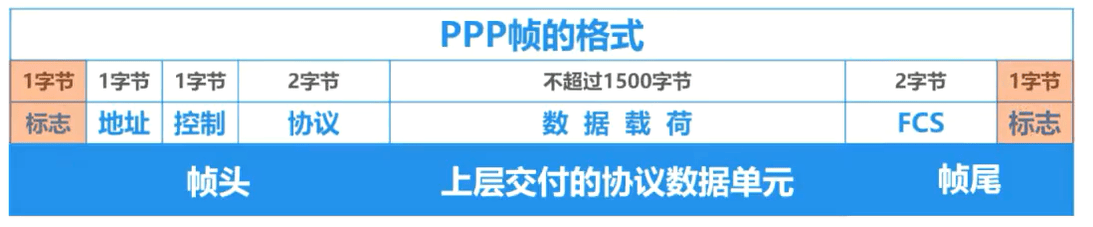

这是点对点协议 PPP 的帧格式。

发送方的数据链路层将上层交付下来的协议数据单元封装成帧后，还要通过物理层将构成帧的各比特转换成电信号发送到传输媒体。

帧头和帧尾的作用之一就是帧定界

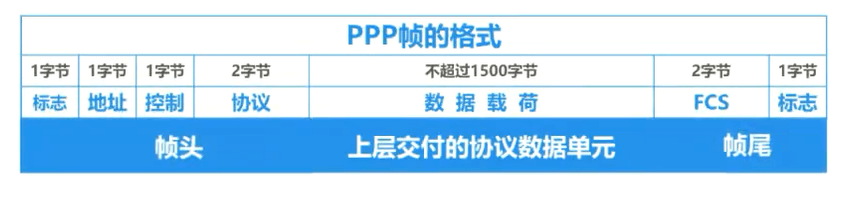

接收方的数据链路层如何从物理层交付的比特流中提取出一个个的帧？实际上，帧头和帧尾的作用之一就是帧定界。例如，这是 PPP帧格式，在其帧头和帧尾中各包含有一个长度为 1 字节的标志字段，其作用就是帧定界。

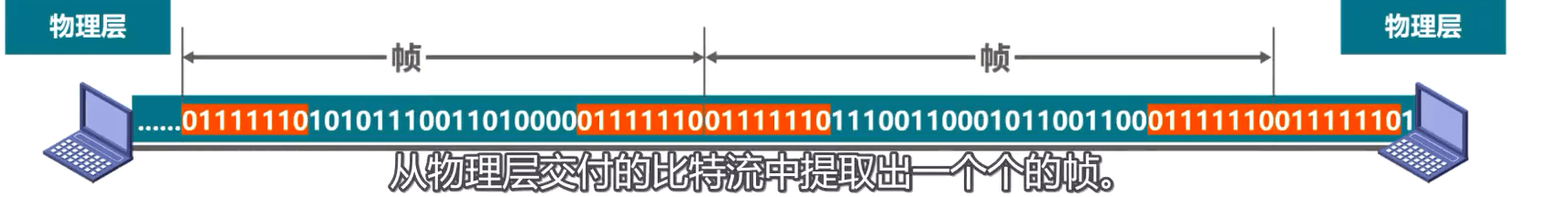

假设发送方发送的是 PPP 帧比特流，比特流中红色部分是帧定界标志，那么接收方的数据链路层就可以依据帧定界标志，从物理层交付的比特流中提取出一个个的帧。

需要说明的是，并不是每一种数据链路层协议的帧都包含有帧定界标志，例如，这是以太网版本 2 的 MAC 帧格式，在其帧头和帧尾中并没有包含帧定界标志。

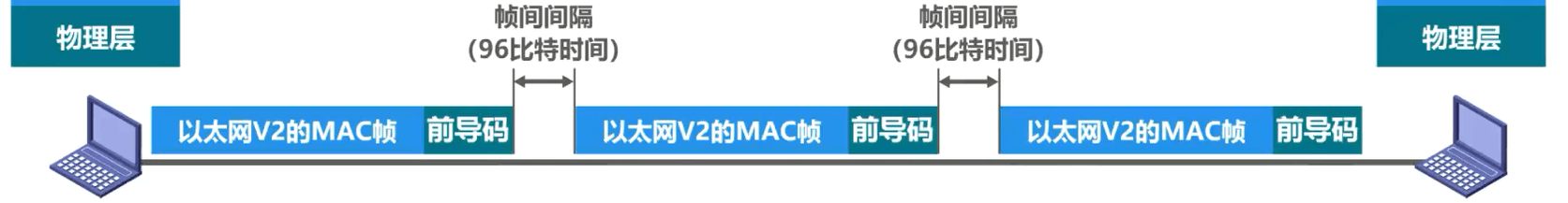

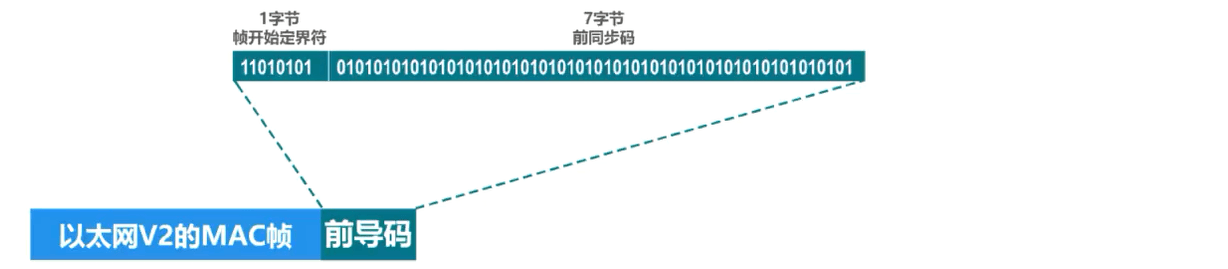

那么接收方又是如何从物理层交付的比特流中提取出一个个的以太网帧呢？实际上，以太网的数据链路层封装好MAC 帧后，将其交付给物理层，物理层会在MAC 帧前面添加 8 字节的前导码，然后再将比特流转换成电信号发送。前导码中的前 7 个字节为前同步码，作用是使接收方的时钟同步。之后的 1 字节为帧开始定界符，表明其后面紧跟着的就是MAC 帧。

另外，以太网还规定了帧间间隔时间为 96 比特的发送时间，因此MAC帧并不需要帧结束定界符。

需要说明的是，帧间间隔还有其他作用，我们在后续课程中再进行介绍。

透明传输

透明传输：透明传输是指数据链路层对上层交付的传输数据（如数据长度、数据内容等）并没有任何限制，就好像数据链路层不存在一样。

面向字节的物理链路，是用字节填充或称字符填充的方法来实现透明传输

我们来举例说明，这是发送方数据链路层收到其上层交付的协议数据单元，给其添加帧头和帧尾，使其成为帧。为了简单起见，我们只画出了帧头和帧尾中的帧定界标志帧定界标志，也就是一个特定数值。

请大家思考一下，如果在上层交付的协议数据单元中恰好也包含了这个特定数值，接收方还能正确接收该帧吗？回答是否定的。

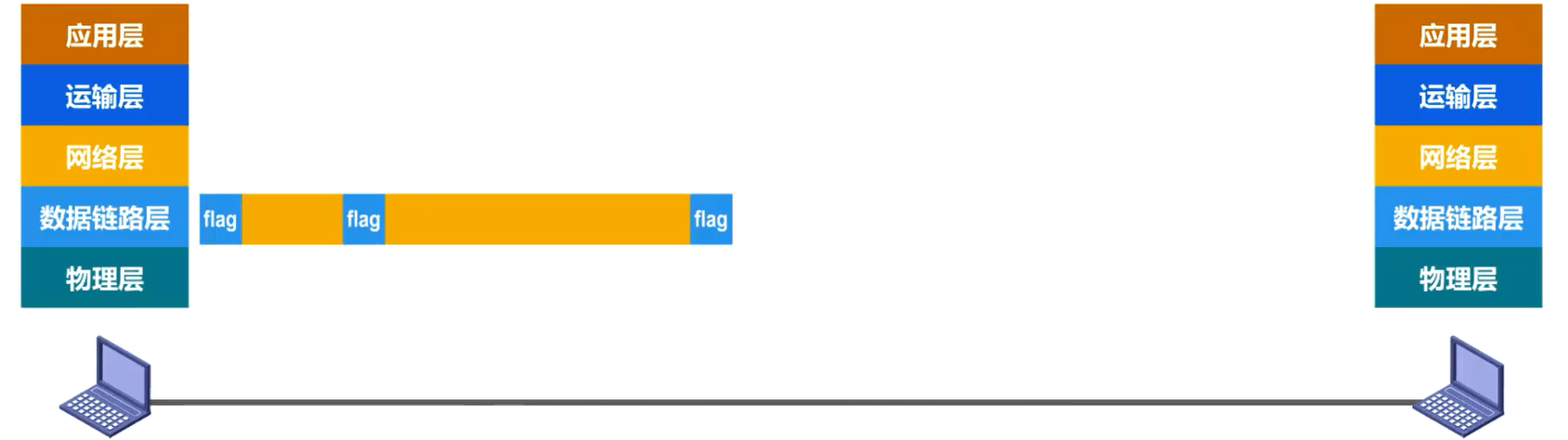

如图所示，接收方在收到第一个帧定界标志时，认为这是帧的开始，这并没有错误，当接收方再次接收到帧定界标志时，会误认为帧结束了。如果数据链路层不采取其他措施来避免接收方对帧是否结束的误判，就不能称为透明传输。也就是说，数据链路层对上层交付的协议数据单元有限制，其内容不能包含帧定界符。

实际上，各种数据链路层协议一定会想办法来解决这个问题。

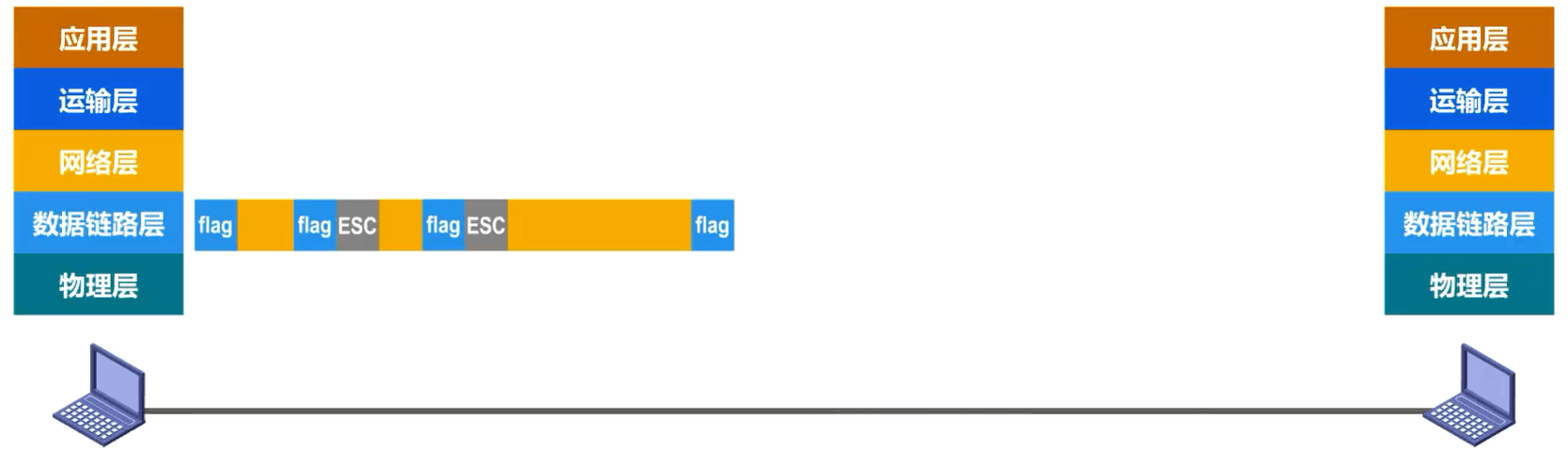

例如，在发送帧之前，对帧的数据部分进行扫描，每出现一个帧定界符，就在其前面插入一个转义字符。接收方数据链路层在物理层交付的比特流中提取帧，遇到第一个帧定界符时，认为这是帧的开始。当遇到转义字符时，就知道其后面的 1 字节内容虽然与帧定界符相同，但它是数据而不是定界符。剔除转移字符后，将其后面的内容作为数据继续提取，当再次提取到帧定界符时，表明这是帧的结束。

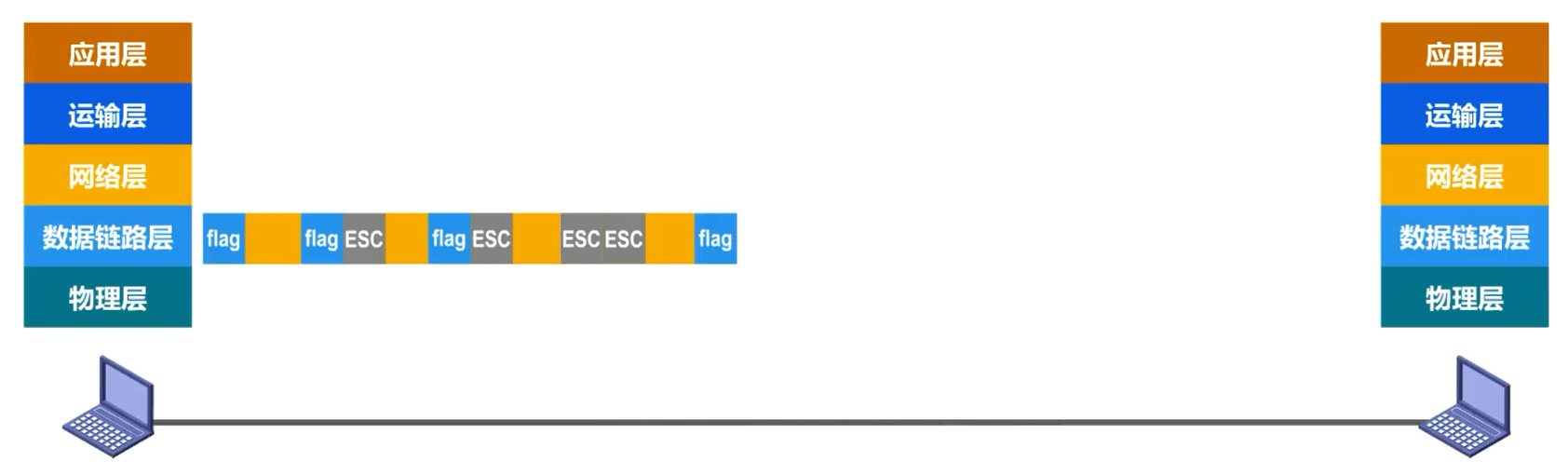

在上层交付给数据链路层的协议数据单元中，既包含了帧定界符，又包含了转义字符(数据中的转义字符一旦剔除则数据损坏)，应该怎么处理？方法仍然是在发送帧之前对帧的数据部分进行扫描，每出现一个帧，定界符或转义字符就在其前面插入一个转义字符。需要说明的是，转义字符是一种特殊的控制字符，其长度为一个字节，十进制值为27，而并不是e、 s 以及 c 这三个字符。
